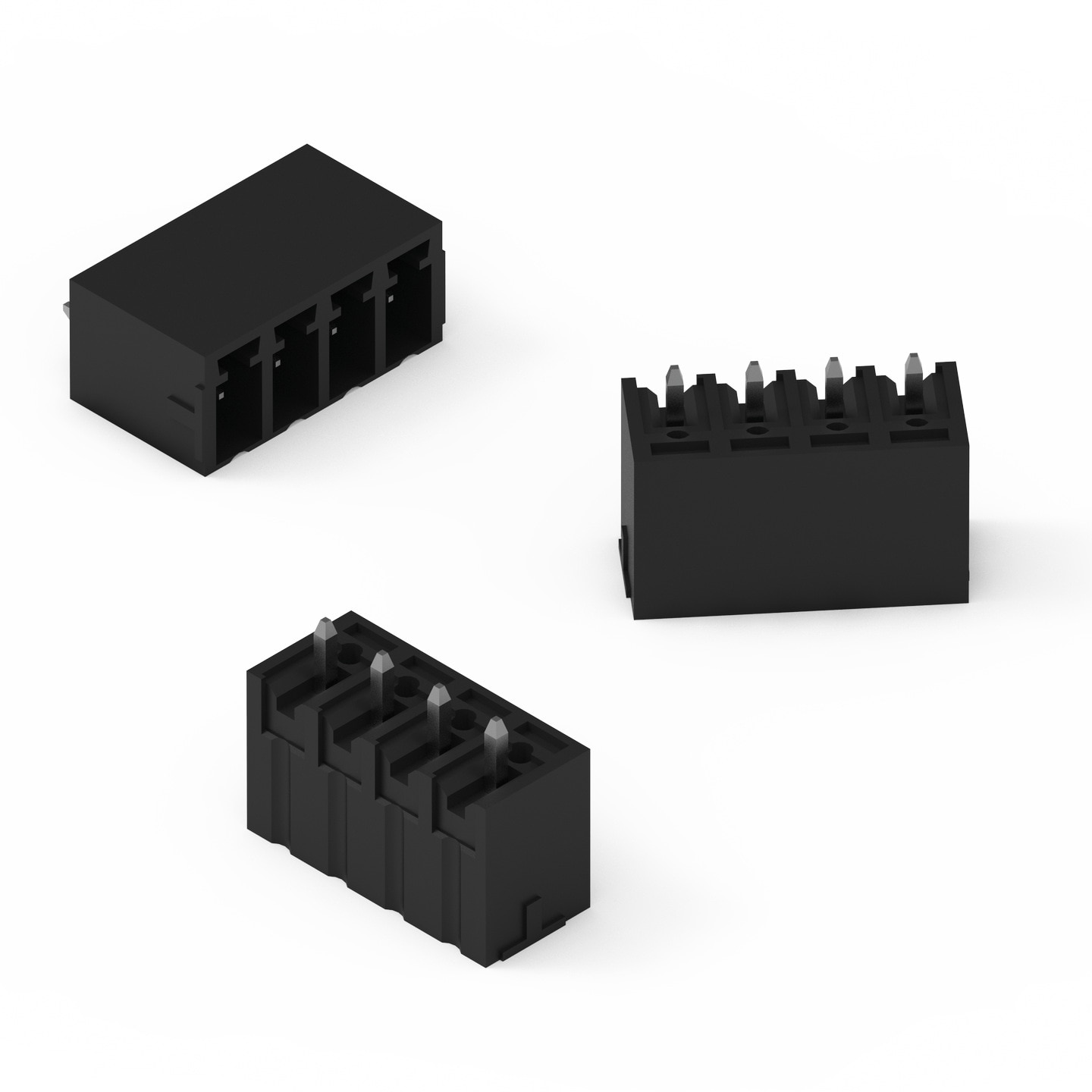

WR-TBL Series 7013B - PCB Header - 3.81mm pitch - THR | Elektromechanische Bauelemente

Bauform	Maße	Montageart
Horizontal		THR
Vertical		THR
Horizontal w/ flanges		THR
Vertical w/ flanges		THR

Merkmale

Rated Current: 10A
Working Voltage: 300V
Operating temperature: -40°C up to +115°C
UL approval: E315414
VDE approval: 40058871
UL 94-V0

Anwendung

Industrial

Application Notes

Other polarities, plastic housing color and printings are possible. Please contact your local sales contact if you are interested in this variant.

Artikeldaten

Alle

Horizontal

Vertical

Horizontal w/ flanges

Vertical w/ flanges

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Typ	Isolationsmaterial	I_R[cULus](A)	Arbeitsspannung [cULus](V (AC))	Spannungsfestigkeit [cULus](V (AC))	I_R[VDE](A)	Arbeitsspannung [VDE](V (AC))	Spannungsfestigkeit [VDE](V (AC))	Verpackung	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	691701310002B	SPEC2, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310002B_1 (rev1).pdf \| 81.6 KB IGS 691701310002B (rev1).igs \| 1.1 MB STP 691701310002B (rev1).stp \| 233.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität2	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit 612690 691002	–Verfügbarkeit prüfen
	691701320002B	SPEC2, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320002B_1 (rev1).pdf \| 774.5 KB IGS 691701320002B (rev1).igs \| 2.5 MB STP 691701320002B (rev1).stp \| 650.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität2	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340002B	SPEC2, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340002B_1 (rev1).pdf \| 71.1 KB IGS 691701340002B (rev1).iges \| 902.4 KB STP 691701340002B (rev1).stp \| 193.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität2	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350002B	SPEC2, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350002B_1 (rev1).pdf \| 737.5 KB IGS Download_IGES_691701350002B (rev1).iges \| 2.4 MB STP 691701350002B (rev1).stp \| 629.4 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität2	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310003B	SPEC3, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310003B_1 (rev1).pdf \| 104.2 KB IGS 691701310003B (rev1).igs \| 1.4 MB STP 691701310003B (rev1).stp \| 301.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität3	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320003B	SPEC3, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320003B_1 (rev1).pdf \| 797 KB IGS 691701320003B (rev1).igs \| 2.9 MB STP 691701320003B (rev1).stp \| 721.5 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität3	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340003B	SPEC3, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340003B_1 (rev1).pdf \| 94 KB IGS 691701340003B (rev1).iges \| 1.2 MB STP 691701340003B (rev1).stp \| 264 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität3	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit 691002	–Verfügbarkeit prüfen
	691701350003B	SPEC3, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350003B_1 (rev1).pdf \| 759.9 KB IGS Download_IGES_691701350003B (rev1).iges \| 2.7 MB STP 691701350003B (rev1).stp \| 700.5 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität3	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310004B	SPEC4, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310004B_1 (rev1).pdf \| 126.1 KB IGS 691701310004B (rev1).igs \| 1.7 MB STP 691701310004B (rev1).stp \| 372.5 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320004B	SPEC4, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320004B_1 (rev1).pdf \| 821.2 KB IGS 691701320004B (rev1).igs \| 3.2 MB STP 691701320004B (rev1).stp \| 795.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340004B	SPEC4, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340004B_1 (rev1).pdf \| 116.5 KB IGS 691701340004B (rev1).iges \| 1.6 MB STP 691701340004B (rev1).stp \| 336.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350004B	SPEC4, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350004B_1 (rev1).pdf \| 784.1 KB IGS Download_IGES_691701350004B (rev1).iges \| 3.1 MB STP 691701350004B (rev1).stp \| 774.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310005B	SPEC5, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310005B_1 (rev1).pdf \| 149.7 KB IGS 691701310005B (rev1).igs \| 2 MB STP 691701310005B (rev1).stp \| 442.1 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320005B	SPEC5, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320005B_1 (rev1).pdf \| 842.6 KB IGS 691701320005B (rev1).igs \| 3.5 MB STP 691701320005B (rev1).stp \| 866.1 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340005B	SPEC5, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340005B_1 (rev1).pdf \| 140.6 KB IGS 691701340005B (rev1).iges \| 1.9 MB STP 691701340005B (rev1).stp \| 405.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350005B	SPEC5, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350005B_1 (rev1).pdf \| 805.5 KB IGS Download_IGES_691701350005B (rev1).iges \| 3.4 MB STP 691701350005B (rev1).stp \| 843.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310006B	SPEC6, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310006B_1 (rev1).pdf \| 172.5 KB IGS 691701310006B (rev1).igs \| 2.4 MB STP 691701310006B (rev1).stp \| 518.9 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität6	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320006B	SPEC6, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320006B_1 (rev1).pdf \| 865.9 KB IGS 691701320006B (rev1).igs \| 3.9 MB STP 691701320006B (rev1).stp \| 940.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität6	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340006B	SPEC6, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340006B_1 (rev1).pdf \| 161.1 KB IGS 691701340006B (rev1).iges \| 2.2 MB STP 691701340006B (rev1).stp \| 468.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität6	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350006B	SPEC6, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350006B_1 (rev1).pdf \| 828.9 KB IGS Download_IGES_691701350006B (rev1).iges \| 3.7 MB STP 691701350006B (rev1).stp \| 918.8 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität6	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310008B	SPEC8, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310008B_1 (rev1).pdf \| 216.2 KB IGS 691701310008B (rev1).igs \| 3 MB STP 691701310008B (rev1).stp \| 659 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320008B	SPEC8, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320008B_1 (rev1).pdf \| 911.5 KB IGS 691701320008B (rev1).igs \| 4.5 MB STP 691701320008B (rev1).stp \| 1.1 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340008B	SPEC8, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340008B_1 (rev1).pdf \| 204.8 KB IGS 691701340008B (rev1).iges \| 2.9 MB STP 691701340008B (rev1).stp \| 614.2 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350008B	SPEC8, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350008B_1 (rev1).pdf \| 874.4 KB IGS Download_IGES_691701350008B (rev1).iges \| 4.4 MB STP 691701350008B (rev1).stp \| 1 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310010B	SPEC10, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310010B_1 (rev1).pdf \| 262.6 KB IGS 691701310010B (rev1).igs \| 3.7 MB STP 691701310010B (rev1).stp \| 807.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität10	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320010B	SPEC10, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320010B_1 (rev1).pdf \| 964.1 KB IGS 691701320010B (rev1).igs \| 5.2 MB STP 691701320010B (rev1).stp \| 1.2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität10	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340010B	SPEC10, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340010B_1 (rev1).pdf \| 251.2 KB IGS 691701340010B (rev1).iges \| 3.6 MB STP 691701340010B (rev1).stp \| 782.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität10	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350010B	SPEC10, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350010B_1 (rev1).pdf \| 927 KB IGS Download_IGES_691701350010B (rev1).iges \| 5.1 MB STP 691701350010B (rev1).stp \| 1.2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität10	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701310012B	SPEC12, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701310012B_1 (rev1).pdf \| 309.9 KB IGS 691701310012B (rev1).igs \| 4.4 MB STP 691701310012B (rev1).stp \| 956.9 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität12	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701320012B	SPEC12, Vertikal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701320012B_1 (rev1).pdf \| 1007.1 KB IGS 691701320012B (rev1).igs \| 5.8 MB STP 691701320012B (rev1).stp \| 1.3 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität12	TypVertikal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel mit Kappe	Design Kit –	–Verfügbarkeit prüfen
	691701340012B	SPEC12, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701340012B_1 (rev1).pdf \| 303.7 KB IGS 691701340012B (rev1).iges \| 4.2 MB STP 691701340012B (rev1).stp \| 911.8 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität12	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	691701350012B	SPEC12, Horizontal, LCP	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TBL_Pluggable Connector (rev26b).IntLib \| 118.9 MB CDS Cadence_WR-TBL (rev26c).zip \| 436.4 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev26a).lbr \| 4.8 MB KIC KiCad_WR-TBL (rev26b).zip \| 377.1 MB 3D 691701350012B_1 (rev1).pdf \| 970 KB IGS Download_IGES_691701350012B (rev1).iges \| 5.7 MB STP 691701350012B (rev1).stp \| 1.3 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität12	TypHorizontal	IsolationsmaterialLCP	Nennstrom [cULus]10 A	Arbeitsspannung [cULus]300 V (AC)	Spannungsfestigkeit [cULus]1600 V (AC)	Nennstrom [VDE]8 A	Arbeitsspannung [VDE]250 V (AC)	Spannungsfestigkeit [VDE]1400 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

Tailored to your needs

Custom & Standard Terminal Blocks

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
