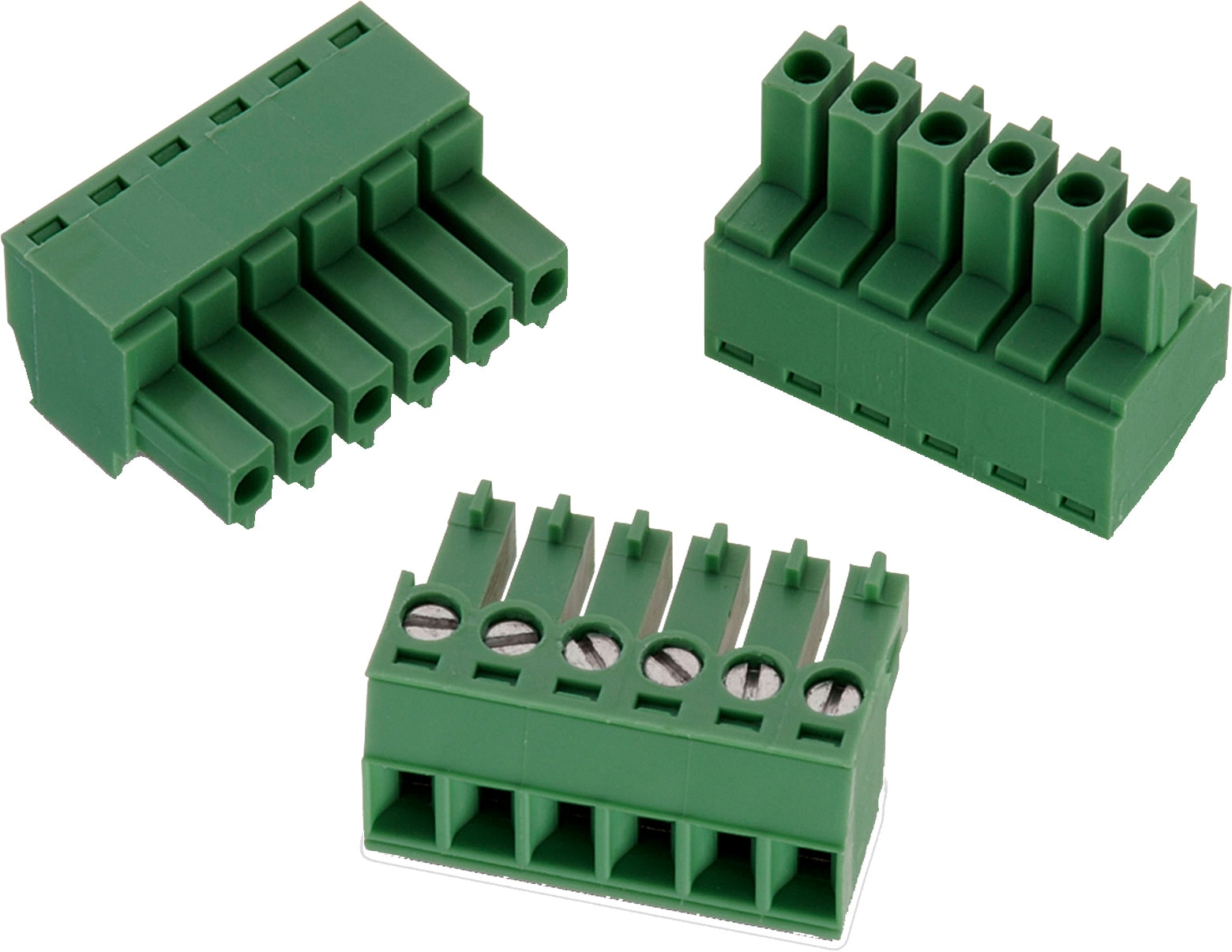

WR-TBL Serie 361 - 3.81 mm Vertical | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	3.81 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Phosphorbronze

Electrical Properties
I_R	10 A; 10.5 A
I_R[cULus]	10 A
I_R[VDE]	10.5 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2200 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Schraube	M2

Wire Properties
Solid Wire Section (AWG)	16 to 26 (AWG)
Solid Wire Section (Metric)	1.31 to 0.129 (mm²)
Stranded Wire Section (AWG)	16 to 26 (AWG)
Stranded Wire Section (Metric)	1.31 to 0.129 (mm²)

Certification
cULus Zulassung	E315414
VDE-Zulassung	40023195

Application Notes

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Pins	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691361300002	2, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300002_1 (rev1).pdf \| 177.1 KB IGS 691361300002 (rev1).igs \| 1.5 MB STP 691361300002 (rev1).stp \| 574.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 2	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit 612690 691002
691361300003	3, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300003_1 (rev1).pdf \| 214 KB IGS 691361300003 (rev1).igs \| 2 MB STP 691361300003 (rev1).stp \| 738.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 3	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300004	4, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300004_1 (rev1).pdf \| 243.3 KB IGS 691361300004 (rev1).igs \| 2.4 MB STP 691361300004 (rev1).stp \| 903.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 4	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300005	5, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300005_1 (rev1).pdf \| 277.1 KB IGS 691361300005 (rev1).igs \| 2.8 MB STP 691361300005 (rev1).stp \| 1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 5	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300006	6, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300006_1 (rev1).pdf \| 312.2 KB IGS 691361300006 (rev1).igs \| 3.2 MB STP 691361300006 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 6	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300007	7, Steckbar, Kabel	Downloads 4 Dateien CAD-Dateien ZIP 3D 691361300007_1 (rev1).pdf \| 343.8 KB IGS 691361300007 (rev1).iges \| 3.6 MB IGS 691361300007 (rev1).igs \| 3.6 MB STP 691361300007 (rev1).stp \| 1.4 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 7	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300008	8, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300008_1 (rev1).pdf \| 372.3 KB IGS 691361300008 (rev1).igs \| 4.1 MB STP 691361300008 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 8	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300009	9, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300009_1 (rev1).pdf \| 402.8 KB IGS 691361300009 (rev1).igs \| 4.5 MB STP 691361300009 (rev1).stp \| 1.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 9	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300010	10, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300010_1 (rev1).pdf \| 433 KB IGS 691361300010 (rev1).igs \| 4.9 MB STP 691361300010 (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 10	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300011	11, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300011_1 (rev1).pdf \| 463.5 KB IGS 691361300011 (rev1).igs \| 5.3 MB STP 691361300011 (rev1).stp \| 2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 11	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300012	12, Steckbar, Kabel	Downloads 4 Dateien CAD-Dateien ZIP 3D 691361300012_1 (rev1).pdf \| 496 KB IGS 691361300012 (rev1).iges \| 5.7 MB IGS 691361300012 (rev1).igs \| 5.8 MB STP 691361300012 (rev1).stp \| 2.2 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 12	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300013	13, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300013_1 (rev1).pdf \| 523.2 KB IGS 691361300013 (rev1).igs \| 6.2 MB STP 691361300013 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 13	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300014	14, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300014_1 (rev1).pdf \| 555.3 KB IGS 691361300014 (rev1).igs \| 6.6 MB STP 691361300014 (rev1).stp \| 2.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 14	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300015	15, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300015_1 (rev1).pdf \| 587.2 KB IGS 691361300015 (rev1).igs \| 7 MB STP 691361300015 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 15	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300016	16, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300016_1 (rev1).pdf \| 619.3 KB IGS 691361300016 (rev1).igs \| 7.5 MB STP 691361300016 (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 16	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300017	17, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300017_1 (rev1).pdf \| 649.2 KB IGS 691361300017 (rev1).igs \| 7.9 MB STP 691361300017 (rev1).stp \| 3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 17	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300018	18, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300018_1 (rev1).pdf \| 683 KB IGS 691361300018 (rev1).igs \| 8.3 MB STP 691361300018 (rev1).stp \| 3.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 18	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300019	19, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300019_1 (rev1).pdf \| 713.7 KB IGS 691361300019 (rev1).igs \| 8.7 MB STP 691361300019 (rev1).stp \| 3.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 19	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300020	20, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300020_1 (rev1).pdf \| 745.9 KB IGS 691361300020 (rev1).igs \| 9.2 MB STP 691361300020 (rev1).stp \| 3.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 20	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300021	21, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300021_1 (rev1).pdf \| 792.4 KB IGS 691361300021 (rev1).igs \| 9.6 MB STP 691361300021 (rev1).stp \| 3.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 21	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300022	22, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300022_1 (rev1).pdf \| 815.7 KB IGS 691361300022 (rev1).igs \| 10 MB STP 691361300022 (rev1).stp \| 3.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 22	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300023	23, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300023_1 (rev1).pdf \| 849 KB IGS 691361300023 (rev1).igs \| 10.4 MB STP 691361300023 (rev1).stp \| 3.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 23	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
691361300024	24, Steckbar, Kabel	Downloads 3 Dateien CAD-Dateien ZIP 3D 691361300024_1 (rev1).pdf \| 881.6 KB IGS 691361300024 (rev1).igs \| 10.9 MB STP 691361300024 (rev1).stp \| 4.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 24	PCB/Kabel/Panel Kabel	Modularity Nein	Typ Vertikal	Wire Section 16 to 26 (AWG) 1.31 to 0.129 (mm²)	Design Kit –
