WE-MAPI SMT-Speicherdrossel ERWEITERT

Geschirmt

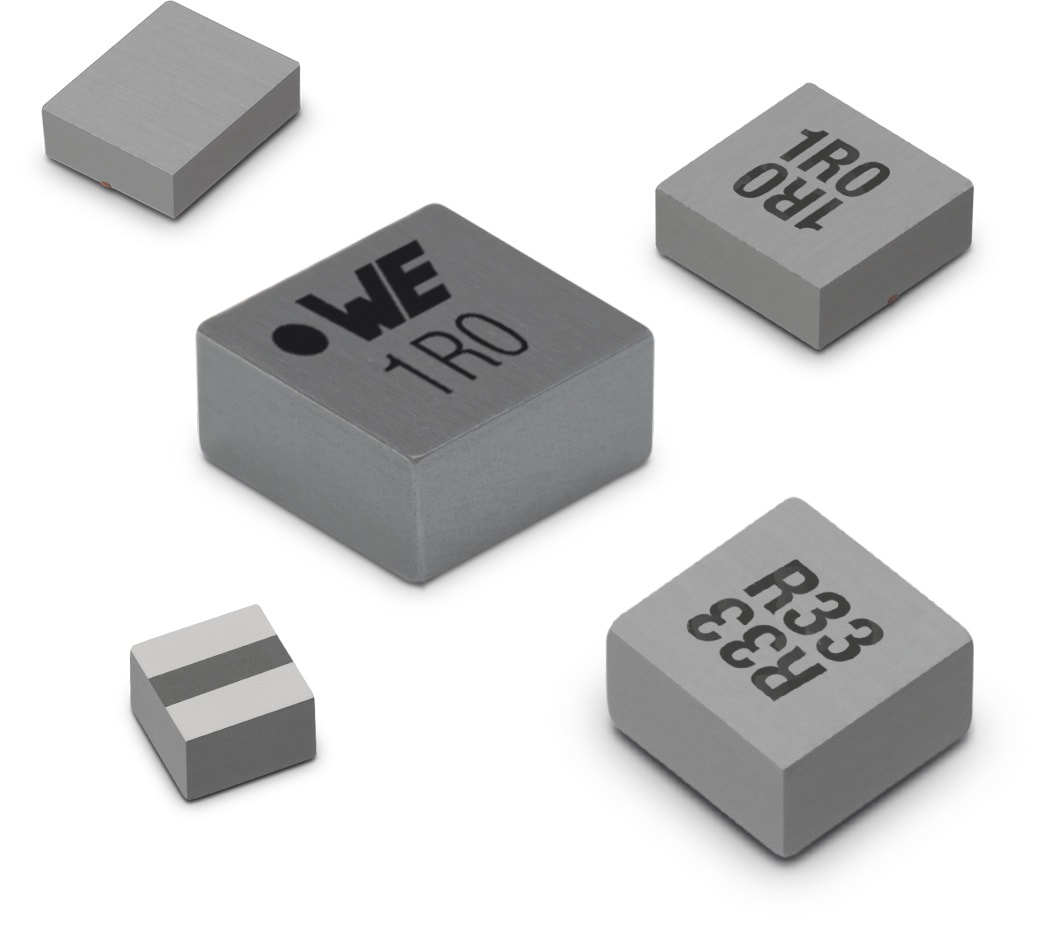

WE-MAPI SMT-Speicherdrossel, magnetisch geschirmt und kompaktes Design für die Stromversorgungen von Smartphones und anderen mobilen Geräten
 Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart
1610 1.6 1.6 1 SMT
2010 2 1.6 1 SMT
2506 2.5 2 0.6 SMT
2508 2.5 2 0.8 SMT
2510 2.5 2 1 SMT
2512 2.5 2 1.2 SMT
NEU 2512 HT 2.7 2.2 1.2 SMT
3010 3 3 1 SMT
3012 3 3 1.2 SMT
3015 3 3 1.5 SMT
NEU 3015 HT 3.2 3.2 1.5 SMT
3020 3 3 2 SMT
NEU 3020 HT 3.2 3.2 2 SMT
NEU 4012 4.3 4.3 1.2 SMT
4020HT 4 4 2 SMT
4020 4 4 2 SMT
4030 4 4 - SMT
ERW. 5020 - - 2.1 SMT
ERW. 5030 - - 3.1 SMT

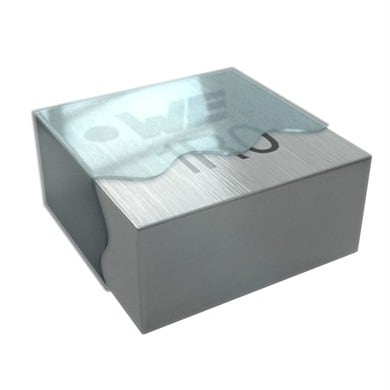

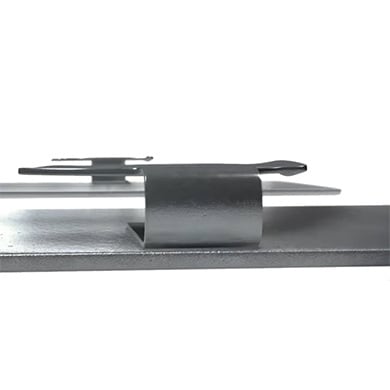

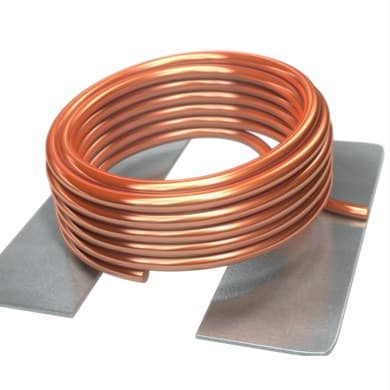

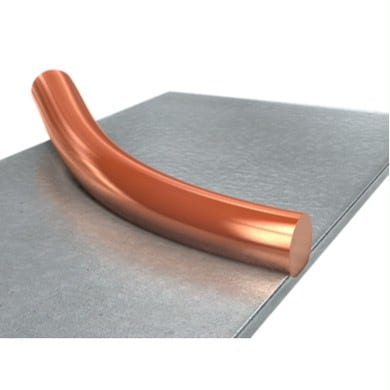

Merkmale

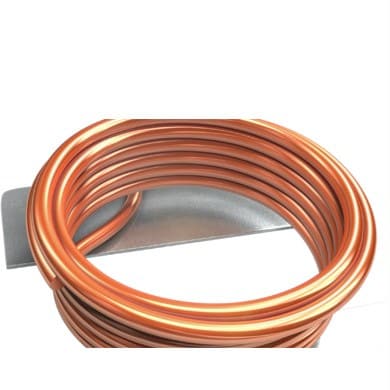

  • Magnetisches Eisenpulvergemisch ermöglicht hohe Nennströme
  • Kompaktes Design

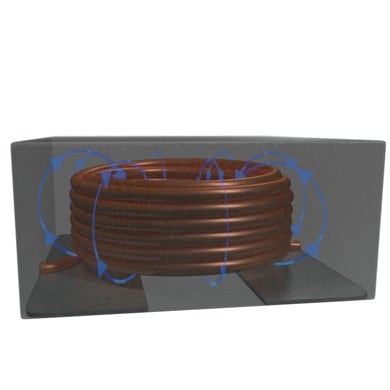

  • Magnetisch geschirmt

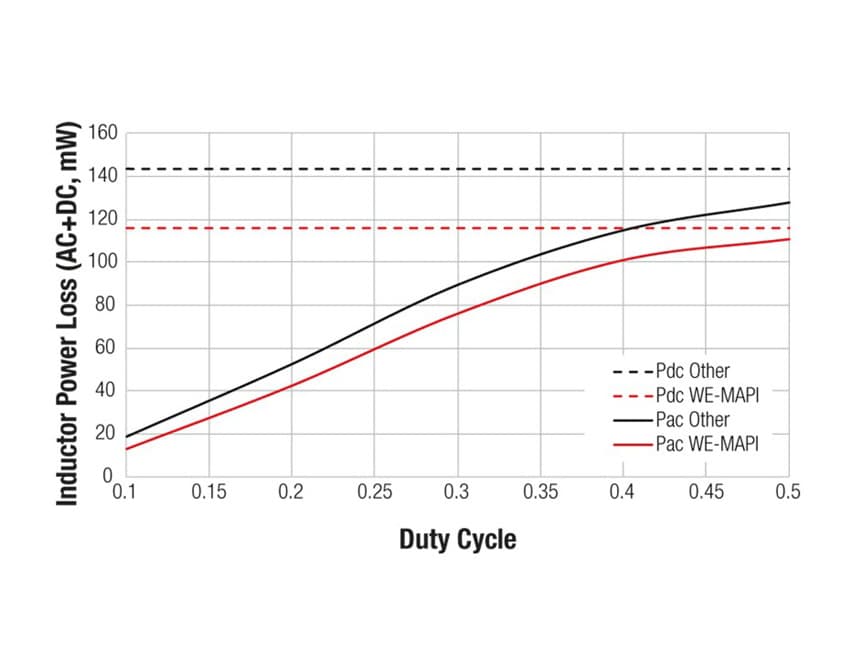

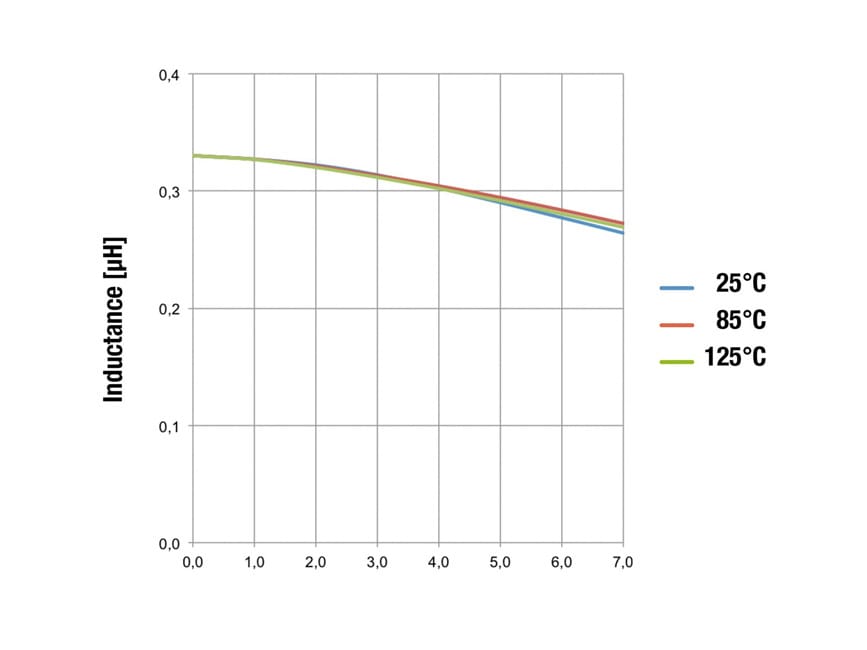

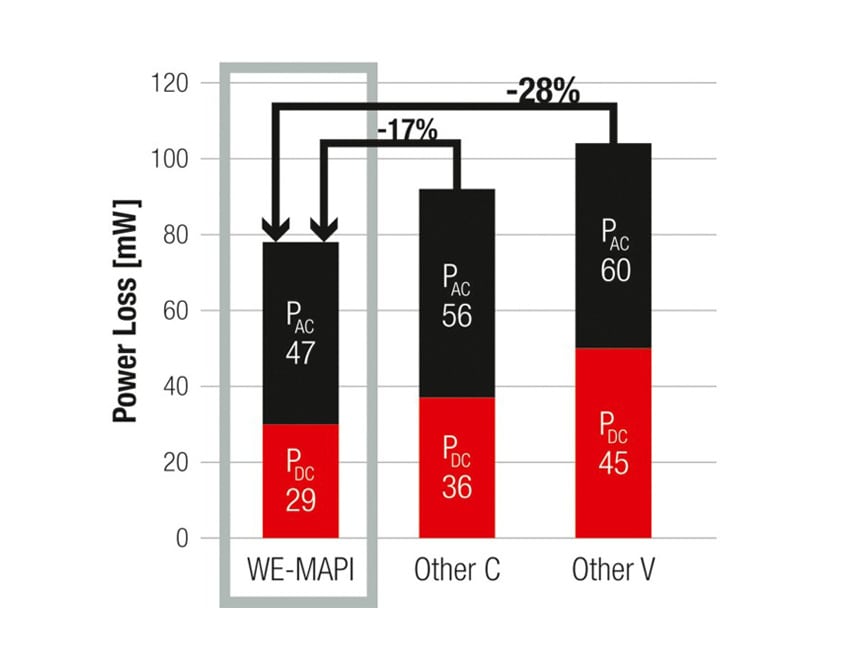

  • Hohe Stromtragfähigkeit und hohe Sättigungsströme möglich
  • Keine Geräuschprobleme und geringes Streufeld
  • AEC-Q 200 qualifiziert
  • Betriebstemperatur: -40°C bis +125°C

WE-MAPI 4020HT

  • Hochtemperatur-Serie mit Betriebstemperatur von -55 °C bis +150 °C

Anwendung

  • Stromversorgungen von Smartphones, Tablet-PCs und anderen mobilen Geräten
  • DC/DC-Wandler für hohe Ströme in Netzteilen
  • DC/DC-Wandler für Field Programmable Gate Arrays (FPGA)
  • Point of Load (POL)- Wandler
  • Tragbare Geräte Digitalkamera sowie batteriebetriebene Geräte
  • Mainboards /Grafikkarten
  • CPU/RAM Stromversorgung
  • Wi-Fi-Kommunikationsgeräte

Artikeldaten

Alle
1610
2010
2506
2508
2510
2512
2512 HT
3010
3012
3015
3015 HT
3020
3020 HT
4012
4020HT
4020
4030
5020
5030
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
IRP,40K
(A)
ISAT,30%
(A)
RDC typ.
(mΩ)
fres
(MHz)
V
(V)

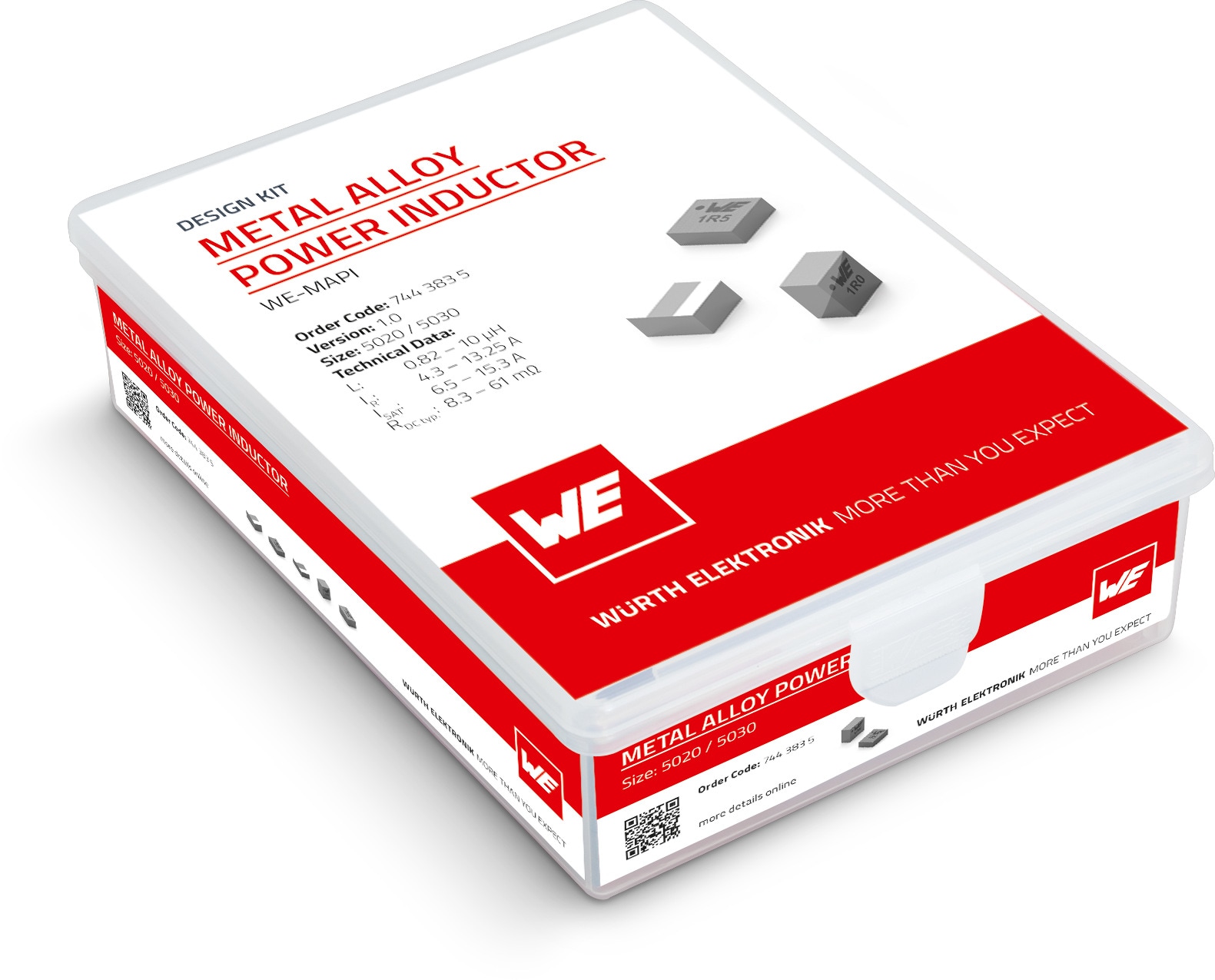

MontageartDesign KitFilter StickFilter Bag Muster
NEU7443835400033SPEC
7 Dateien 0.033 33.5 40 0.9 682 80 SMT
NEU7443835400068SPEC
7 Dateien 0.068 27 38 1.7 374 80 SMT
NEU744383670013SPEC
6 Dateien 0.13 27.4 30 1.4 189 80 SMT
744383130033SPEC
9 Dateien 0.33 3.25 6.2 65 215 80 SMT7443831
744383430033SPEC
9 Dateien 0.33 4.35 7.5 40 205 80 SMT7443831
744383230033SPEC
9 Dateien 0.33 5.5 8 29 180 80 SMT7443832
744383340033SPEC
9 Dateien 0.33 7.4 13.3 19 140 80 SMT7443833
744383360033SPEC
9 Dateien 0.33 8.7 10.5 14 140 80 SMT7443833
744383560033SPEC
9 Dateien 0.33 14.95 16.7 6 115 80 SMT7443834
744383560033HTSPEC
9 Dateien 0.33 13.3 14.8 6.5 98 80 SMT
NEU744383660033SPEC
6 Dateien 0.33 19.8 22.9 3.1 100 80 SMT
NEU744383240033HTSPEC
7 Dateien 0.33 6.2 8.6 23.2 174 80 SMT
NEU744383670033SPEC
6 Dateien 0.33 21.6 26.5 2.8 108 80 SMT
744383130047SPEC
9 Dateien 0.47 2.95 5.6 77 200 80 SMT7443831
744383430047SPEC
9 Dateien 0.47 3.9 6.5 49 175 80 SMT7443831
744383210047SPEC
9 Dateien 0.47 3.25 4.65 76 165 80 SMT7443832
744383220047SPEC
9 Dateien 0.47 3.35 5.65 70 160 80 SMT7443832
744383230047SPEC
9 Dateien 0.47 4.8 6.9 37 170 80 SMT7443832
744383240047SPEC
9 Dateien 0.47 5.35 8 30 145 80 SMT7443832
744383340047SPEC
9 Dateien 0.47 6.8 12.3 22 110 80 SMT7443833
744383350047SPEC
9 Dateien 0.47 7.1 7.4 20 105 80 SMT
744383360047SPEC
9 Dateien 0.47 7.55 9.8 18 99 80 SMT7443833
744383560047HTSPEC
9 Dateien 0.47 12.7 13 7 83 80 SMT
NEU744383660047SPEC
6 Dateien 0.47 16 18.9 5.1 72 80 SMT
NEU744383240047HTSPEC
9 Dateien 0.47 5.3 7.5 30.1 131 80 SMT
NEU744383670047SPEC
6 Dateien 0.47 20.8 20 3.5 72 80 SMT
744383130056SPEC
9 Dateien 0.56 2.7 5.2 90 150 80 SMT7443831
744383430056SPEC
9 Dateien 0.56 3.6 6.2 56 135 80 SMT7443831
744383240056SPEC
9 Dateien 0.56 4.75 7.9 37 120 80 SMT7443832
744383340056SPEC
9 Dateien 0.56 5.8 11.1 29 108 80 SMT7443833
744383560056SPEC
9 Dateien 0.56 13.65 14.7 7 85 80 SMT7443834
744383560056HTSPEC
9 Dateien 0.56 12.15 13 7.5 72 80 SMT
NEU744383240056HTSPEC
9 Dateien 0.56 4.7 6.7 38.3 102 80 SMT
NEU744383350056HTSPEC
7 Dateien 0.56 7.3 7.8 19.3 93 80 SMT
744383130068SPEC
9 Dateien 0.68 2.55 4.8 101 135 80 SMT7443831
744383430068SPEC
9 Dateien 0.68 3.3 5.9 65 130 80 SMT7443831
744383230068SPEC
9 Dateien 0.68 4.25 6.1 46 135 80 SMT7443832
744383240068SPEC
9 Dateien 0.68 4.25 7.4 45 102 80 SMT7443832
744383340068SPEC
9 Dateien 0.68 5.15 10 36 100 80 SMT7443833
744383350068SPEC
9 Dateien 0.68 6.3 9.7 25 100 80 SMT
744383360068SPEC
9 Dateien 0.68 6.75 8.1 22 85 80 SMT7443833
744383560068SPEC
9 Dateien 0.68 13.15 12.7 7.5 75 80 SMT7443834
744383560068HTSPEC
9 Dateien 0.68 11.7 11.7 8 67 80 SMT
NEU744383660068SPEC
6 Dateien 0.68 14.4 16.2 6.3 59 80 SMT
NEU744383350068HTSPEC
9 Dateien 0.68 6.8 7.4 22.1 78 80 SMT
NEU744383360068HTSPEC
9 Dateien 0.68 6.4 6.7 24.4 85 80 SMT
744383130082SPEC
9 Dateien 0.82 2.35 4.6 115 115 80 SMT7443831
744383430082SPEC
9 Dateien 0.82 3.15 5.35 71 125 80 SMT7443831
744383230082SPEC
9 Dateien 0.82 3.9 5.45 53 105 80 SMT7443832
744383350082SPEC
9 Dateien 0.82 5.7 8.6 30 85 80 SMT
744383660082SPEC
9 Dateien 0.82 13.25 15.3 8.3 53.5 80 SMT
74438313010SPEC
9 Dateien 1 2.2 4.25 127 111 80 SMT7443831
74438343010SPEC
9 Dateien 1 2.8 4.7 86 99 80 SMT7443831
74438321010SPEC
9 Dateien 1 2.1 3.25 163 90 80 SMT7443832
74438322010SPEC
9 Dateien 1 2.65 4.4 107 100 80 SMT7443832
74438323010SPEC
9 Dateien 1 3.55 5.3 63 80 80 SMT7443832
74438324010SPEC
9 Dateien 1 4.05 6.3 49 85 80 SMT7443832
74438334010SPEC
9 Dateien 1 4.75 8.4 42.1 80 80 SMT7443833
74438335010SPEC
9 Dateien 1 4.95 5.95 39 72 80 SMT7443833
74438336010SPEC
9 Dateien 1 6.15 6.5 26 67 80 SMT7443833
74438356010SPEC
9 Dateien 1 10.1 11.5 12 55 80 SMT7443834
74438357010SPEC
9 Dateien 1 10.25 12.5 11.6 59 80 SMT7443834
74438366010SPEC
9 Dateien 1 11.1 14 11.4 50 80 SMT
74438356010HTSPEC
9 Dateien 1 8.75 9.3 13.5 46 80 SMT
74438367010SPEC
9 Dateien 1 11.85 13.1 10 44.5 80 SMT
NEU74438324010HTSPEC
9 Dateien 1 3.9 4.8 53.4 71 80 SMT
NEU74438335010HTSPEC
9 Dateien 1 4.5 5.9 46.2 73 80 SMT
NEU74438336010HTSPEC
9 Dateien 1 5.8 6.3 28.5 67 80 SMT
74438313012SPEC
9 Dateien 1.2 2.1 4.1 140 109 80 SMT7443831
74438343012SPEC
9 Dateien 1.2 2.4 4.9 114 96 80 SMT7443831
74438323012SPEC
9 Dateien 1.2 3.05 4.85 82 75 80 SMT7443832
74438324012SPEC
9 Dateien 1.2 3.4 5.8 67 80 80 SMT7443832
74438334012SPEC
9 Dateien 1.2 4.05 7.5 55 66 80 SMT7443833
74438336012SPEC
9 Dateien 1.2 5.65 6 30 57 80 SMT7443833
82931060
82931061
74438356012SPEC
9 Dateien 1.2 8.9 11.2 15 52 80 SMT7443834
82931100
82931101
74438357012SPEC
9 Dateien 1.2 9.4 11.6 13.4 51 80 SMT7443834
74438356012HTSPEC
9 Dateien 1.2 8 9.3 16 45 80 SMT
NEU74438324012HTSPEC
9 Dateien 1.2 3.5 4.7 64.9 67 80 SMT
NEU74438336012HTSPEC
9 Dateien 1.2 5.4 6 32.6 60 80 SMT
74438313015SPEC
9 Dateien 1.5 1.8 3.45 189 90 80 SMT7443831
74438343015SPEC
9 Dateien 1.5 2.05 3.95 150 85 80 SMT7443831
74438323015SPEC
9 Dateien 1.5 2.85 4.75 92 65 80 SMT7443832
74438324015SPEC
9 Dateien 1.5 3.05 4.7 82 60 80 SMT7443832
74438334015SPEC
9 Dateien 1.5 3.3 7.1 80 60 80 SMT7443833
74438336015SPEC
9 Dateien 1.5 5.35 5.85 33 51 80 SMT7443833
74438356015SPEC
9 Dateien 1.5 8.6 10.2 16 48 80 SMT7443834
74438357015SPEC
9 Dateien 1.5 8.2 11 17.1 48 80 SMT7443834
74438366015SPEC
9 Dateien 1.5 8.45 13.2 18.5 35 80 SMT
74438356015HTSPEC
9 Dateien 1.5 7.45 9 18 40 80 SMT
NEU74438324015HTSPEC
9 Dateien 1.5 4.7 4 88.7 56 80 SMT
NEU74438336015HTSPEC
9 Dateien 1.5 5.2 5.5 35.2 53 80 SMT
74438356018SPEC
9 Dateien 1.8 6.8 8.7 24.5 40 80 SMT7443834
74438357018SPEC
9 Dateien 1.8 7.9 10.3 18 42 80 SMT7443834
74438356018HTSPEC
9 Dateien 1.8 6.05 8.3 26 37.5 80 SMT
74438313022SPEC
9 Dateien 2.2 1.25 3.25 337 70 80 SMT7443831
74438343022SPEC
9 Dateien 2.2 1.65 3.3 225 70 80 SMT7443831
74438322022SPEC
9 Dateien 2.2 1.65 2.8 252 60 80 SMT7443832
74438323022SPEC
9 Dateien 2.2 2.2 3.55 147 60 80 SMT7443832
74438324022SPEC
9 Dateien 2.2 2.45 3.65 123 57 80 SMT7443832
74438333022SPEC
9 Dateien 2.2 2.35 4.85 150 50 80 SMT7443833
74438334022SPEC
9 Dateien 2.2 2.9 6.1 100 50 80 SMT7443833
74438335022SPEC
9 Dateien 2.2 3 4.2 94 45 80 SMT7443833
74438336022SPEC
9 Dateien 2.2 3.6 5.55 67 42 80 SMT7443833
74438356022SPEC
9 Dateien 2.2 6.2 7.9 29 34 80 SMT7443834
74438357022SPEC
9 Dateien 2.2 7.1 9.2 22 35 80 SMT7443834
74438366022SPEC
9 Dateien 2.2 7.4 12 23.7 31.5 80 SMT
74438356022HTSPEC
9 Dateien 2.2 5.9 7.6 28 30 80 SMT
74438367022SPEC
9 Dateien 2.2 9.8 10.2 14 28 80 SMT
NEU74438324022HTSPEC
9 Dateien 2.2 2.2 3.5 141.3 53 80 SMT
NEU74438335022HTSPEC
9 Dateien 2.2 3.2 5 83.4 42 80 SMT
NEU74438336022HTSPEC
9 Dateien 2.2 6.4 5.2 56.9 47 80 SMT
74438323033SPEC
9 Dateien 3.3 1.75 2.7 220 50 80 SMT7443832
74438324033SPEC
9 Dateien 3.3 1.7 3.3 226 42 80 SMT7443832
74438333033SPEC
9 Dateien 3.3 1.85 3.7 232 38 80 SMT7443833
74438334033SPEC
9 Dateien 3.3 2.25 5.1 156.3 36 80 SMT7443833
74438335033SPEC
9 Dateien 3.3 2.7 3.85 114 35 80 SMT7443833
74438336033SPEC
9 Dateien 3.3 2.9 5.35 99 39 80 SMT7443833
74438356033SPEC
9 Dateien 3.3 5.15 7.1 39.9 26 80 SMT7443834
74438357033SPEC
9 Dateien 3.3 6.1 6.8 29 26 80 SMT7443834
74438366033SPEC
9 Dateien 3.3 6.1 9.7 33.4 23 80 SMT
74438356033HTSPEC
9 Dateien
