Merkmale

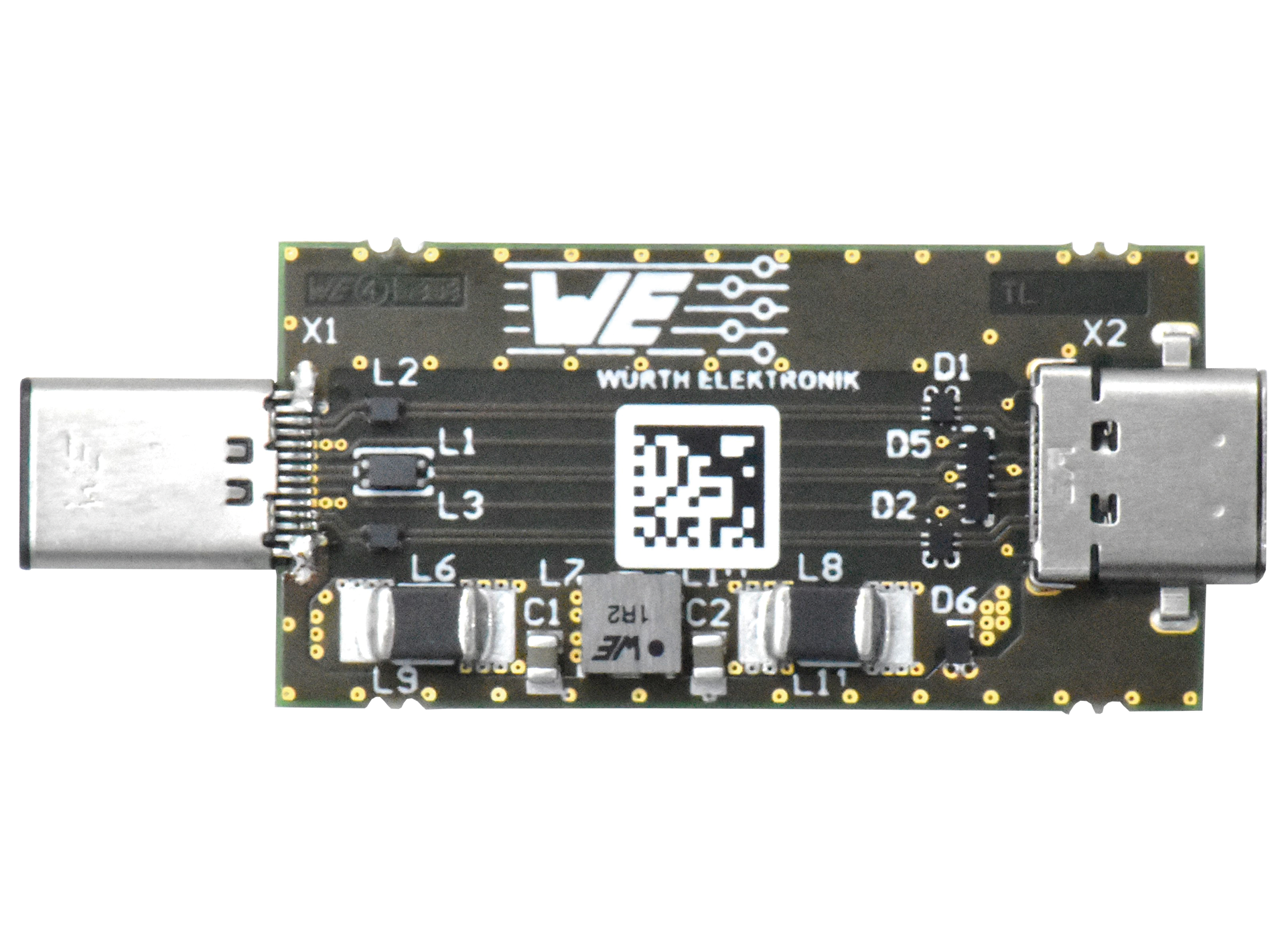

Fertig konfigurierter und bestückter USB 3.1 Filterstick für Testzwecke

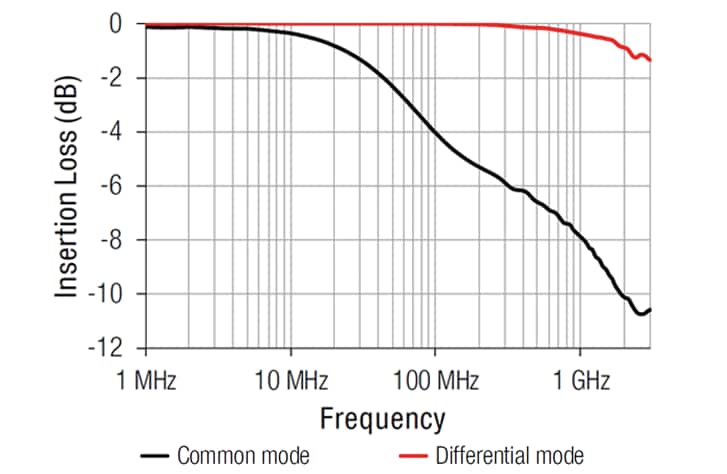

Schnelle Prüfung der Filterwirkung auf das zu testende System
Unkomplizierte Implementierung des Filterdesigns durch BOM und Layoutdateien

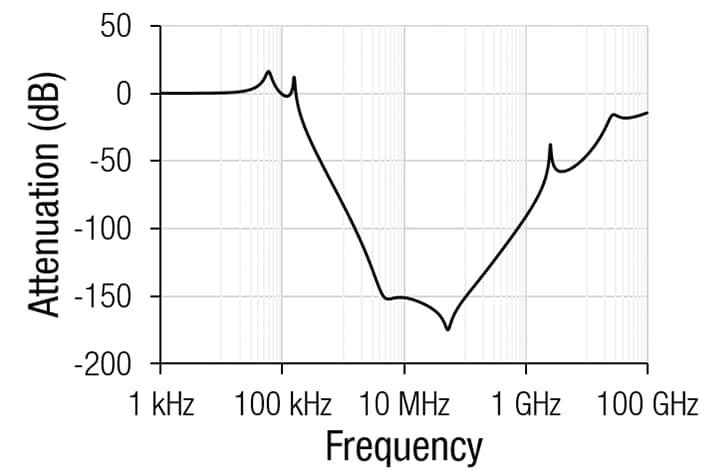

Verhinderung negativer Beeinflussung des Betriebsverhaltens durch Störemissionen, elektrostatische Entladungen (ESD) und schnelle Transiente (Burst)

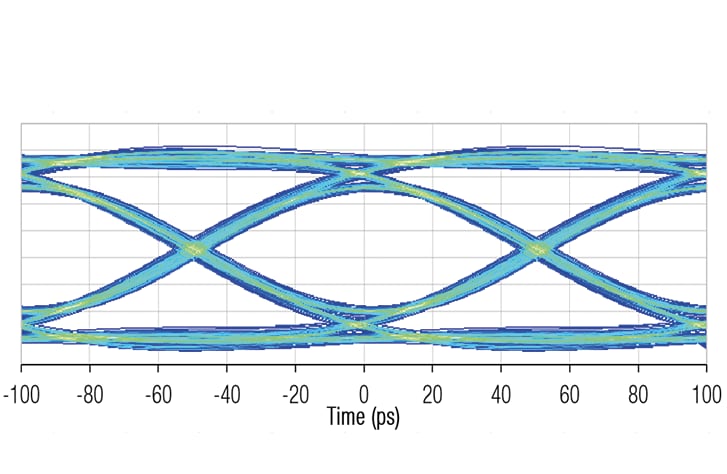

Datenrate bis zu 10 Gbps
Bis zu 60 W
Filterung direkt an der Schnittstelle

Anwendung

Universal Serial Bus (USB) 3.1 Typ C 60W Applikationen

Application Notes

PCB-Layoutdateien

Die USB 3.1 EMV- und ESD-Lösung lässt sich leicht in Designs integrieren. PCB-Layoutdateien (Gerber) können hier heruntergeladen werden.

Download Gerber Datei

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	Beschreibung
632723130112	WR-USB Type C Connectors, USB 3.1 Horizontal Receptacle SMT	Simulation–	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev26a).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev26a).zip \| 64.4 MB EAG Eagle_WR-USB (rev26a).lbr \| 460.9 KB CAD-Dateien ZIP 3D 3D_632723130112 (rev1).pdf \| 863.4 KB IGS Download_IGES_632723130112 (rev1).iges \| 11.3 MB STP Download_STEP_632723130112 (rev1).stp \| 2.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-USB Type C Connectors	BeschreibungUSB 3.1 Horizontal Receptacle SMT
74279221111	WE-MPSB EMI Multilayer Power Suppression Bead, –	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MPSB (rev25b).IntLib \| 139 KB CDS Cadence_WE-MPSB (rev22a).zip \| 487.9 KB EAG Eagle_WE-MPSB (rev19a).lbr \| 50.1 KB KIC KiCad_WE-MPSB (rev25b).zip \| 195.6 KB ZUK Cadstar_WE-MPSB (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-MPSB_1206_MPSB (rev1).igs \| 183.4 KB STP WE-MPSB_1206_MPSB (rev1).stp \| 53.8 KB Elektrische Modelle ZIP ADS ADS_WE-MPSB (rev24a).zip \| 1.4 MB PSP PSpice_WE-MPSB (rev24a).zip \| 6.5 KB S S-PARAMETER_WE-MPSB (rev21a).zip \| 3.8 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-MPSB EMI Multilayer Power Suppression Bead	–
744231091	WE-CNSW Stromkompensierter SMT Line Filter, –	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25b).zip \| 4.2 MB EAG Eagle_WE-CNSW (rev25b).lbr \| 47.2 KB KIC KiCad_WE-CNSW (rev25b).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25b).zip \| 12.9 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-CNSW Stromkompensierter SMT Line Filter	–
7442335600	WE-CNSW HF Stromkompensierter SMT Line Filter, –	Simulation	Downloads11 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW-HF (rev19a).lbr \| 19.3 KB KIC KiCad_WE-CNSW-HF (rev25b).zip \| 222.6 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CAD-Dateien ZIP 3D 3D_7442335xxx (rev1).pdf \| 391.8 KB IGS WE-CNSW_HF_0504 (rev1).igs \| 1.2 MB STP WE-CNSW_HF_0504 (rev1).stp \| 267.8 KB Elektrische Modelle ZIP ADS ADS_WE-CNSW-HF (rev24a).zip \| 1.7 MB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-CNSW HF Stromkompensierter SMT Line Filter	–
74438336012	WE-MAPI SMT-Speicherdrossel, –	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MAPI (rev25a).IntLib \| 599.5 KB CDS Cadence_WE-MAPI (rev25a).zip \| 2.3 MB EAG Eagle_WE-MAPI (rev25a).lbr \| 200.3 KB KIC KiCad_WE-MAPI (rev25b).zip \| 743.4 KB ZUK Cadstar_WE-MAPI (rev20a).zip \| 15.9 KB CAD-Dateien ZIP 3D 3D_WE-IndMAPI_SSMC-30xx_3D (rev1).pdf \| 62.3 KB IGS WE-MAPI_3020 (rev1).igs \| 521.1 KB STP WE-MAPI_3020 (rev1).stp \| 287.6 KB Elektrische Modelle ZIP PSP PSpice_WE-MAPI (rev24a).zip \| 31.1 KB SCS Spectre_WE-MAPI (rev24a).mod \| 41 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-MAPI SMT-Speicherdrossel	–
885012107018	WCAP-CSGP MLCCs 25 V(DC), –	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-CSGP (rev25c).IntLib \| 924.5 KB CDS Cadence_WCAP-CSGP (rev25e).zip \| 707.3 KB EAG Eagle_WCAP-CSGP (rev25d).lbr \| 1.2 MB KIC KiCad_WCAP-CSGP (rev25b).zip \| 277.8 KB ZUK Cadstar_WCAP-CSGP (rev21c).zip \| 46.5 KB CAD-Dateien ZIP 3D 3D_WCAP-CSGP_0805_2.0x1.25x1.25x0 (rev1).pdf \| 12.2 KB STP Download_STP_8850121070xx (rev1).stp \| 29.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-CSGP (rev25c).zip \| 338.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-CSGP MLCCs 25 V(DC)	–
632712000011	WR-USB Type C Connectors, –	Simulation–	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev26a).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev26a).zip \| 64.4 MB EAG Eagle_WR-USB (rev26a).lbr \| 460.9 KB CAD-Dateien ZIP 3D 3D_632712000011 (rev1).pdf \| 557.1 KB IGS Download_IGES_632712000011 (rev1).iges \| 8.4 MB STP Download_STP_632712000011 (rev1).stp \| 2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-USB Type C Connectors	–
824014885	WE-TVS TVS Diode – Super Speed Series, –	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev26a).IntLib \| 578 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN3810-9L (rev1).igs \| 1.3 MB STP Download_STP_WE-TVS-DFN3810-9L (rev1).stp \| 563.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-TVS TVS Diode – Super Speed Series	–
824012823	WE-TVS TVS Diode – Super Speed Series, –	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev26a).IntLib \| 578 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1210-6L (rev1).igs \| 998.9 KB STP Download_STP_WE-TVS-DFN1210-6L (rev1).stp \| 476.1 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-TVS TVS Diode – Super Speed Series	–
824045810	WE-TVS TVS Diode – Standard Series, –	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev26a).IntLib \| 578 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-TVS TVS Diode – Standard Series	–

Plug and Play!

Um eine verringerte Integrität des Datentransfers durch Störungen zu vermeiden und EMV-Tests zu bestehen, sind auf die Datenleitungen abgestimmte Komponenten notwendig.

Plug and Play!

Um eine verringerte Integrität des Datentransfers durch Störungen zu vermeiden und EMV-Tests zu bestehen, sind auf die Datenleitungen abgestimmte Komponenten notwendig.

Zur vereinfachten Implementierung wurde der Adapter-Stick entworfen, welcher eine komplette Filterschaltung für die ausgewählte Anwendung beinhaltet. Der Filterstick wird zu Testzwecken an die entsprechende Schnittstelle gesteckt. Bei bestandenem Test mit eingestecktem Filterstick, kann die Filterschaltung ins System integriert werden.
