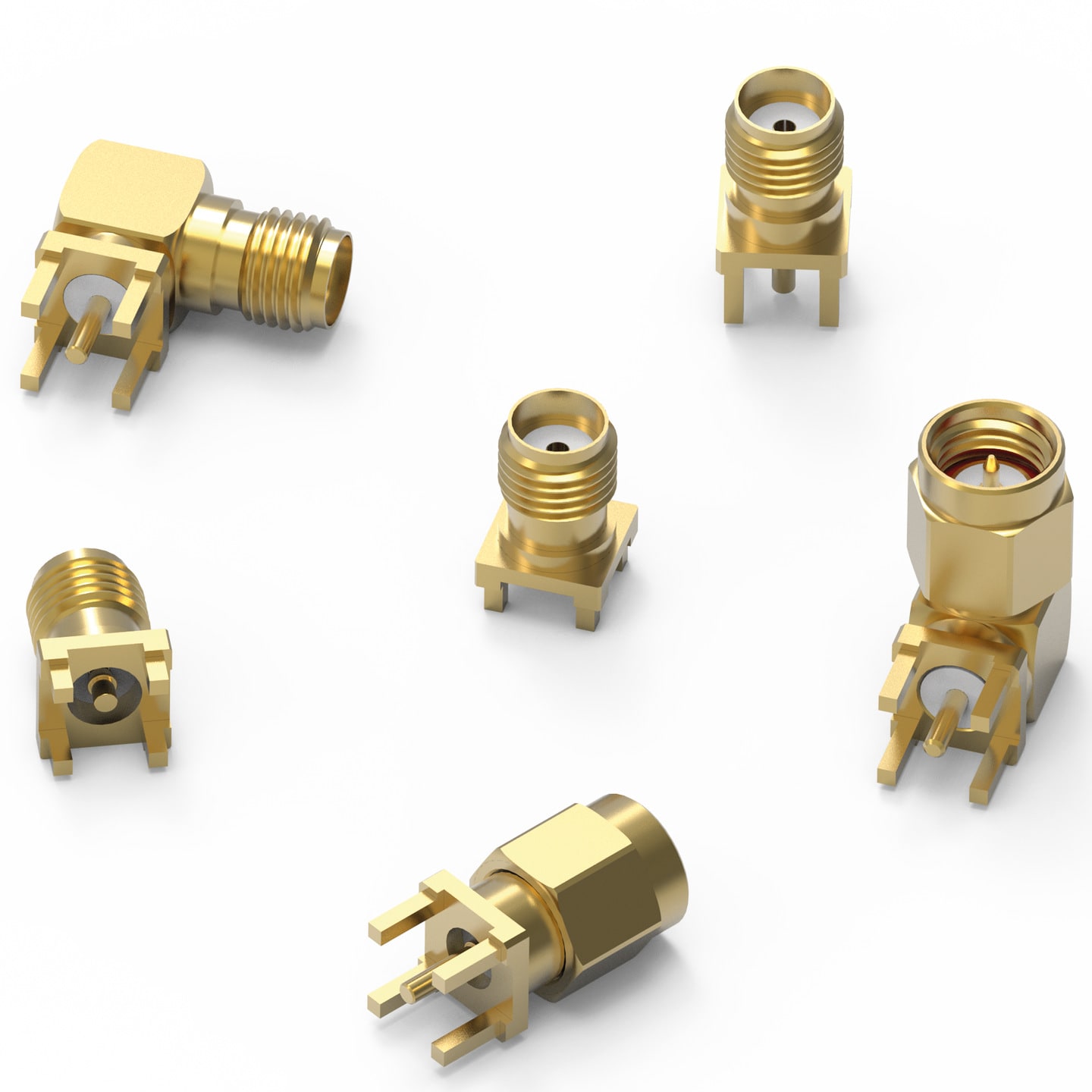

WR-SMA PCB THT/THR/SMT

Bauform	Maße	Montageart
ERW. Straight Jack		-
Straight Plug		THT
ERW. Right Angle Jack		-
Right Angle Plug		THT

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000MΩ(min.)
Withstanding Voltage: 1000Vrms(min.)
Ingress Protection: None l IP67
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and device
Outdoor or humidity environment

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

Straight Jack

Straight Plug

Right Angle Jack

Right Angle Plug

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Schutzart	Panel Thickness (mm)	f	Montageart	Mittelkontakt	Betriebstemperatur	Ausführung	Design Kit	Muster
	60311082111559	IP67, 2.8 mm, DC~6 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 60311082111559_3D (rev1).pdf \| 808.6 KB IGS 60311082111559 (rev1).igs \| 2.5 MB STP 60311082111559 (rev1).stp \| 1.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neu i \| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart IP67	Leiterplattenstärke 2.8 mm	Frequenzbereich DC~6 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 630690
	60312082111560	IP67, 4.4 mm, DC~6 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 60312082111560_3D (rev1).pdf \| 895.8 KB IGS 60312082111560 (rev1).igs \| 2.6 MB STP 60312082111560 (rev1).stp \| 1.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neu i \| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart IP67	Leiterplattenstärke 4.4 mm	Frequenzbereich DC~6 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 630690

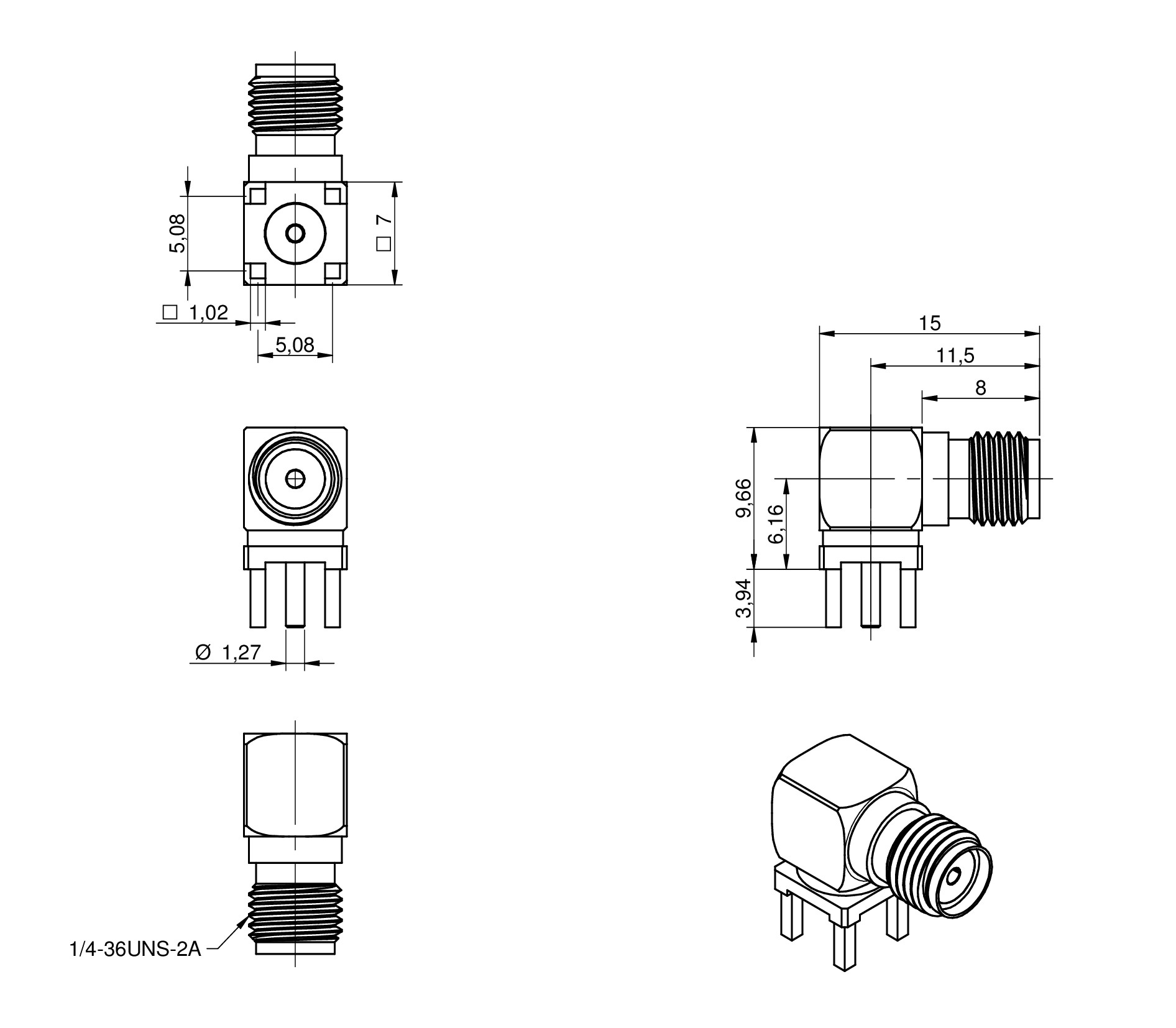

	60311002114501	None, –, DC~18 GHz	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB ANS ANSYS_60311002114501 (rev24a).a3dcomp \| 507.9 KB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60311002114501 (rev1).pdf \| 359.7 KB IGS Download_IGES_60311002114501 (rev1).iges \| 1 MB STP Download_STP_60311002114501 (rev1).stp \| 225.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301 612690 630690
	60311042114502	None, –, DC~12.4 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60311042114502 (rev1).pdf \| 750.8 KB IGS Download_IGES_60311042114502 (rev1).igs \| 2.4 MB STP Download_STP_60311042114502 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~12.4 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301

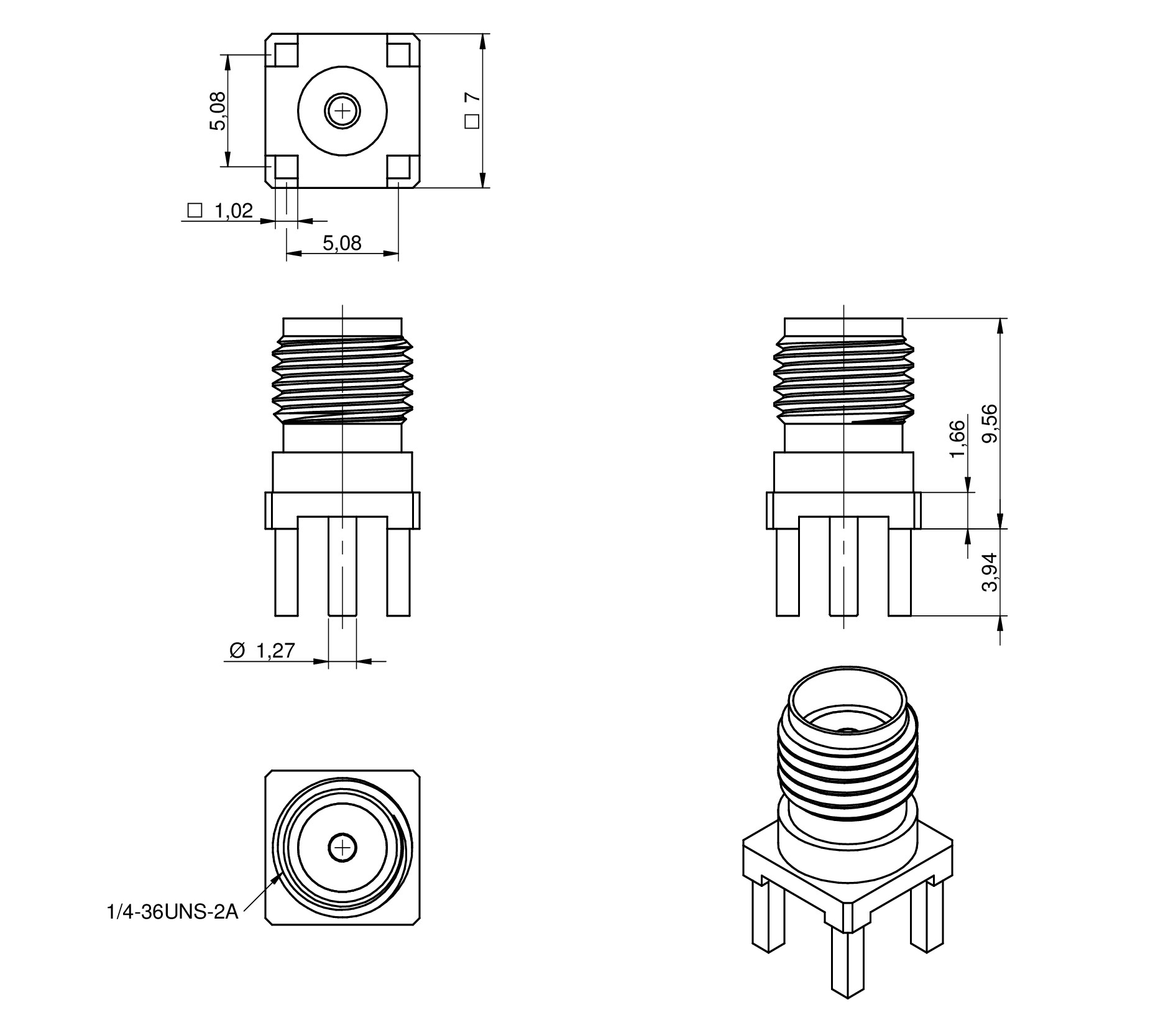

	60312002114503	None, –, DC~18 GHz	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB ANS ANSYS_60312002114503 (rev24a).a3dcomp \| 457.5 KB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60312002114503 (rev1).pdf \| 373.7 KB IGS Download_IGES_60312002114503 (rev1).iges \| 806.4 KB STP Download_STP_60312002114503 (rev1).stp \| 179.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301 612690
	60312042114504	None, –, DC~18 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60312042114504 (rev1).pdf \| 738.6 KB IGS Download_IGES_60312042114504 (rev1).iges \| 2.3 MB STP Download_STP_60312042114504 (rev1).stp \| 536.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301
	60312102114405	None, –, DC~18 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60312102114405 (rev1).pdf \| 407.5 KB IGS Download_IGES_60312102114405 (rev1).iges \| 714.4 KB STP Download_STP_60312102114405 (rev1).stp \| 152.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart SMT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301
	60312102114506	None, –, DC~18 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60312102114506 (rev1).pdf \| 392.9 KB IGS Download_IGES_60312102114506 (rev1).iges \| 819.2 KB STP Download_STP_60312102114506 (rev1).stp \| 178.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart THR	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	Ausführung THT Masse	Design Kit 603301

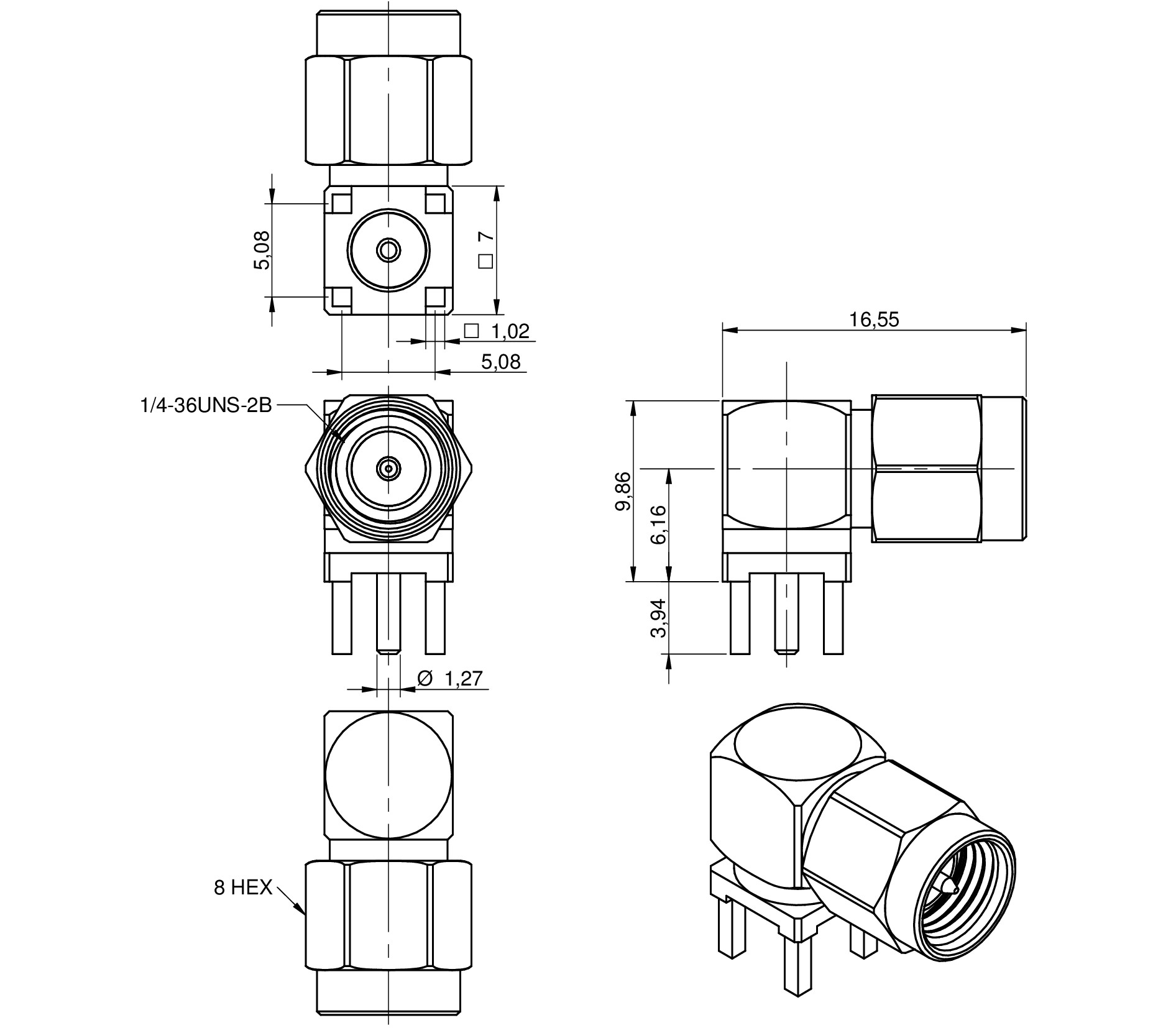

	60313002124523	None, –, DC~18 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60313002124523 (rev1).pdf \| 395.4 KB IGS Download_IGES_60313002124523 (rev1).iges \| 1.3 MB STP Download_STP_60313002124523 (rev1).stp \| 261.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301 612690

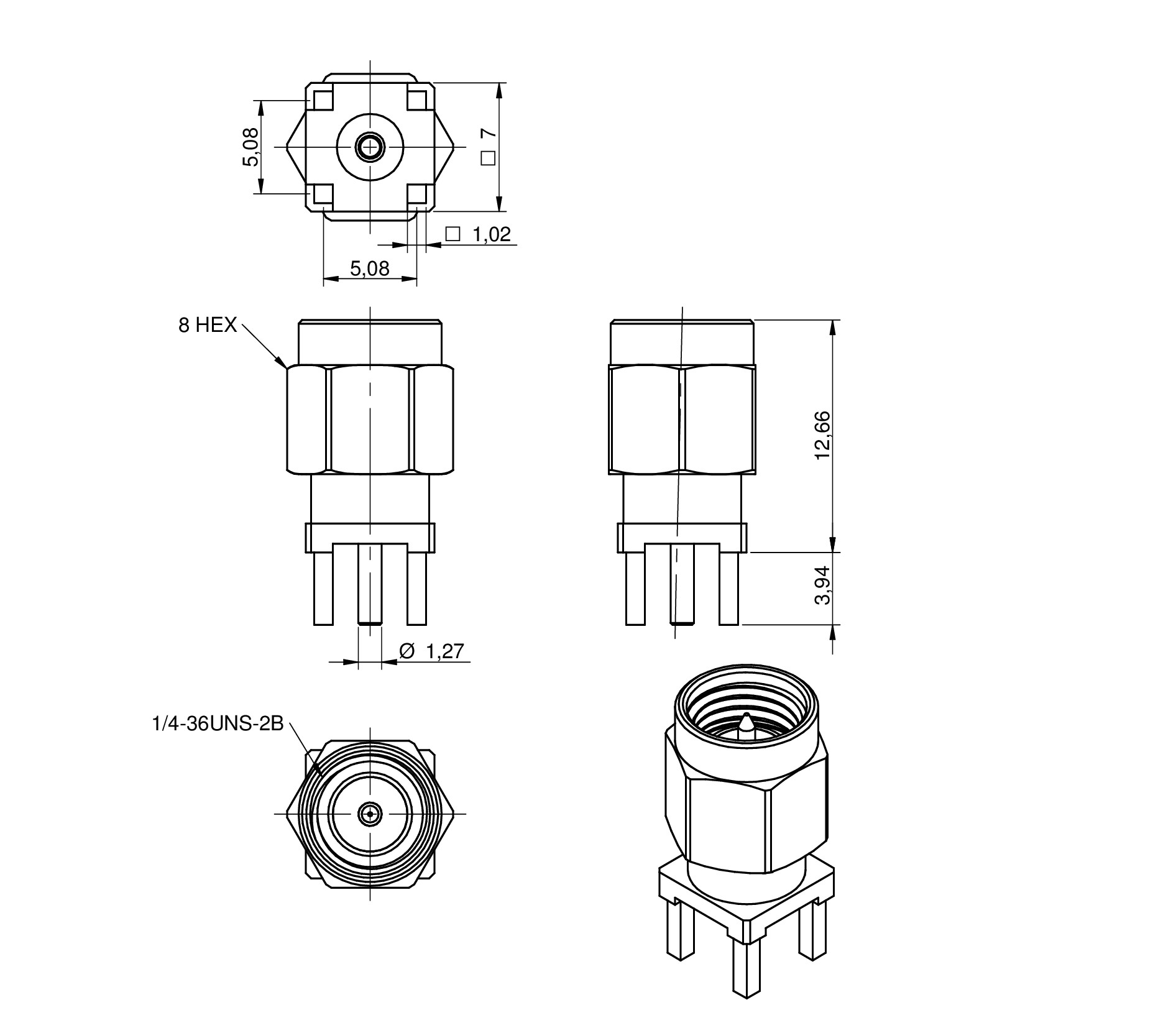

	60314002124524	None, –, DC~18 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60314002124524 (rev1).pdf \| 348 KB IGS Download_IGES_60314002124524 (rev1).iges \| 1012.2 KB STP Download_STP_60314002124524 (rev1).stp \| 224.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~18 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301 612690
	60311002111526	None, –, DC~6 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60311002111526 (rev1).PDF \| 310.7 KB IGS Download_IGES_60311002111526 (rev1).iges \| 868.1 KB STP Download_STP_60311002111526 (rev1).stp \| 204.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~6 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301
	60312042111532	None, –, DC~6 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_60312042111532 (rev1).pdf \| 710.2 KB IGS IGES_60312042111532 (rev1).iges \| 1.8 MB STP STEP_60312042111532 (rev1).stp \| 482.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schutzart None	–	Frequenzbereich DC~6 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301
	60312052111533	–, 4.4 mm, DC~6 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_WERI_60312052111533 (rev1).pdf \| 877.3 KB IGS IGS_WERI_60312052111533 (rev1).igs \| 2.5 MB STP STP_WERI_60312052111533 (rev1).stp \| 1.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Leiterplattenstärke 4.4 mm	Frequenzbereich DC~6 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301
	60311052111534	–, 2.8 mm, DC~6 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 3D_WERI_60311052111534 (rev1).pdf \| 811.5 KB IGS IGS_WERI_60311052111534 (rev1).igs \| 2.5 MB STP STP_WERI_60311052111534 (rev1).stp \| 1.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Leiterplattenstärke 2.8 mm	Frequenzbereich DC~6 GHz	Montageart THT	Mittelkontakt Ø 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit 603301 630690
	60316002111357	–, 0 mm, DC~12.4 GHz	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB CAD-Dateien ZIP 3D 60316002111357_3D (rev1).pdf \| 570.6 KB IGS 60316002111357 (rev1).igs \| 3 MB STP 60316002111357 (rev1).stp \| 641.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neu i \| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Leiterplattenstärke 0 mm	Frequenzbereich DC~12.4 GHz	Montageart THR	Mittelkontakt 1.27	Betriebstemperatur -65 °C up to +165 °C	–	Design Kit –

Gegenstecker

WR-CXASY SMA Bulkhead Jack to MCX Straight Plug / RG-174/U Flexible Cable / 152.4 mm length

WR-CXASY SMA Bulkhead Jack to MCX Straight Plug / RG-178/U Flexible Cable / 152.4 mm length

WR-CXASY SMA Bulkhead Jack to MCX Straight Plug / RG-316/U Flexible Cable / 152.4 mm length

WR-CXASY SMA Jack Straight to MMCX Plug Straight / RG-174/U Flexible Cable / 152.4 mm length

WR-CXASY SMA Bulkhead Jack to MMCX Straight Plug/ RG-178/U Flexible Cable / 152.4 mm length

WR-CXASY SMA Bulkhead Jack to MMCX Straight Plug/ RG-316/U Flexible Cable / 152.4 mm length

WR-CXASY SMB Right Angle Plug to SMA Bulkhead Jack / RG-178/U Flexible Cable / 152.4 mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-174/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-178/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-316/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug / RG-174/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug / RG-178/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug / RG-316/U Flexible Cable / 152.4mm length

WR-CXASY N Type to SMA Series

WR-CXASY SMA to SMA

WR-ADPT SMA to SMA

WR-ADPT SMA to SMB

WR-ADPT SMA to UMRF

WR-ADPT RP SMA to SMA

WR-ADPT SMA to MCX

WR-ADPT SMA to MMCX

WR-ADPT SMA to TNC

WR-ADPT SMA to BNC

WR-ADPT SMA to N Type

WR-SMA Cable Connectors

Zubehör

WR-ToolRF Torque Wrench for SMA & RPSMA Plugs

Plastic Caps for SMA Jack Connector Cover

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit Steckverbinder WR-SMA / WR-RPSMA

Design Kit Coaxial Solutions
