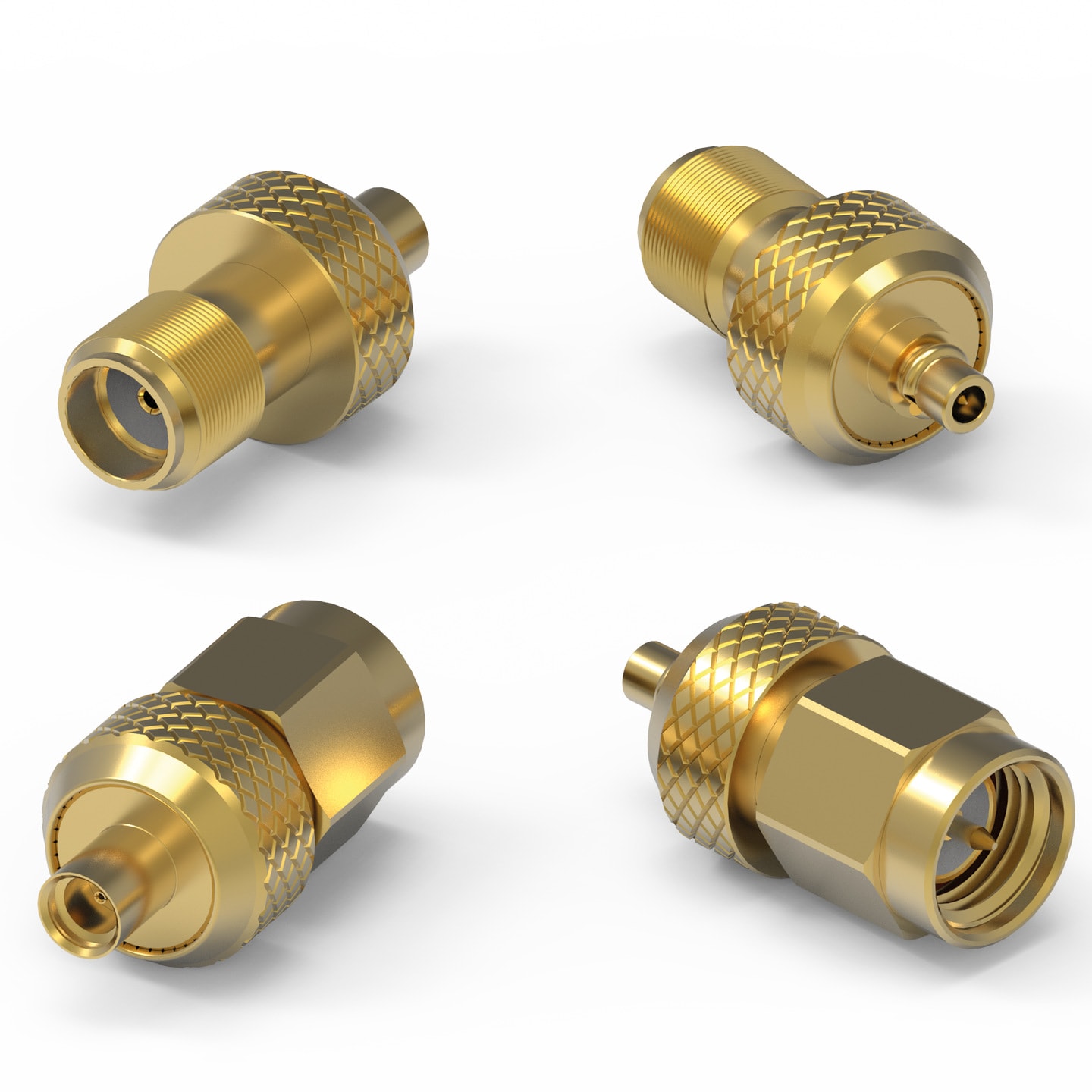

WR-ADPT SMA to MMCX

Bauform	Maße
SMA Jack I MMCX Jack
SMA Jack I MMCX Plug
SMA Plug I MMCX Jack
SMA Plug I MMCX Plug

Merkmale

Interface1: MIL-STD-348
Interface2: IEC 61169-52
Mating Cycle: 500 Cycles
Impedance: 50Ω
Plating: Gold

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Outdoor or humidity environment

Artikeldaten

Alle

SMA Jack I MMCX Jack

SMA Jack I MMCX Plug

SMA Plug I MMCX Jack

SMA Plug I MMCX Plug

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Verbindungsart 1	Gender 1	Verbindungsart 2	Gender 2	Orientierungs typ	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster

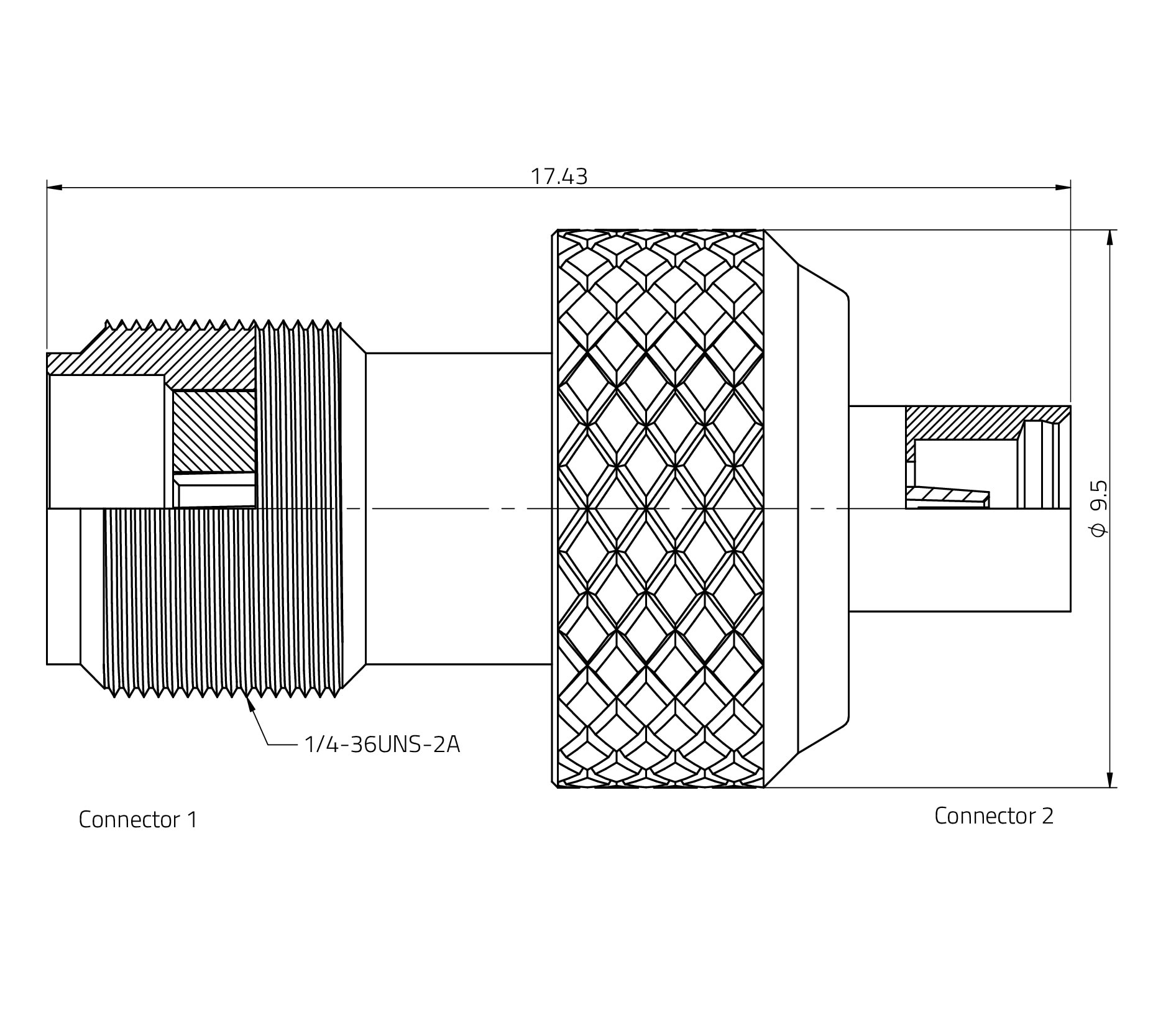

	64403160111000	SPECSMA, Jack, MMCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403160111000 (rev1).pdf \| 1.6 MB IGS Download_IGS_64403160111000 (rev1).igs \| 8 MB STP Download_STP_64403160111000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2MMCX	Gender 2Jack	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	Design Kit –	–Verfügbarkeit prüfen

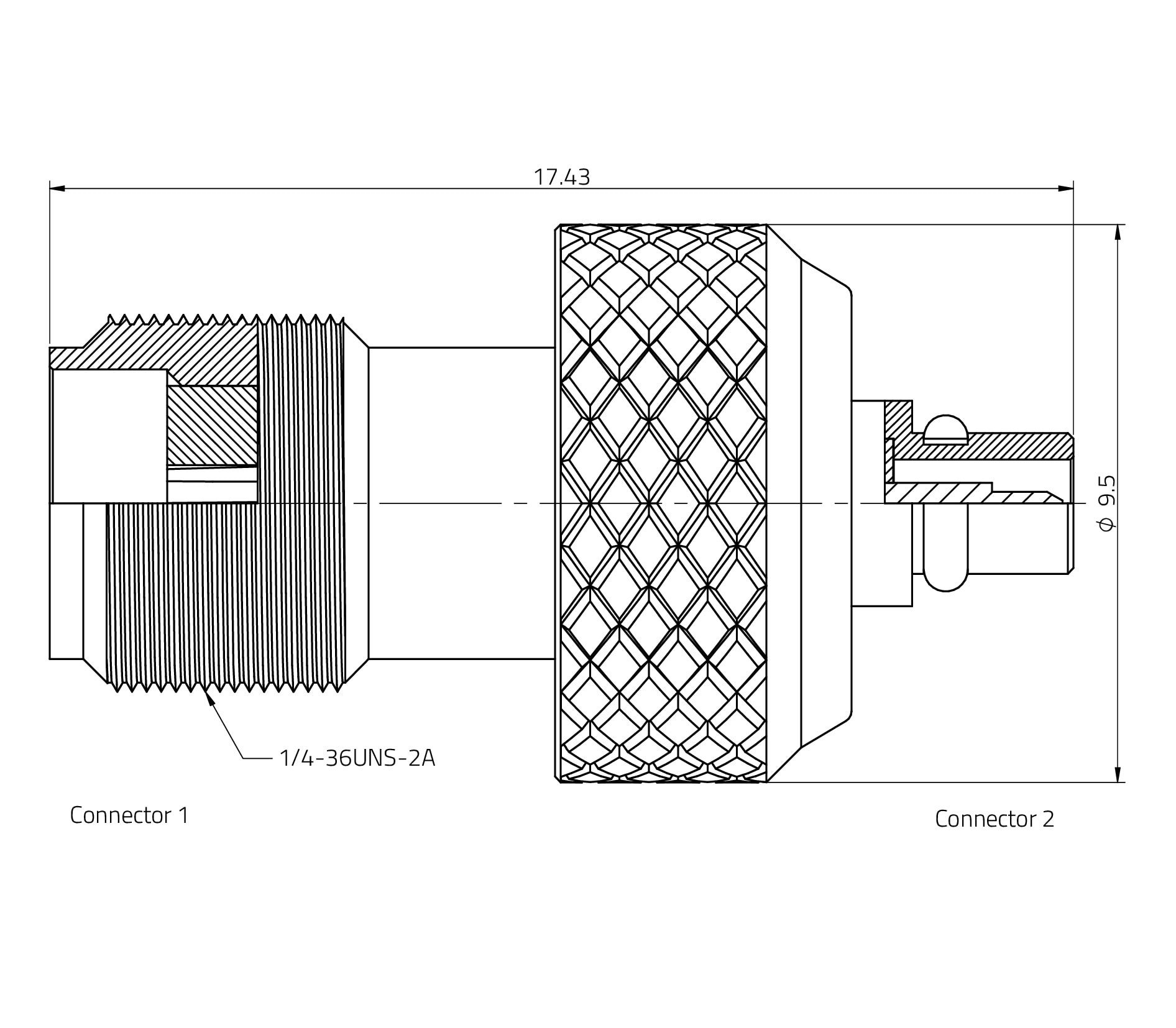

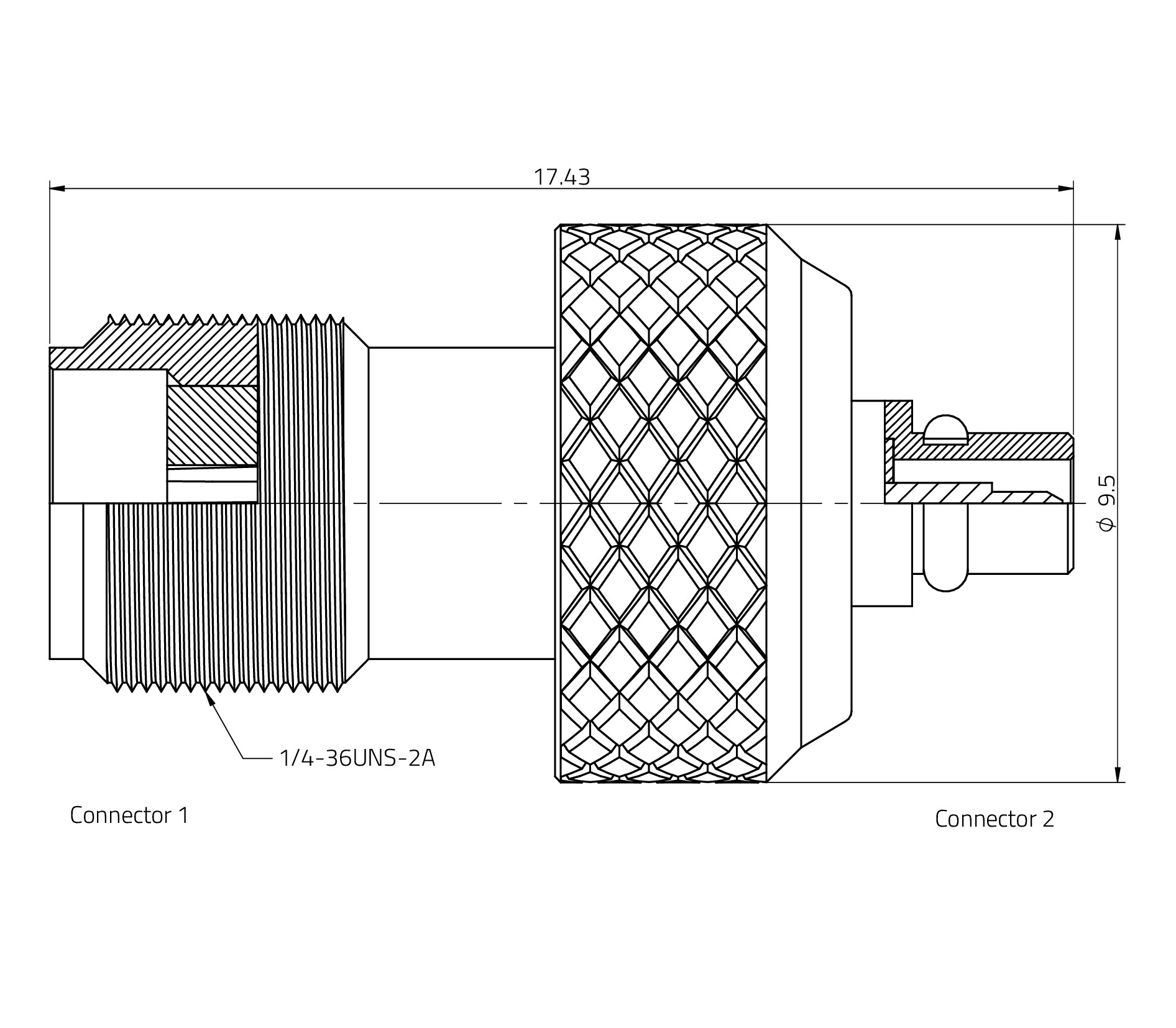

	64403160211000	SPECSMA, Jack, MMCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403160211000 (rev1).pdf \| 1.6 MB IGS Download_IGS_64403160211000 (rev1).igs \| 7.9 MB STP Download_STP_64403160211000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2MMCX	Gender 2Stecker	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	Design Kit –	–Verfügbarkeit prüfen

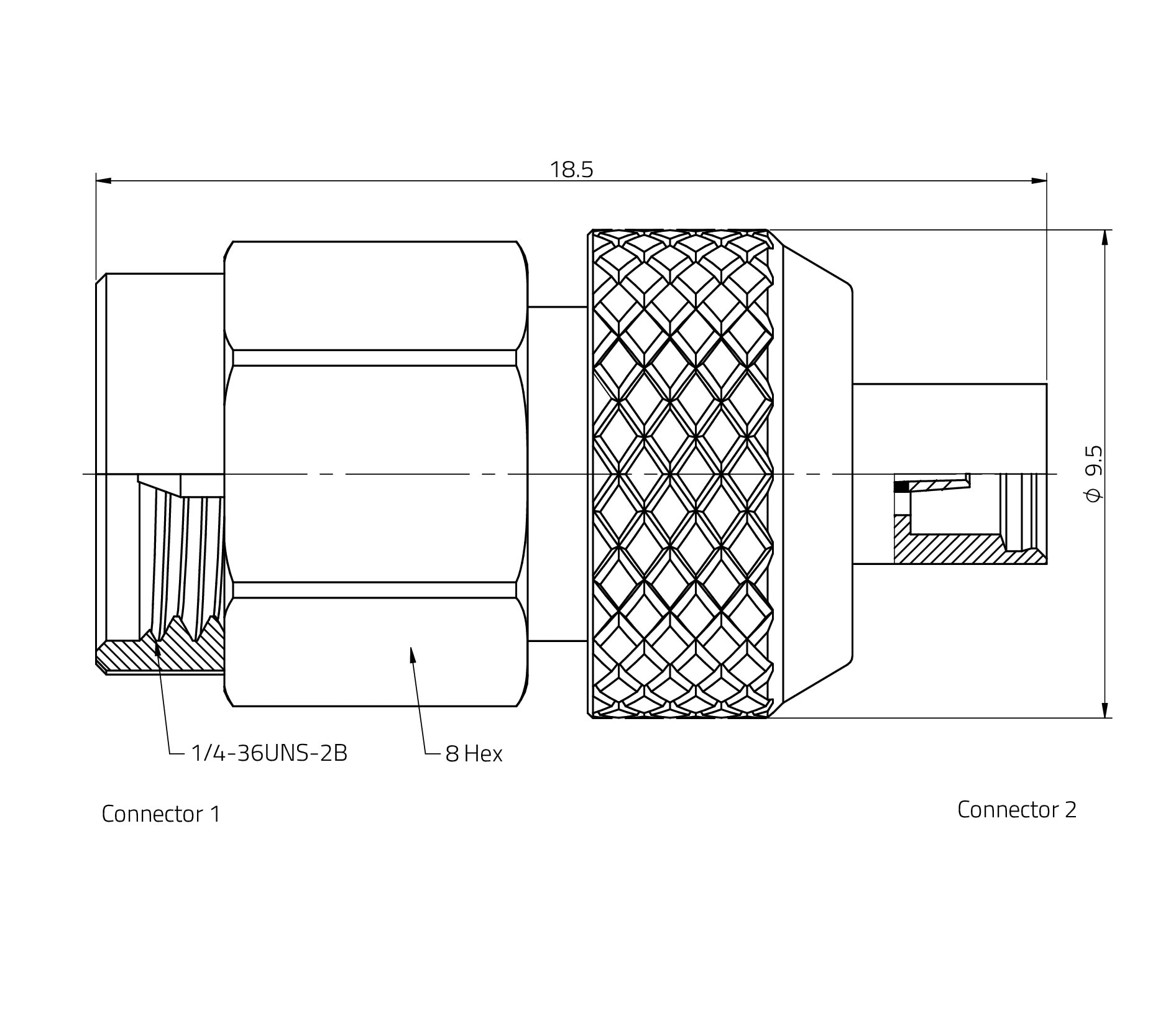

	64403260111000	SPECSMA, Stecker, MMCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64403260111000 (rev1).pdf \| 1 MB IGS Download_IGS_64403260111000 (rev1).igs \| 8.2 MB STP Download_STP_64403260111000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2MMCX	Gender 2Jack	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	Design Kit 630690	–Verfügbarkeit prüfen

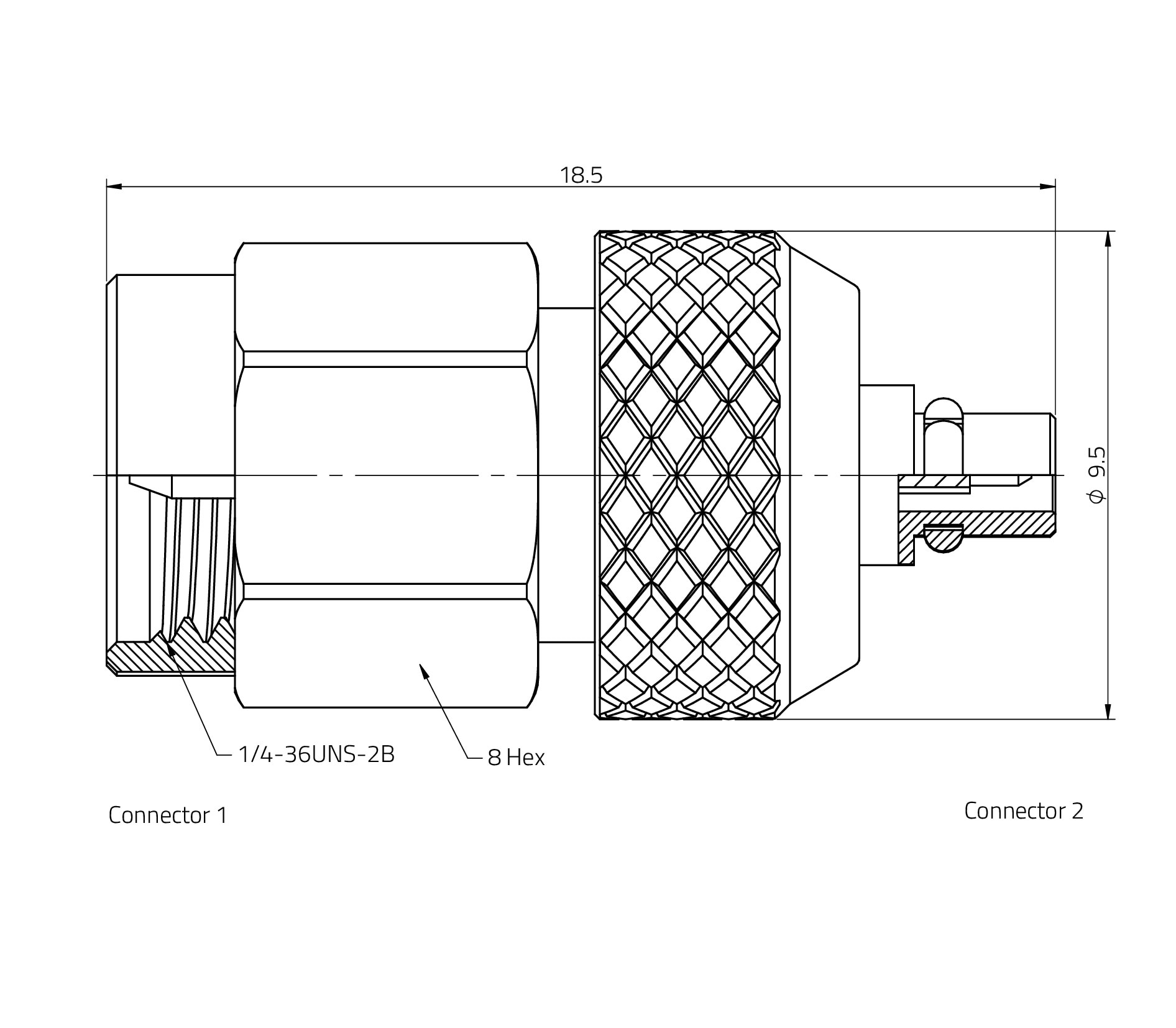

	64403260211000	SPECSMA, Stecker, MMCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403260211000 (rev1).pdf \| 1.1 MB IGS Download_IGS_64403260211000 (rev1).igs \| 8.2 MB STP Download_STP_64403260211000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2MMCX	Gender 2Stecker	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	Design Kit –	–Verfügbarkeit prüfen

Zubehör

WR-ToolRF Torque Wrench for SMA & RPSMA Plugs

Gegenstecker

WR-MMCX PCB THT/SMT

WR-SMA PCB THT/THR/SMT

WR-SMA PCB End Launch

WR-SMA Panel 2-Hole and 4-Hole Flange

WR-MMCX PCB End Launch

WR-SMA PCB Solderless

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Coaxial Solutions
