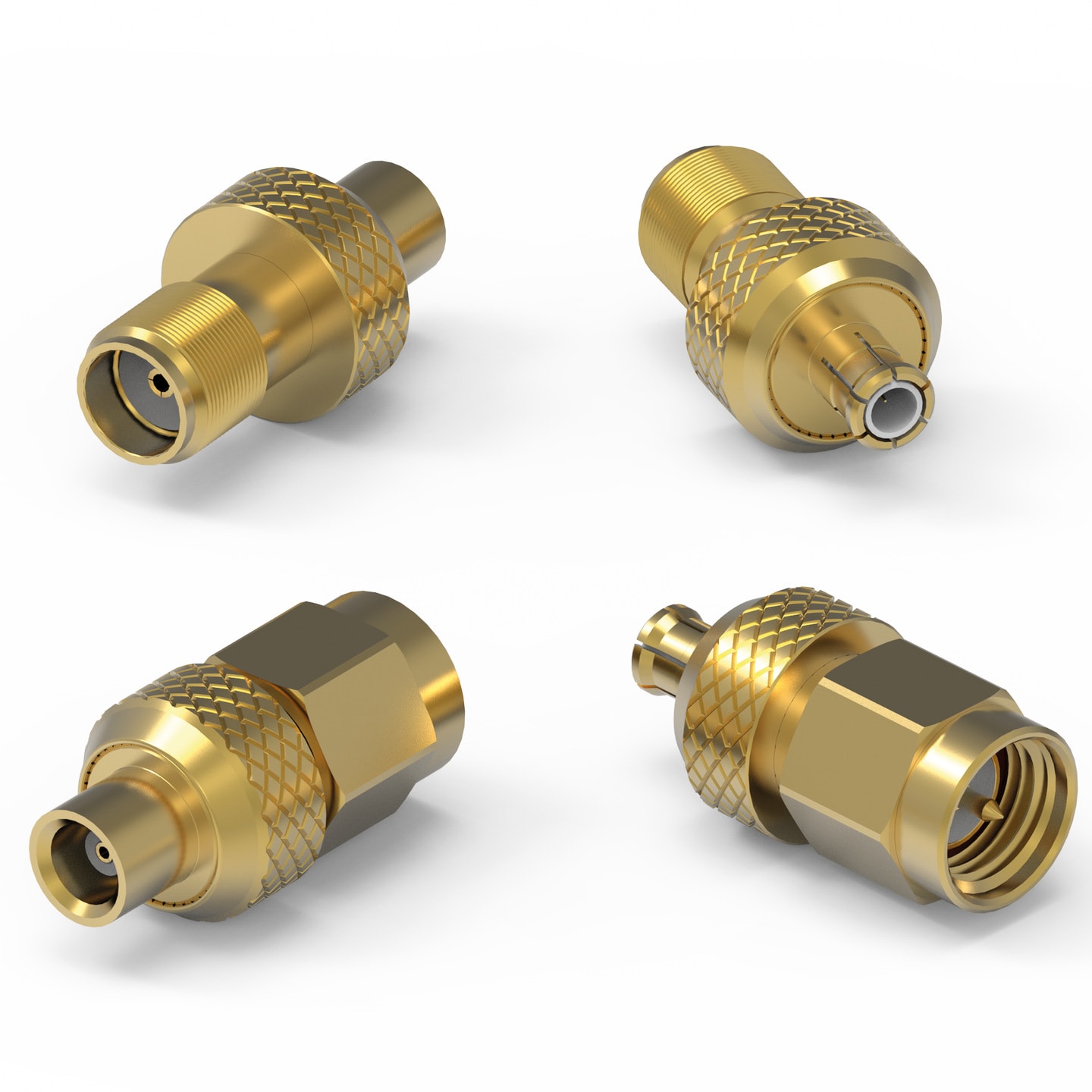

WR-ADPT SMA to MCX

Bauform	Maße
SMA Jack I MCX Jack
SMA Jack I MCX Plug
SMA Plug I MCX Jack
SMA Plug I MCX Plug

Merkmale

Interface 1: MIL-STD-348
Interface 2: IEC 61169-36
Mating Cycle: 500 Cycles
Impedance: 50Ω
Plating: Gold

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Outdoor or humidity environment

Artikeldaten

Alle

SMA Jack I MCX Jack

SMA Jack I MCX Plug

SMA Plug I MCX Jack

SMA Plug I MCX Plug

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Verbindungsart 1	Gender 1	Verbindungsart 2	Gender 2	f	Orientierungs typ	Betriebstemperatur	MusterVerfügbarkeit & Muster

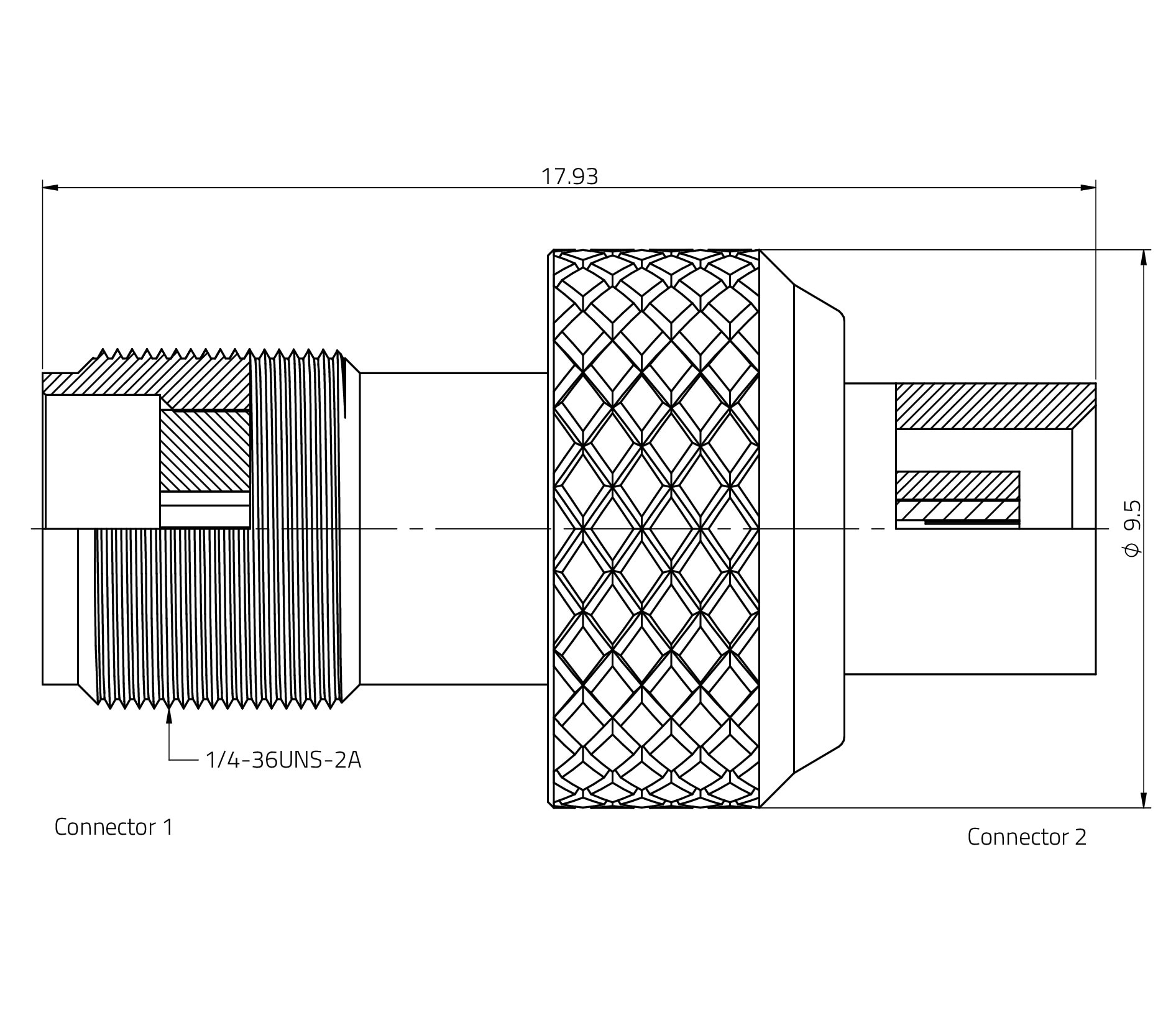

	64403106111000	SPECSMA, Jack, MCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403106111000 (rev1).pdf \| 1.6 MB IGS Download_IGS_64403106111000 (rev1).igs \| 7.9 MB STP Download_STP_64403106111000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2MCX	Gender 2Jack	FrequenzbereichDC~6 GHz	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	–Verfügbarkeit prüfen

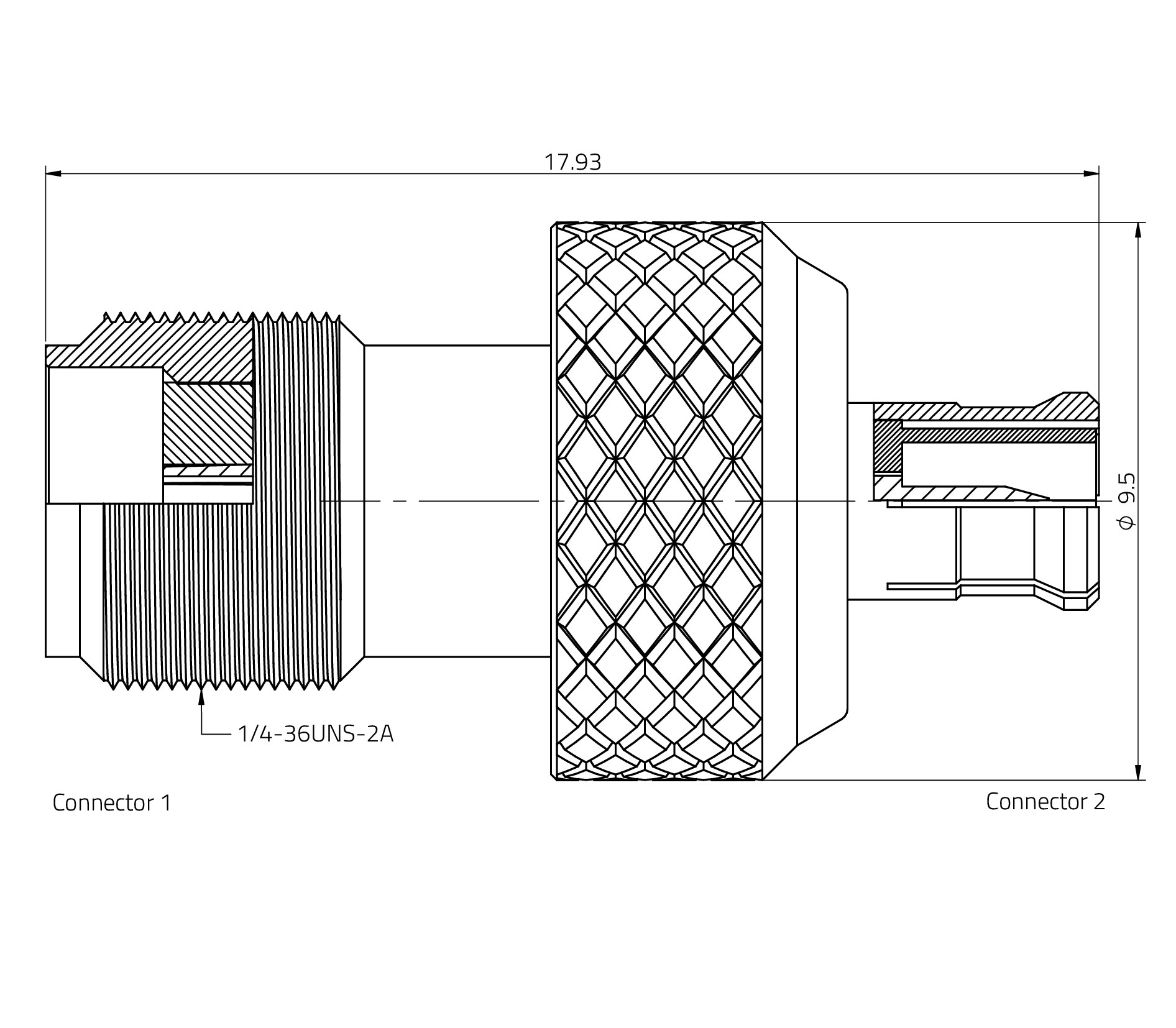

	64403106231000	SPECSMA, Jack, MCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403106231000 (rev1).pdf \| 1.6 MB IGS Download_IGS_64403106231000 (rev1).igs \| 8.3 MB STP Download_STP_64403106231000 (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2MCX	Gender 2Stecker	FrequenzbereichDC~6 GHz	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	–Verfügbarkeit prüfen

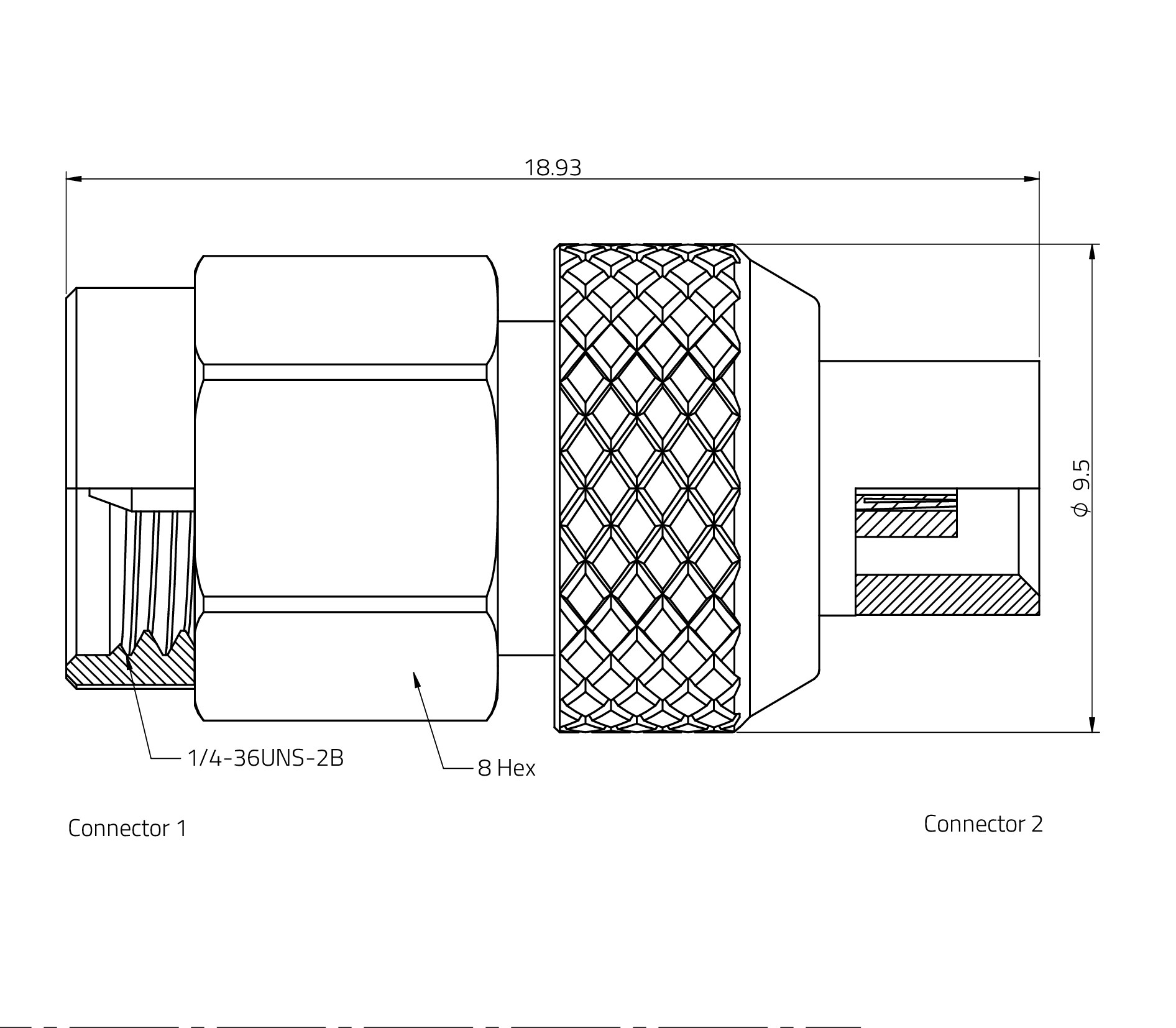

	64403206111000	SPECSMA, Stecker, MCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403206111000 (rev1).pdf \| 1 MB IGS Download_IGS_64403206111000 (rev1).igs \| 8.3 MB STP Download_STP_64403206111000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2MCX	Gender 2Jack	FrequenzbereichDC~6 GHz	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	–Verfügbarkeit prüfen

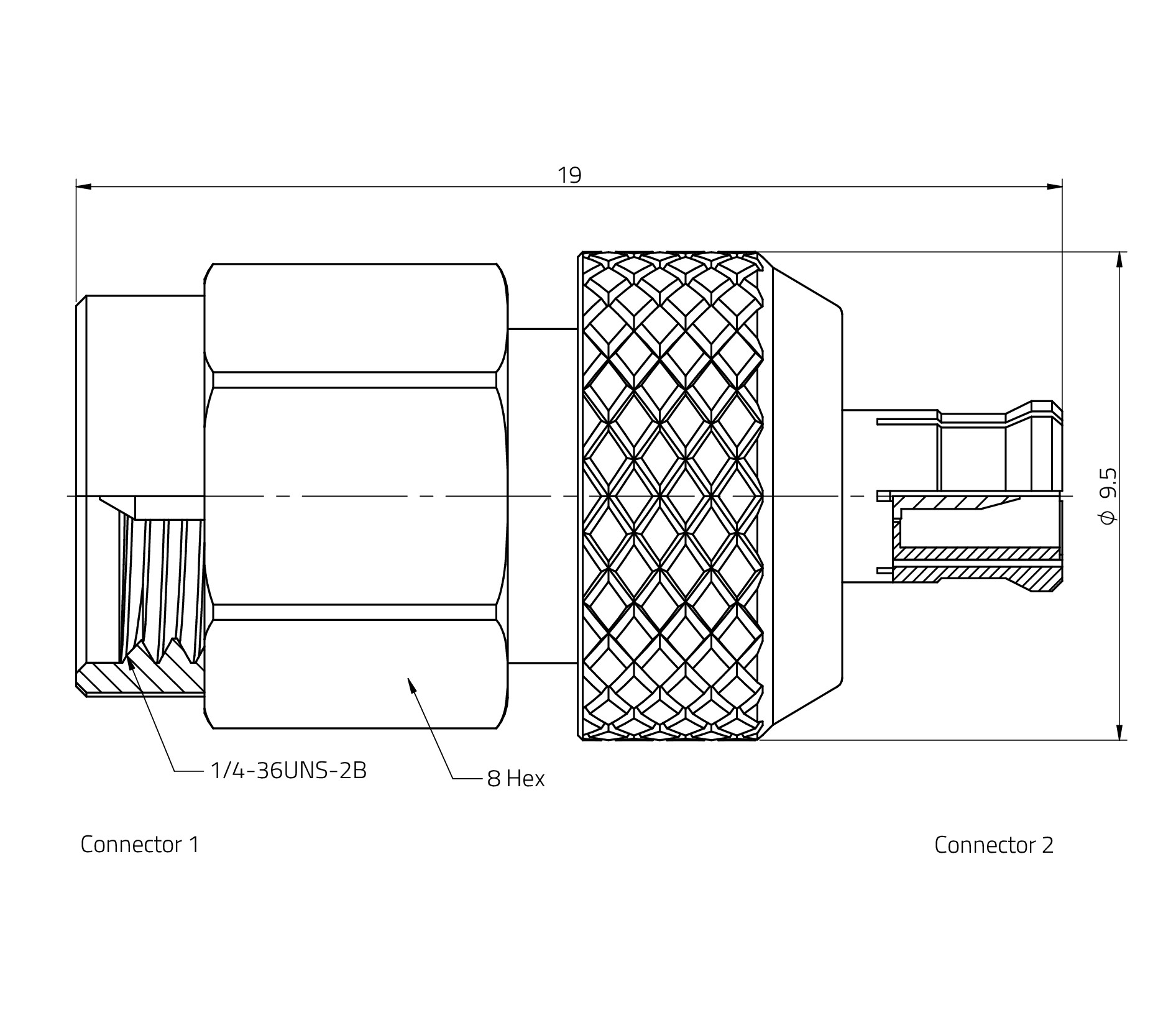

	64403206231000	SPECSMA, Stecker, MCX	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_64403206231000 (rev1).pdf \| 1 MB IGS Download_IGS_64403206231000 (rev1).igs \| 8.6 MB STP Download_STP_64403206231000 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2MCX	Gender 2Stecker	FrequenzbereichDC~6 GHz	Orientierungs typGerade	Betriebstemperatur -55 °C up to +155 °C	–Verfügbarkeit prüfen

Zubehör

WR-ToolRF Torque Wrench for SMA & RPSMA Plugs

Gegenstecker

WR-MCX Panel Connectors

WR-SMA PCB Solderless

WR-MCX PCB End Launch

WR-SMA PCB THT/THR/SMT

WR-SMA PCB End Launch

WR-MCX PCB THT/SMT

WR-SMA Panel 2-Hole and 4-Hole Flange
