WR-ADPT SMA to BNC

Bauform	Maße

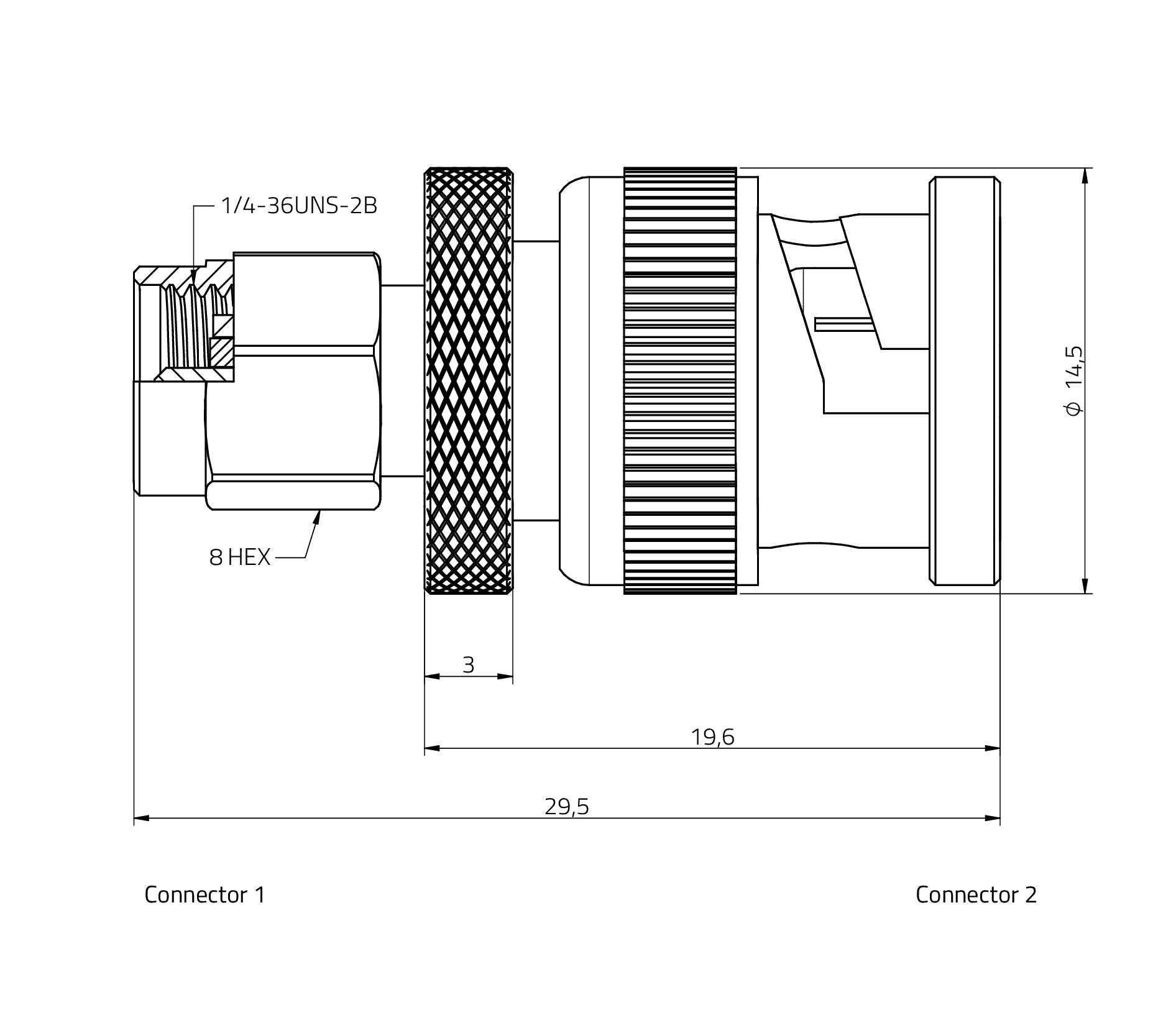

ERW.SMA Straight Plug \| BNC Straight Plug

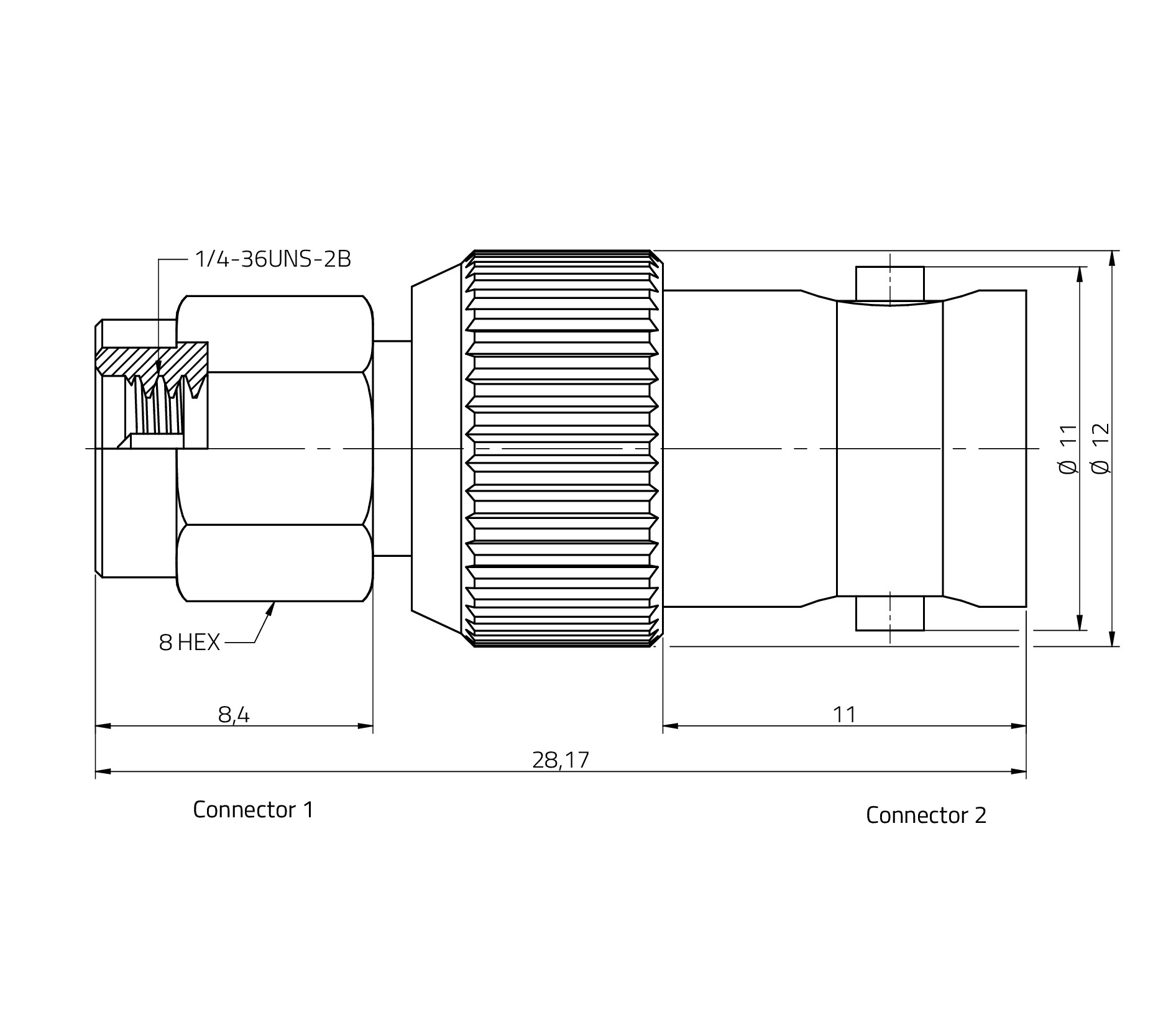

ERW.SMA Straight Plug \| BNC Straight Jack

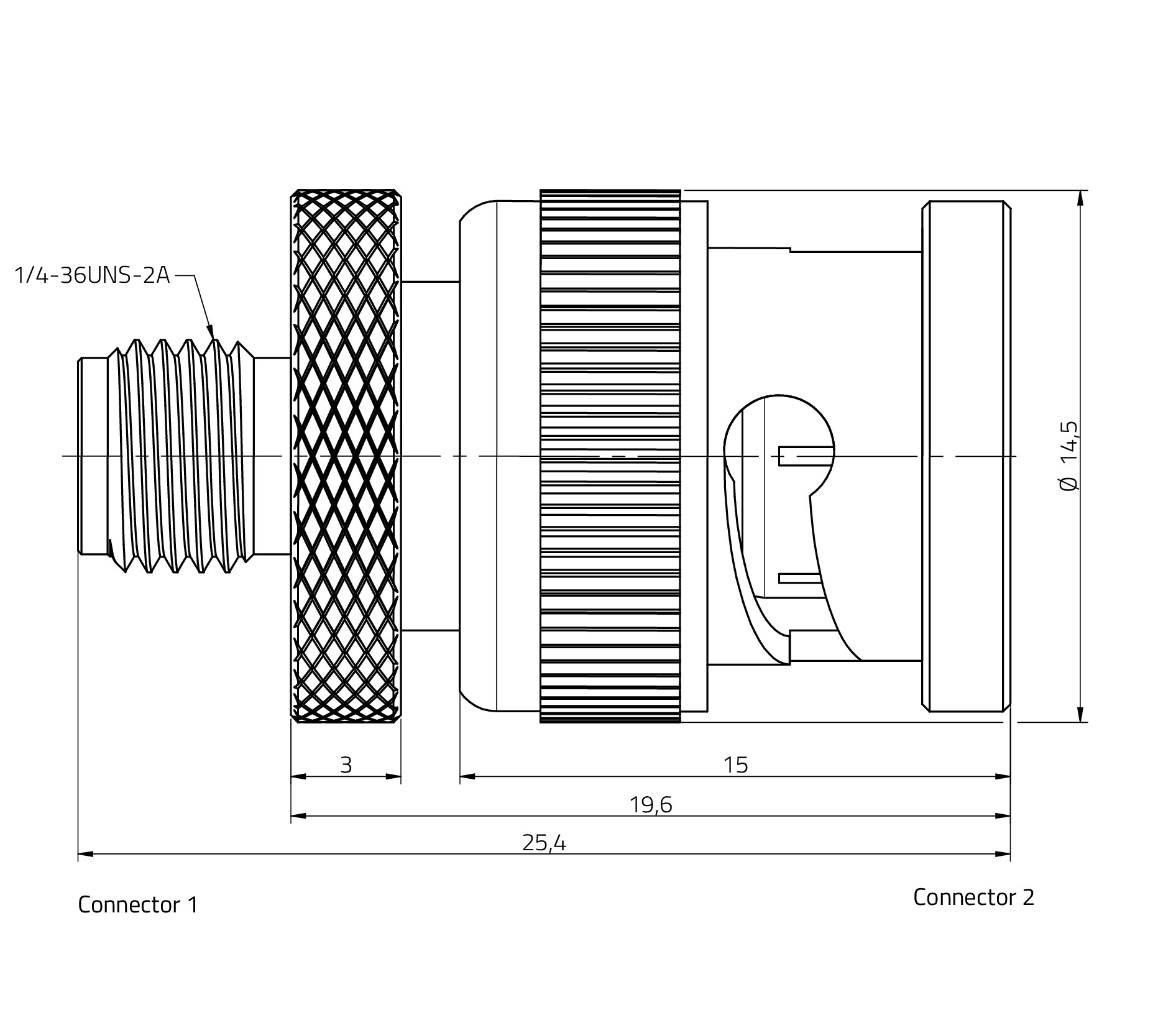

ERW.SMA Straight Jack \| BNC Straight Plug

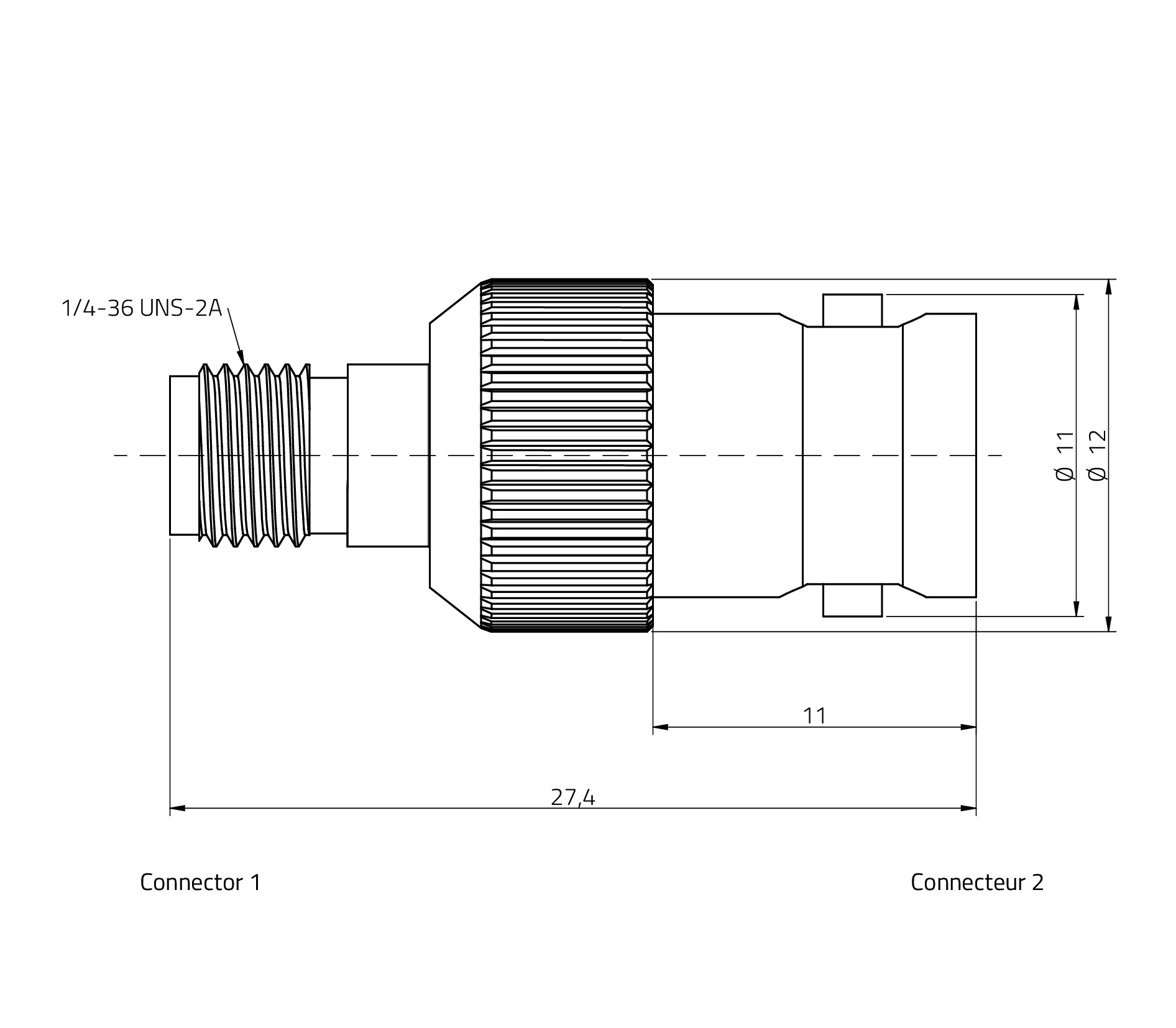

ERW.SMA Straight Jack \| BNC Straight Jack

Merkmale

Interface: MIL-STD-348
Mating Cycle: 100 Cycles
Impedance: 50Ω
Plating: Nickel and Gold
Mating: Screw_SMA (Recommended by torque wrench tool) | Bayonet lock_BNC

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
High power machinery
Outdoor or humidity environment

Artikeldaten

Alle

SMA Straight Plug | BNC Straight Plug

SMA Straight Plug | BNC Straight Jack

SMA Straight Jack | BNC Straight Plug

SMA Straight Jack | BNC Straight Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Verbindungsart 1	Gender 1	Verbindungsart 2	Gender 2	f	Betriebstemperatur	Muster
	64403207211000	SMA, Stecker, BNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403207211000 (rev1).pdf \| 1.8 MB IGS IGS_conADPT_64403207211000 (rev1).igs \| 21.7 MB STP STP_conADPT_64403207211000 (rev1).stp \| 9.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2BNC	Gender 2Stecker	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C
	64403207111000	SMA, Stecker, BNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403207111000 (rev1).pdf \| 451.3 KB IGS IGS_conADPT_64403207111000 (rev1).igs \| 3.3 MB STP STP_conADPT_64403207111000 (rev1).stp \| 792.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2BNC	Gender 2Jack	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C
	64403107211000	SMA, Jack, BNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403107211000 (rev1).pdf \| 1.5 MB IGS IGS_conADPT_64403107211000 (rev1).igs \| 16.9 MB STP STP_conADPT_64403107211000 (rev1).stp \| 6.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2BNC	Gender 2Stecker	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C
	64403107111000	SMA, Jack, BNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403107111000 (rev1).pdf \| 561.4 KB IGS ING_conADPT_64403107111000 (rev1).igs \| 4.6 MB STP STP_conADPT_64403107111000 (rev1).stp \| 1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2BNC	Gender 2Jack	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C
