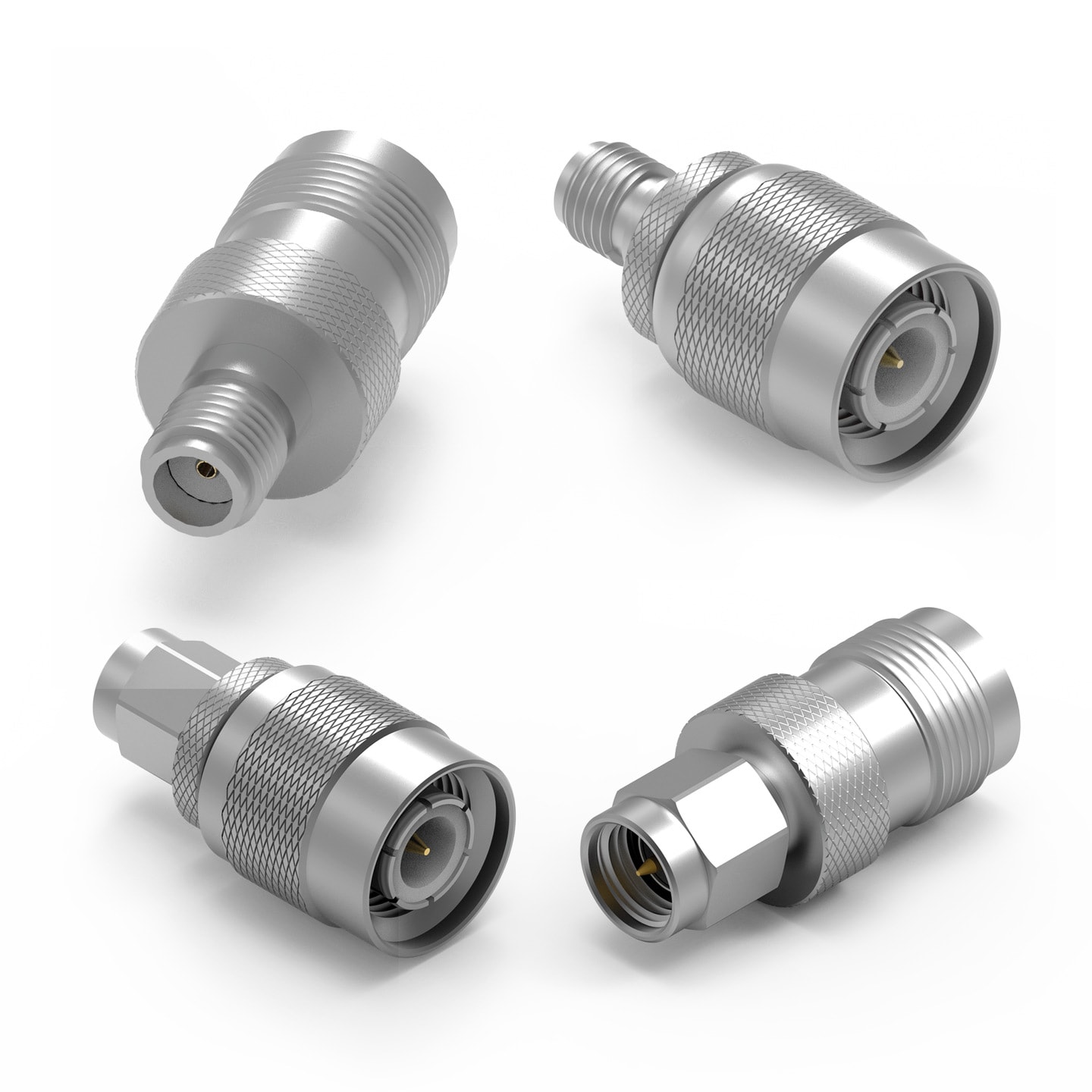

WR-ADPT SMA to TNC

Bauform	Maße
ERW.SMA Straight Plug ┃TNC Straight Plug
ERW.SMA Straight Plug ┃TNC Straight Jack
ERW.SMA Straight Jack ┃TNC Straight Plug
ERW.SMA Straight Jack ┃TNC Straight Jack

Merkmale

Interface: MIL-STD-348
Mating Cycle: 100 Cycles
Impedance: 50Ω
Plating: Nickel and Gold
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
High power machinery
Outdoor or humidity environment

Artikeldaten

Alle

SMA Straight Plug ┃TNC Straight Plug

SMA Straight Plug ┃TNC Straight Jack

SMA Straight Jack ┃TNC Straight Plug

SMA Straight Jack ┃TNC Straight Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Verbindungsart 1	Gender 1	Verbindungsart 2	Gender 2	f	Betriebstemperatur	Muster

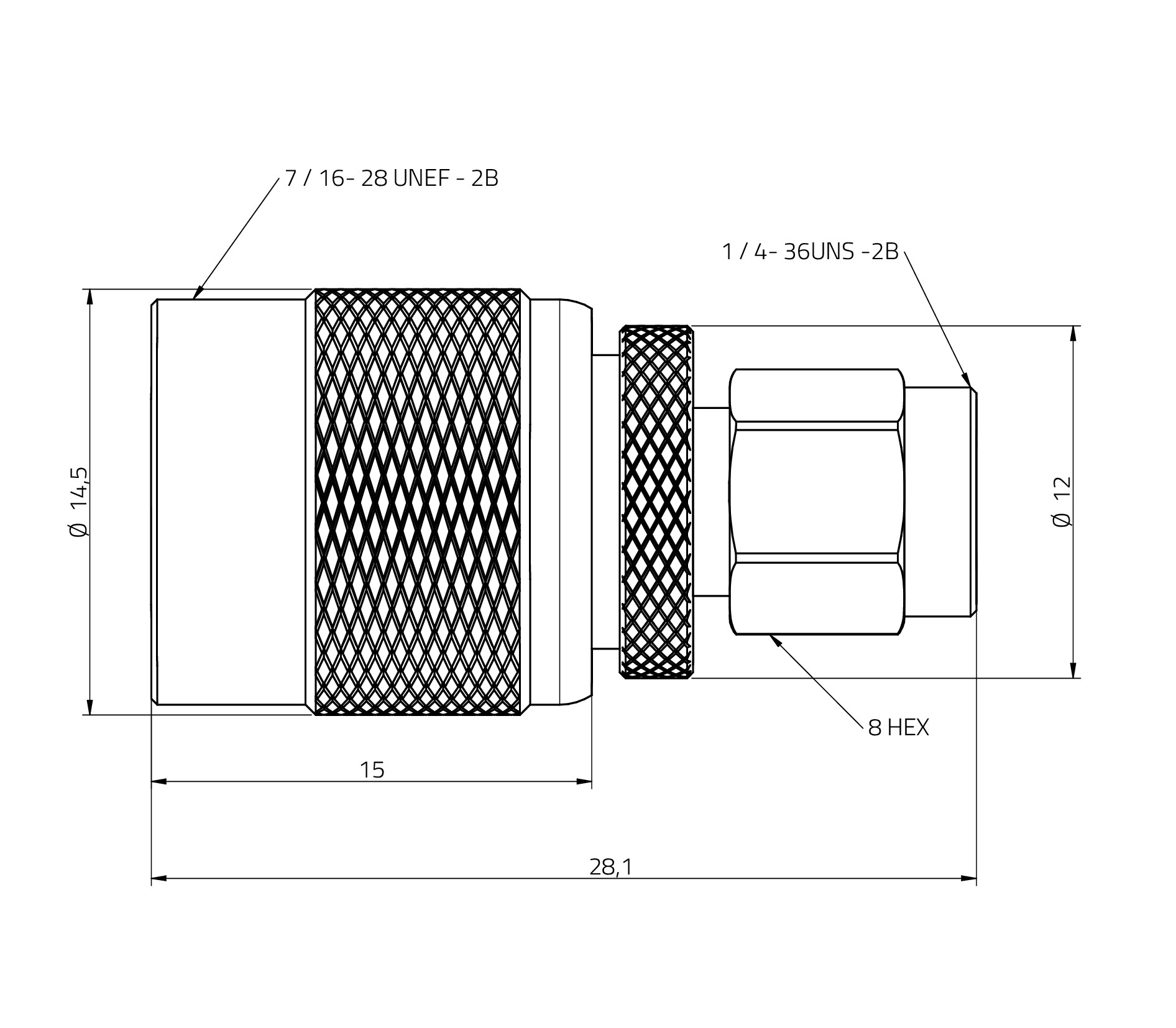

	64403270211000	SMA, Stecker, TNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403270211000 (rev1).pdf \| 3.7 MB IGS IGS_conADPT_64403270211000 (rev1).igs \| 38.7 MB STP STP_conADPT_64403270211000 (rev1).stp \| 14.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2TNC	Gender 2Stecker	FrequenzbereichDC~18 GHz	Betriebstemperatur -40 °C up to +100 °C

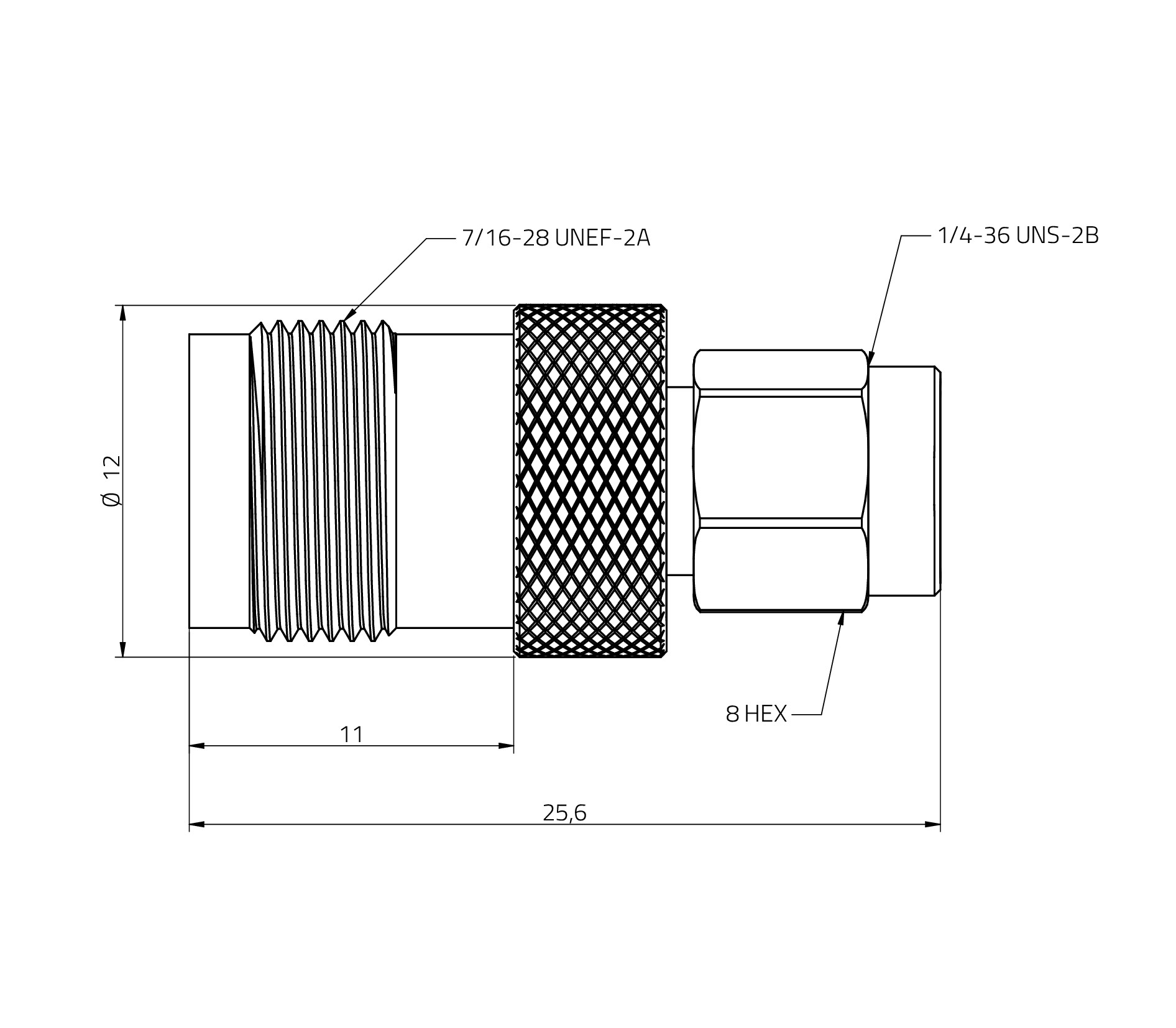

	64403270111000	SMA, Stecker, TNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403270111000 (rev1).pdf \| 1.9 MB IGS IGS_conADPT_64403270111000 (rev1).igs \| 24.6 MB STP STP_conADPT_64403270111000 (rev1).stp \| 12.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2TNC	Gender 2Jack	FrequenzbereichDC~18 GHz	Betriebstemperatur -65 °C up to +165 °C

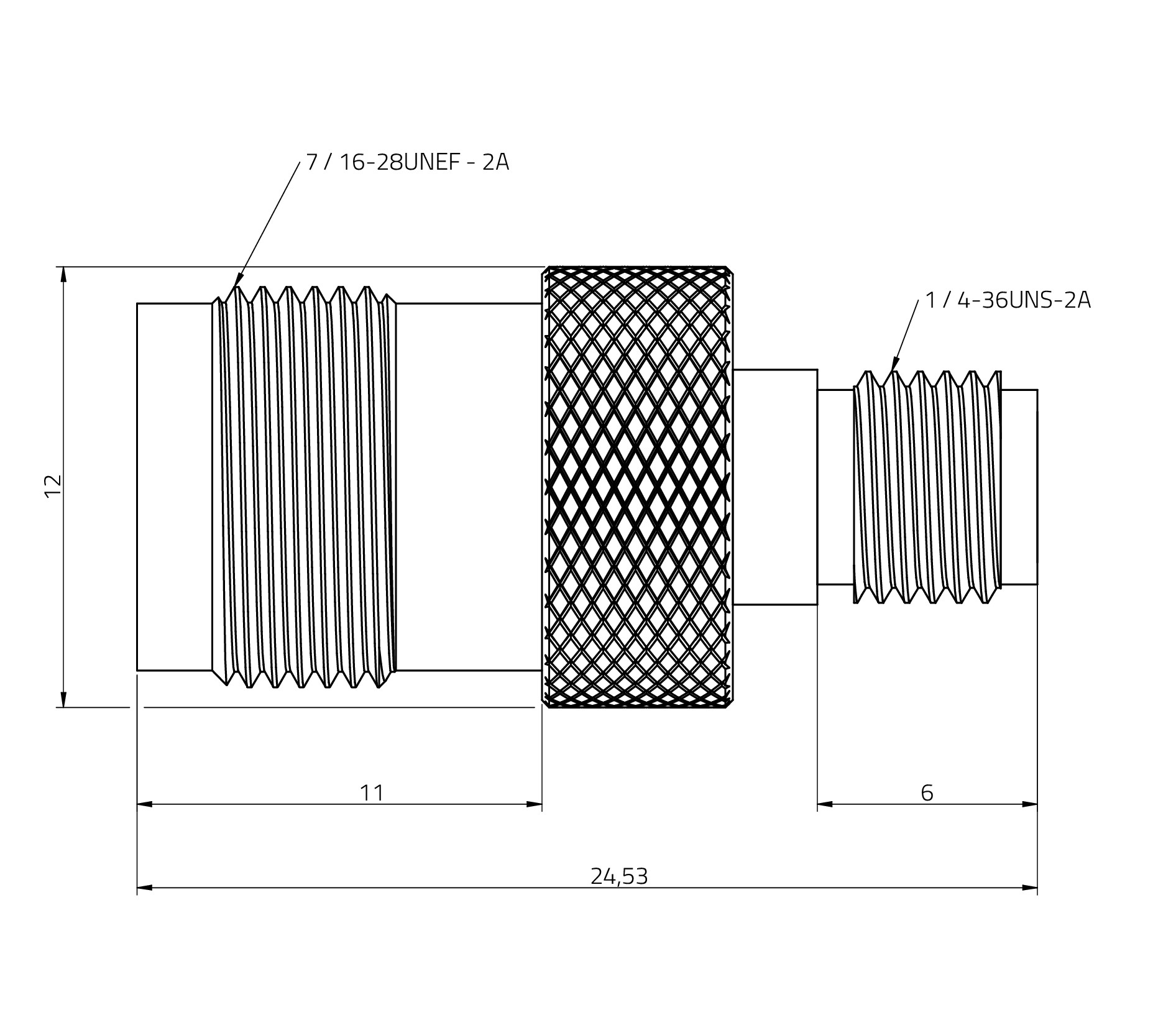

	64403170111000	SMA, Jack, TNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403170111000 (rev1).pdf \| 1.9 MB IGS IGS_conADPT_64403170111000 (rev1).igs \| 24.4 MB STP STP_conADPT_64403170111000 (rev1).stp \| 12.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2TNC	Gender 2Jack	FrequenzbereichDC~18 GHz	Betriebstemperatur -65 °C up to +165 °C

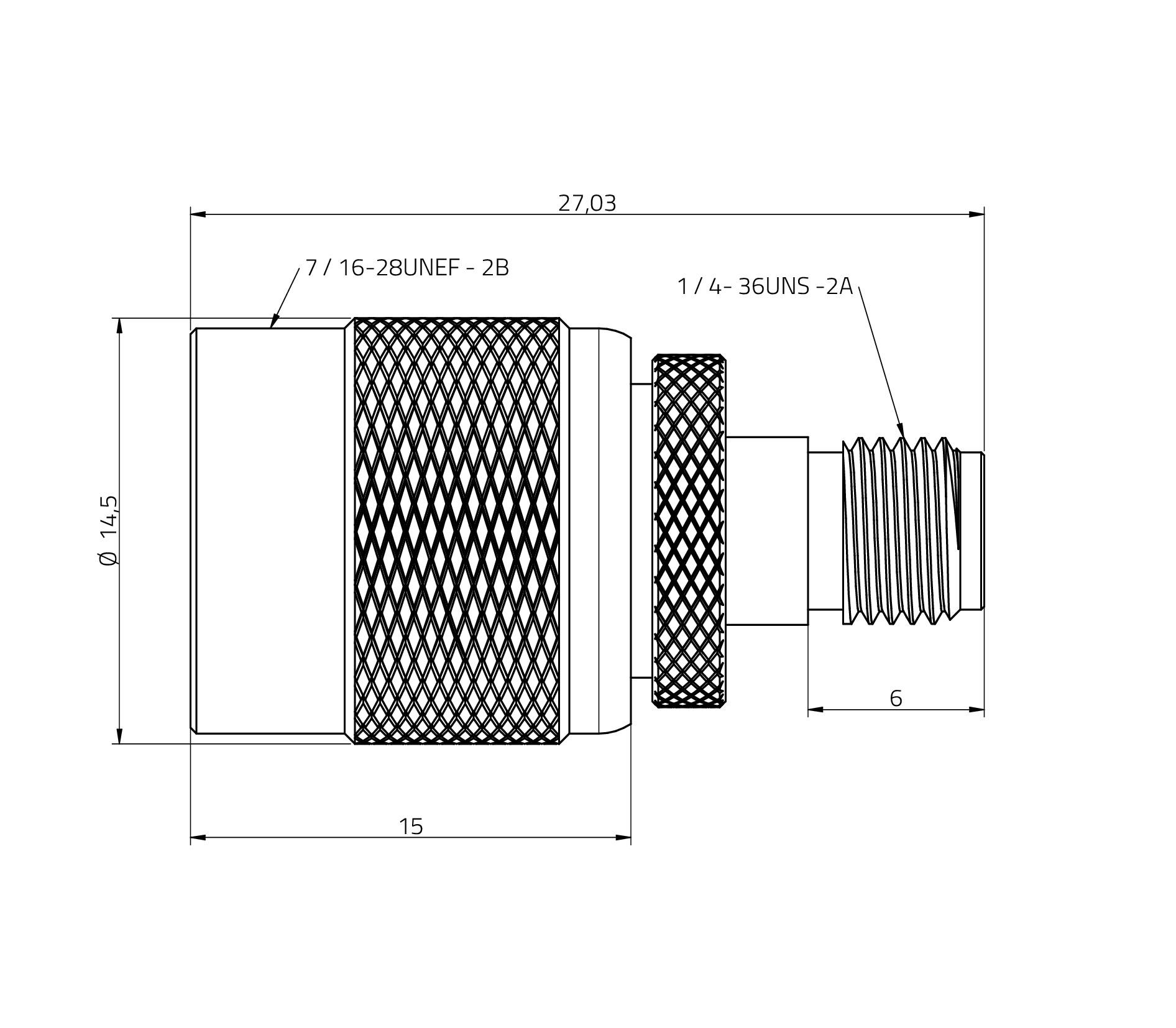

	64403170211000	SMA, Jack, TNC	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_conADPT_64403170211000 (rev1).pdf \| 4.2 MB IGS IGS_conADPT_64403170211000 (rev1).igs \| 38.4 MB STP STP_conADPT_64403170211000 (rev1).stp \| 14.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2TNC	Gender 2Stecker	FrequenzbereichDC~18 GHz	Betriebstemperatur -40 °C up to +100 °C
