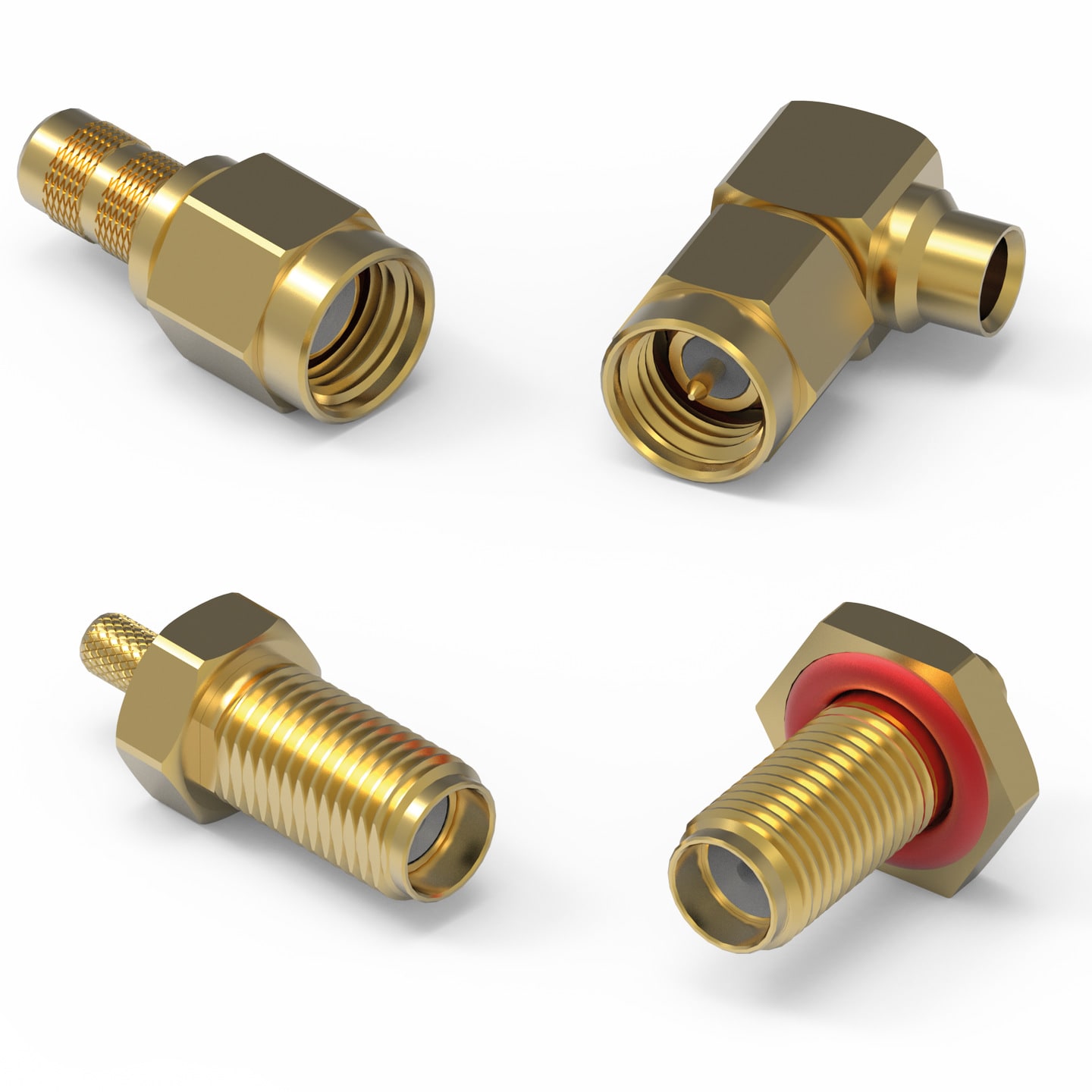

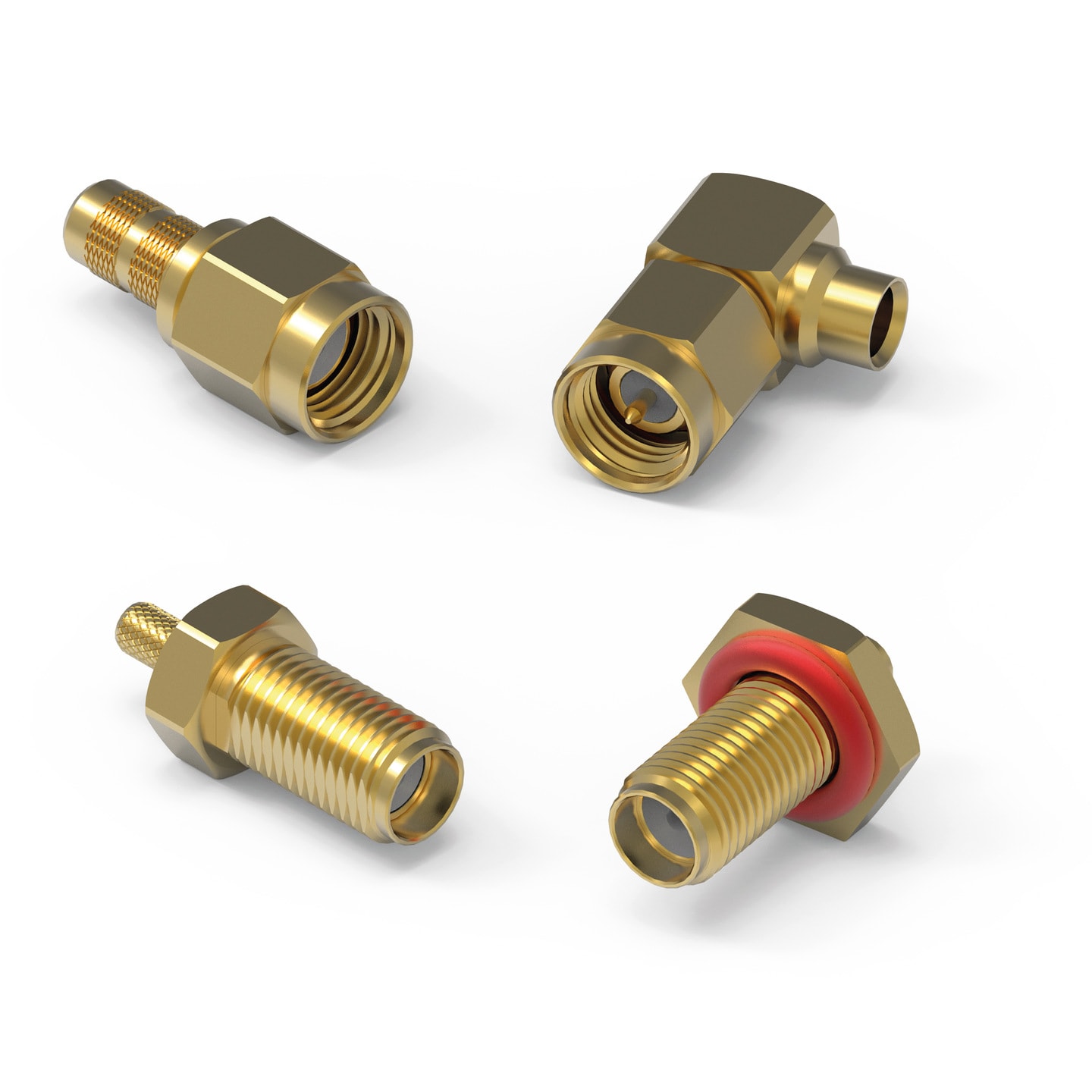

WR-SMA Cable Connectors | Elektromechanische Bauelemente

	Bauform	Maße

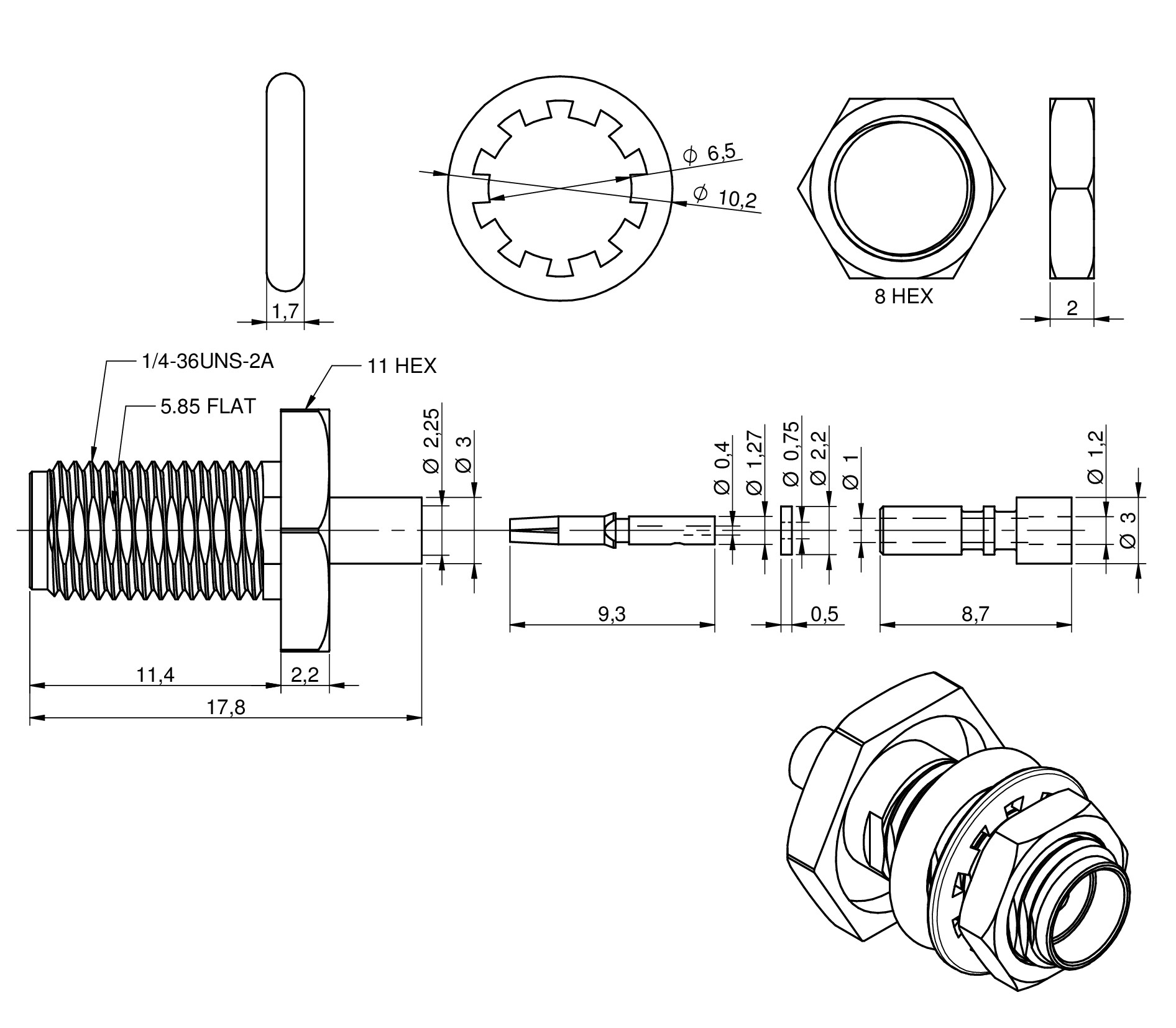

NEU	Straight (Bulkhead) Jack
NEU	Straight Plug

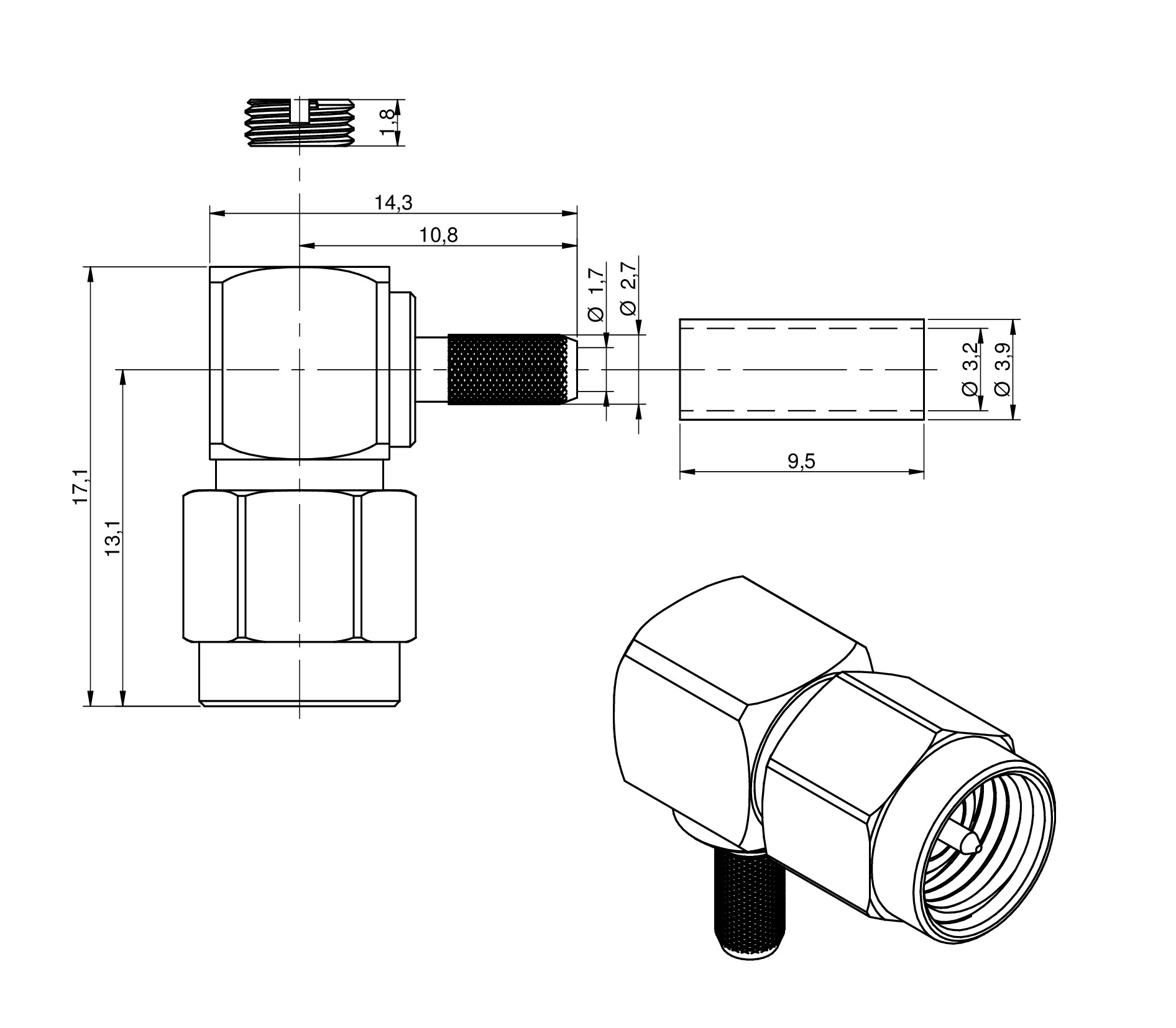

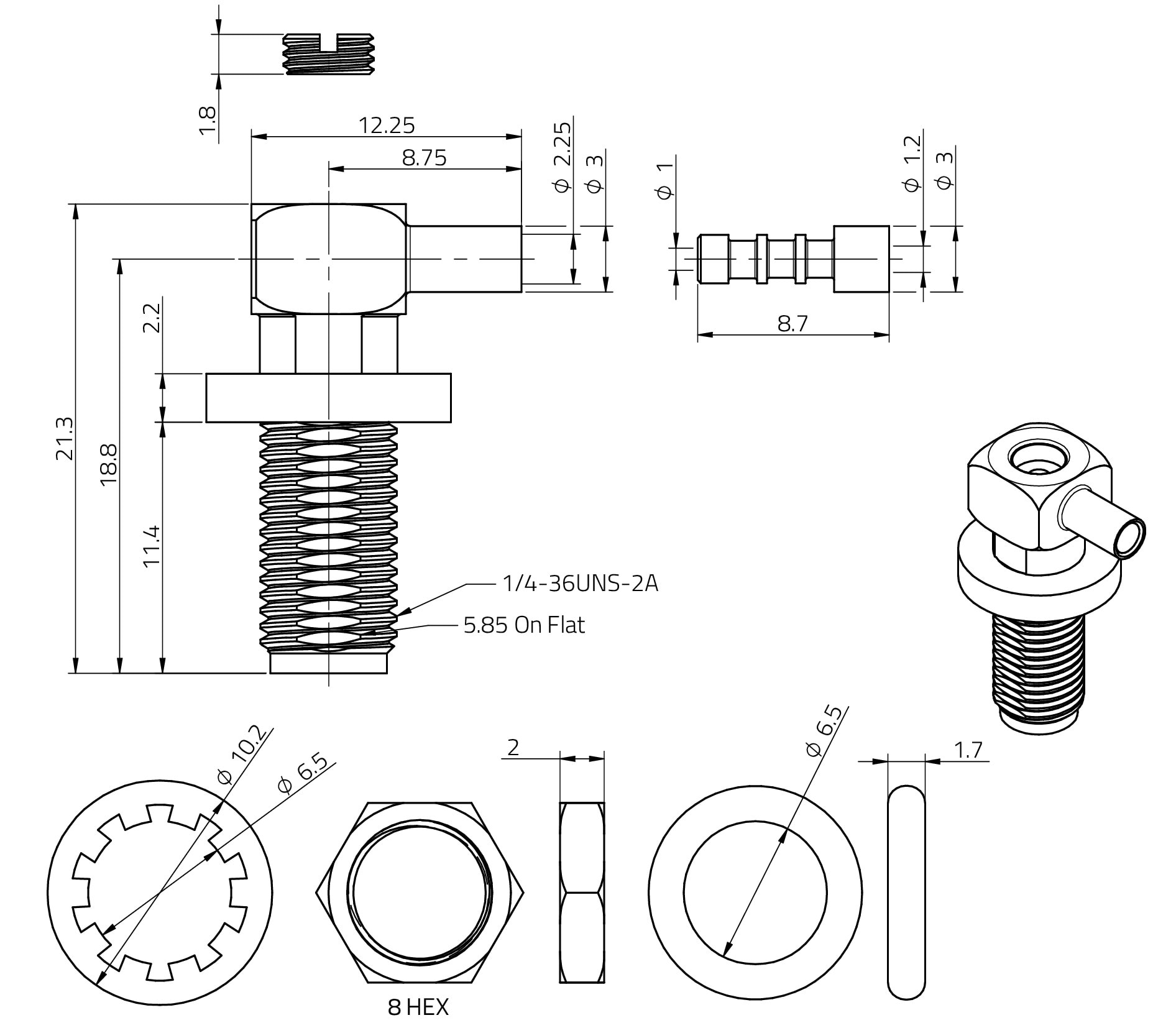

NEU	Right Angle Plug

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000MΩ(min.)
Withstanding Voltage: 1000Vrms(min.)
Ingress Protection: None l IP67
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial application
Electronic consumers and device
Outdoor or humid environment

Application Notes

ANE016 Koaxialkabel und Kabelkonfektionen
PDF

Artikeldaten

Alle

Straight (Bulkhead) Jack

Straight Plug

Right Angle Plug

	Artikel Nr.	Datenblatt	Manual	Downloads	Schutzart	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Design Kit
	60329421110820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60329421110820 (rev1).pdf \| 863.5 KB IGS Download_IGES_60329421110820 (rev1).iges \| 2.3 MB STP Download_STEP_60329421110820 (rev1).stp \| 654.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG405.085	Hand-Formable	DC~18 GHz	Solder	Ø 0.6	603001
	60329421110720	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60329421110720 (rev1).pdf \| 853.5 KB IGS Download_IGES_60329421110720 (rev1).iges \| 2.3 MB STP Download_STEP_60329421110720 (rev1).stp \| 644.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG402.141	Hand-Formable	DC~18 GHz	Solder	Ø 1.0	603001
	60326521110320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326521110320 (rev1).iges \| 12.1 MB STP STP_60326521110320 (rev1).stp \| 4.9 MB Alle 2 Dateien als ZIP herunterladen ZIP	IP67	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	0,6 Ø	–
	60326521112220	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326521112220 (rev1).iges \| 3.1 MB STP STP_60326521112220 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	IP67	1.32	Flexible	DC~6 GHz	Crimp	0,4 Ø	–
	60326521112320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326521112320 (rev1).iges \| 3.1 MB STP STP_60326521112320 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	IP67	1.37	Flexible	DC~6 GHz	Crimp	0,4 Ø	–
	60326420112320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326420112320 (rev1).iges \| 3.1 MB STP STP_60326420112320 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	None	1.37	Flexible	DC~6 GHz	Crimp	0,4 Ø	–
	60326420112220	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326420112220 (rev1).iges \| 3.1 MB STP STP_60326420112220 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	None	1.32	Flexible	DC~6 GHz	Crimp	0,4 Ø	–
	60326421110620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60326421110620 (rev1).pdf \| 2.1 MB IGS Download_IGES_60326421110620 (rev1).iges \| 11.6 MB STP Download_STEP_60326421110620 (rev1).stp \| 4.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	Ø 0.6	603001
	60326421110420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60326421110420 (rev1).pdf \| 932.3 KB IGS Download_IGES_60326421110420 (rev1).iges \| 2.6 MB STP Downloads_STEP_60326421110420 (rev1).stp \| 680.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG178/RG196	Flexible	DC~3 GHz	Crimp	Ø 0.4	603001
	60326421110320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60326421110320 (rev1).pdf \| 2.1 MB IGS Download_IGES_60326421110320 (rev1).iges \| 11.6 MB STP Download_STEP_60326421110320 (rev1).stp \| 4.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	Ø 0.6	603001
	60326421110220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60326421110220 (rev1).pdf \| 2.2 MB IGS Download_IGES_60326421110220 (rev1).iges \| 21.2 MB STP Download_STEP_60326421110220 (rev1).stp \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG142/RG55/RG223/RG400	Flexible	DC~6 GHz	Crimp	Ø 1.1	603001
	60326421110120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60326421110120 (rev1).pdf \| 2.2 MB IGS Download_IGES_60326421110120 (rev1).iges \| 22.7 MB STP Download_STEP_60326421110120 (rev1).stp \| 4.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG58/RG141	Flexible	DC~1 GHz	Crimp	Ø 1.05	603001
	60326420112120	SPEC	PDF	3 Dateien CAD-Dateien ZIP IGS IGES_60326420112120 (rev1).iges \| 3.1 MB STP STP_60326420112120 (rev1).stp \| 1 MB Sonstige ZIP PDF 60326420112220_Assembly instructions (rev1).pdf \| 107.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	1.13	Flexible	DC~6 GHz	Crimp	0,4 Ø	–
	60326521112120	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326521112120 (rev1).iges \| 3.1 MB STP STP_60326521112120 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	IP67	1.32	Flexible	DC~6 GHz	Crimp	0,4 Ø	–
	60326521110420	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_60326521110420 (rev1).iges \| 3.1 MB STP STP_60326521110420 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	IP67	RG178/RG196	Flexible	DC~3 GHz	Crimp	0,4 Ø	–
	60349021210820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60349021210820 (rev1).pdf \| 491.2 KB IGS Download_IGES_60349021210820 (rev1).iges \| 973.3 KB STP Download_Step_60349021210820 (rev1).stp \| 511.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG405/.085"	Hand-Formable	DC~18 GHz	Solder	Ø 0.6	603001
	60346021210220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60346021210220 (rev1).pdf \| 1.8 MB IGS Download_IGES_60346021210220 (rev1).iges \| 11.9 MB STP Download_STEP_60346021210220 (rev1).stp \| 5.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG142/RG55/RG223/RG400	Flexible	DC~6 GHz	Crimp	Ø 1.1	603001
	60349021210720	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60349021210720 (rev1).pdf \| 485.1 KB IGS Download_IGES_60349021210720 (rev1).iges \| 945.1 KB STP Download_Step_60349021210720 (rev1).stp \| 504.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG402/.141"	Hand-Formable	DC~18 GHz	Solder	Ø 1.0	603001
	60346021210120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60346021210120 (rev1).pdf \| 1.6 MB IGS Download_IGES_60346021210120 (rev1).iges \| 11.9 MB STP Download_STEP_60346021210120 (rev1).stp \| 5.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG58/RG141	Flexible	DC~1 GHz	Crimp	Ø 1.05	603001
	60346021210420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60346021210420 (rev1).pdf \| 1.6 MB IGS Download_IGES_60346021210420 (rev1).iges \| 11.2 MB STP Download_STEP_60346021210420 (rev1).stp \| 6.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG178/RG196	Flexible	DC~3 GHz	Crimp	Ø 0.4	603001
	60346021210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60346021210320 (rev1).pdf \| 2.3 MB IGS Download_IGES_60346021210320 (rev1).iges \| 17 MB STP Download_STEP_60346021210320 (rev1).stp \| 9.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	Ø 0.6	603001
	60346021210620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60346021210620 (rev1).pdf \| 2.3 MB IGS Download_IGES_60346021210620 (rev1).iges \| 17 MB STP Download_STEP_60346021210620 (rev1).stp \| 9.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	Ø 0.6	603001
	60339021210820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60339021210820 (rev1).pdf \| 724 KB IGS Download_IGES_60339021210820 (rev1).iges \| 1.6 MB STP Download_STEP_60339021210820 (rev1).stp \| 462.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG405/.085"	Hand-Formable	DC~12.4 GHz	Solder	–	603001
	60339021210720	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60339021210720 (rev1).pdf \| 738.8 KB IGS Download_IGES_60339021210720 (rev1).iges \| 1.6 MB STP Download_Step_60339021210720 (rev1).stp \| 446.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG402/.141"	Hand-Formable	DC~12.4 GHz	Solder	–	603001
	60336021210220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60336021210220 (rev1).pdf \| 3.5 MB IGS Download_IGES_60336021210220 (rev1).iges \| 24.9 MB STP Download_STEP_60336021210220 (rev1).stp \| 16.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG142/RG55/RG223/RG400	Flexible	DC~6 GHz	Crimp	–	603001
	60336021210120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60336021210120 (rev1).pdf \| 3.5 MB IGS Download_IGES_60336021210120 (rev1).iges \| 24.9 MB STP Download_STEP_60336021210120 (rev1).stp \| 16.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG58/RG141	Flexible	DC~1 GHz	Crimp	–	603001
	60336021210420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60336021210420 (rev1).pdf \| 1.4 MB IGS Download_IGES_60336021210420 (rev1).iges \| 9.2 MB STP Download_STEP_60336021210420 (rev1).stp \| 4.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG178/RG196	Flexible	DC~3 GHz	Crimp	–	603001
	60336021210620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60336021210620 (rev1).pdf \| 3.8 MB IGS Download_IGES_60336021210620 (rev1).iges \| 28.8 MB STP Download_STEP_60336021210620 (rev1).stp \| 20.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	–	603001
	60336021210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60336021210320 (rev1).pdf \| 3.8 MB IGS Download_IGES_60336021210320 (rev1).iges \| 28.8 MB STP Download_STEP_60336021210320 (rev1).stp \| 20.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	None	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	–	603001
NEU	60346020212120	SPEC	PDF	–	None	1.13	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
NEU	60346020212220	SPEC	PDF	–	None	1.32	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
NEU	60346020212320	SPEC	PDF	–	None	1.37	Flexible	DC~6 GHz	Crimp	Ø 0.4	–

	Artikel Nr.	Datenblatt
	60329421110820	SPEC
	60329421110720	SPEC
	60326521110320	SPEC
	60326521112220	SPEC
	60326521112320	SPEC
	60326420112320	SPEC
	60326420112220	SPEC
	60326421110620	SPEC
	60326421110420	SPEC
	60326421110320	SPEC
	60326421110220	SPEC
	60326421110120	SPEC
	60326420112120	SPEC
	60326521112120	SPEC
	60326521110420	SPEC
	60349021210820	SPEC
	60346021210220	SPEC
	60349021210720	SPEC
	60346021210120	SPEC
	60346021210420	SPEC
	60346021210320	SPEC
	60346021210620	SPEC
	60339021210820	SPEC
	60339021210720	SPEC
	60336021210220	SPEC
	60336021210120	SPEC
	60336021210420	SPEC
	60336021210620	SPEC
	60336021210320	SPEC
NEU	60346020212120	SPEC
NEU	60346020212220	SPEC
NEU	60346020212320	SPEC

Muster

		Artikel Nr.	Datenblatt	Manual	Downloads	Schutzart	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-SMA Cable Connectors

Mehr erfahren

Installation Guide
PDF
