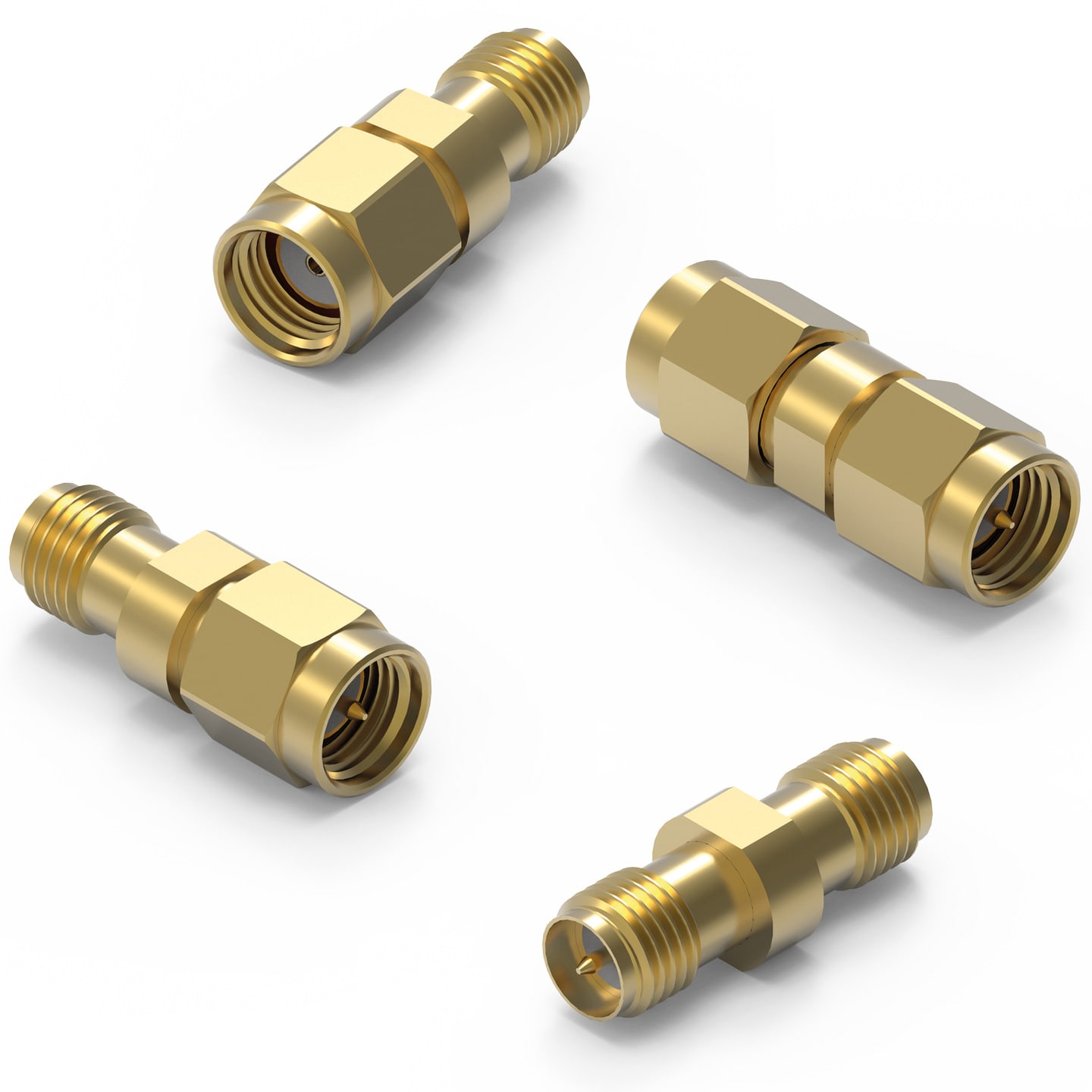

WR-ADPT RP SMA to SMA

Bauform	Maße

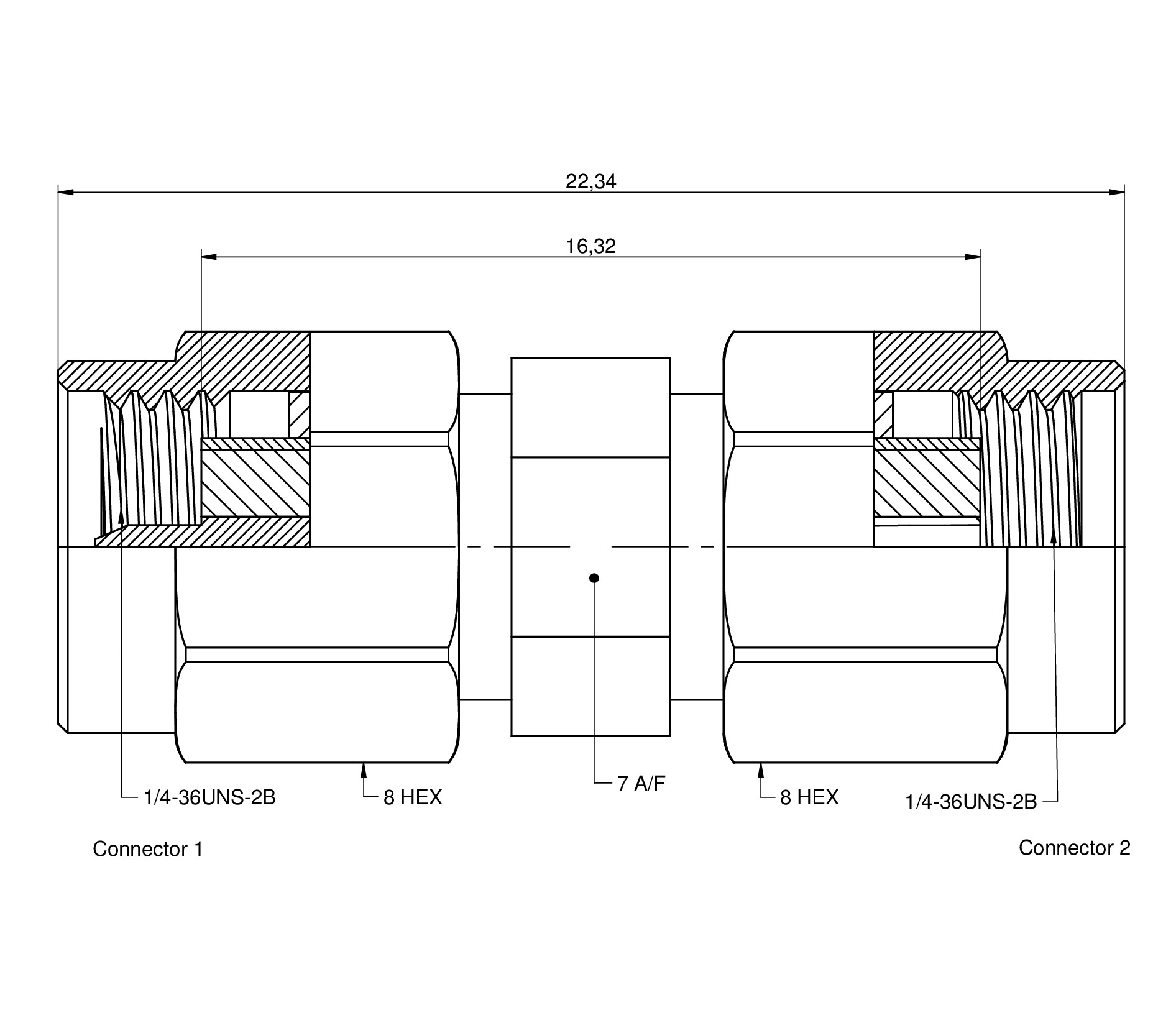

RP SMA Plug I SMA Plug

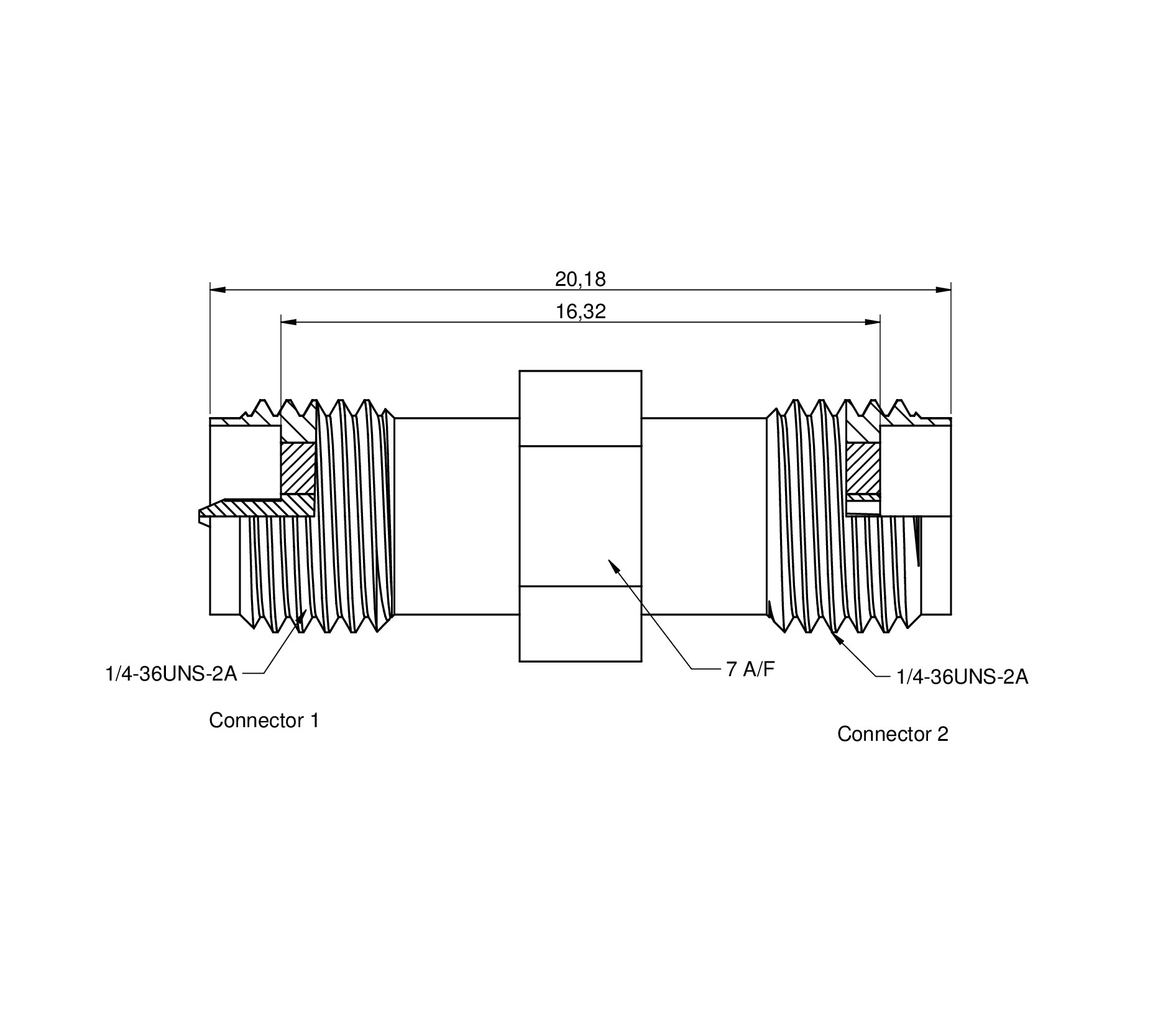

RP SMA Jack I SMA Jack

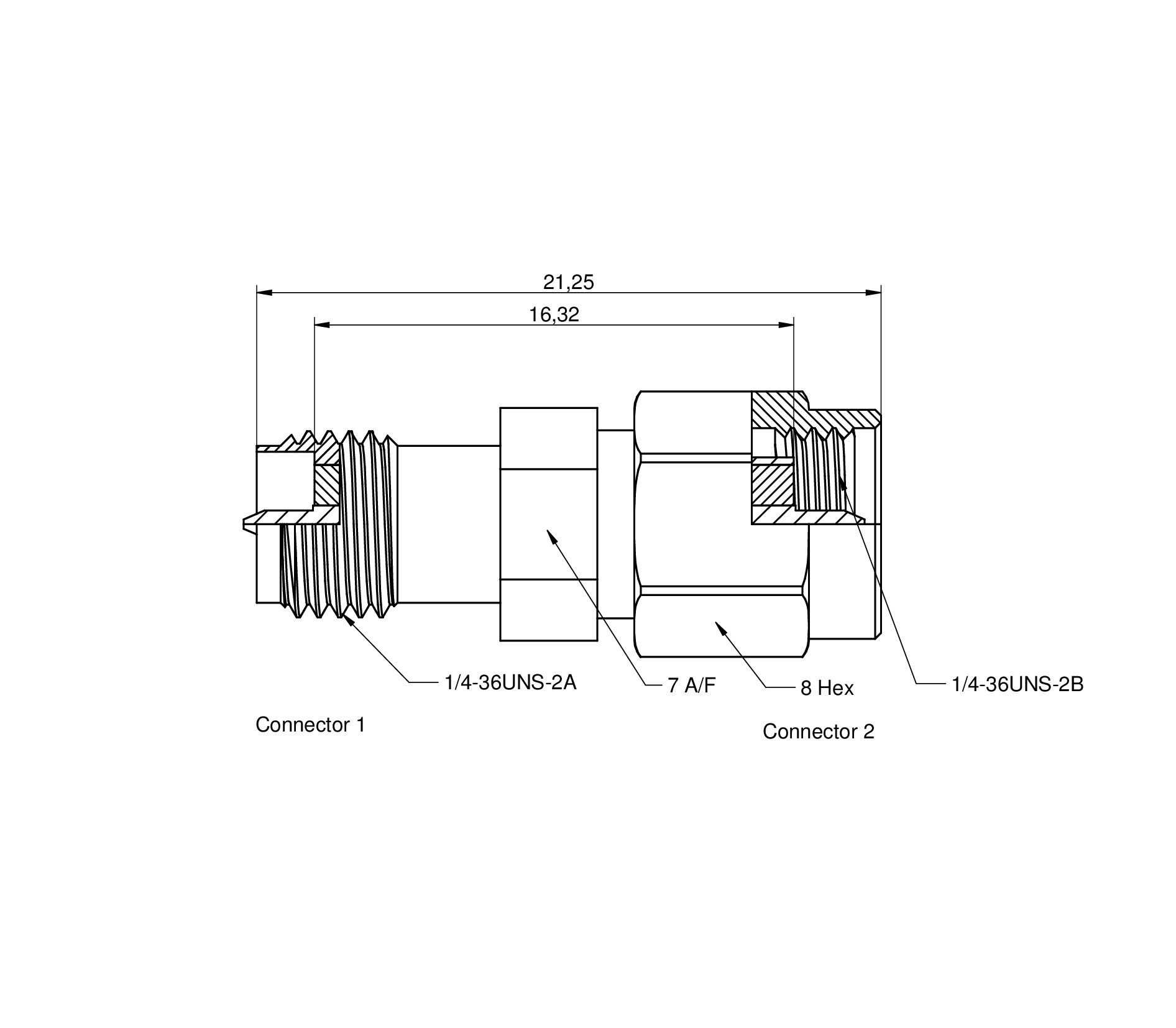

RP SMA Jack I SMA Plug

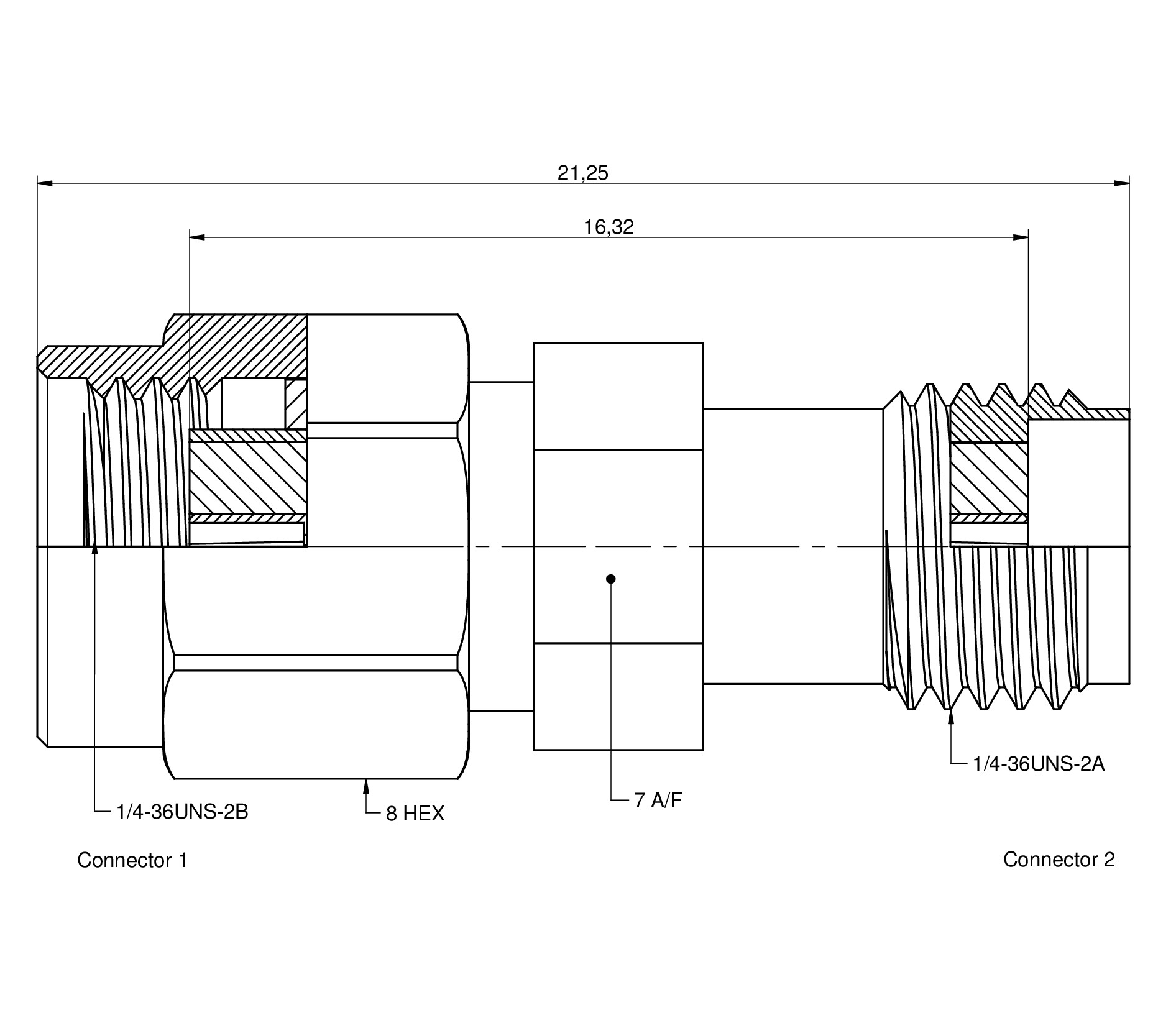

RP SMA Plug I SMA Jack

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Plating: Gold

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Outdoor or humidity environment

Artikeldaten

Alle

RP SMA Plug I SMA Plug

RP SMA Jack I SMA Jack

RP SMA Jack I SMA Plug

RP SMA Plug I SMA Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Verbindungsart 1	Gender 1	Verbindungsart 2	Gender 2	f	Orientierungs typ	Betriebstemperatur	Muster
	64430203211000	RP SMA, Stecker, SMA	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64430203211000 (rev1).pdf \| 526.1 KB IGS Download_IGES_64430203211000 (rev1).iges \| 1.6 MB STP Download_STP_64430203211000 (rev1).stp \| 319 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1RP SMA	Gender 1Stecker	Verbindungsart 2SMA	Gender 2Stecker	FrequenzbereichDC~18 GHz	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C
	64430103111000	RP SMA, Jack, SMA	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64430103111000 (rev1).pdf \| 440.9 KB IGS Download_IGES_64430103111000 (rev1).iges \| 847.3 KB STP Download_STP_64430103111000 (rev1).stp \| 209.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1RP SMA	Gender 1Jack	Verbindungsart 2SMA	Gender 2Jack	FrequenzbereichDC~18 GHz	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C
	64430103211000	RP SMA, Jack, SMA	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64430103211000 (rev1).pdf \| 467 KB IGS Download_IGES_64430103211000 (rev1).iges \| 1.1 MB STP Download_STP_64430103211000 (rev1).stp \| 248.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1RP SMA	Gender 1Jack	Verbindungsart 2SMA	Gender 2Stecker	FrequenzbereichDC~18 GHz	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C
	64430203111000	RP SMA, Stecker, SMA	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64430203111000 (rev1).pdf \| 473.3 KB IGS Download_IGES_64430203111000 (rev1).iges \| 1.2 MB STP Download_STP_64430203111000 (rev1).stp \| 276.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1RP SMA	Gender 1Stecker	Verbindungsart 2SMA	Gender 2Jack	FrequenzbereichDC~18 GHz	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C
