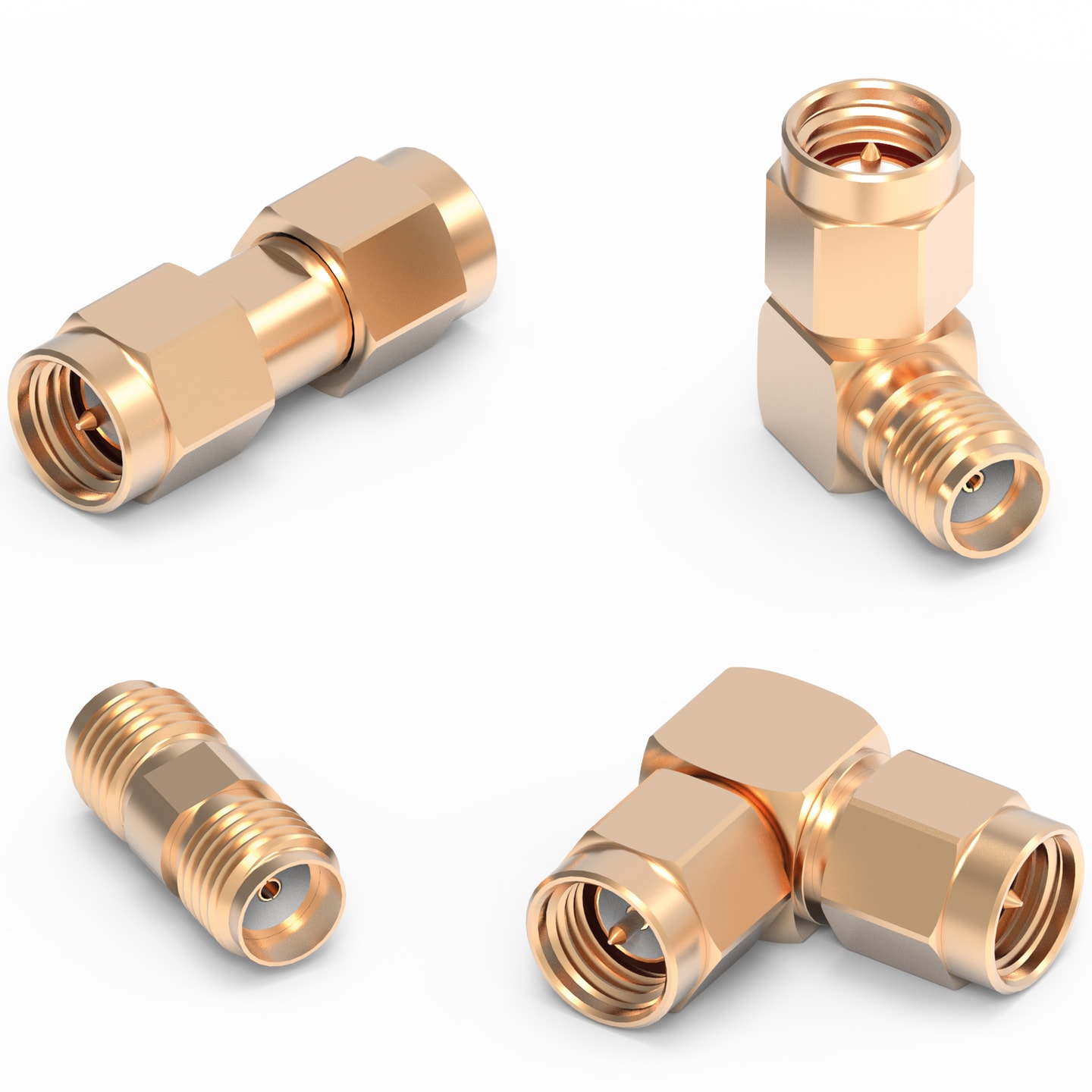

WR-ADPT SMA to SMA

Bauform	Maße
SMA Plug \| SMA Plug
SMA Plug \| SMA Jack
SMA Jack \| SMA Jack
RA SMA Plug \| SMA Plug
RA SMA Plug \| SMA Jack
RA SMA Jack \| SMA Jack

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Plating: Gold

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Outdoor or humidity environment

Artikeldaten

Alle

SMA Plug | SMA Plug

SMA Plug | SMA Jack

SMA Jack | SMA Jack

RA SMA Plug | SMA Plug

RA SMA Plug | SMA Jack

RA SMA Jack | SMA Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 6 Produktserien anzeigen

Artikel in 6 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Verbindungsart 1	Gender 1	Verbindungsart 2	Gender 2	Orientierungs typ	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster

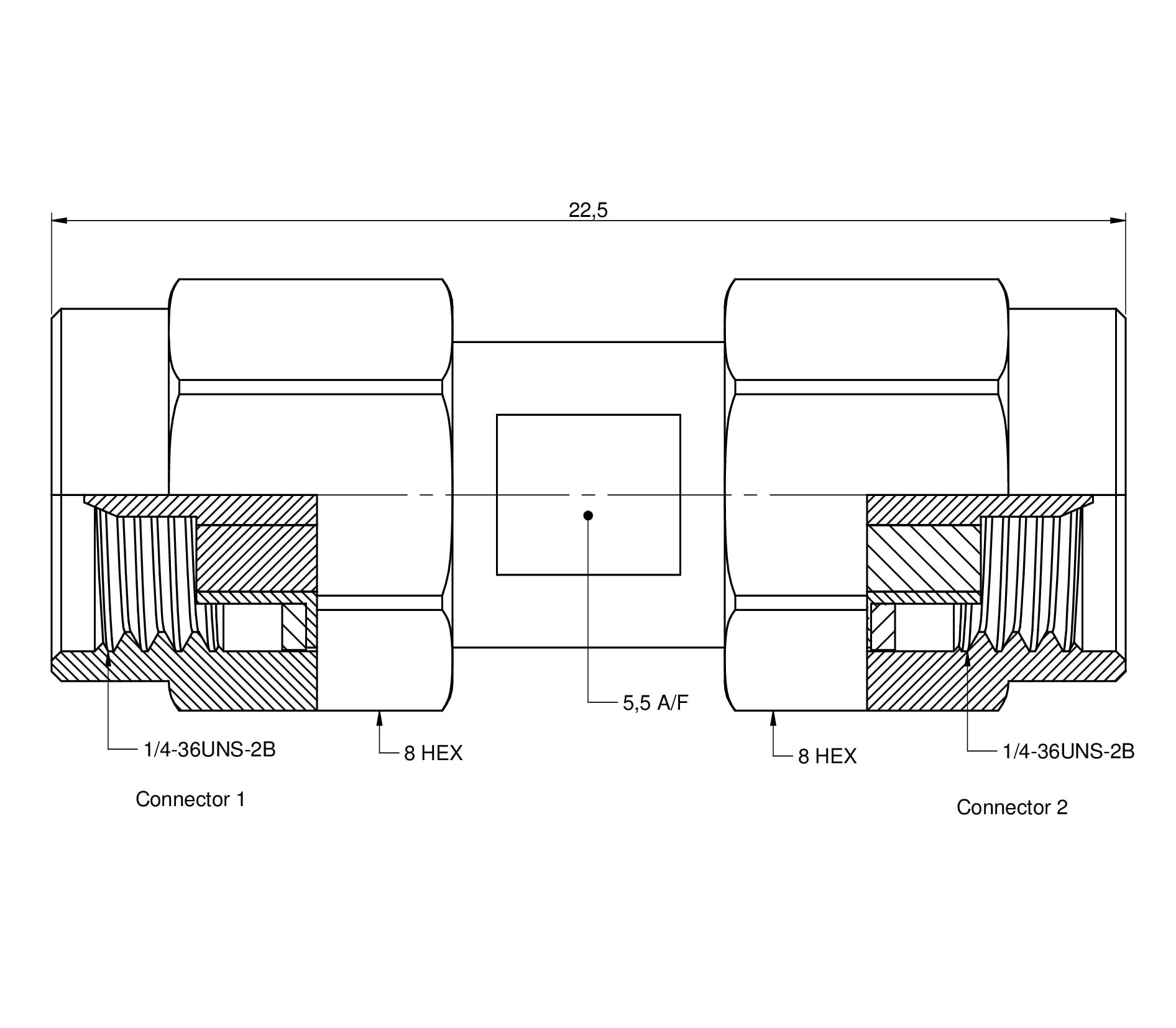

	64403203211000	SPECSMA, Stecker, SMA	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64403203211000 (rev1).pdf \| 499.9 KB IGS Download_IGES_64403203211000 (rev1).iges \| 1.4 MB STP Download_STP_64403203211000 (rev1).stp \| 295.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2SMA	Gender 2Stecker	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen

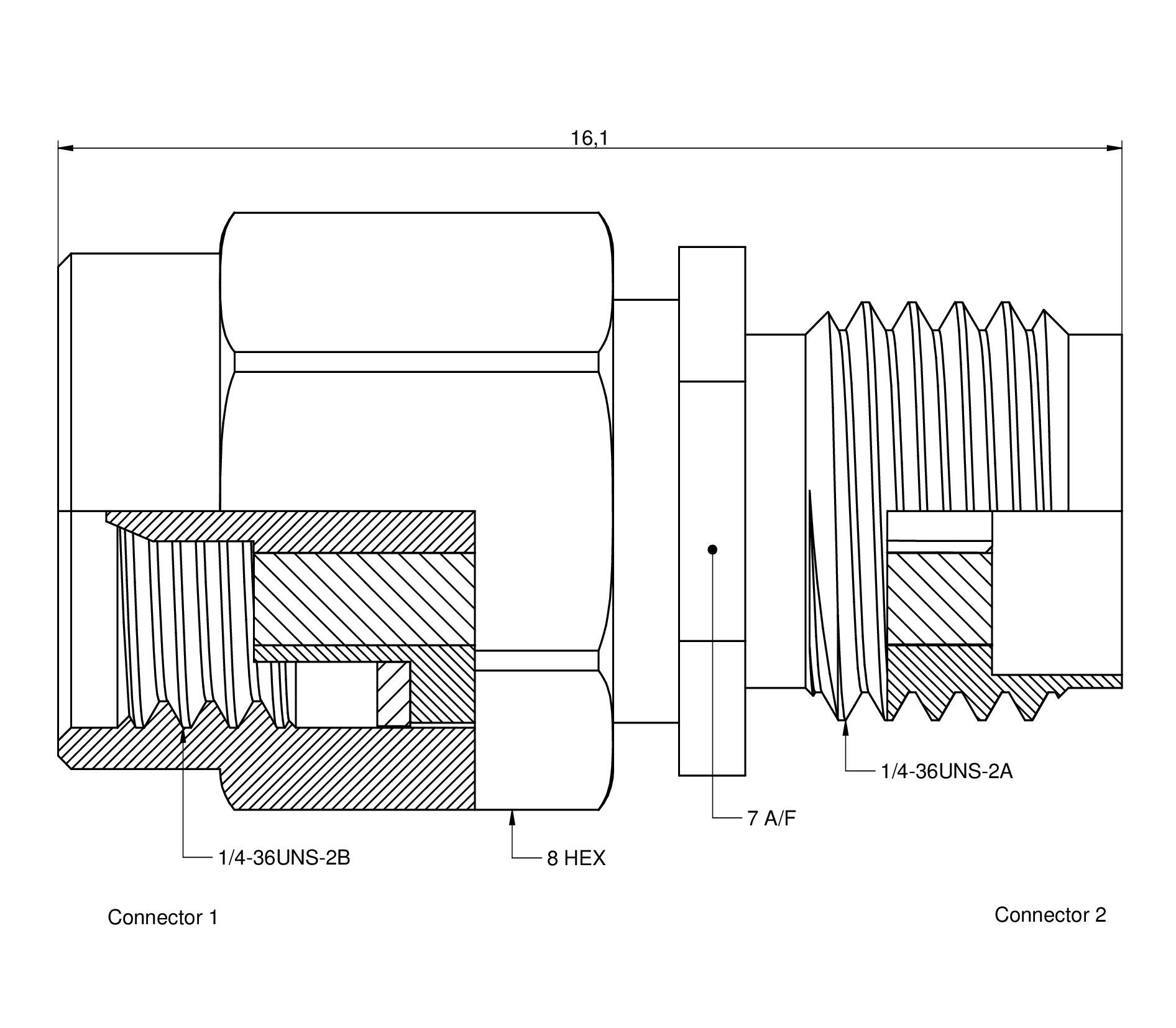

	64403203111000	SPECSMA, Stecker, SMA	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64403203111000 (rev1).pdf \| 529.7 KB IGS Download_IGES_64403203111000 (rev1).iges \| 1.2 MB STP Download_STP_64403203111000 (rev1).stp \| 265.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2SMA	Gender 2Jack	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C	Design Kit 630690	–Verfügbarkeit prüfen

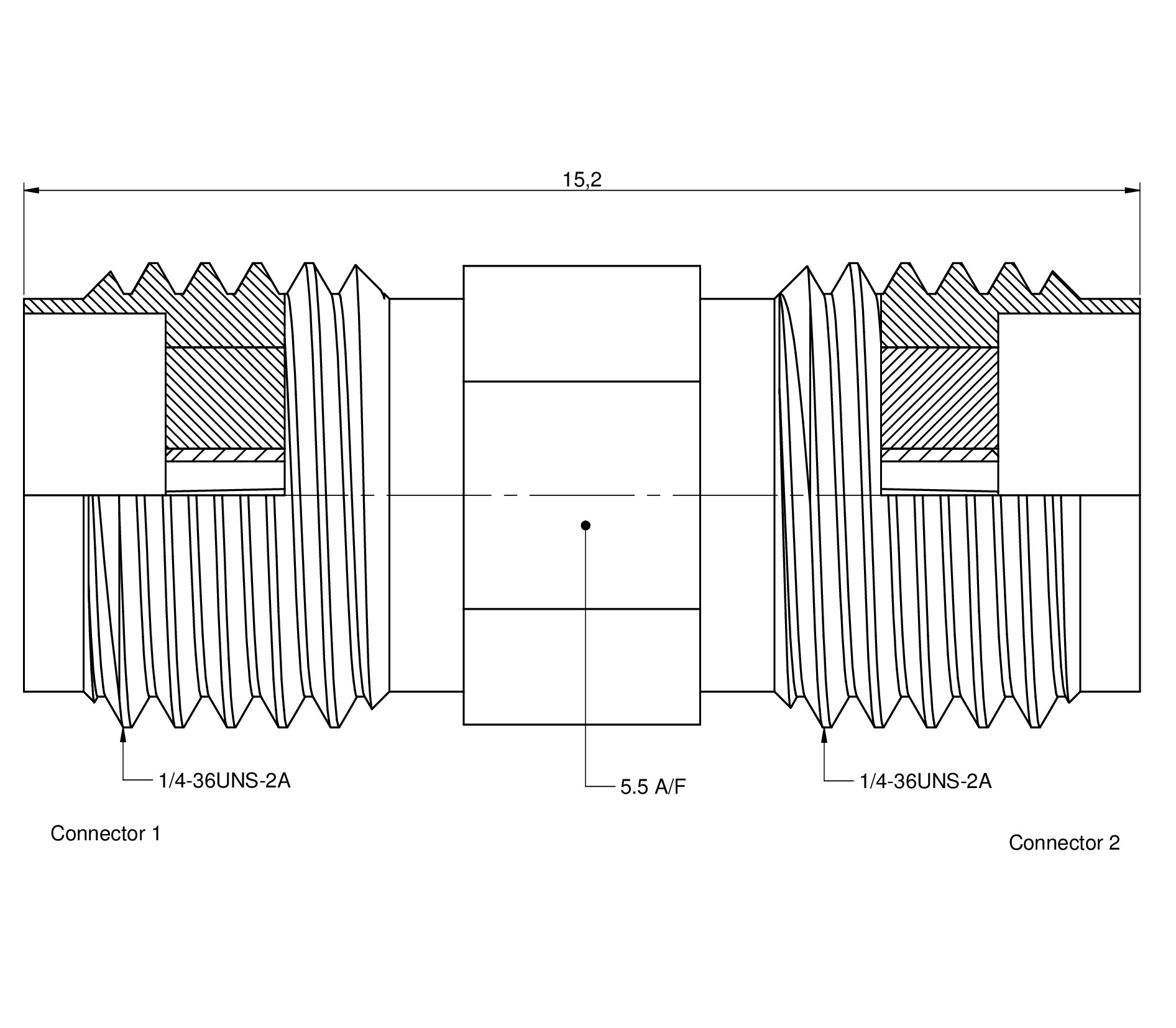

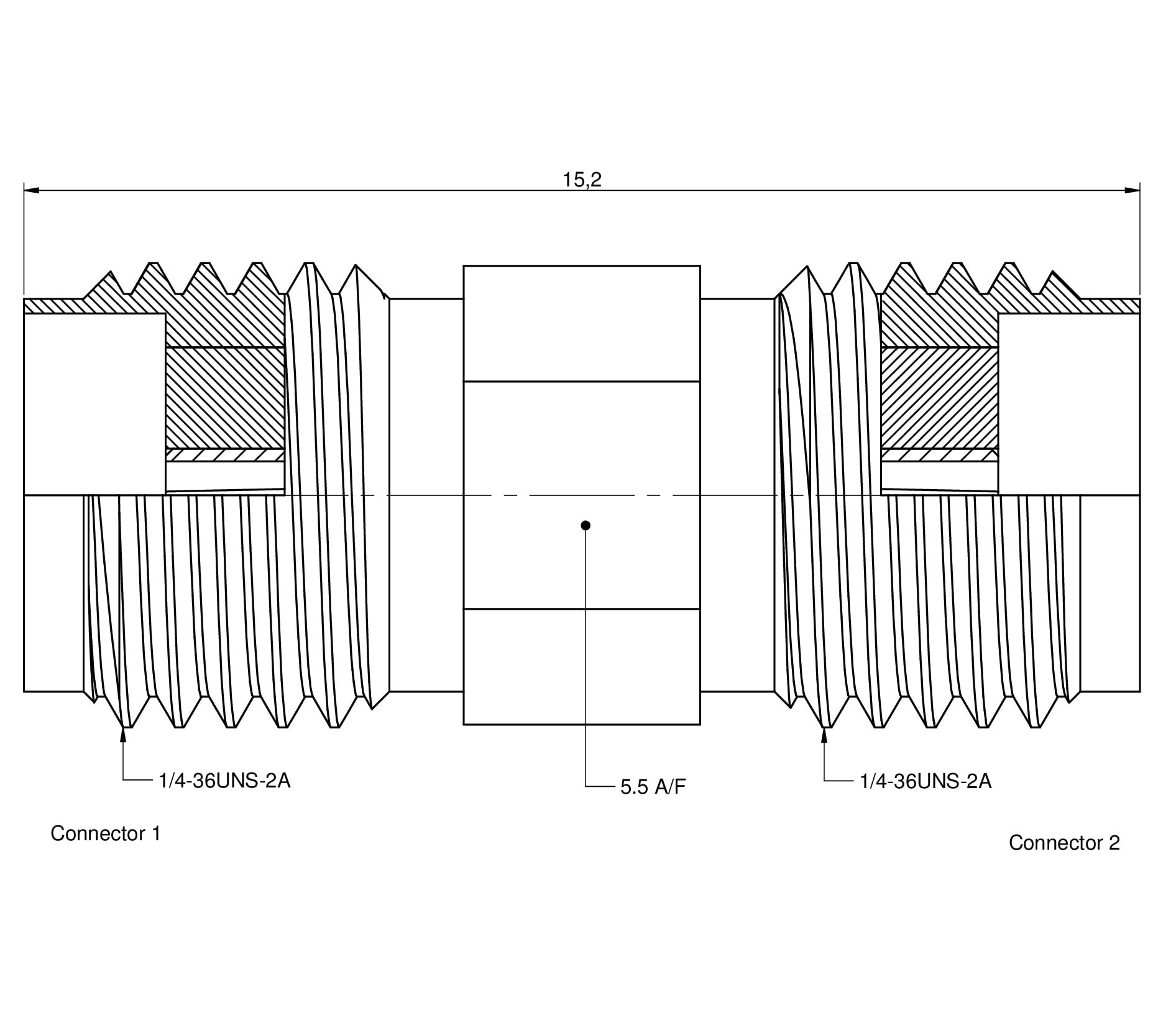

	64403103111000	SPECSMA, Jack, SMA	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64403103111000 (rev1).pdf \| 501.7 KB IGS Download_IGES_64403103111000 (rev1).iges \| 917 KB STP Download_STP_64403103111000 (rev1).stp \| 225.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2SMA	Gender 2Jack	Orientierungs typGerade	Betriebstemperatur -65 °C up to +165 °C	Design Kit 630690	–Verfügbarkeit prüfen

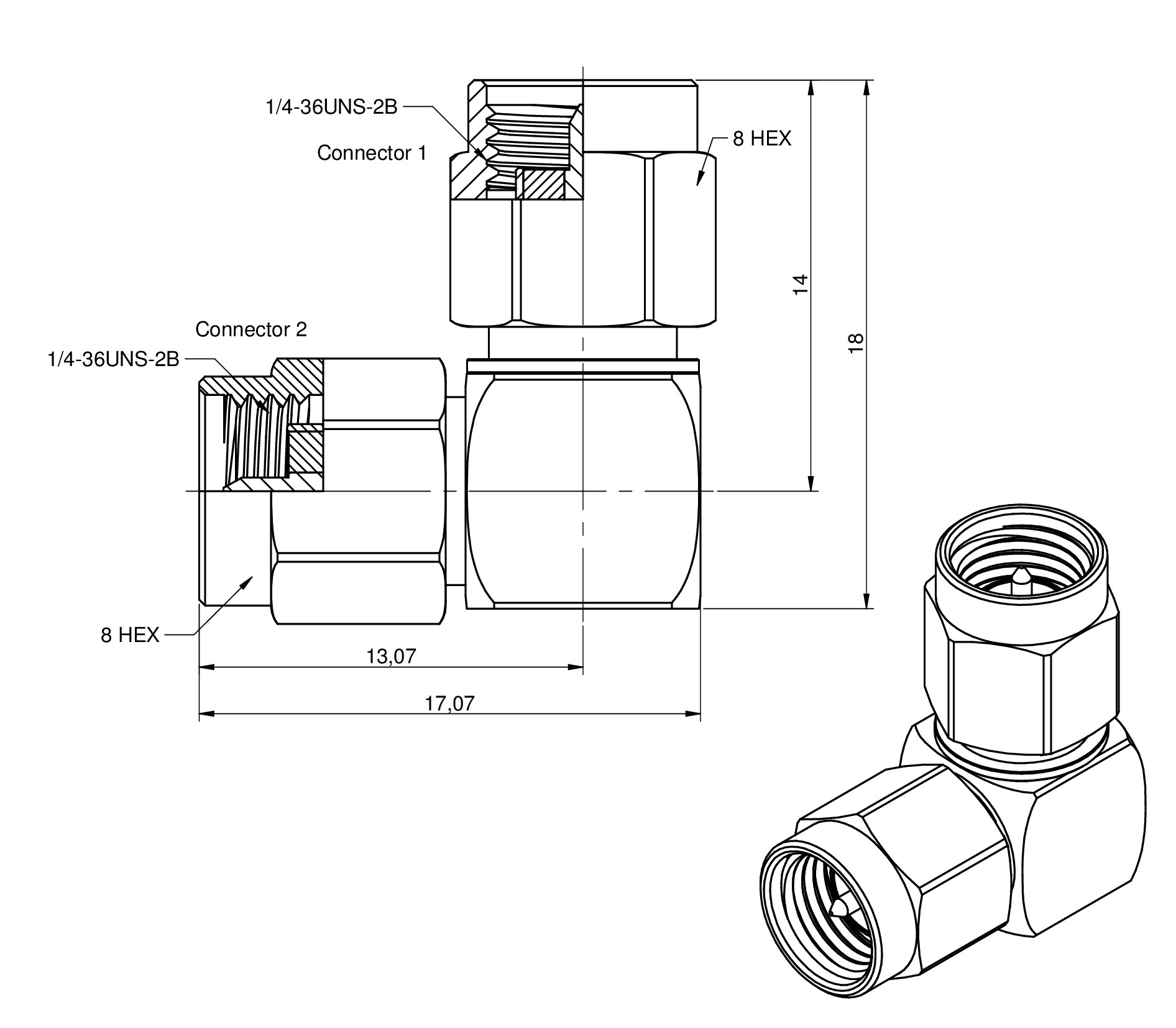

	64403203212000	SPECSMA, Stecker, SMA	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64403203212000 (rev1).pdf \| 913.7 KB IGS IGES_64403203212000 (rev1).iges \| 1.7 MB STP STP_64403203212000 (rev1).stp \| 480.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2SMA	Gender 2Stecker	Orientierungs typAbgewinkelt	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen

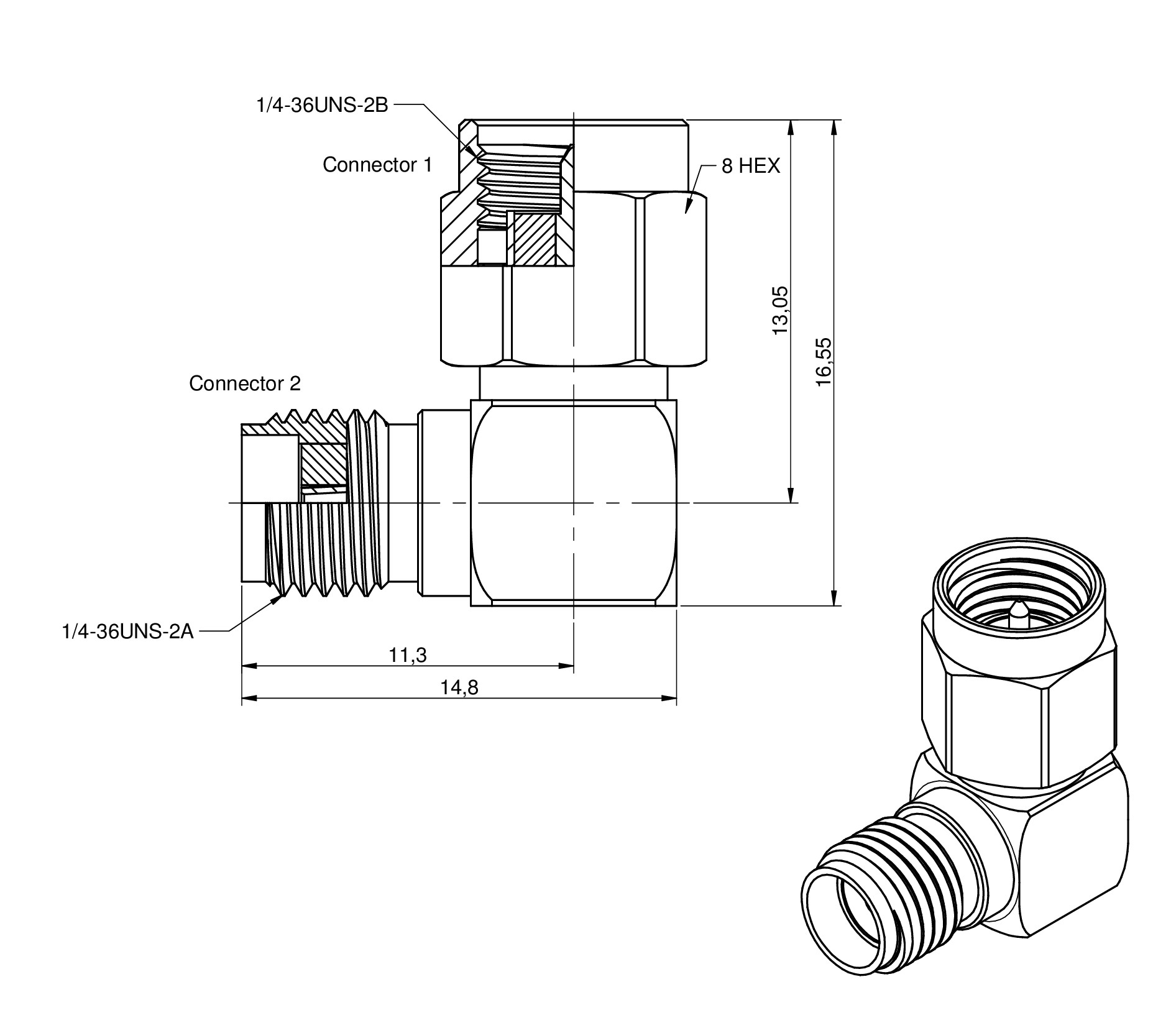

	64403203112000	SPECSMA, Stecker, SMA	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConADPT_64403203112000 (rev1).pdf \| 822.8 KB IGS IGS_ConADPT_64403203112000 (rev1).igs \| 2.3 MB STP STP_ConADPT_64403203112000 (rev1).stp \| 451.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Stecker	Verbindungsart 2SMA	Gender 2Jack	Orientierungs typAbgewinkelt	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen

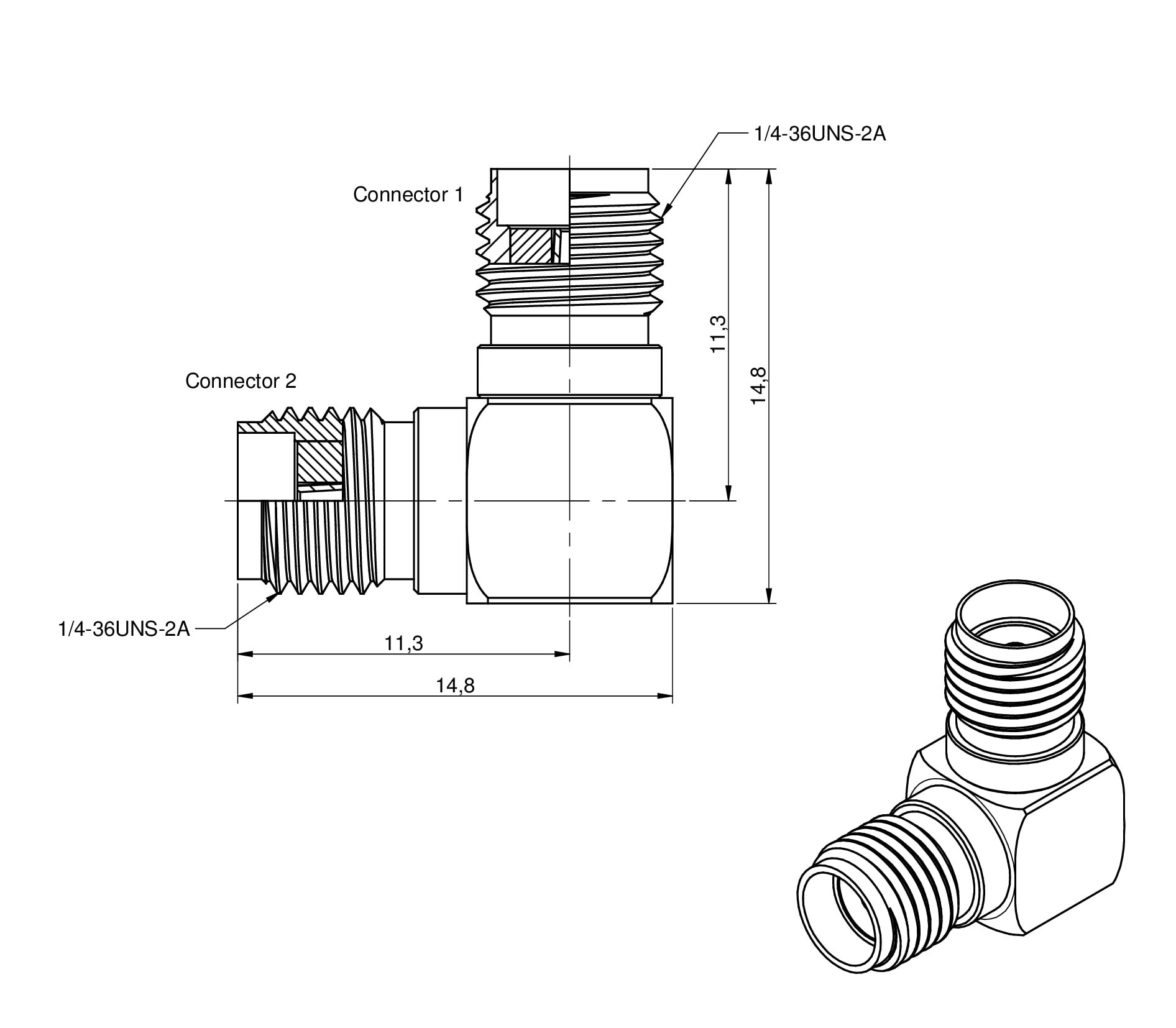

	64403103112000	SPECSMA, Jack, SMA	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_64403103112000 (rev1).pdf \| 781.7 KB IGS IGES_64403103112000 (rev1).iges \| 2 MB STP STP_64403103112000 (rev1).stp \| 422.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Verbindungsart 1SMA	Gender 1Jack	Verbindungsart 2SMA	Gender 2Jack	Orientierungs typAbgewinkelt	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen

Zubehör

WR-ToolRF Torque Wrench for SMA & RPSMA Plugs

Gegenstecker

WR-SMA PCB THT/THR/SMT

WR-SMA PCB End Launch

WR-SMA Panel 2-Hole and 4-Hole Flange

WR-SMA PCB Solderless

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Coaxial Solutions
