Bauform | Maße | L (mm) | W (mm) | H (mm) | Montageart | ||
---|---|---|---|---|---|---|---|
6033 R | 5.9 | 6.2 | 3.3 | SMT | |||
6050 R | 5.9 | 6.2 | 5 | SMT | |||
ERW. | 7332 | 7.3 | 7.3 | 3.2 | SMT | ||
7332 P | 7.3 | 7.4 | 3.2 | SMT | |||
7332 R | 7.3 | 7.3 | 3.2 | SMT | |||
7345 | 7.3 | 7.3 | 4.5 | SMT | |||
7345 R | 7.3 | 7.3 | 4.5 | SMT | |||
7345 P | 7.3 | 7.3 | 4.5 | SMT | |||
1030 P | 10 | 10 | 3 | SMT | |||
1050 P | 10 | 10 | 5 | SMT | |||
1245 | 12 | 12 | 4.5 | SMT | |||
1260 | 12 | 12 | 6 | SMT | |||
1260 P | 12 | 12 | 6 | SMT | |||
1280 | 12 | 12 | 8 | SMT | |||
1280 P | 12 | 12 | 8 | SMT | |||
1210 | 12 | 12 | 10 | SMT | |||
1510 | 15 | 15 | 10 | SMT |
LTSpice-Dateien

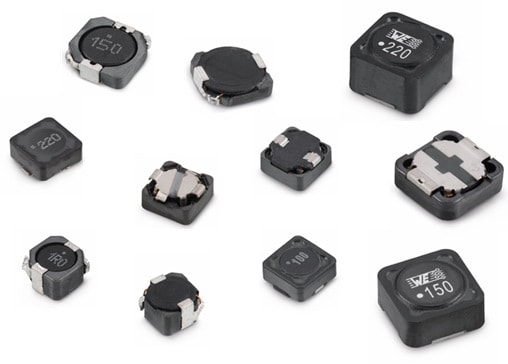

Merkmale
- AEC-Q 200 qualifiziert
- Sehr geringer RDC und RAC
- Höchstmöglicher Sättigungsstrom auf Ferritbasis
- Geeignet für Schalfrequenzen bis 10 MHz
- Temperaturabhängige Parameter auf REDEXPERT
- Betriebstemperatur: -40 °C bis +125 °C / +150 °C
Varianten
- WE-PD: Bietet im Vergleich zu anderen Herstellern auf dem Markt stets verlustarmes Material, enge Toleranzen und ein hohes Sättigungsverhalten

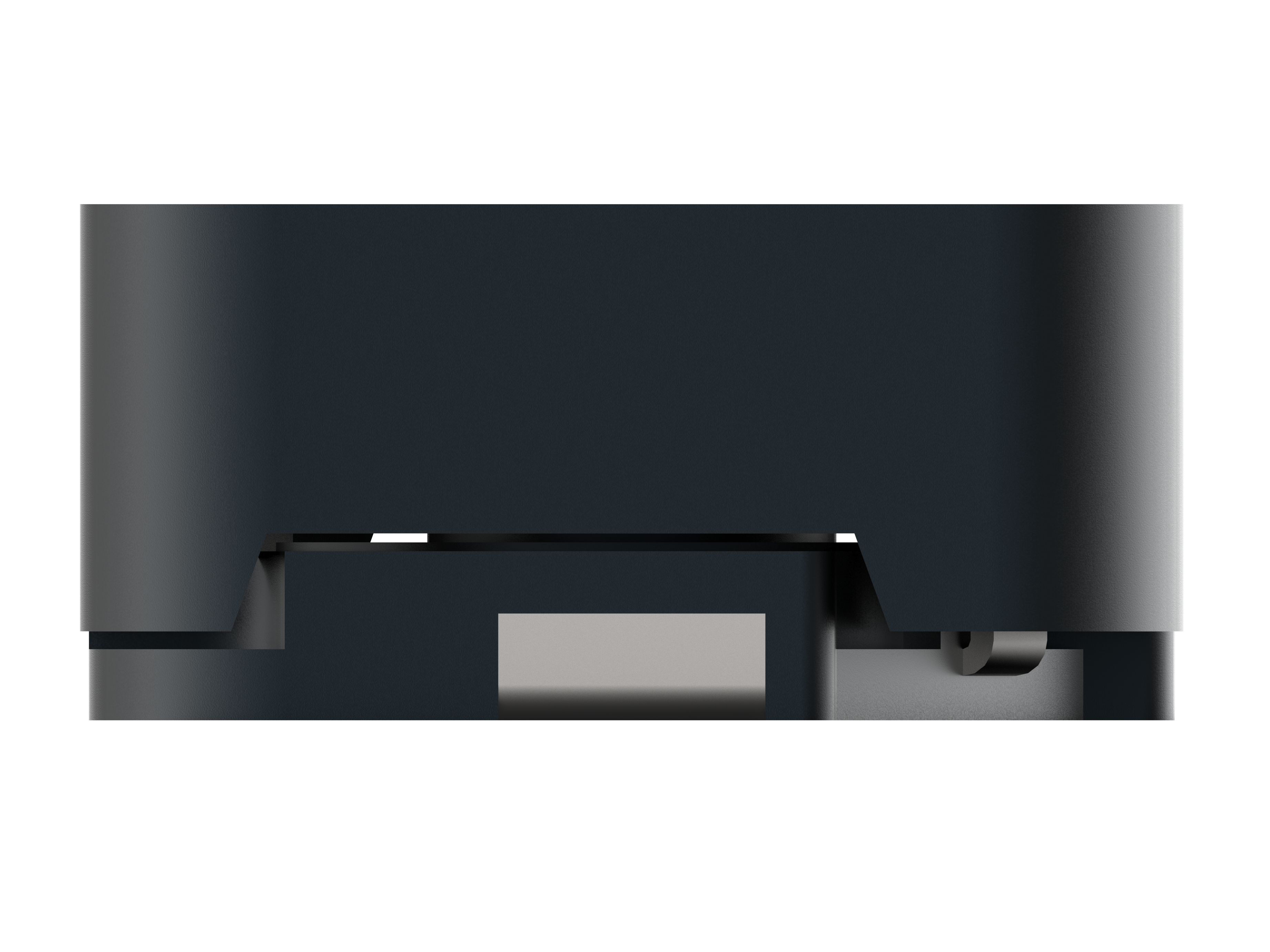

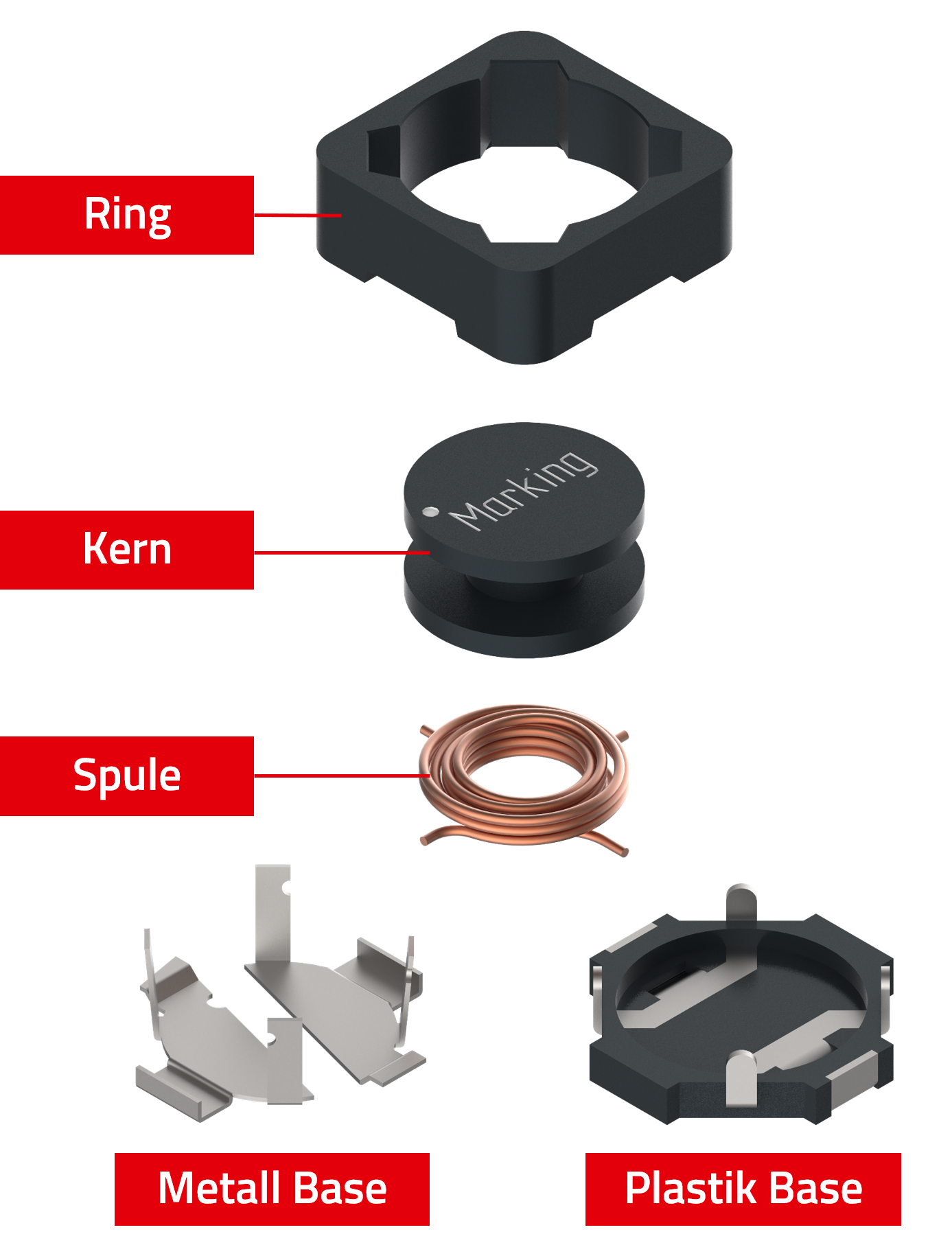

- WE-PD Robust: Die Plastik-Base führt zu einer besseren mechanischen Stabilität und höherer Effizienz

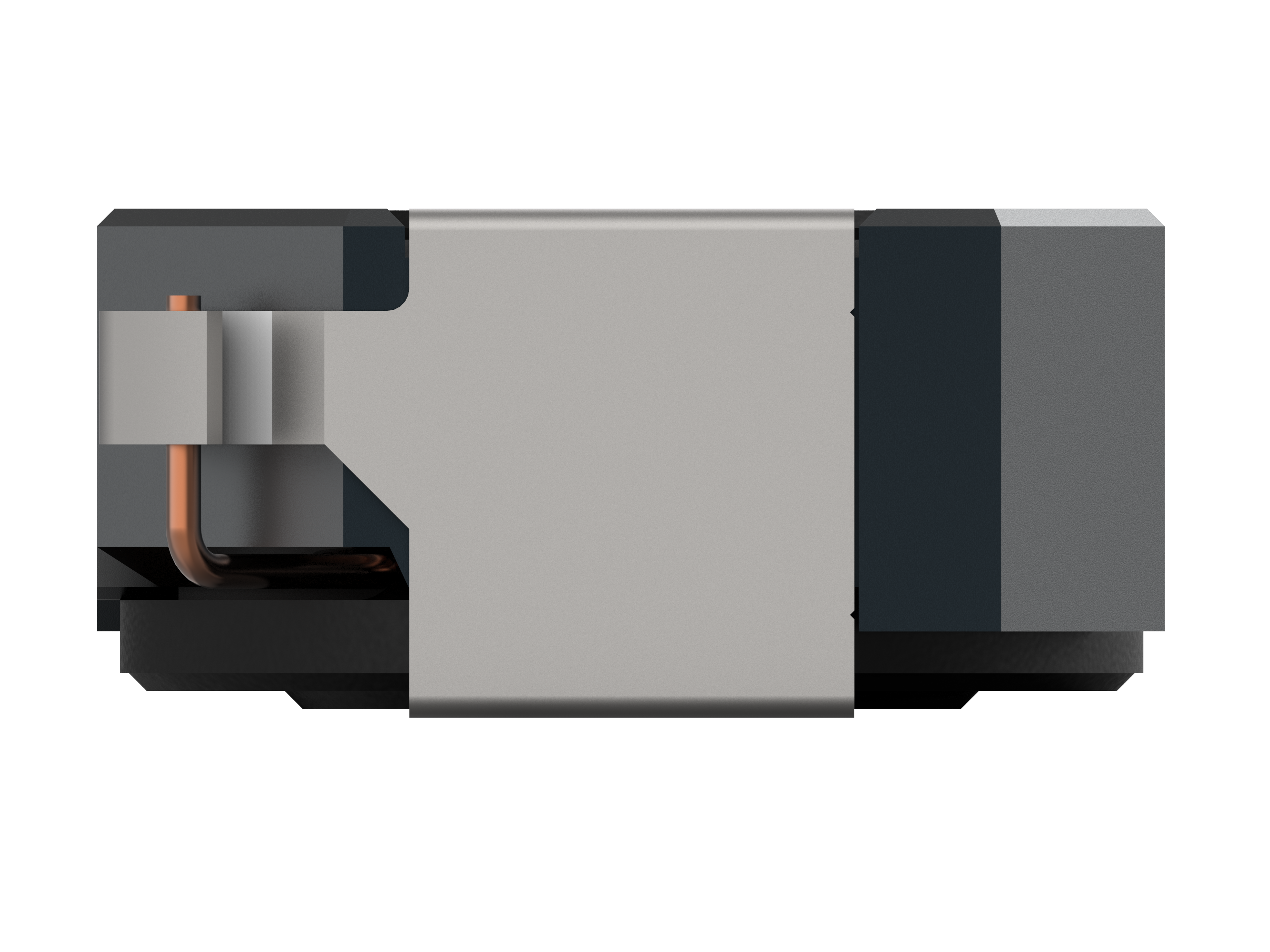

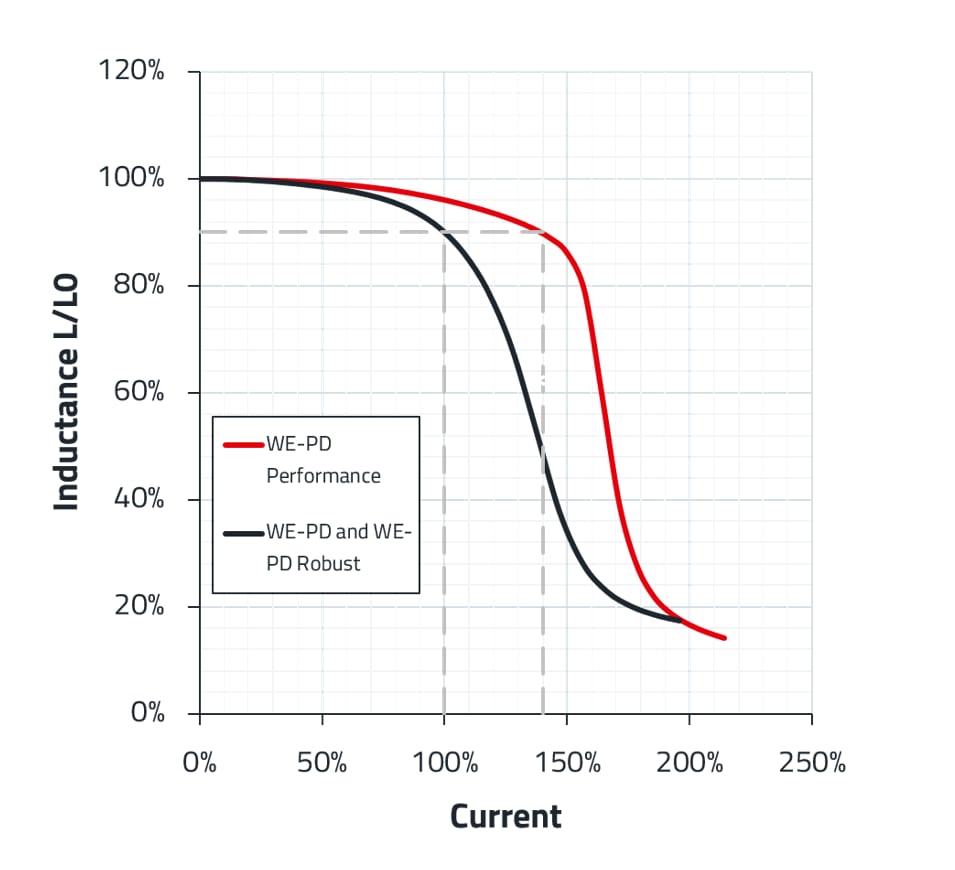

- WE-PD Performance: Der MnZn-Kern verbessert das Sättigungsverhalten und den RDC für höchste Effizienz
Anwendung
- Schaltregler mit Ausgangsleistungen von 0.1 W bis 300 W
- Integrierte DC/DC-Wandler
- Ideal für Schaltregler mit extrem hohem Wirkungsgrad (>95%)
Artikeldaten
Alle
6033 R
6050 R
7332
7332 P
7332 R
7345
7345 R
7345 P
1030 P
1050 P
1245
1260
1260 P
1280
1280 P
1210
1510
Artikel Nr. | Datenblatt | Simulation | Downloads | L (µH) | IR (A) | ISAT (A) | RDC max. (mΩ) | fres (MHz) | Bauform | Version | Design Kit | Muster | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
74477009 | SPEC | 8 Dateien | 0.47 | 23.5 | 34 | 3 | 120 | 1280 | Standard | 744770 | |||
744778005 | SPEC | 9 Dateien | 0.54 | 5.6 | 9 | 8.5 | 155 | 7332 | Standard | – | |||
7447715906 | SPEC | 8 Dateien | 0.6 | 9.5 | 19 | 5.5 | 160 | 1245 | Standard | – | |||
74477008 | SPEC | 8 Dateien | 0.75 | 17 | 27 | 5 | 110 | 1280 | Standard | 744770 | |||
744778001 | SPEC | 9 Dateien | 1 | 5.37 | 6.4 | 12 | 115 | 7332 | Standard | 744778 | |||
744777001 | SPEC | 8 Dateien | 1 | 6.84 | 10.2 | 10 | 100 | 7345 | Standard | 744777 | |||
7447715910 | SPEC | 8 Dateien | 1 | 8.5 | 13.9 | 7 | 98 | 1245 | Standard | – | |||
7447709001 | SPEC | 8 Dateien | 1 | 13 | 25 | 6 | 120 | 1210 | Standard | 744770 | |||
7447785001 | SPEC | 8 Dateien | 1 | – | 4.5 | 39 | 192 | 6033 | Robust | – | |||
7447786001 | SPEC | 8 Dateien | 1 | – | 5.5 | 34 | 180 | 6050 | Robust | – | |||
7447789001 | SPEC | 8 Dateien | 1 | – | – | 12 | 115 | 7332 | Robust | 744778 | |||
7447779001 | SPEC | 8 Dateien | 1 | 5.3 | – | 15 | 100 | 7345 | Robust | 744777 | |||
7447773010 | SPEC | 10 Dateien | 1 | 6 | 10 | 12 | 98 | 7345 | Performance | 744777 | |||
744771010 | SPEC | – | 5 Dateien | 1 | 14 | 15.6 | 5 | 88 | 1260 | – | – | ||
74477001 | SPEC | 8 Dateien | 1.2 | 13.5 | 21 | 7 | 45 | 1280 | Standard | 744770 | |||
7447713015 | SPEC | 8 Dateien | 1.5 | 6.2 | 9.5 | 16 | 75 | 1030 | Performance | 7447713 | |||
7447714015 | SPEC | 8 Dateien | 1.5 | 10 | 12.5 | 6.6 | 69 | 1050 | Performance | 7447713 | |||
744771001 | SPEC | 8 Dateien | 1.5 | 12 | 13.5 | 6 | 60 | 1260 | Standard | – | |||
744770015 | SPEC | 8 Dateien | 1.5 | 16.5 | 19 | 5 | 42 | 1280 | Standard | 744770 | |||
74477790015 | SPEC | 8 Dateien | 1.5 | 4.3 | – | 18 | 75 | 7345 | Robust | – | |||
7447783015 | SPEC | 8 Dateien | 1.5 | 5 | 7.8 | 15 | 73 | 7332 | Performance | 744778 | |||
7447706015 | SPEC | 7 Dateien | 1.5 | 11.5 | 20 | 7 | 50.5 | 1260 | Performance | – | |||
7447707015 | SPEC | 8 Dateien | 1.5 | 12 | 24 | 5.5 | 49.2 | 1280 | Performance | – | |||
7447715001 | SPEC | 8 Dateien | 1.8 | 7.6 | 10.2 | 9.5 | 76 | 1245 | Standard | – | |||
NEU | 744778002 | SPEC | 9 Dateien | 2.2 | 4.02 | 4.8 | 20 | 67 | 7332 | Standard | 744778 | ||
744777002 | SPEC | 8 Dateien | 2.2 | 6 | 6.5 | 20 | 60 | 7345 | Standard | 744777 | |||
7447713022 | SPEC | 8 Dateien | 2.2 | 5.1 | 8.5 | 20 | 71 | 1030 | Performance | 7447713 | |||
7447714022 | SPEC | 8 Dateien | 2.2 | 8.6 | 9.5 | 8 | 53 | 1050 | Performance | 7447713 | |||
744771002 | SPEC | 8 Dateien | 2.2 | 10 | 11 | 7 | 50 | 1260 | Standard | – | |||
7447709002 | SPEC | 8 Dateien | 2.2 | 11.5 | 20 | 6 | 65 | 1210 | Standard | 744770 | |||
7447785002 | SPEC | 8 Dateien | 2.2 | – | 3.3 | 54 | 88 | 6033 | Robust | – | |||
7447786002 | SPEC | 8 Dateien | 2.2 | – | 4 | 49 | 115 | 6050 | Robust | – | |||
7447789002 | SPEC | 8 Dateien | 2.2 | – | – | 23 | 67 | 7332 | Robust | 744778 | |||
7447779002 | SPEC | 8 Dateien | 2.2 | 4.2 | – | 20 | 60 | 7345 | Robust | 744777 | |||
7447783022 | SPEC | 8 Dateien | 2.2 | 4.5 | 6.5 | 19 | 62 | 7332 | Performance | 744778 | |||
7447773022 | SPEC | 10 Dateien | 2.2 | 4.8 | 8 | 17.5 | 61 | 7345 | Performance | 744777 | |||
7447706022 | SPEC | 7 Dateien | 2.2 | 10.2 | 16.5 | 8.5 | 40.2 | 1260 | Performance | – | |||
7447707022 | SPEC | 8 Dateien | 2.2 | 11 | 20.5 | 6.8 | 41.7 | 1280 | Performance | – | |||
74477002 | SPEC | 8 Dateien | 2.4 | 11.5 | 15 | 9 | 41 | 1280 | Standard | 744770 | |||
7447715002 | SPEC | 8 Dateien | 2.5 | 6.8 | 8.5 | 11 | 50 | 1245 | Standard | – | |||
744778003 | SPEC | 9 Dateien | 3.3 | 3.1 | 4.1 | 32 | 61 | 7332 | Standard | – | |||
744777003 | SPEC | 8 Dateien | 3.3 | 3.5 | 4.6 | 30 | 55 | 7345 | Standard | – | |||
7447713033 | SPEC | 8 Dateien | 3.3 | 4.6 | 7.2 | 24 | 50 | 1030 | Performance | 7447713 | |||
7447714033 | SPEC | 8 Dateien | 3.3 | 7.5 | 9 | 10.5 | 42 | 1050 | Performance | 7447713 | |||
7447715003 | SPEC | 8 Dateien | 3.3 | 5.9 | 7.1 | 13 | 40 | 1245 | Standard | – | |||
7447785003 | SPEC | 8 Dateien | 3.3 | – | 3 | 67 | 60 | 6033 | Robust | – | |||
7447789003 | SPEC | 8 Dateien | 3.3 | – | – | 30 | 61 | 7332 | Robust | – | |||
7447779003 | SPEC | 8 Dateien | 3.3 | 3.3 | – | 30 | 55 | 7345 | Robust | – | |||
7447783033 | SPEC | 8 Dateien | 3.3 | 4.1 | 5.3 | 24 | 51 | 7332 | Performance | – | |||
7447773033 | SPEC | 10 Dateien | 3.3 | 4.3 | 6.6 | 21 | 51 | 7345 | Performance | – | |||
7447706033 | SPEC | 7 Dateien | 3.3 | 9.2 | 13.5 | 10 | 32.2 | 1260 | Performance | – | |||
7447707033 | SPEC | 8 Dateien | 3.3 | 9.4 | 17.5 | 9 | 32.3 | 1280 | Performance | – | |||
744771003 | SPEC | 8 Dateien | 3.5 | 9.25 | 9.5 | 8 | 40 | 1260 | Standard | – | |||
74477003 | SPEC | 8 Dateien | 3.5 | 10.2 | 12.5 | 11 | 37.5 | 1280 | Standard | 744770 | |||
7447709003 | SPEC | 8 Dateien | 3.5 | 11 | 16.5 | 9 | 45 | 1210 | Standard | 744770 | |||
744778004 | SPEC | 9 Dateien | 4.7 | 2.32 | 4.2 | 60 | 45 | 7332 | Standard | 744778 | |||
744777004 | SPEC | 8 Dateien | 4.7 | 3.2 | 4 | 40 | 37 | 7345 | Standard | 744777 | |||
7447713047 | SPEC | 8 Dateien | 4.7 | 4 | 6 | 31 | 42 | 1030 | Performance | 7447713 | |||
7447714047 | SPEC | 8 Dateien | 4.7 | 7 | 8 | 12.4 | 34 | 1050 | Performance | 7447713 | |||
7447715004 | SPEC | 8 Dateien | 4.7 | 5.2 | 6.3 | 16 | 37 | 1245 | Standard | – | |||
744771004 | SPEC | 8 Dateien | 4.7 | 8.25 | 8.25 | 11 | 35 | 1260 | Standard | – | |||
74477004 | SPEC | 8 Dateien | 4.7 | 9.5 | 11 | 12 | 31.2 | 1280 | Standard | 744770 | |||
7447709004 | SPEC | 8 Dateien | 4.7 | 9.3 | 13 | 11 | 38 | 1210 | Standard | 744770 | |||
7447785004 | SPEC | 8 Dateien | 4.7 | – | 2.5 | 78 | 53 | 6033 | Robust | – | |||
7447786004 | SPEC | 8 Dateien | 4.7 | – | 2.8 | 65 | 60 | 6050 | Robust | – | |||
7447789004 | SPEC | 8 Dateien | 4.7 | – | – | 35 | 45 | 7332 | Robust | 744778 | |||
7447779004 | SPEC | 8 Dateien | 4.7 | 3.16 | – | 32 | 37 | 7345 | Robust | 744777 | |||
7447783047 | SPEC | 8 Dateien | 4.7 | 3.3 | 4.6 | 35 | 38 | 7332 | Performance | 744778 | |||
7447773047 | SPEC | 10 Dateien | 4.7 | 3.6 | 5.5 | 26 | 35.5 | 7345 | Performance | 744777 | |||
7447706047 | SPEC | 7 Dateien | 4.7 | 8.1 | 11.5 | 12 | 27.4 | 1260 | Performance | – | |||
7447707047 | SPEC | 8 Dateien | 4.7 | 8.5 | 15.5 | 10 | 28.8 | 1280 | Performance | – | |||
7447714056 | SPEC | 8 Dateien | 5.6 | 6 | 7.2 | 14.4 | 28 | 1050 | Performance | 7447713 | |||
74477005 | SPEC | 8 Dateien | 5.6 | 8.7 | 10 | 13.5 | 24 | 1280 | Standard | 744770 | |||
74477006 | SPEC | 8 Dateien | 6.1 | 8.5 | 9.5 | 14 | 25 | 1280 | Standard | 744770 | |||
7447773062 | SPEC | 10 Dateien | 6.2 | 3.2 | 4.8 | 30 | 31 | 7345 | Performance | – | |||
7447706062 | SPEC | 7 Dateien | 6.2 | 7 | 10 | 15 | 22.5 | 1260 | Performance | – | |||
7447714068 | SPEC | 8 Dateien | 6.8 | 5.2 | 5.8 | 22 | 23.5 | 1050 | Performance | 7447713 | |||
7447715006 | SPEC | 8 Dateien | 6.8 | 4.3 | 4.7 | 25 | 27 | 1245 | Standard | – | |||
744771006 | SPEC | 8 Dateien | 6.8 | 6.3 | 6.5 | 18 | 27 | 1260 | Standard | – | |||
7447709006 | SPEC | 8 Dateien | 6.8 | 8.4 | 12.8 | 14 | 23 | 1210 | Standard | 744770 | |||
7447785006 | SPEC | 8 Dateien | 6.8 | – | 2 | 100 | 45 | 6033 | Robust | – | |||
7447786006 | SPEC | 8 Dateien | 6.8 | – | 2.3 | 75 | 43 | 6050 | Robust | – | |||
7447789006 | SPEC | 8 Dateien | 6.8 | – | – | 44 | 38 | 7332 | Robust | – | |||
7447779006 | SPEC | 8 Dateien | 6.8 | 2.91 | – | 35 | 32 | 7345 | Robust | – | |||
7447783068 | SPEC | 8 Dateien | 6.8 | 2.9 | 3.8 | 41 | 35 | 7332 | Performance | – | |||
7447707068 | SPEC | 8 Dateien | 6.8 | 6.8 | 13 | 14 | 19.1 | 1280 | Performance | – | |||
74477007 | SPEC | 8 Dateien | 7.6 | 8.4 | 8.5 | 15 | 21.3 | 1280 | Standard | 744770 | |||
7447713082 | SPEC | 8 Dateien | 8.2 | 3 | 4.7 | 49 | 30 | 1030 | Performance | 7447713 | |||
744771008 | SPEC | 8 Dateien | 8.2 | 6.2 | 6.2 | 20 | 25 | 1260 | Standard | – | |||
7447786008 | SPEC | 8 Dateien | 8.2 | – | 2.1 | 80 | 40 | 6050 | Robust | – | |||
7447779008 | SPEC | 8 Dateien | 8.2 | 2.7 | – | 53 | 28 | 7345 | Robust | – | |||
74477810 | SPEC | 9 Dateien | 10 | 1.83 | 2.2 | 72 | 32 | 7332 | Standard | 744778 | |||
74477710 | SPEC | 8 Dateien | 10 | 2 | 2.6 | 49 | 26 | 7345 | Standard | 744777 | |||
7447713100 | SPEC | 8 Dateien | 10 | 2.6 | 4.1 | 62 | 25 | 1030 | Performance | 7447713 | |||
7447714100 | SPEC | 8 Dateien | 10 | 4.3 | 5 | 27 | 20.5 | 1050 | Performance | 7447713 | |||
7447715100 | SPEC | 8 Dateien | 10 | 3.8 | 4.2 | 30 | 22 | 1245 | Standard | – | |||
74477110 | SPEC | 8 Dateien | 10 | 5 | 5.5 | 24 | 21.5 | 1260 | Standard | – | |||
74477010 | SPEC | 8 Dateien | 10 | 7 | 7.5 | 20 | 18 | 1280 | Standard | 744770 | |||
7447709100 | SPEC | 8 Dateien | 10 | 7.1 | 10.5 | 21 | 21 | 1210 | Standard | 744770 | |||
744778510 | SPEC | 8 Dateien | 10 | – | 1.6 | 125 | 37 | 6033 | Robust | – | |||
744778610 | SPEC | 8 Dateien | 10 | – | 1.8 | 88 | 35 | 6050 | Robust | – | |||
744778910 | SPEC | 8 Dateien | 10 | – | – | 72 | 32 | 7332 | Robust | 744778 | |||
744777910 | SPEC | 8 Dateien | 10 | 2 | – | 49 | 26 | 7345 | Robust | 744777 | |||
7447783100 | SPEC | 8 Dateien | 10 | 2.2 | 3.1 | 68 | 30 | 7332 | Performance | 744778 | |||
7447773100 | SPEC | 10 Dateien | 10 | 2.6 | 3.8 | 45 | 23 | 7345 | Performance | 744777 | |||
7447706100 | SPEC | 7 Dateien | 10 | 5.8 | 7.8 | 20 | 17.6 | 1260 | Performance | – | |||
7447707100 | SPEC | 8 Dateien | 10 | 5.6 | 11 | 21 | 15.1 | 1280 | Performance | – | |||
744778112 | SPEC | 9 Dateien | 12 | 1.73 | 2.15 | 98 | 27 | 7332 | Standard | – | |||
744777112 | SPEC | 8 Dateien | 12 | 1.82 | 2.4 | 58 | 23 | 7345 | Standard | – | |||
7447715120 | SPEC | 8 Dateien | 12 | 3.5 | 3.6 | 38 | 19 | 1245 | Standard | – | |||
744771112 | SPEC | 8 Dateien | 12 | 4.5 | 4.9 | 26 | 19.7 | 1260 | Standard | – | |||
744770112 | SPEC | 8 Dateien | 12 | 6.2 | 6.5 | 21 | 16 | 1280 | Standard | 744770 | |||
7447789112 | SPEC | 8 Dateien | 12 | – | – | 98 | 27 | 7332 | Robust | – | |||
7447779112 | SPEC | 8 Dateien | 12 | 1.82 | – | 58 | 23 | 7345 | Robust | – | |||
744778115 | SPEC | 9 Dateien | 15 | 1.51 | 1.75 | 130 | 26 | 7332 | Standard | 744778 | |||
744777115 | SPEC | 8 Dateien | 15 | 1.6 | 2.2 | 81 | 19.5 | 7345 | Standard | 744777 | |||
7447713150 | SPEC | 8 Dateien | 15 | 2.2 | 3.4 | 89 | 19.5 | 1030 | Performance | 7447713 | |||
7447714150 | SPEC | 8 Dateien | 15 | 3.5 | 4.1 | 43 | 16.8 | 1050 | Performance | 7447713 | |||
744771115 | SPEC | 8 Dateien | 15 | 4.2 | 4.5 | 28 | 16.6 | 1260 | Standard | – | |||
744770115 | SPEC | 8 Dateien | 15 | 5.8 | 6 | 23 | 14.5 | 1280 | Standard | 744770 | |||
7447709150 | SPEC | 8 Dateien | 15 | 6.5 | 8 | 26 | 17 | 1210 | Standard | 744770 | |||
7447785115 | SPEC | 8 Dateien | 15 | – | 1.4 | 200 | 28 | 6033 | Robust | – | |||
7447789115 | SPEC | 8 Dateien | 15 | – | – | 130 | 26 | 7332 | Robust | 744778 | |||
7447779115 | SPEC | 8 Dateien | 15 | 1.6 | 2.2 | 81 | 19.5 | 7345 | Robust | 744777 | |||
7447783150 | SPEC | 8 Dateien | 15 | 2 | 2.5 | 85 | 23 | 7332 | Performance | 744778 | |||
7447704150 | SPEC | 8 Dateien | 15 | 7 | 8.8 | 26 | 20.5 | 1510 | Standard | – | |||
7447773150 | SPEC | 10 Dateien | 15 | 2.2 | 3.1 | 69.5 | 20.7 | 7345 | Performance | 744777 | |||
7447706150 | SPEC | 7 Dateien | 15 | 4.7 | 6.4 | 28 | 13.9 | 1260 | Performance | – | |||
7447707150 | SPEC | 8 Dateien | 15 | 4.7 | 9 | 26.5 | 13.2 | 1280 | Performance | – | |||
744778118 | SPEC | 9 Dateien | 18 | 1.41 | 1.7 | 140 | 24 |
