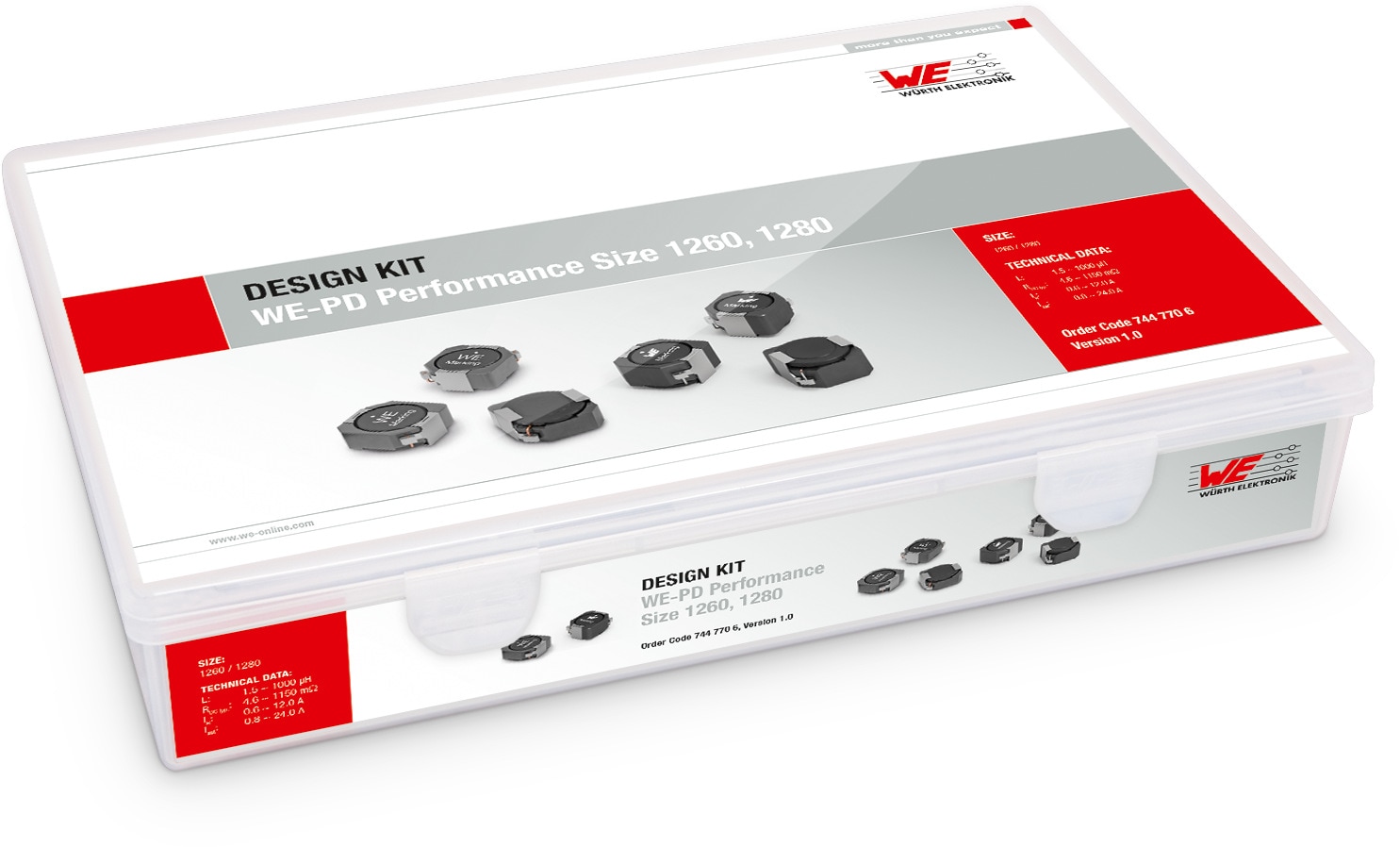

Design Kit WE-PD Performance Size 1260, 1280

Inlay herunterladen

Merkmale

AEC-Q 200 qualifiziert
Sehr geringer RDC und RAC
Höchstmöglicher Sättigungsstrom auf Ferritbasis
Geeignet für Schalfrequenzen bis 10 MHz
Betriebstemperatur: -40 °C bis +125 °C / +150 °C

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Bauform
7447706015	WE-PD SMT-Speicherdrossel, 1.5 µH, 11.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 1.5 µH	Nennstrom 11.5 A	Sättigungsstrom 20 A	Gleichstromwiderstand 7 mΩ	Eigenresonanzfrequenz 50.5 MHz	Bauform 1260
7447707015	WE-PD SMT-Speicherdrossel, 1.5 µH, 12 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 1.5 µH	Nennstrom 12 A	Sättigungsstrom 24 A	Gleichstromwiderstand 5.5 mΩ	Eigenresonanzfrequenz 49.2 MHz	Bauform 1280
7447706022	WE-PD SMT-Speicherdrossel, 2.2 µH, 10.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 2.2 µH	Nennstrom 10.2 A	Sättigungsstrom 16.5 A	Gleichstromwiderstand 8.5 mΩ	Eigenresonanzfrequenz 40.2 MHz	Bauform 1260
7447707022	WE-PD SMT-Speicherdrossel, 2.2 µH, 11 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 2.2 µH	Nennstrom 11 A	Sättigungsstrom 20.5 A	Gleichstromwiderstand 6.8 mΩ	Eigenresonanzfrequenz 41.7 MHz	Bauform 1280
7447706033	WE-PD SMT-Speicherdrossel, 3.3 µH, 9.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 3.3 µH	Nennstrom 9.2 A	Sättigungsstrom 13.5 A	Gleichstromwiderstand 10 mΩ	Eigenresonanzfrequenz 32.2 MHz	Bauform 1260
7447707033	WE-PD SMT-Speicherdrossel, 3.3 µH, 9.4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 3.3 µH	Nennstrom 9.4 A	Sättigungsstrom 17.5 A	Gleichstromwiderstand 9 mΩ	Eigenresonanzfrequenz 32.3 MHz	Bauform 1280
7447706047	WE-PD SMT-Speicherdrossel, 4.7 µH, 8.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 4.7 µH	Nennstrom 8.1 A	Sättigungsstrom 11.5 A	Gleichstromwiderstand 12 mΩ	Eigenresonanzfrequenz 27.4 MHz	Bauform 1260
7447707047	WE-PD SMT-Speicherdrossel, 4.7 µH, 8.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 4.7 µH	Nennstrom 8.5 A	Sättigungsstrom 15.5 A	Gleichstromwiderstand 10 mΩ	Eigenresonanzfrequenz 28.8 MHz	Bauform 1280
7447706062	WE-PD SMT-Speicherdrossel, 6.2 µH, 7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 6.2 µH	Nennstrom 7 A	Sättigungsstrom 10 A	Gleichstromwiderstand 15 mΩ	Eigenresonanzfrequenz 22.5 MHz	Bauform 1260
7447707068	WE-PD SMT-Speicherdrossel, 6.8 µH, 6.8 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 6.8 µH	Nennstrom 6.8 A	Sättigungsstrom 13 A	Gleichstromwiderstand 14 mΩ	Eigenresonanzfrequenz 19.1 MHz	Bauform 1280
7447706100	WE-PD SMT-Speicherdrossel, 10 µH, 5.8 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 10 µH	Nennstrom 5.8 A	Sättigungsstrom 7.8 A	Gleichstromwiderstand 20 mΩ	Eigenresonanzfrequenz 17.6 MHz	Bauform 1260
7447707100	WE-PD SMT-Speicherdrossel, 10 µH, 5.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 10 µH	Nennstrom 5.6 A	Sättigungsstrom 11 A	Gleichstromwiderstand 21 mΩ	Eigenresonanzfrequenz 15.1 MHz	Bauform 1280
7447706150	WE-PD SMT-Speicherdrossel, 15 µH, 4.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 15 µH	Nennstrom 4.7 A	Sättigungsstrom 6.4 A	Gleichstromwiderstand 28 mΩ	Eigenresonanzfrequenz 13.9 MHz	Bauform 1260
7447707150	WE-PD SMT-Speicherdrossel, 15 µH, 4.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 15 µH	Nennstrom 4.7 A	Sättigungsstrom 9 A	Gleichstromwiderstand 26.5 mΩ	Eigenresonanzfrequenz 13.2 MHz	Bauform 1280
7447706220	WE-PD SMT-Speicherdrossel, 22 µH, 3.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 22 µH	Nennstrom 3.7 A	Sättigungsstrom 5.2 A	Gleichstromwiderstand 41 mΩ	Eigenresonanzfrequenz 11 MHz	Bauform 1260
7447707220	WE-PD SMT-Speicherdrossel, 22 µH, 4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 22 µH	Nennstrom 4 A	Sättigungsstrom 7.4 A	Gleichstromwiderstand 36 mΩ	Eigenresonanzfrequenz 10.2 MHz	Bauform 1280
7447706330	WE-PD SMT-Speicherdrossel, 33 µH, 3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 33 µH	Nennstrom 3 A	Sättigungsstrom 4.2 A	Gleichstromwiderstand 60 mΩ	Eigenresonanzfrequenz 9.2 MHz	Bauform 1260
7447707330	WE-PD SMT-Speicherdrossel, 33 µH, 3.15 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 33 µH	Nennstrom 3.15 A	Sättigungsstrom 6.1 A	Gleichstromwiderstand 53 mΩ	Eigenresonanzfrequenz 8.3 MHz	Bauform 1280
7447706470	WE-PD SMT-Speicherdrossel, 47 µH, 2.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 47 µH	Nennstrom 2.7 A	Sättigungsstrom 3.6 A	Gleichstromwiderstand 72 mΩ	Eigenresonanzfrequenz 7.5 MHz	Bauform 1260
7447707470	WE-PD SMT-Speicherdrossel, 47 µH, 2.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 47 µH	Nennstrom 2.9 A	Sättigungsstrom 5.1 A	Gleichstromwiderstand 63 mΩ	Eigenresonanzfrequenz 7.2 MHz	Bauform 1280
7447706680	WE-PD SMT-Speicherdrossel, 68 µH, 2.3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 68 µH	Nennstrom 2.3 A	Sättigungsstrom 3 A	Gleichstromwiderstand 97 mΩ	Eigenresonanzfrequenz 6.5 MHz	Bauform 1260
7447707680	WE-PD SMT-Speicherdrossel, 68 µH, 2.45 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 68 µH	Nennstrom 2.45 A	Sättigungsstrom 4.2 A	Gleichstromwiderstand 90 mΩ	Eigenresonanzfrequenz 5.5 MHz	Bauform 1280
7447706101	WE-PD SMT-Speicherdrossel, 100 µH, 1.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 100 µH	Nennstrom 1.9 A	Sättigungsstrom 2.5 A	Gleichstromwiderstand 140 mΩ	Eigenresonanzfrequenz 5.2 MHz	Bauform 1260
7447707101	WE-PD SMT-Speicherdrossel, 100 µH, 2.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 100 µH	Nennstrom 2.1 A	Sättigungsstrom 3.5 A	Gleichstromwiderstand 120 mΩ	Eigenresonanzfrequenz 4.3 MHz	Bauform 1280
7447706151	WE-PD SMT-Speicherdrossel, 150 µH, 1.55 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 150 µH	Nennstrom 1.55 A	Sättigungsstrom 2 A	Gleichstromwiderstand 200 mΩ	Eigenresonanzfrequenz 4.2 MHz	Bauform 1260
7447707151	WE-PD SMT-Speicherdrossel, 150 µH, 1.65 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 150 µH	Nennstrom 1.65 A	Sättigungsstrom 2.8 A	Gleichstromwiderstand 190 mΩ	Eigenresonanzfrequenz 3.5 MHz	Bauform 1280
7447706221	WE-PD SMT-Speicherdrossel, 220 µH, 1.25 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 220 µH	Nennstrom 1.25 A	Sättigungsstrom 1.7 A	Gleichstromwiderstand 310 mΩ	Eigenresonanzfrequenz 3.3 MHz	Bauform 1260
7447707221	WE-PD SMT-Speicherdrossel, 220 µH, 1.35 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 220 µH	Nennstrom 1.35 A	Sättigungsstrom 2.35 A	Gleichstromwiderstand 265 mΩ	Eigenresonanzfrequenz 2.9 MHz	Bauform 1280
7447706331	WE-PD SMT-Speicherdrossel, 330 µH, 1.05 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 330 µH	Nennstrom 1.05 A	Sättigungsstrom 1.4 A	Gleichstromwiderstand 450 mΩ	Eigenresonanzfrequenz 2.6 MHz	Bauform 1260
7447707331	WE-PD SMT-Speicherdrossel, 330 µH, 1.08 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 330 µH	Nennstrom 1.08 A	Sättigungsstrom 1.9 A	Gleichstromwiderstand 410 mΩ	Eigenresonanzfrequenz 2.1 MHz	Bauform 1280
7447706471	WE-PD SMT-Speicherdrossel, 470 µH, 0.86 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 470 µH	Nennstrom 0.86 A	Sättigungsstrom 1.15 A	Gleichstromwiderstand 610 mΩ	Eigenresonanzfrequenz 2.3 MHz	Bauform 1260
7447707471	WE-PD SMT-Speicherdrossel, 470 µH, 0.93 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 470 µH	Nennstrom 0.93 A	Sättigungsstrom 1.6 A	Gleichstromwiderstand 540 mΩ	Eigenresonanzfrequenz 1.9 MHz	Bauform 1280
7447706102	WE-PD SMT-Speicherdrossel, 1000 µH, 0.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS Download_WE-PD-1260P_IGS (rev1).igs \| 2.1 MB STP Download_WE-PD-1260P_STP (rev1).stp \| 591.5 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 1000 µH	Nennstrom 0.6 A	Sättigungsstrom 0.8 A	Gleichstromwiderstand 1250 mΩ	Eigenresonanzfrequenz 1.45 MHz	Bauform 1260
7447707102	WE-PD SMT-Speicherdrossel, 1000 µH, –	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD (rev25b).IntLib \| 2.3 MB CDS Cadence_WE-PD (rev25b).zip \| 13.4 MB EAG Eagle_WE-PD (rev25a).lbr \| 333.8 KB KIC KiCad_WE-PD (rev25b).zip \| 4.2 MB ZUK CadStar_WE-PD (rev20a).zip \| 36.5 KB CAD-Dateien ZIP IGS IGS_WE-PD1280clip_7447707xxx (rev1).igs \| 2.2 MB STP STP_WE-PD1280clip_7447707xxx (rev1).stp \| 646.4 KB Elektrische Modelle ZIP PSP PSpice_WE-PD (rev25a).zip \| 59.6 KB SCS Spectre_WE-PD (rev25a).mod \| 78.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-PD SMT-Speicherdrossel	Induktivität 1000 µH	–	–	Gleichstromwiderstand 1090 mΩ	Eigenresonanzfrequenz 1.2 MHz	Bauform 1280
