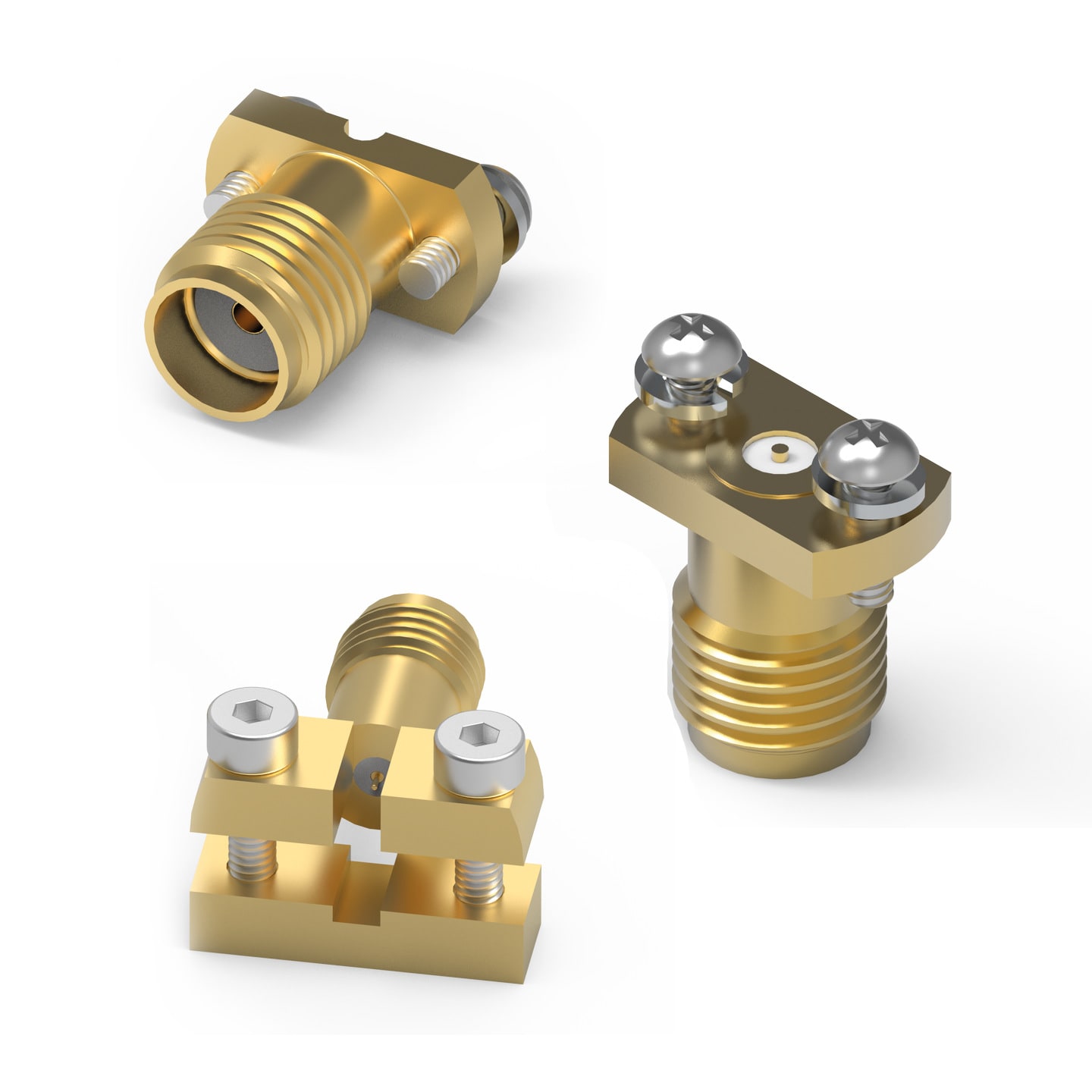

WR-SMA PCB Solderless

Bauform	Maße
CWP Microstrip Line
Strip Line

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000M Ω (min.)
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic device

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

CWP Microstrip Line

Strip Line

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Orientierungs typ	Montagetyp	Mittelkontakt	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster
	60312862112552	SPECGerade, End Launch - lötfrei, Ø 0.25	Manual	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB ANS ANSYS_60312862112552 (rev25a).a3dcomp \| 795.9 KB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB KIC KiCad_WR-SMA (rev26a).zip \| 4.8 MB CAD-Dateien ZIP 3D 3D_ConSMA_60312862112552 (rev1).pdf \| 1.6 MB IGS IGS_ConSMA_60312862112552 (rev1).igs \| 3.4 MB STP STP_ConSMA_60312862112552 (rev1).stp \| 1.6 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Orientierungs typGerade	MontagetypEnd Launch - lötfrei	MittelkontaktØ 0.25	Betriebstemperatur -65 °C up to +165 °C	Design Kit 603301 630690	–Verfügbarkeit prüfen

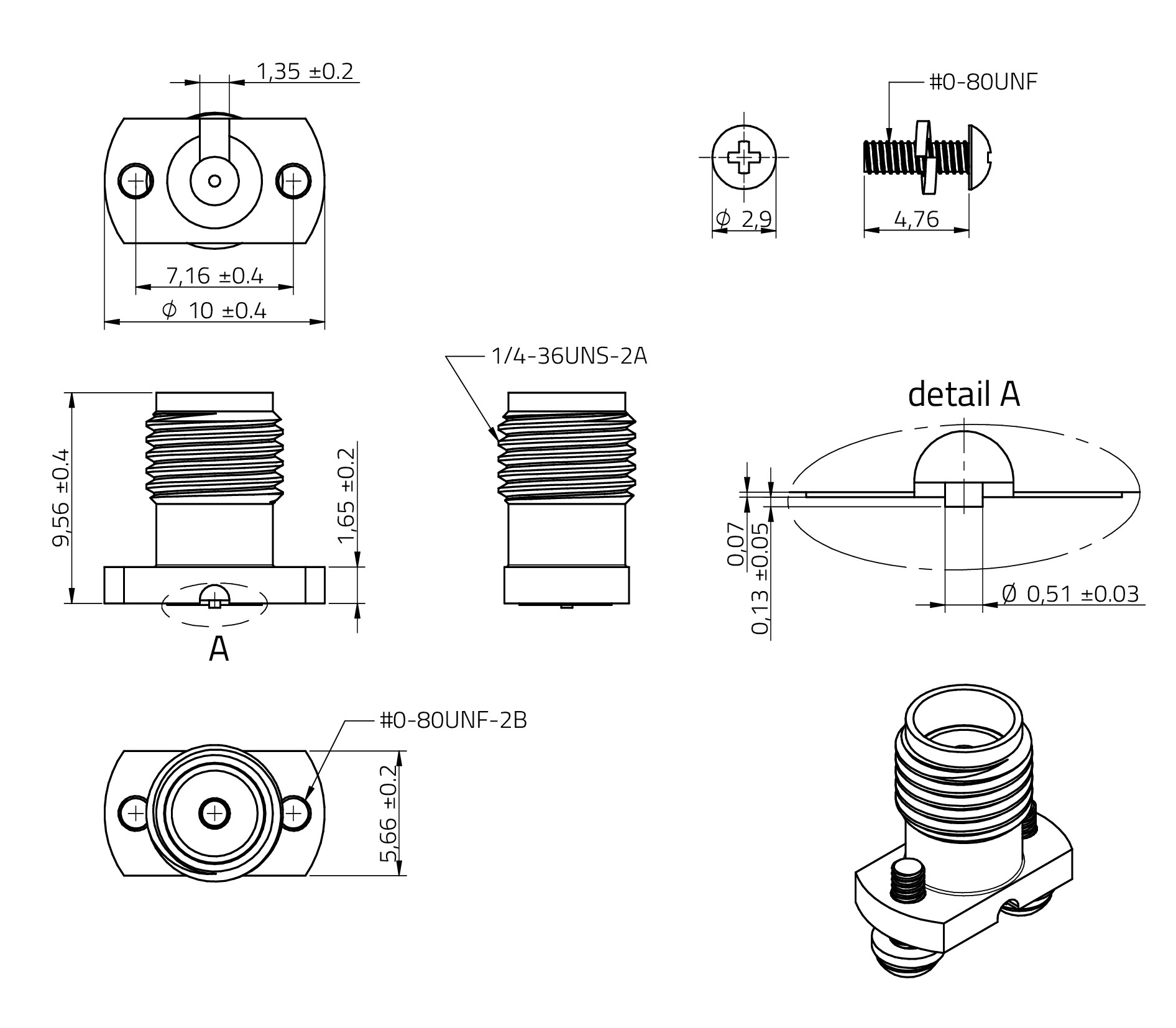

	60312872112545	SPECGerade, Lötfreie Kompression, Ø 0.51	Manual	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB KIC KiCad_WR-SMA (rev26a).zip \| 4.8 MB CAD-Dateien ZIP 3D 3D_ConSMA_60312872112545 (rev1).pdf \| 1.6 MB IGS IGS_ConSMA_60312872112545 (rev1).igs \| 3.9 MB STP STP_ConSMA_60312872112545 (rev1).stp \| 4.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Orientierungs typGerade	MontagetypLötfreie Kompression	MittelkontaktØ 0.51	Betriebstemperatur -65 °C up to +165 °C	Design Kit 603301 630690	–Verfügbarkeit prüfen

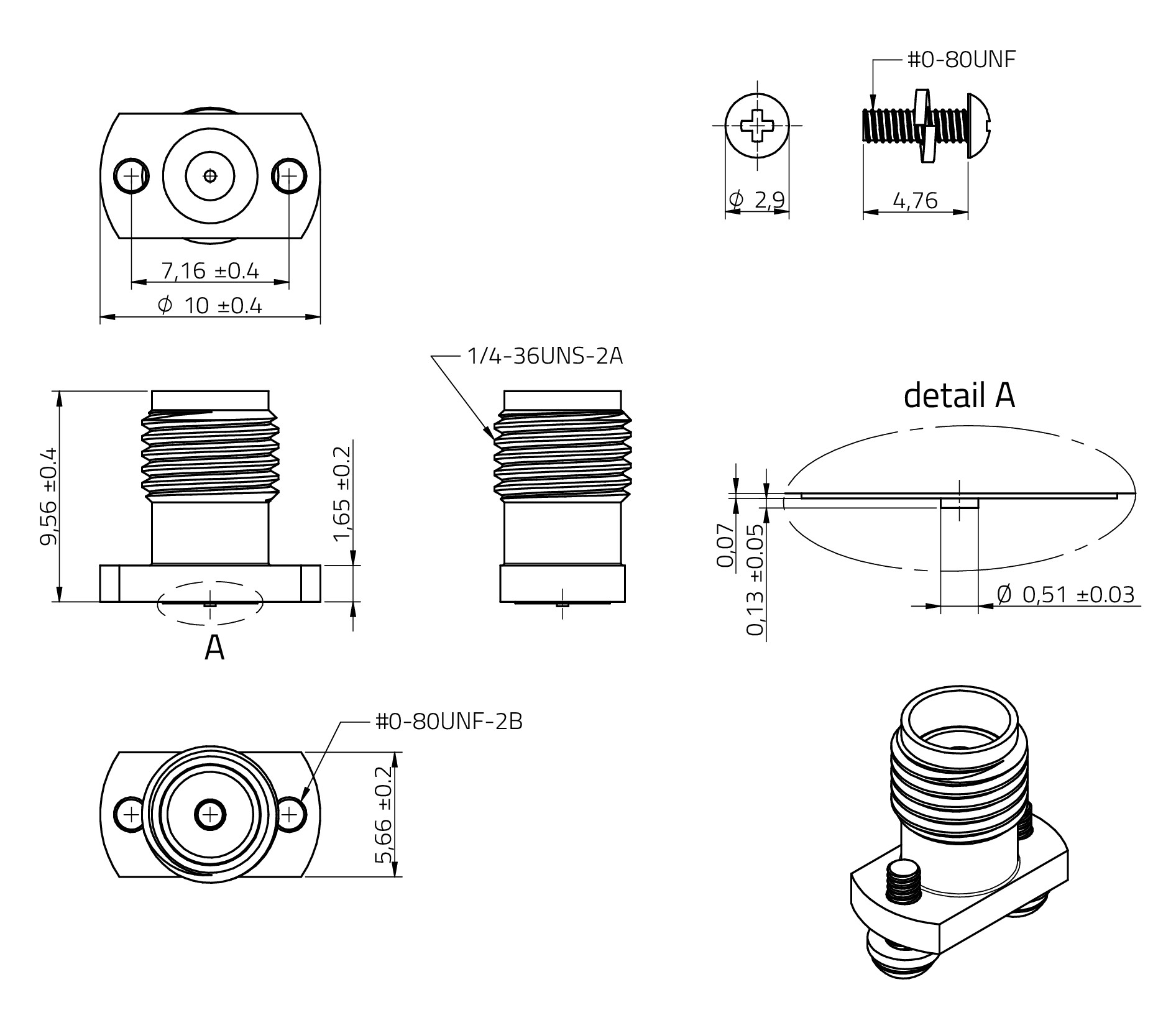

	60312872112546	SPECGerade, Lötfreie Kompression, Ø 0.51	Manual	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMA (rev25a).IntLib \| 3.8 MB CDS Cadence_WR-SMA (rev25b).zip \| 22.9 MB EAG Eagle_WR-SMA (rev25a).lbr \| 167.6 KB KIC KiCad_WR-SMA (rev26a).zip \| 4.8 MB CAD-Dateien ZIP 3D 3D_ConSMA_60312872112546 (rev1).pdf \| 1.7 MB IGS IGS_ConSMA_60312872112546 (rev1).igs \| 3.9 MB STP STP_ConSMA_60312872112546 (rev1).stp \| 4.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Orientierungs typGerade	MontagetypLötfreie Kompression	MittelkontaktØ 0.51	Betriebstemperatur -65 °C up to +165 °C	Design Kit 603301	–Verfügbarkeit prüfen
