WR-MMCX PCB End Launch

WR-MMCX PCB End Launch
BauformMaßeMontageart
Straight Jack
 End Launch

Merkmale

  • Interface: IEC 61169-52
  • Mating Cycle: 500 Cycles
  • Impedance: 50Ω
  • Insulation Resistance: 1000M Ω (min.)
  • Withstanding Voltage: 500Vrms (min.)
  • Mating: Snap on

Anwendung

  • Network and communications
  • RF Test and measurement equipment
  • Industrial applications
  • Electronic consumers and devices

Application Notes

Artikeldaten

Straight Jack
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 1 Produktserien anzeigen
 Artikel in 1 Produktserien
Alle zurücksetzen
Artikel Nr.
Daten­blatt
Downloads
Status
Leiterplattendicke(mm)
f
Mittelkontakt
Betriebstemperatur
Design Kit
Muster
WR-MMCX PCB End Launch

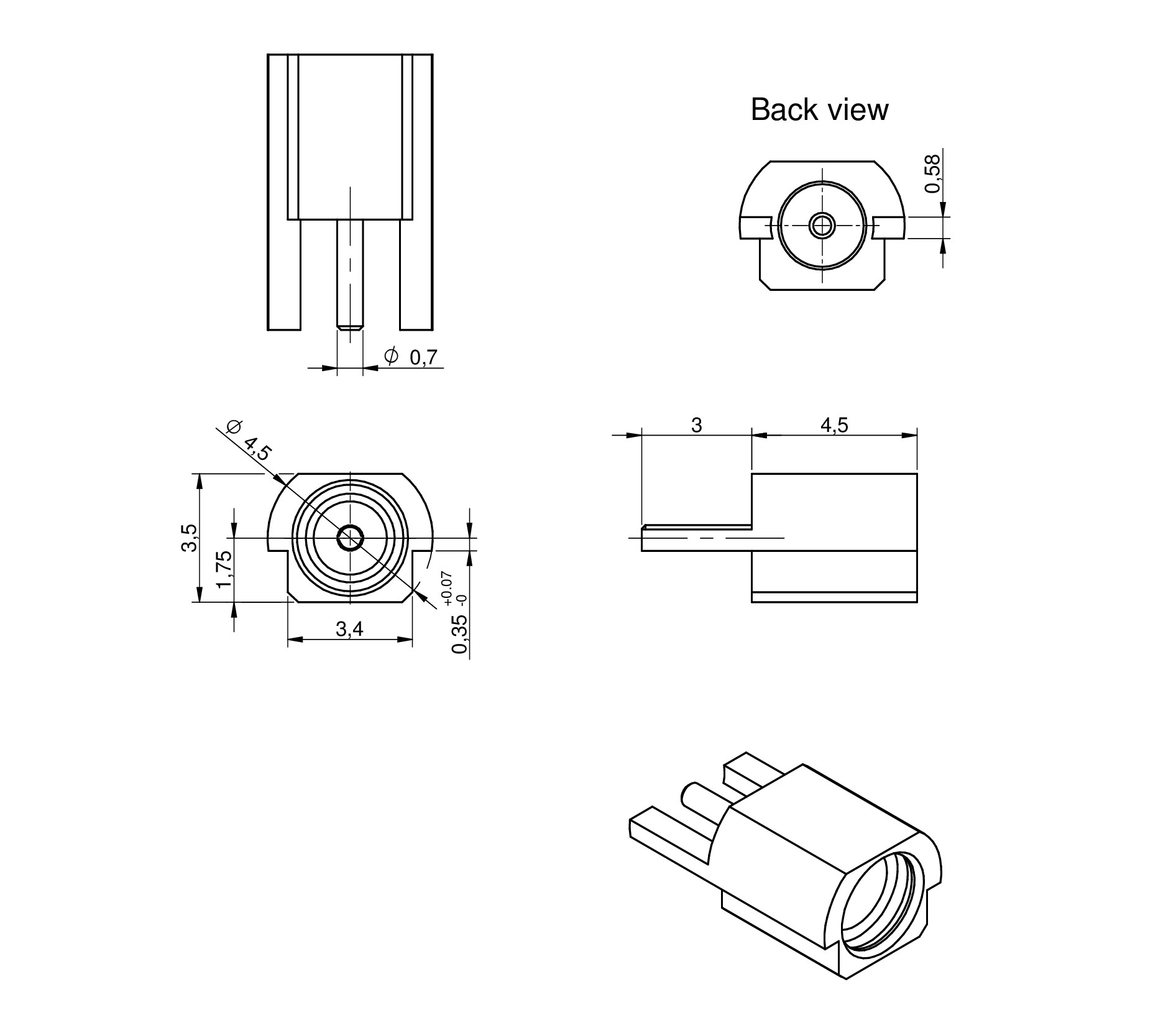

66012202111305
1.1 mm, DC~6 GHz, Ø 0.7
Downloads6 Dateien

EDA-Modelle: Bauteile ZIP

CAD-Dateien ZIP

Alle 6 Dateien als ZIP herunterladen
ZIP

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Leiterplattendicke1.1 mm
FrequenzbereichDC~6 GHz
MittelkontaktØ 0.7
Betriebstemperatur -55 °C up to +155 °C
Design Kit
660001

Gegenstecker

WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug / RG-174/U Flexible Cable / 152.4mm length
WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug / RG-178/U Flexible Cable / 152.4mm length
WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug / RG-316/U Flexible Cable / 152.4mm length
WR-CXASY RPSMA Bulkhead Jack to MMCX Straight Plug / RG-174/U Flexible Cable / 152.4 mm length
WR-CXASY RPSMA Bulkhead Jack to MMCX Straight Plug / RG-178/U Flexible Cable / 152.4 mm length
WR-CXASY RPSMA Bulkhead Jack to MMCX Straight Plug / RG-316/U Flexible Cable / 152.4 mm length
WR-CXASY MMCX to MMCX
WR-ADPT SMA to MMCX
WR-MMCX Cable Connectors

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-MMCX PCB & Cable Connectors
