	Bauform	Montageart
	Straight Jack	-
	Straight Bulkhead Jack	-
ERW.	Straight Plug	-
ERW.	Right Angle Plug	-

Merkmale

Schnittstelle: IEC 61169-52
Steckzyklen: 500 Cycles
Impedanz: 50Ω
Isolationswiderstand: 1000M Ω (min.)
Spannungsfestigkeit: 500Vrms (min.)
Verbinder: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and devices

Application Notes

Artikeldaten

Alle

Straight Jack

Straight Bulkhead Jack

Straight Plug

Right Angle Plug

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Design Kit
66026021110420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66026021110420 (rev1).pdf \| 5.6 MB IGS Download_IGES_66026021110420 (rev1).iges \| 49 MB STP Download_STEP_66026021110420 (rev1).stp \| 34.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	RG178/RG196	DC~3 GHz	Crimp	Ø 0.4	660001
66026021110320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66026021110320 (rev1).pdf \| 6.2 MB IGS Download_IGES_66026021110320 (rev1).iges \| 55.3 MB STP Download_STEP_66026021110320 (rev1).stp \| 47 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	RG174/RG316/RG188	DC~6 GHz	Crimp	Ø 0.6	660001
66026021110620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66026021110620 (rev1).pdf \| 6.2 MB IGS Download_IGES_66026021110620 (rev1).iges \| 55.2 MB STP Download_STEP_66026021110620 (rev1).stp \| 47 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	RG316 Double Braid	DC~6 GHz	Crimp	Ø 0.6	660001

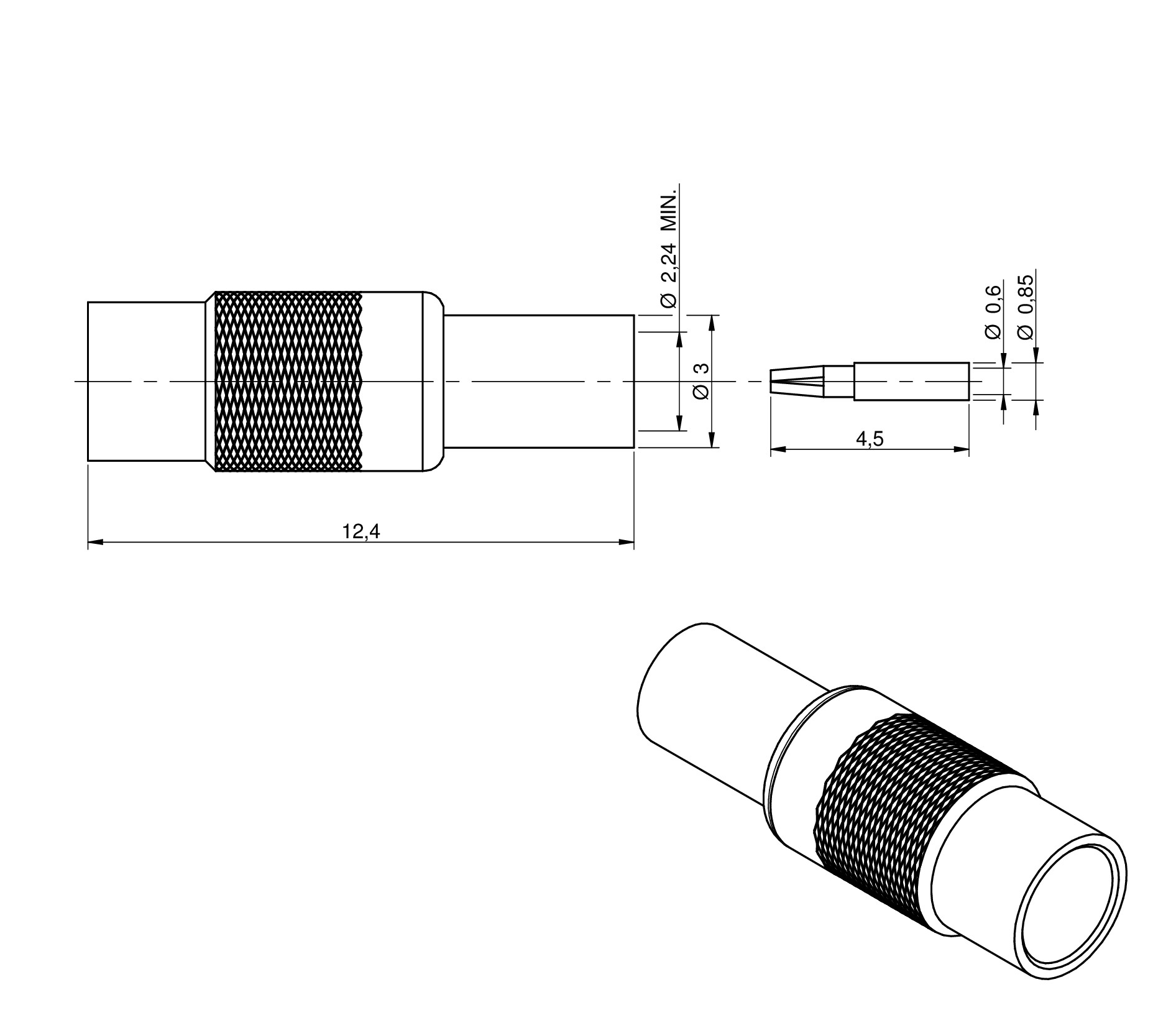

66029021110820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66029021110820 (rev1).pdf \| 3.5 MB IGS Download_IGES_66029021110820 (rev1).iges \| 29.2 MB STP Download_STEP_66029021110820 (rev1).stp \| 21.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	RG405/.085"	DC~6 GHz	Solder	Ø 0.6	660001

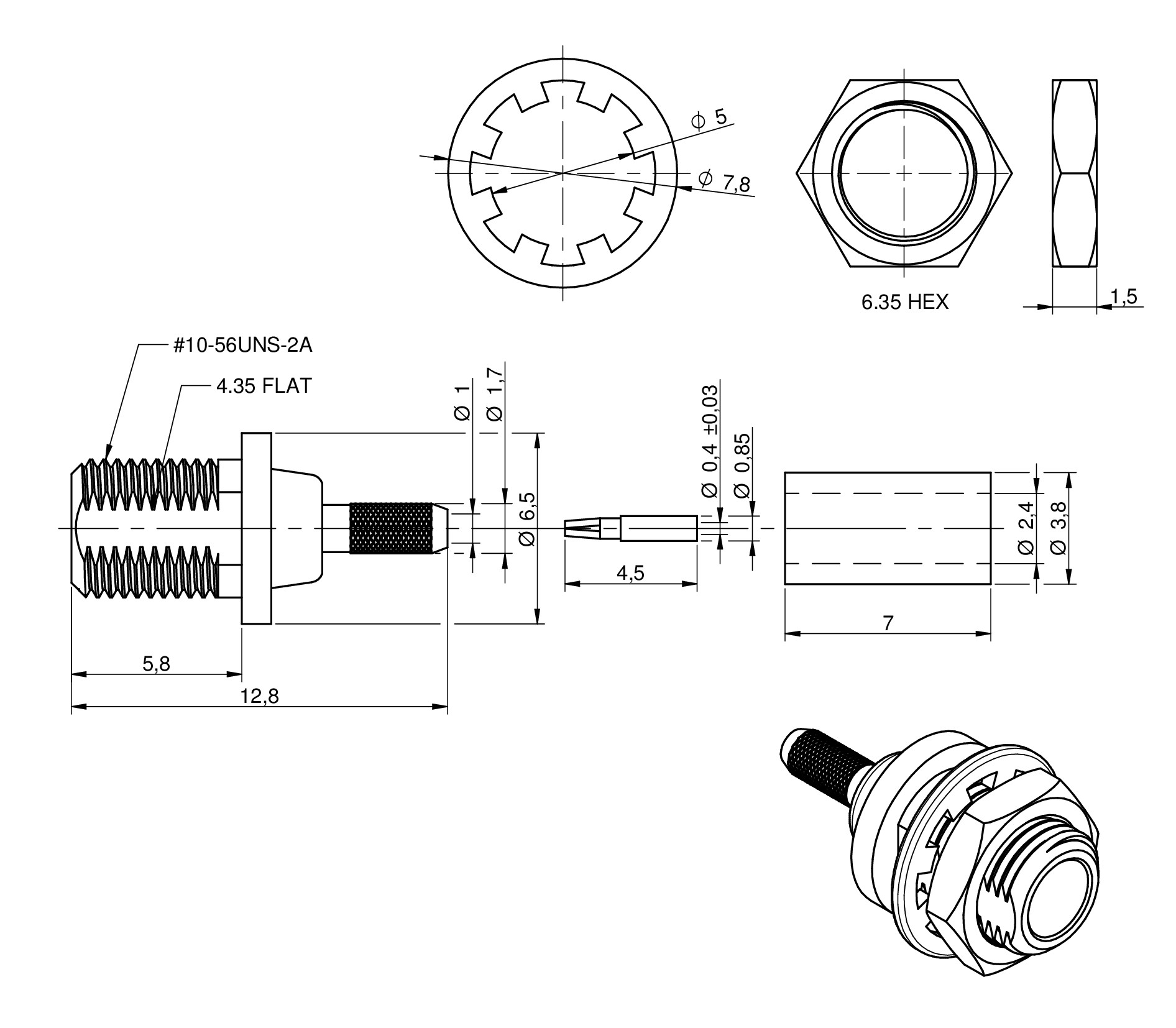

66026421110420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66026421110420 (rev1).pdf \| 2.8 MB IGS Download_IGES_66026421110420 (rev1).iges \| 21.5 MB STP Download_STEP_66026421110420 (rev1).stp \| 13.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	RG178/RG196	DC~3 GHz	Crimp	Ø 0.4	660001
66026421110320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66026421110320 (rev1).pdf \| 3.4 MB IGS Download_IGES_66026421110320 (rev1).iges \| 27.7 MB STP Download_STEP_66026421110320 (rev1).stp \| 26.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	RG174/RG316/RG188	DC~6 GHz	Crimp	Ø 0.6	660001
66026421110620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66026421110620 (rev1).pdf \| 3.4 MB IGS Download_IGES_66026421110620 (rev1).iges \| 27.7 MB STP Download_STEP_66026421110620 (rev1).stp \| 26.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	RG316 Double Braid	DC~6 GHz	Crimp	Ø 0.6	660001
66029421110820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66029421110820 (rev1).pdf \| 616.7 KB IGS Download_IGES_66029421110820 (rev1).iges \| 2.5 MB STP Download_STEP_66029421110820 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	RG405/.085"	DC~6 GHz	Solder	Ø 0.6	660001
66046011210420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66046011210420 (rev1).pdf \| 4.9 MB IGS Download_IGES_66046011210420 (rev1).iges \| 42.5 MB STP Download_STEP_66046011210420 (rev1).stp \| 76.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	RG178/RG196	DC~3 GHz	Crimp	Ø 0.4	660001
66046011210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66046011210320 (rev1).pdf \| 5.1 MB IGS Download_IGES_66046011210320 (rev1).iges \| 44.3 MB STP Download_STEP_66046011210320 (rev1).stp \| 80.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	RG174/RG316/RG188	DC~6 GHz	Crimp	Ø 0.6	660001
66046011210620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66046011210620 (rev1).pdf \| 5.1 MB IGS Download_IGES_66046011210620 (rev1).iges \| 44.3 MB STP Download_STEP_66046011210620 (rev1).stp \| 80.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	RG316 Double Braid	DC~6 GHz	Crimp	Ø 0.6	660001

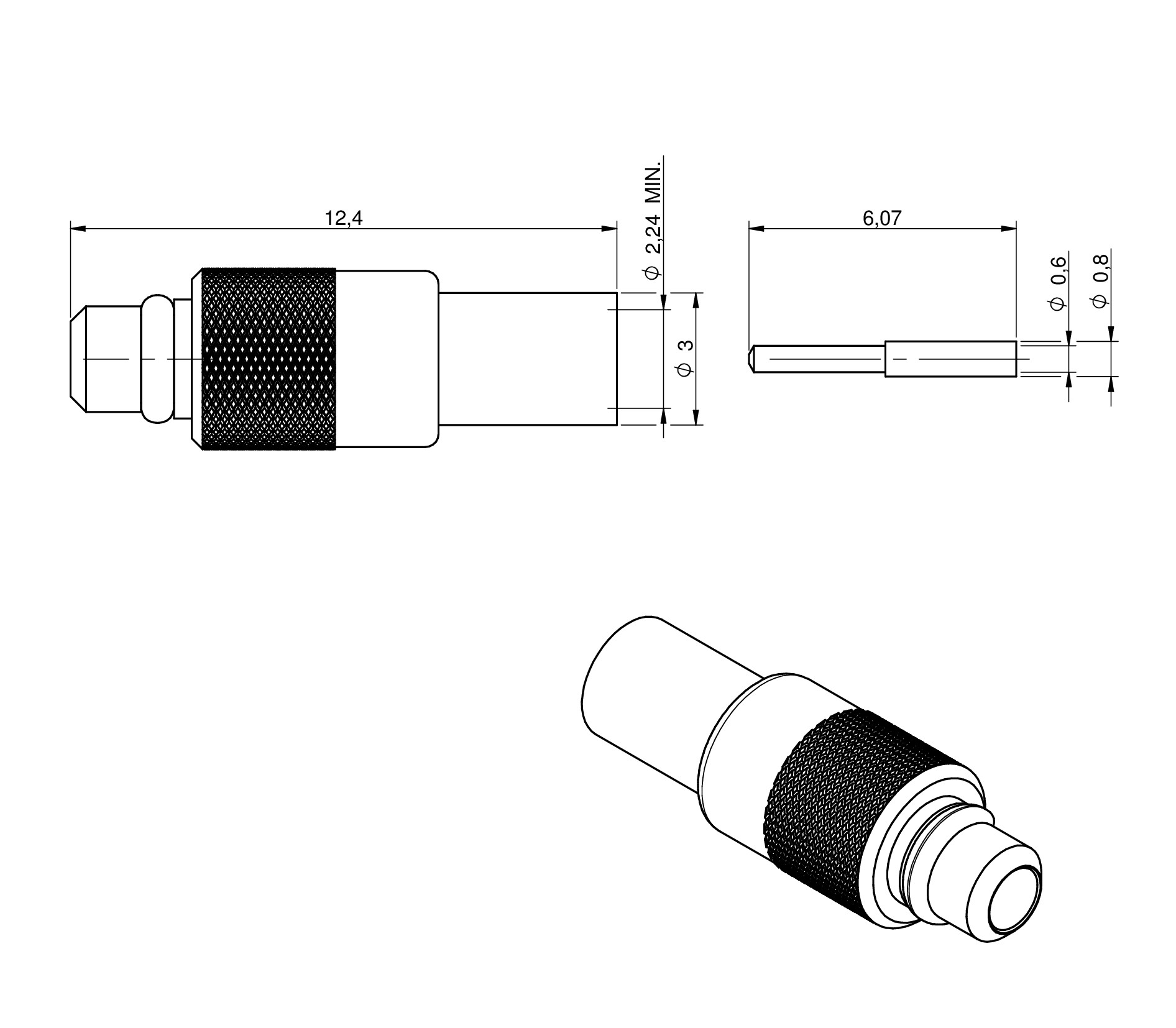

66049011210820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66049011210820 (rev1).pdf \| 4.7 MB IGS Download_IGES_66049011210820 (rev1).iges \| 38.6 MB STP Download_STEP_66049011210820 (rev1).stp \| 56.6 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	RG405/.085"	DC~6 GHz	Solder	Ø 0.6	660001

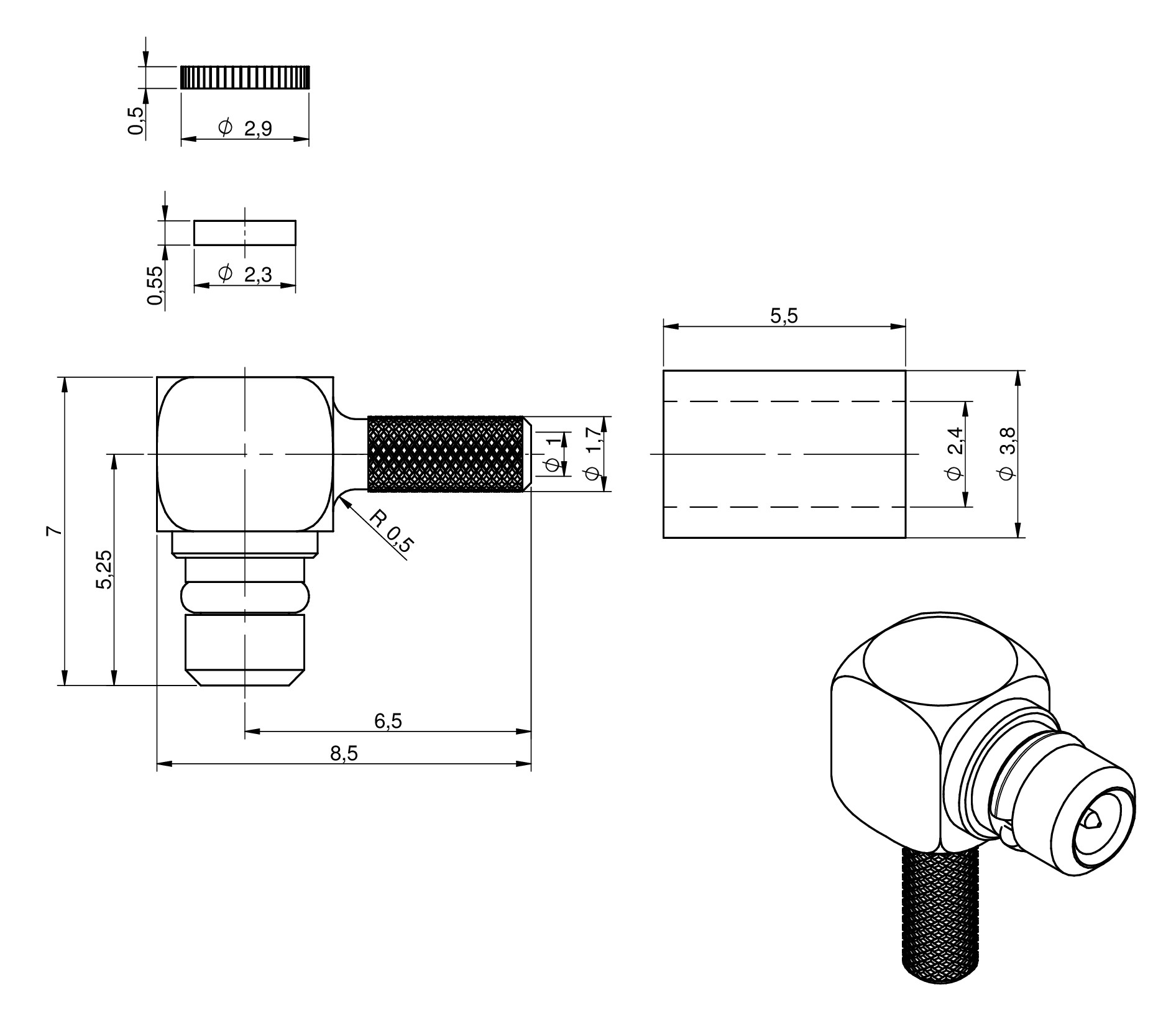

66036011210420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66036011210420 (rev1).pdf \| 37.9 KB IGS Download_IGES_66036011210420 (rev1).iges \| 19.3 MB STP Download_STEP_66036011210420 (rev1).stp \| 36.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	RG178/RG196	DC~3 GHz	Crimp	–	660001
66036011210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66036011210320 (rev1).pdf \| 2.4 MB IGS Download_IGES_66036011210320 (rev1).iges \| 19.4 MB STP Download_STEP_66036011210320 (rev1).stp \| 36.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	RG174/RG316/RG188	DC~6 GHz	Crimp	–	660001
66036011210620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66036011210620 (rev1).pdf \| 2.4 MB IGS Download_IGES_66036011210620 (rev1).iges \| 19.4 MB STP Download_STEP_66036011210620 (rev1).stp \| 36.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	RG316 Double Braid	DC~6 GHz	Crimp	–	660001
66039011210820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_66039011210820 (rev1).pdf \| 392.4 KB IGS Download_IGES_66039011210820 (rev1).iges \| 2.4 MB STP Download_STEP_66039011210820 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	RG405/.085"	DC~6 GHz	Solder	–	660001
66046020212120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WERI_MMCX_66046020212120 (rev1).pdf \| 2.6 MB IGS IGES_WERI_MMCX_66046020212120 (rev1).iges \| 44.2 MB STP STP_WERI_MMCX_66046020212120 (rev1).stp \| 24 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.13	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
66046020212220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WERI_MMCX_66046020212220 (rev1).pdf \| 2.6 MB IGS IGS_WERI_MMCX_66046020212220 (rev1).iges \| 44.2 MB STP STP_WERI_MMCX_66046020212220 (rev1).stp \| 24 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.32	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
66046020212320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WERI_MMCX_66046020212320 (rev1).pdf \| 2.6 MB IGS IGES_WERI_MMCX_66046020212320 (rev1).iges \| 44.2 MB STP STP_WERI_MMCX_66046020212320 (rev1).stp \| 24 MB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.37	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
66036020212120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WERI_66036020212120 (rev1).pdf \| 476.3 KB IGS IGES_WERI_66036020212120 (rev1).iges \| 2.6 MB STP STP_WERI_66036020212120 (rev1).stp \| 395.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.13	Flexible	DC~6 GHz	Crimp	–	–
66036020212220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WERI_MMCX_66036020212220 (rev1).pdf \| 482.8 KB IGS IGES_WERI_MMCX_66036020212220 (rev1).iges \| 2.6 MB STP STP_WERI_MMCX_66036020212220 (rev1).stp \| 395.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.32	Flexible	DC~6 GHz	Crimp	–	–
66036020212320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WERI_MMCX_66036020212320 (rev1).pdf \| 479.1 KB IGS IGES_WERI_MMCX_66036020212320 (rev1).iges \| 2.6 MB STP STP_WERI_MMCX_66036020212320 (rev1).stp \| 396 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.37	Flexible	DC~6 GHz	Crimp	–	–

	Artikel Nr.	Datenblatt
	66026021110420	SPEC
	66026021110320	SPEC
	66026021110620	SPEC
	66029021110820	SPEC
	66026421110420	SPEC
	66026421110320	SPEC
	66026421110620	SPEC
	66029421110820	SPEC
	66046011210420	SPEC
	66046011210320	SPEC
	66046011210620	SPEC
	66049011210820	SPEC
	66036011210420	SPEC
	66036011210320	SPEC
	66036011210620	SPEC
	66039011210820	SPEC
	66046020212120	SPEC
	66046020212220	SPEC
	66046020212320	SPEC
	66036020212120	SPEC
	66036020212220	SPEC
	66036020212320	SPEC

Muster

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Design Kit	Muster
