WE-MCRI Umpresste Doppeldrossel. Magnetisch geschirmt. Bessere Streuinduktivität (Lk) und Nennstrom (Ir) als vergleichbare Komponenten.

Bauform	Maße	L (mm)	B (mm)	H (mm)

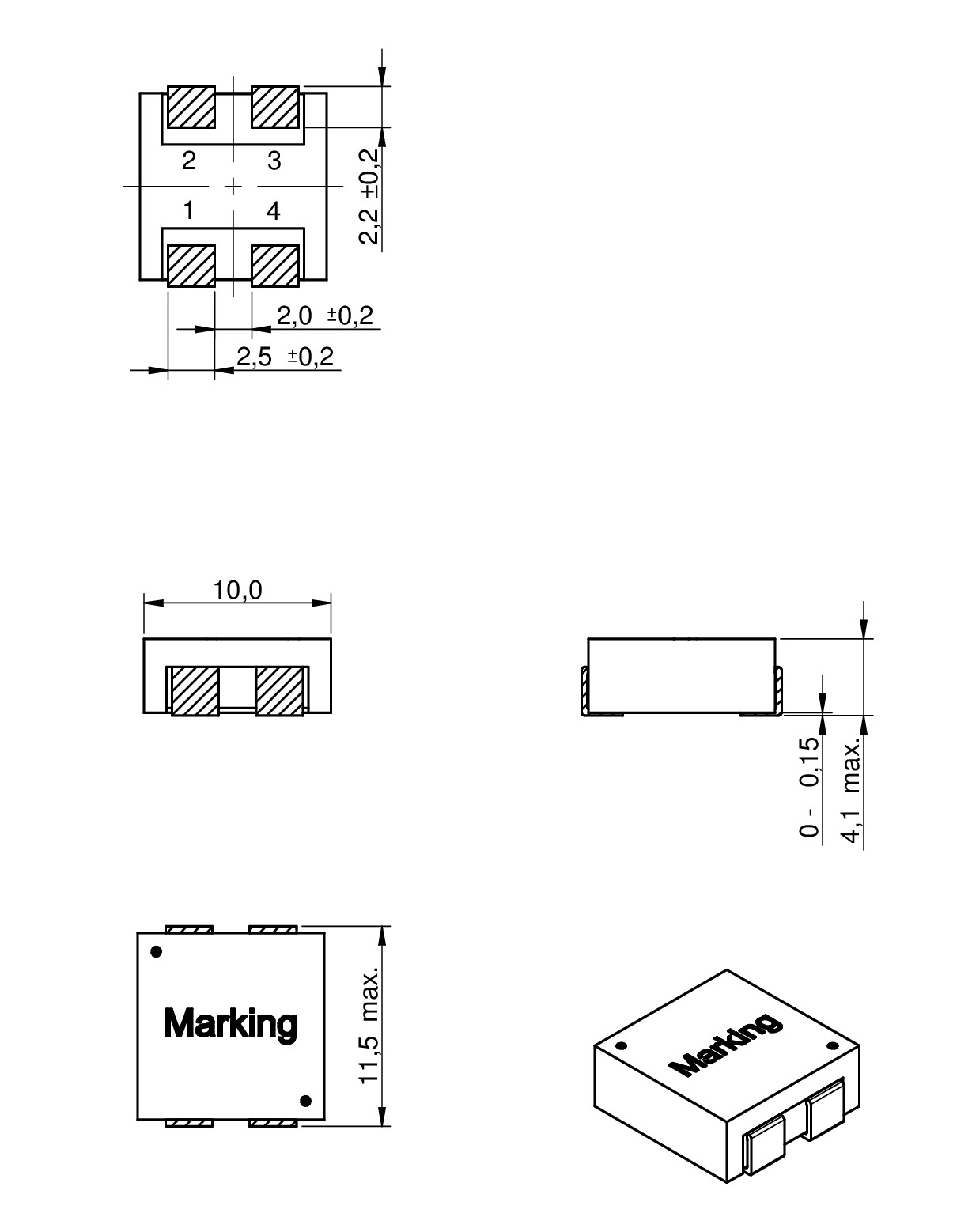

1040		11	10	4

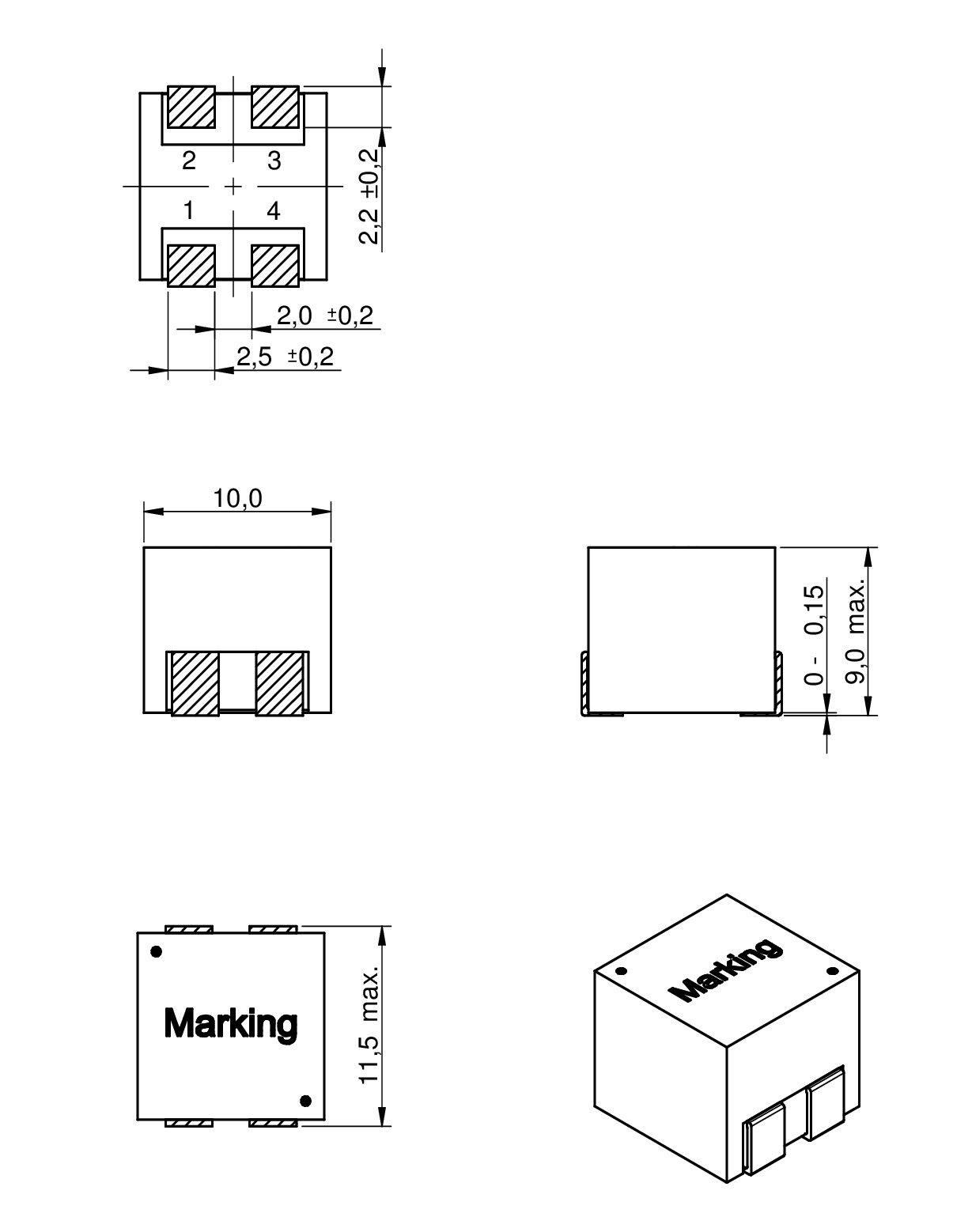

1090		11	10	9

LTSpice-Dateien

LT
LTSpice_WE-MCRI (rev24a).zip
|
2.5 KB

Merkmale

Komposit-Kernmaterial ermöglicht einen hohen Sättigungsstrom und eine kompakte Bauweise
Bessere Streuinduktivität (Lk) und Nennstrom (Ir) als vergleichbare Komponenten
Magnetisch geschirmt
1:1 Übertrager
Betriebstemperatur: -40 °C bis + 125 °C

Anwendung

Isolierte Konverter-Anwendung, (wie z.B. Flyback-Konverter)
Buck, Boost, Sepic, Zeta, CUK Converter
Schaltregler mit zweiter, ungeregelter Ausgangsspannung

Application Notes

Artikeldaten

Alle

1040

1090

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁(µH)	L₂(µH)	n	I_{R 1}(A)	I_{R 2}(A)	I_SAT1(A)	I_SAT2(A)	R_{DC1 max}(mΩ)	R_{DC2 max}(mΩ)	L_S(µH)
7448990010	1 µH, 1 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11 µH	Induktivität 21 µH	Übersetzungsverhältnis1:1	Nennstrom 117 A	Nennstrom 217 A	Sättigungsstrom 143.5 A	Sättigungsstrom 243.5 A	Gleichstromwiderstand 15.6 mΩ	Gleichstromwiderstand 25.6 mΩ	Streuinduktivität0.17 µH
7448991010	1 µH, 1 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11 µH	Induktivität 21 µH	Übersetzungsverhältnis1:1	Nennstrom 112 A	Nennstrom 212 A	Sättigungsstrom 130.2 A	Sättigungsstrom 230.2 A	Gleichstromwiderstand 17.5 mΩ	Gleichstromwiderstand 27.5 mΩ	Streuinduktivität0.16 µH
7448990015	1.5 µH, 1.5 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11.5 µH	Induktivität 21.5 µH	Übersetzungsverhältnis1:1	Nennstrom 112.5 A	Nennstrom 212.5 A	Sättigungsstrom 134 A	Sättigungsstrom 234 A	Gleichstromwiderstand 19.4 mΩ	Gleichstromwiderstand 29.4 mΩ	Streuinduktivität0.18 µH
7448991015	1.5 µH, 1.5 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11.5 µH	Induktivität 21.5 µH	Übersetzungsverhältnis1:1	Nennstrom 111.1 A	Nennstrom 211.1 A	Sättigungsstrom 128.1 A	Sättigungsstrom 228.1 A	Gleichstromwiderstand 110 mΩ	Gleichstromwiderstand 210 mΩ	Streuinduktivität0.17 µH
7448990022	2.2 µH, 2.2 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12.2 µH	Induktivität 22.2 µH	Übersetzungsverhältnis1:1	Nennstrom 111.5 A	Nennstrom 211.5 A	Sättigungsstrom 129.5 A	Sättigungsstrom 229.5 A	Gleichstromwiderstand 112.5 mΩ	Gleichstromwiderstand 212.5 mΩ	Streuinduktivität0.19 µH
7448991022	2.2 µH, 2.2 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12.2 µH	Induktivität 22.2 µH	Übersetzungsverhältnis1:1	Nennstrom 18.2 A	Nennstrom 28.2 A	Sättigungsstrom 120.6 A	Sättigungsstrom 220.6 A	Gleichstromwiderstand 116.5 mΩ	Gleichstromwiderstand 216.5 mΩ	Streuinduktivität0.18 µH
7448991027	2.7 µH, 2.7 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12.7 µH	Induktivität 22.7 µH	Übersetzungsverhältnis1:1	Nennstrom 17.4 A	Nennstrom 27.4 A	Sättigungsstrom 116.5 A	Sättigungsstrom 216.5 A	Gleichstromwiderstand 116.8 mΩ	Gleichstromwiderstand 216.8 mΩ	Streuinduktivität0.2 µH
7448990033	3.3 µH, 3.3 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 13.3 µH	Induktivität 23.3 µH	Übersetzungsverhältnis1:1	Nennstrom 17.5 A	Nennstrom 27.5 A	Sättigungsstrom 128.2 A	Sättigungsstrom 228.2 A	Gleichstromwiderstand 126 mΩ	Gleichstromwiderstand 226 mΩ	Streuinduktivität0.22 µH
7448991033	3.3 µH, 3.3 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 13.3 µH	Induktivität 23.3 µH	Übersetzungsverhältnis1:1	Nennstrom 16.8 A	Nennstrom 26.8 A	Sättigungsstrom 114.3 A	Sättigungsstrom 214.3 A	Gleichstromwiderstand 123.5 mΩ	Gleichstromwiderstand 223.5 mΩ	Streuinduktivität0.21 µH
7448990047	4.7 µH, 4.7 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 14.7 µH	Induktivität 24.7 µH	Übersetzungsverhältnis1:1	Nennstrom 15.9 A	Nennstrom 25.9 A	Sättigungsstrom 124.2 A	Sättigungsstrom 224.2 A	Gleichstromwiderstand 140 mΩ	Gleichstromwiderstand 240 mΩ	Streuinduktivität0.235 µH
7448991047	4.7 µH, 4.7 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 14.7 µH	Induktivität 24.7 µH	Übersetzungsverhältnis1:1	Nennstrom 16.2 A	Nennstrom 26.2 A	Sättigungsstrom 113.8 A	Sättigungsstrom 213.8 A	Gleichstromwiderstand 129 mΩ	Gleichstromwiderstand 229 mΩ	Streuinduktivität0.225 µH
7448990068	6.8 µH, 6.8 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 16.8 µH	Induktivität 26.8 µH	Übersetzungsverhältnis1:1	Nennstrom 15 A	Nennstrom 25 A	Sättigungsstrom 121.2 A	Sättigungsstrom 221.2 A	Gleichstromwiderstand 151.5 mΩ	Gleichstromwiderstand 251.5 mΩ	Streuinduktivität0.245 µH
7448991068	6.8 µH, 6.8 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 16.8 µH	Induktivität 26.8 µH	Übersetzungsverhältnis1:1	Nennstrom 15 A	Nennstrom 25 A	Sättigungsstrom 112 A	Sättigungsstrom 212 A	Gleichstromwiderstand 144 mΩ	Gleichstromwiderstand 244 mΩ	Streuinduktivität0.24 µH
7448990082	8.2 µH, 8.2 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18.2 µH	Induktivität 28.2 µH	Übersetzungsverhältnis1:1	Nennstrom 14.8 A	Nennstrom 24.8 A	Sättigungsstrom 118.5 A	Sättigungsstrom 218.5 A	Gleichstromwiderstand 163 mΩ	Gleichstromwiderstand 263 mΩ	Streuinduktivität0.26 µH
7448991082	8.2 µH, 8.2 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18.2 µH	Induktivität 28.2 µH	Übersetzungsverhältnis1:1	Nennstrom 14.7 A	Nennstrom 24.7 A	Sättigungsstrom 111.3 A	Sättigungsstrom 211.3 A	Gleichstromwiderstand 146 mΩ	Gleichstromwiderstand 246 mΩ	Streuinduktivität0.25 µH
7448990100	10 µH, 10 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 14.5 A	Nennstrom 24.5 A	Sättigungsstrom 117 A	Sättigungsstrom 217 A	Gleichstromwiderstand 169 mΩ	Gleichstromwiderstand 269 mΩ	Streuinduktivität0.27 µH
7448991100	10 µH, 10 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 13.7 A	Nennstrom 23.7 A	Sättigungsstrom 19.8 A	Sättigungsstrom 29.8 A	Gleichstromwiderstand 162 mΩ	Gleichstromwiderstand 262 mΩ	Streuinduktivität0.3 µH
7448990150	15 µH, 15 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 115 µH	Induktivität 215 µH	Übersetzungsverhältnis1:1	Nennstrom 13.9 A	Nennstrom 23.9 A	Sättigungsstrom 19.5 A	Sättigungsstrom 29.5 A	Gleichstromwiderstand 187 mΩ	Gleichstromwiderstand 287 mΩ	Streuinduktivität0.3 µH
7448991150	15 µH, 15 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 115 µH	Induktivität 215 µH	Übersetzungsverhältnis1:1	Nennstrom 13.25 A	Nennstrom 23.25 A	Sättigungsstrom 17.8 A	Sättigungsstrom 27.8 A	Gleichstromwiderstand 195 mΩ	Gleichstromwiderstand 295 mΩ	Streuinduktivität0.32 µH
7448990220	22 µH, 22 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 222 µH	Übersetzungsverhältnis1:1	Nennstrom 13.4 A	Nennstrom 23.4 A	Sättigungsstrom 18.1 A	Sättigungsstrom 28.1 A	Gleichstromwiderstand 1106 mΩ	Gleichstromwiderstand 2106 mΩ	Streuinduktivität0.335 µH
7448991220	22 µH, 22 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 222 µH	Übersetzungsverhältnis1:1	Nennstrom 12.2 A	Nennstrom 22.2 A	Sättigungsstrom 16.1 A	Sättigungsstrom 26.1 A	Gleichstromwiderstand 1160 mΩ	Gleichstromwiderstand 2160 mΩ	Streuinduktivität0.33 µH
7448990330	33 µH, 33 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 233 µH	Übersetzungsverhältnis1:1	Nennstrom 12.9 A	Nennstrom 22.9 A	Sättigungsstrom 16.8 A	Sättigungsstrom 26.8 A	Gleichstromwiderstand 1145 mΩ	Gleichstromwiderstand 2145 mΩ	Streuinduktivität0.35 µH
7448991330	33 µH, 33 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 233 µH	Übersetzungsverhältnis1:1	Nennstrom 12.05 A	Nennstrom 22.05 A	Sättigungsstrom 15 A	Sättigungsstrom 25 A	Gleichstromwiderstand 1230 mΩ	Gleichstromwiderstand 2230 mΩ	Streuinduktivität0.34 µH
7448990470	47 µH, 47 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1090 (rev1).igs \| 1016.9 KB STP Download_STP_WE-MCRI-1090 (rev1).stp \| 418.4 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB PSP PSpice_WE-MCRI (rev22a).zip \| 5.8 KB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 147 µH	Induktivität 247 µH	Übersetzungsverhältnis1:1	Nennstrom 12.3 A	Nennstrom 22.3 A	Sättigungsstrom 16 A	Sättigungsstrom 26 A	Gleichstromwiderstand 1240 mΩ	Gleichstromwiderstand 2240 mΩ	Streuinduktivität0.37 µH
7448991470	47 µH, 47 µH, 1:1	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MCRI (rev24a).IntLib \| 155.5 KB CDS Cadence_WE-MCRI (rev22a).zip \| 429.5 KB EAG Eagle_WE-MCRI (rev19a).lbr \| 40.8 KB KIC KiCad_WE-MCRI (rev25b).zip \| 166.1 KB ZUK Download_Cadstar_WE-MCRI (rev19a).zip \| 10.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-MCRI-1040 (rev1).igs \| 1017.1 KB STP Download_STP_WE-MCRI-1040 (rev1).stp \| 288.5 KB Elektrische Modelle ZIP ADS ADS_WE-MCRI (rev24a).zip \| 7.9 MB S S-Parameter_WE-MCRI (rev21a).zip \| 3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 147 µH	Induktivität 247 µH	Übersetzungsverhältnis1:1	Nennstrom 11.5 A	Nennstrom 21.5 A	Sättigungsstrom 14.4 A	Sättigungsstrom 24.4 A	Gleichstromwiderstand 1340 mΩ	Gleichstromwiderstand 2340 mΩ	Streuinduktivität0.35 µH

Duett der Meisterklasse!

Gekoppelte Speicherdrosseln

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995. Eine weitere Eigenschaften der WE-MCRI Baureihe ist ein weiches Sättigungsverhalten, das durch das Kernmaterial und den darin enthaltenen verteilten Luftspalt erreicht wird.

Die Produktfamilie der Doppeldrosseln beinhaltet Varianten mit hoher Isolationsspannung bis zu 2 kV, “Low Profile” Typen und Drosseln mit unterschiedlichen Übersetzungsverhältnissen.

alttext yt_img_for_code_MVDAugIsUJ0.jpg 1733995093

Das innovative Design im Detail

Der verteilte Luftspalt innerhalb der kristallinen Kernstruktur

WE-MCRI Bauteil von innen mit hohem Kopplungskoeffizient

Hoher Kopplungskoeffizient

Weiche Sättigung

Übersicht typischer Anwendungen

Multi Output Buck

Isolation: Isolated/Non-isolated
Multiple Output: Yes
Output: Non-inverted
Complexity: Low
Cost: Low
Product Series Recommendation: WE-DPC HV, WE-TDC HV, WE-MTCI

Flyback

Isolation: Isoliert/nicht isoliert
Mehrere Ausgänge: Ja
Ausgang: Non-inverted
Komplexität: Moderat
Kosten: Moderat
Empfohlene Produktserien: WE-TDC HV, WE-MTCI

SEPIC

Isolation: Nicht isoliert
Mehrere Ausgänge: Nein
Ausgang: Non-inverted
Komplexität: Moderat
Kosten: Moderat
Empfohlene Produktserien: WE-DD, WE-CFWI, WE-MTCI, WE-MCRI

ZETA

Isolation: Nicht isoliert
Mehrere Ausgänge: Nein
Ausgang: Non-inverted
Komplexität: Moderat
Kosten: Moderat
Empfohlene Produktserien: WE-DPC, WE-CFWI, WE-DCT

Cuk

Isolation: Nicht isoliert
Mehrere Ausgänge: Nein
Ausgang: Non-inverted
Komplexität: Moderat
Kosten: Moderat
Empfohlene Produktserien: WE-CFWI, WE-DD, WE-MCRI

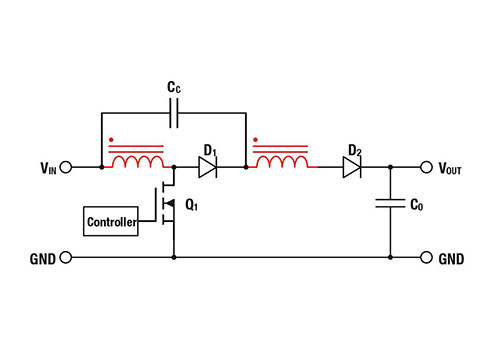

High Step-up Boost

Isolation: Nicht isoliert
Mehrere Ausgänge: Nein
Ausgang: Non-inverted
Komplexität: Moderat
Kosten: Niedrig
Empfohlene Produktserien: WE-EHPI, WE-MTCI
