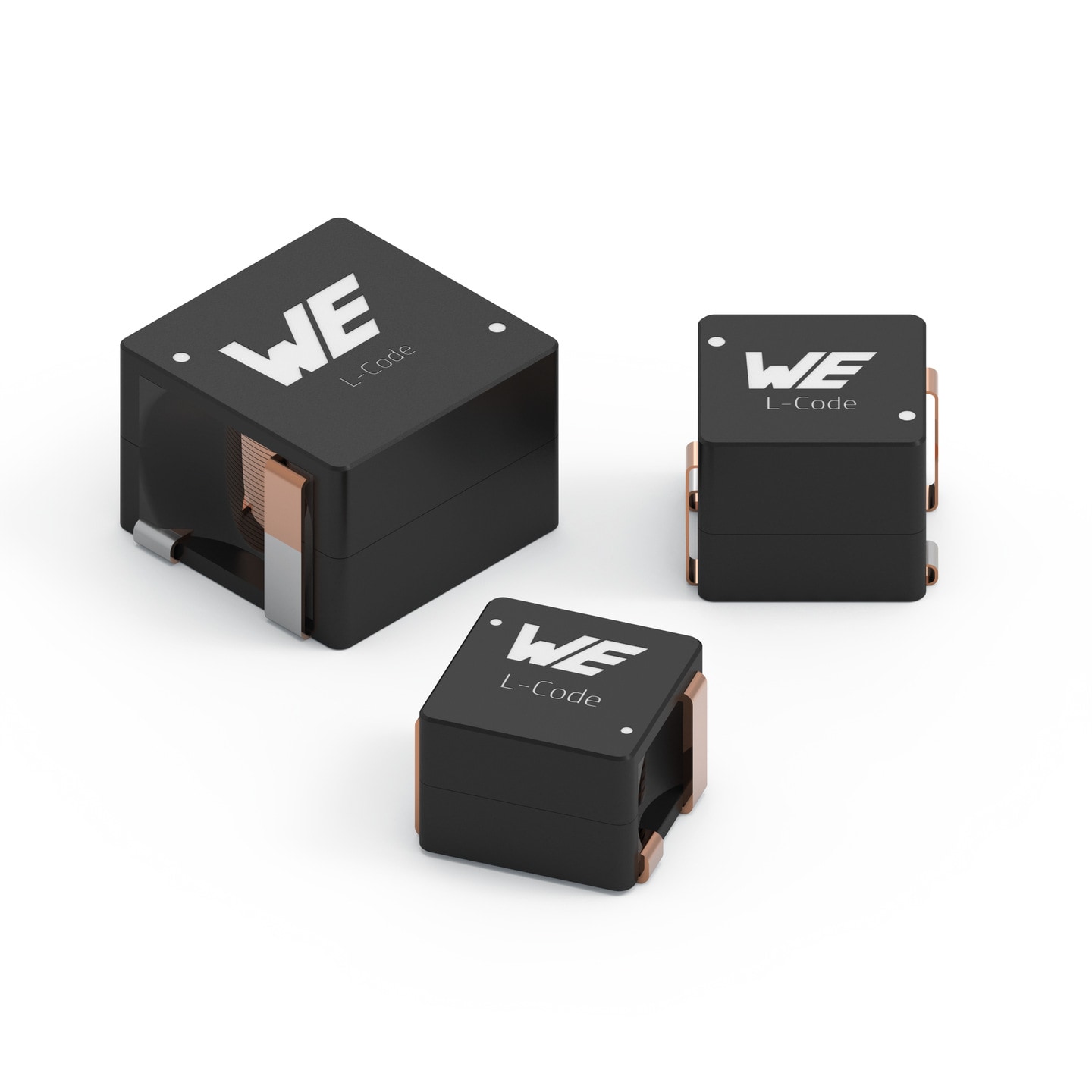

WE-CFWI Gekoppelte Flachdraht Doppeldrossel

Bauform	L (mm)	B (mm)	H (mm)

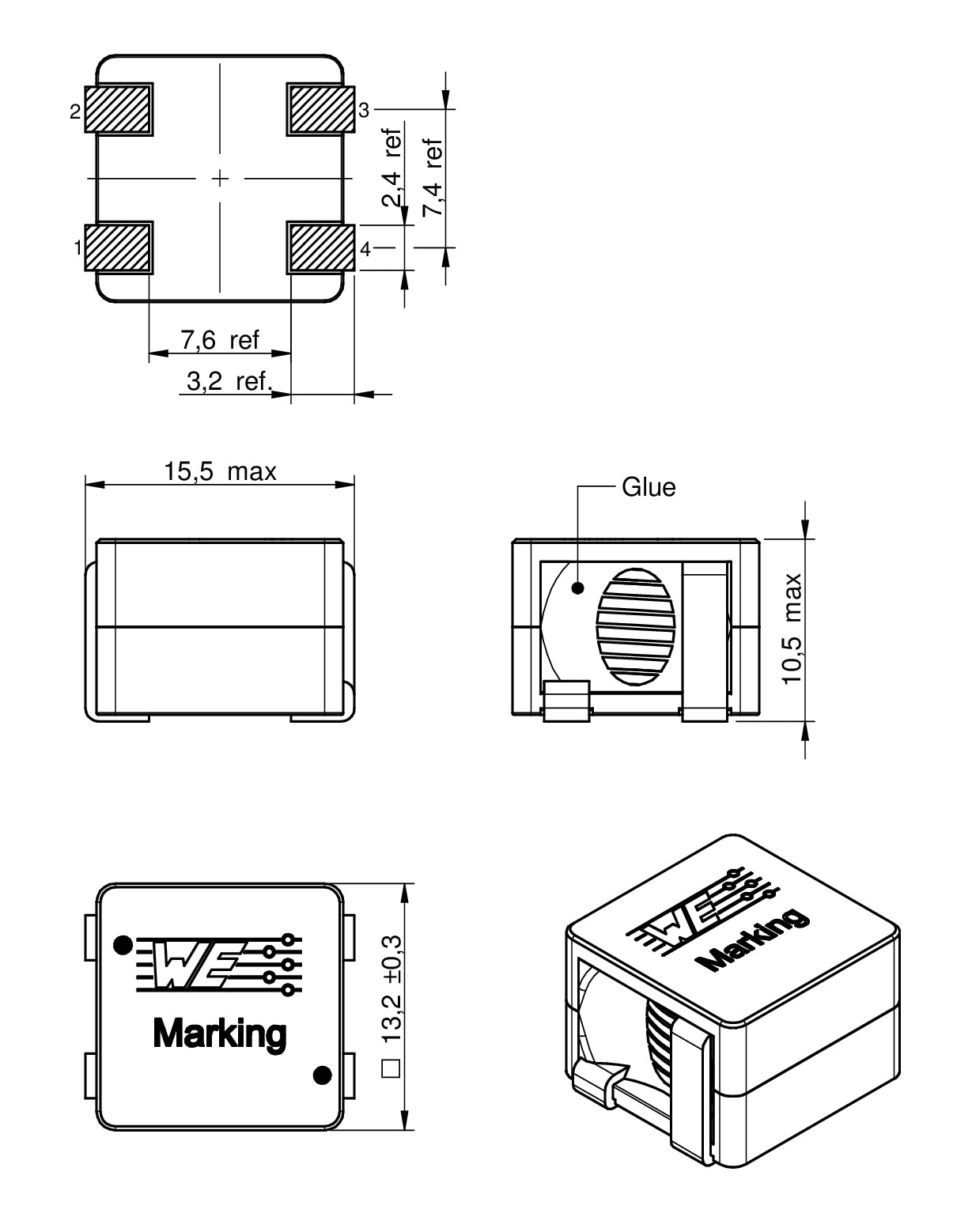

1310	15.5	13.2	10.5

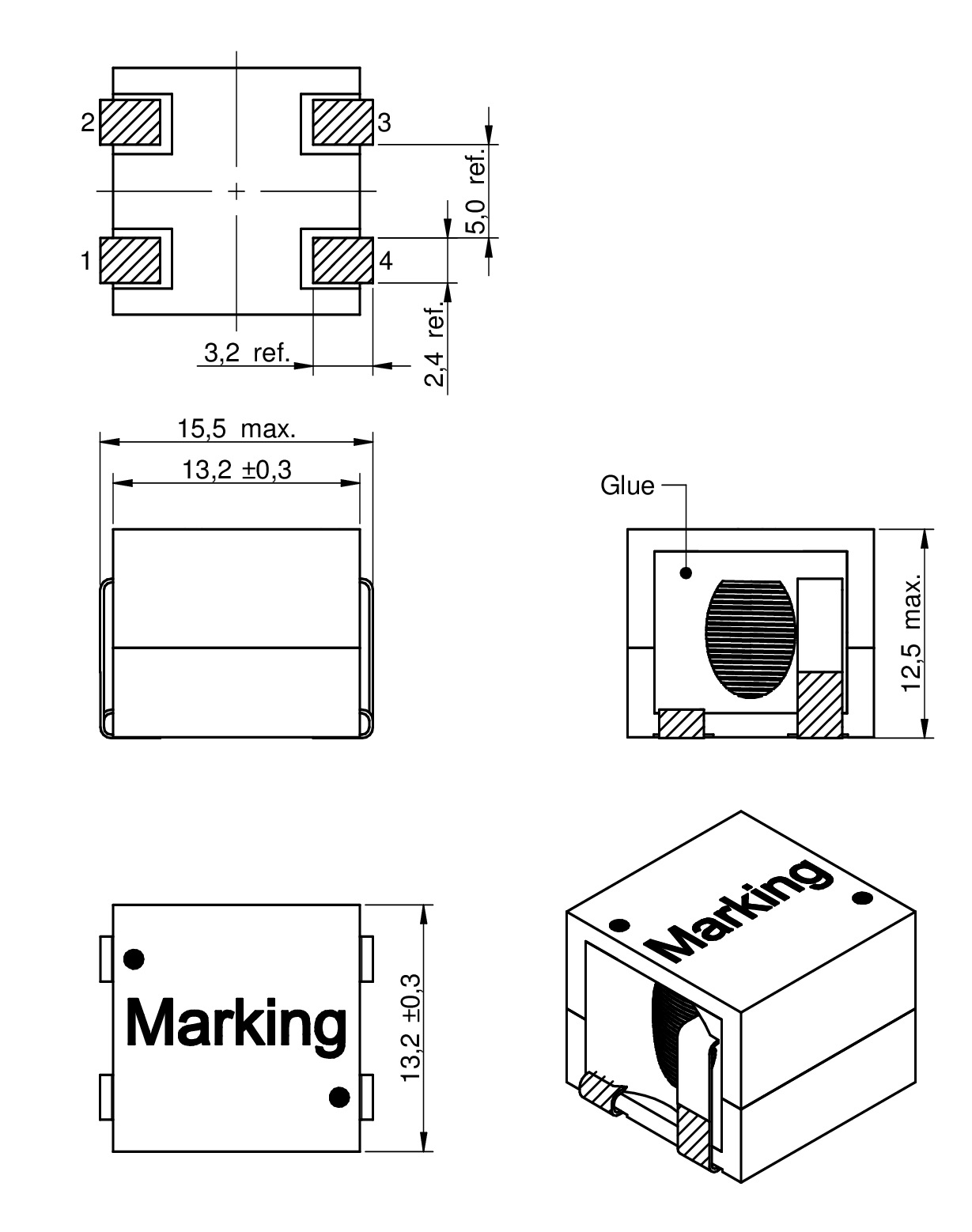

1312	15.5	13.2	12.5

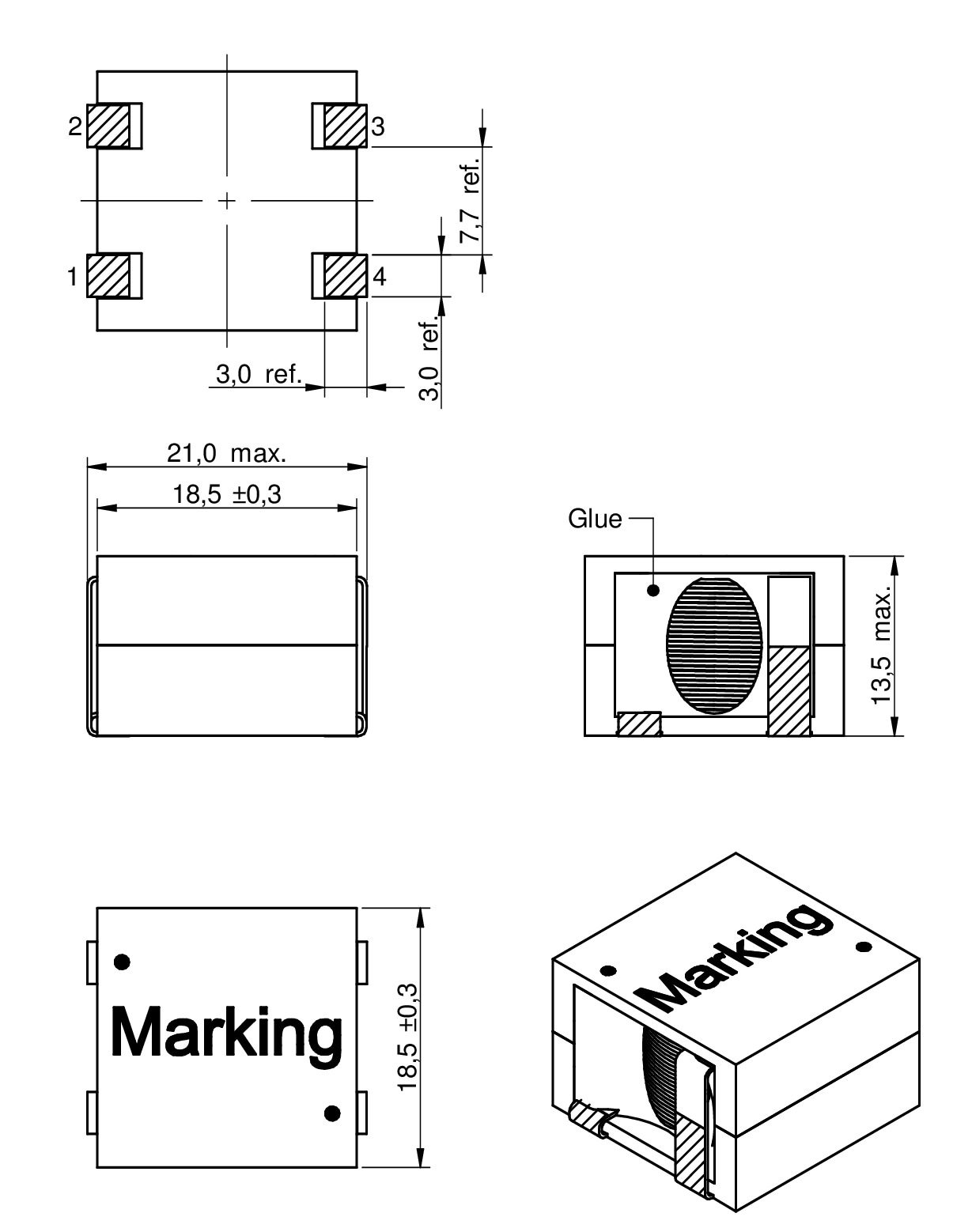

1813	21	18.5	13.5

LTSpice-Dateien

LT
LTSpice_WE-CFWI (rev22a).zip
|
2.4 KB

Merkmale

Sehr geringer RDC
Sättigungsströme größer als 50 A
Geringer Induktivitätsdrift über Temperatur
Gekoppelte Induktivität mit zwei identischen Wicklungen
Durch Reihen- und Parallelverschaltungen weitere Drossellösungen möglich

Anwendung

Hochleistungsschaltregler
1:1 Sperrwandler-Anwendungen
Buck, Boost, Sepic, Cuk-Schaltregler
Schaltregler mit zweiter, ungeregelter Ausgangsspannung
Battery Cell Charging Balancer

Application Notes

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

Alle

1310

1312

1813

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁(µH)	L₂(µH)	n	I_{R 1}(A)	I_{R 2}(A)	I_SAT1(A)	I_SAT2(A)	R_{DC 1}(mΩ)	R_{DC 2}(mΩ)
74485540080	0.8 µH, 0.8 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10.8 µH	Induktivität 20.8 µH	Übersetzungsverhältnis1:1	Nennstrom 128 A	Nennstrom 228 A	Sättigungsstrom 162 A	Sättigungsstrom 262 A	Gleichstromwiderstand 11.6 mΩ	Gleichstromwiderstand 21.6 mΩ
74485540120	1.2 µH, 1.2 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11.2 µH	Induktivität 21.2 µH	Übersetzungsverhältnis1:1	Nennstrom 123 A	Nennstrom 223 A	Sättigungsstrom 147 A	Sättigungsstrom 247 A	Gleichstromwiderstand 12.4 mΩ	Gleichstromwiderstand 22.4 mΩ
74485540170	1.7 µH, 1.7 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11.7 µH	Induktivität 21.7 µH	Übersetzungsverhältnis1:1	Nennstrom 121 A	Nennstrom 221 A	Sättigungsstrom 139 A	Sättigungsstrom 239 A	Gleichstromwiderstand 13.3 mΩ	Gleichstromwiderstand 23.3 mΩ
74485540220	2.2 µH, 2.2 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12.2 µH	Induktivität 22.2 µH	Übersetzungsverhältnis1:1	Nennstrom 118 A	Nennstrom 218 A	Sättigungsstrom 135 A	Sättigungsstrom 235 A	Gleichstromwiderstand 14.2 mΩ	Gleichstromwiderstand 24.2 mΩ
74485540290	2.9 µH, 2.9 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12.9 µH	Induktivität 22.9 µH	Übersetzungsverhältnis1:1	Nennstrom 117 A	Nennstrom 217 A	Sättigungsstrom 129 A	Sättigungsstrom 229 A	Gleichstromwiderstand 15.6 mΩ	Gleichstromwiderstand 25.6 mΩ
74485540350	3.5 µH, 3.5 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 13.5 µH	Induktivität 23.5 µH	Übersetzungsverhältnis1:1	Nennstrom 114 A	Nennstrom 214 A	Sättigungsstrom 127 A	Sättigungsstrom 227 A	Gleichstromwiderstand 17.5 mΩ	Gleichstromwiderstand 27.5 mΩ
74485540440	4.4 µH, 4.4 µH, 1:1	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS WE-CFWI_1310 (rev1).igs \| 2.3 MB STP WE-CFWI_1310 (rev1).stp \| 930.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 14.4 µH	Induktivität 24.4 µH	Übersetzungsverhältnis1:1	Nennstrom 112 A	Nennstrom 212 A	Sättigungsstrom 124 A	Sättigungsstrom 224 A	Gleichstromwiderstand 19.6 mΩ	Gleichstromwiderstand 29.6 mΩ
74485540680	6.8 µH, 6.8 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-CFWI-1312 (rev1).igs \| 3 MB STP Download_STP_WE-CFWI-1312 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 16.8 µH	Induktivität 26.8 µH	Übersetzungsverhältnis1:1	Nennstrom 114 A	Nennstrom 214 A	Sättigungsstrom 116 A	Sättigungsstrom 216 A	Gleichstromwiderstand 111.3 mΩ	Gleichstromwiderstand 211.3 mΩ
74485542680	6.8 µH, 6.8 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-CFWI-1813 (rev1).igs \| 3.4 MB STP Download_STP_WE-CFWI-1813 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 16.8 µH	Induktivität 26.8 µH	Übersetzungsverhältnis1:1	Nennstrom 113.5 A	Nennstrom 213.5 A	Sättigungsstrom 126 A	Sättigungsstrom 226 A	Gleichstromwiderstand 16.1 mΩ	Gleichstromwiderstand 26.1 mΩ
74485540820	8.2 µH, 8.2 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-CFWI-1312 (rev1).igs \| 3 MB STP Download_STP_WE-CFWI-1312 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18.2 µH	Induktivität 28.2 µH	Übersetzungsverhältnis1:1	Nennstrom 113.5 A	Nennstrom 213.5 A	Sättigungsstrom 114 A	Sättigungsstrom 214 A	Gleichstromwiderstand 113 mΩ	Gleichstromwiderstand 213 mΩ
74485542820	8.2 µH, 8.2 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-CFWI-1813 (rev1).igs \| 3.4 MB STP Download_STP_WE-CFWI-1813 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18.2 µH	Induktivität 28.2 µH	Übersetzungsverhältnis1:1	Nennstrom 113 A	Nennstrom 213 A	Sättigungsstrom 124 A	Sättigungsstrom 224 A	Gleichstromwiderstand 18.4 mΩ	Gleichstromwiderstand 28.4 mΩ
74485540101	10 µH, 10 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-CFWI-1312 (rev1).igs \| 3 MB STP Download_STP_WE-CFWI-1312 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 113 A	Nennstrom 213 A	Sättigungsstrom 113.5 A	Sättigungsstrom 213.5 A	Gleichstromwiderstand 113.9 mΩ	Gleichstromwiderstand 213.9 mΩ
74485542101	10 µH, 10 µH, 1:1	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CFWI (rev22b).IntLib \| 1 MB CDS Cadence_WE-CFWI (rev22a).zip \| 5.6 MB EAG Eagle_WE-CFWI (rev19a).lbr \| 36.2 KB KIC KiCad_WE-CFWI (rev25b).zip \| 587.2 KB ZUK Download_Cadstar_WE-CFWI (rev19a).zip \| 9.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-CFWI-1813 (rev1).igs \| 3.4 MB STP Download_STP_WE-CFWI-1813 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-CFWI (rev22a).zip \| 5.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 111.5 A	Nennstrom 211.5 A	Sättigungsstrom 122 A	Sättigungsstrom 222 A	Gleichstromwiderstand 111 mΩ	Gleichstromwiderstand 211 mΩ
