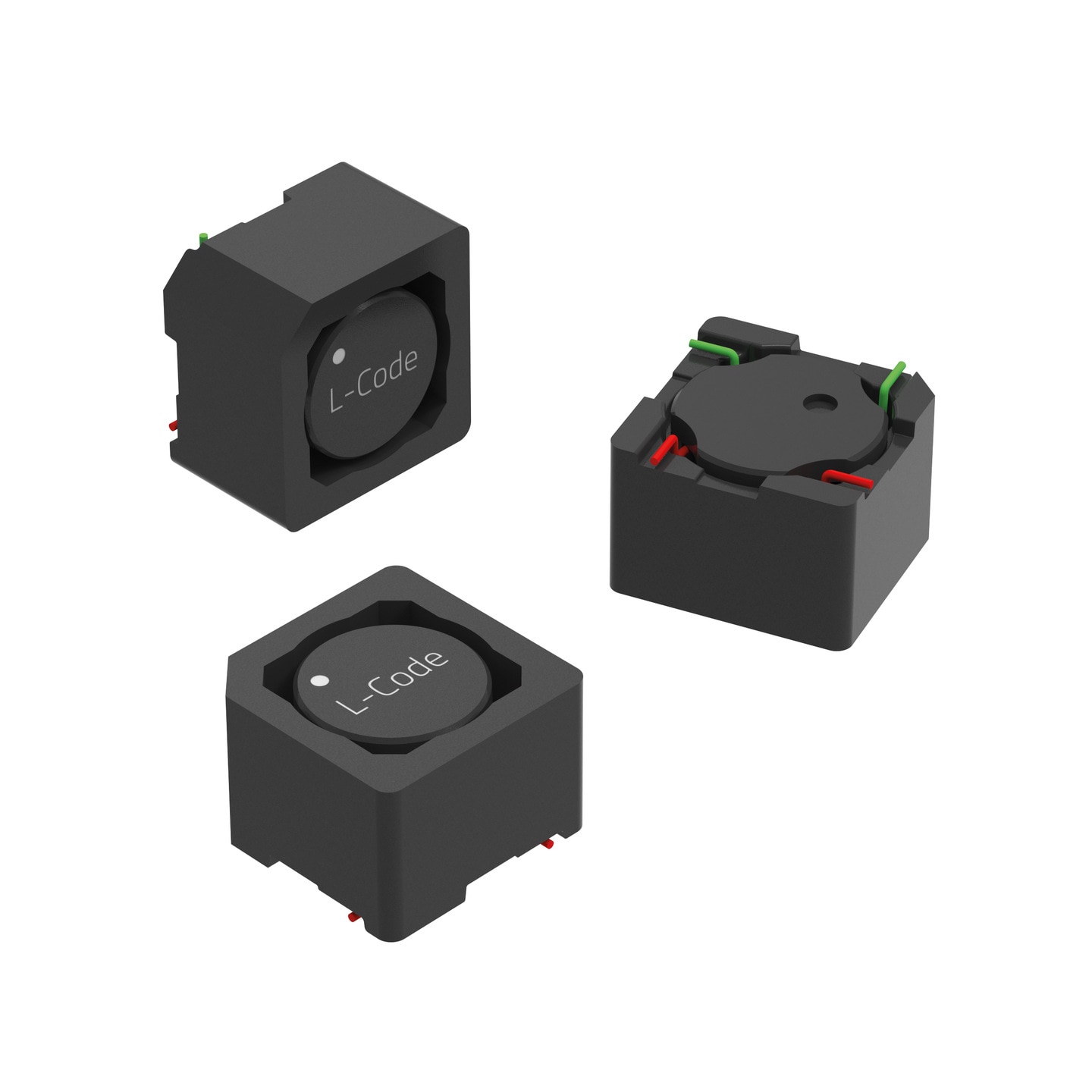

WE-EHPI Energy Harvesting Doppeldrossel

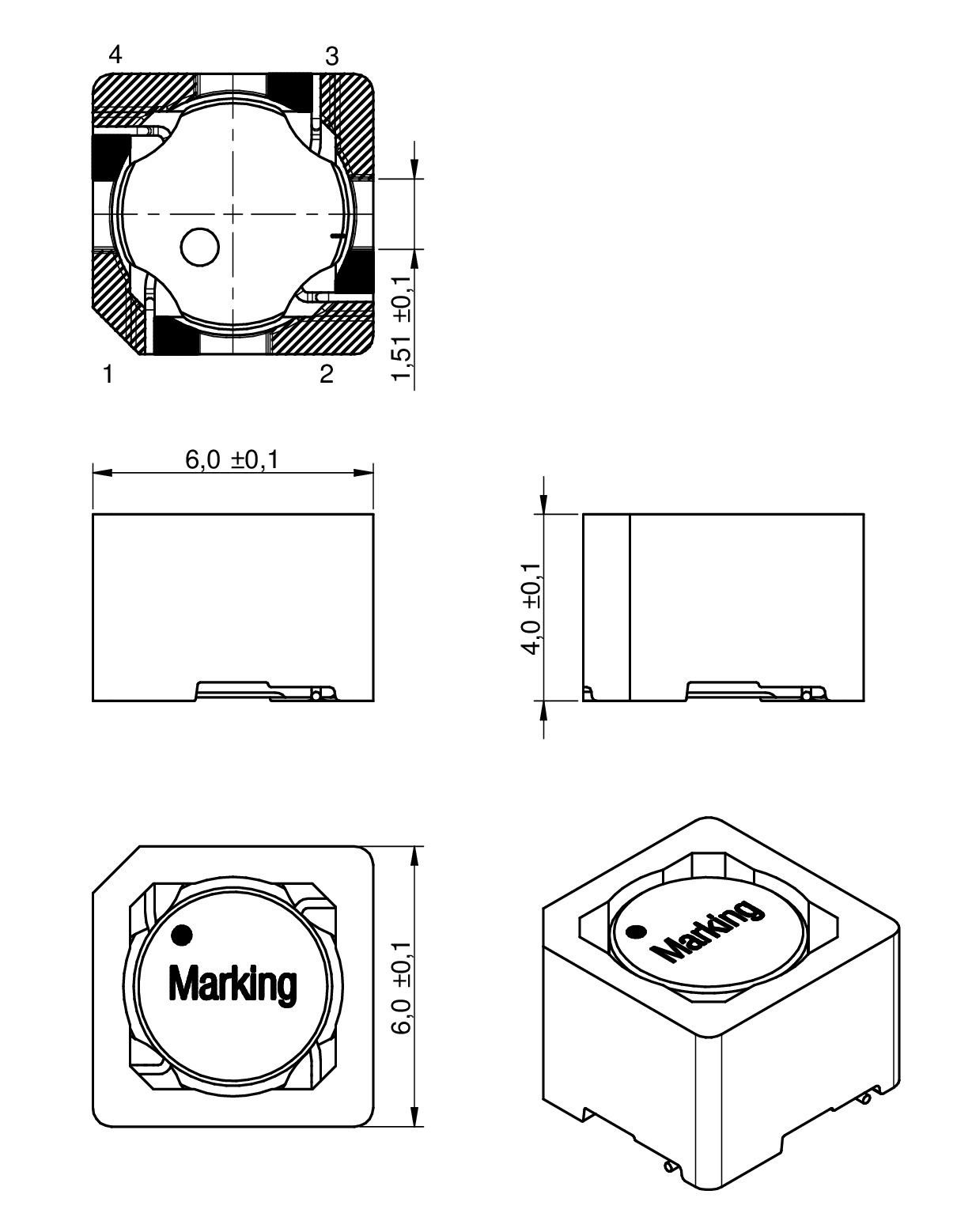

Bauform	Maße	L (mm)	B (mm)	H (mm)
5838		6	6	4

LTSpice-Dateien

LT
LTSpice_WE-EHPI (rev23a).zip
|
2 KB

Merkmale

Niedrige Bauhöhe – weniger als 4 mm
Kleine Abmessungen 6x6 mm
sehr geringer Sekundär RDC
unterschiedliche Übersetzungsverhältnisse
getrenntes Schweiß- und Lötpad
Optimierte Wickeltechnik für erhöhte Leistung und Zuverlässigkeit

Anwendung

Drahtlose Feuer-, Alarm-, Gas- und Messsensoren – batterielos betrieben durch Umweltenergien unter Einsatz von Energy Harvesting Spannungswandlern von LTC3108/LTC3109
Sensoren in schwerzugänglichen Bereichen mit vorhersehbarem wiederkehrendem Batterieaustausch
energieautarke Versorgung mittels Energy Harvesting nachträglich zu installierender Zustandsgeber/ Sensoren

Application Notes

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

5838

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L₁(µH)	L₂(µH)	n	I_{R 1}(A)	I_SAT1(A)	R_{DC1 typ}(Ω)	R_{DC2 typ}(Ω)	R_{DC1 max}(Ω)	R_{DC2 max}(Ω)
74488540070	7 µH, 70000 µH, 1 : 100	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-EHPI (rev22b).IntLib \| 735 KB CDS Cadence_WE-EHPI (rev23a).zip \| 2.2 MB EAG Eagle_WE-EHPI (rev19a).lbr \| 21.9 KB KIC KiCad_WE-EHPI (rev25b).zip \| 99.9 KB CAD-Dateien ZIP 3D 3D_74488540070 (rev1).pdf \| 2.5 MB IGS WE-EHPI_5838 (rev1).igs \| 3.3 MB STP WE-EHPI_5838 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-EHPI (rev23a).zip \| 3.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 17 µH	Induktivität 270000 µH	Übersetzungsverhältnis1 : 100	Nennstrom 11.9 A	Sättigungsstrom 11.3 A	Gleichstromwiderstand 10.085 Ω	Gleichstromwiderstand 2205 Ω	Gleichstromwiderstand 10.095 Ω	Gleichstromwiderstand 2240 Ω
74488540120	13 µH, 33000 µH, 1 : 50	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-EHPI (rev22b).IntLib \| 735 KB CDS Cadence_WE-EHPI (rev23a).zip \| 2.2 MB EAG Eagle_WE-EHPI (rev19a).lbr \| 21.9 KB KIC KiCad_WE-EHPI (rev25b).zip \| 99.9 KB CAD-Dateien ZIP 3D 3D_74488540120 (rev1).pdf \| 2.5 MB IGS WE-EHPI_5838 (rev1).igs \| 3.3 MB STP WE-EHPI_5838 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-EHPI (rev23a).zip \| 3.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 113 µH	Induktivität 233000 µH	Übersetzungsverhältnis1 : 50	Nennstrom 11.7 A	Sättigungsstrom 11 A	Gleichstromwiderstand 10.09 Ω	Gleichstromwiderstand 2135 Ω	Gleichstromwiderstand 10.1 Ω	Gleichstromwiderstand 2155 Ω
74488540250	25 µH, 10000 µH, 1 : 20	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-EHPI (rev22b).IntLib \| 735 KB CDS Cadence_WE-EHPI (rev23a).zip \| 2.2 MB EAG Eagle_WE-EHPI (rev19a).lbr \| 21.9 KB KIC KiCad_WE-EHPI (rev25b).zip \| 99.9 KB CAD-Dateien ZIP 3D 3D_74488540250 (rev1).pdf \| 2.5 MB IGS WE-EHPI_5838 (rev1).igs \| 3.3 MB STP WE-EHPI_5838 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-EHPI (rev23a).zip \| 3.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 125 µH	Induktivität 210000 µH	Übersetzungsverhältnis1 : 20	Nennstrom 11.5 A	Sättigungsstrom 10.7 A	Gleichstromwiderstand 10.2 Ω	Gleichstromwiderstand 242 Ω	Gleichstromwiderstand 10.24 Ω	Gleichstromwiderstand 248 Ω
