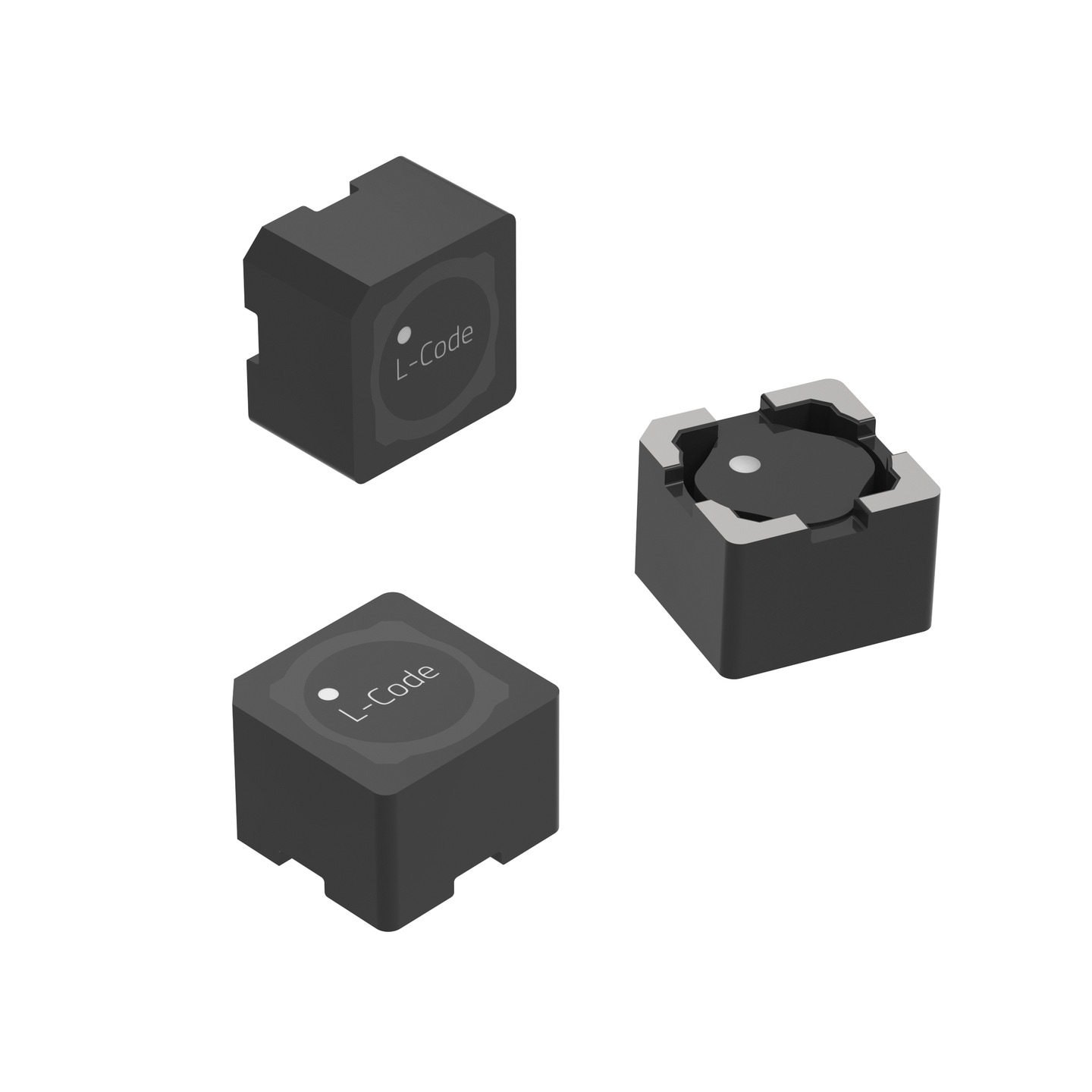

WE-DPC SMT-Doppeldrossel

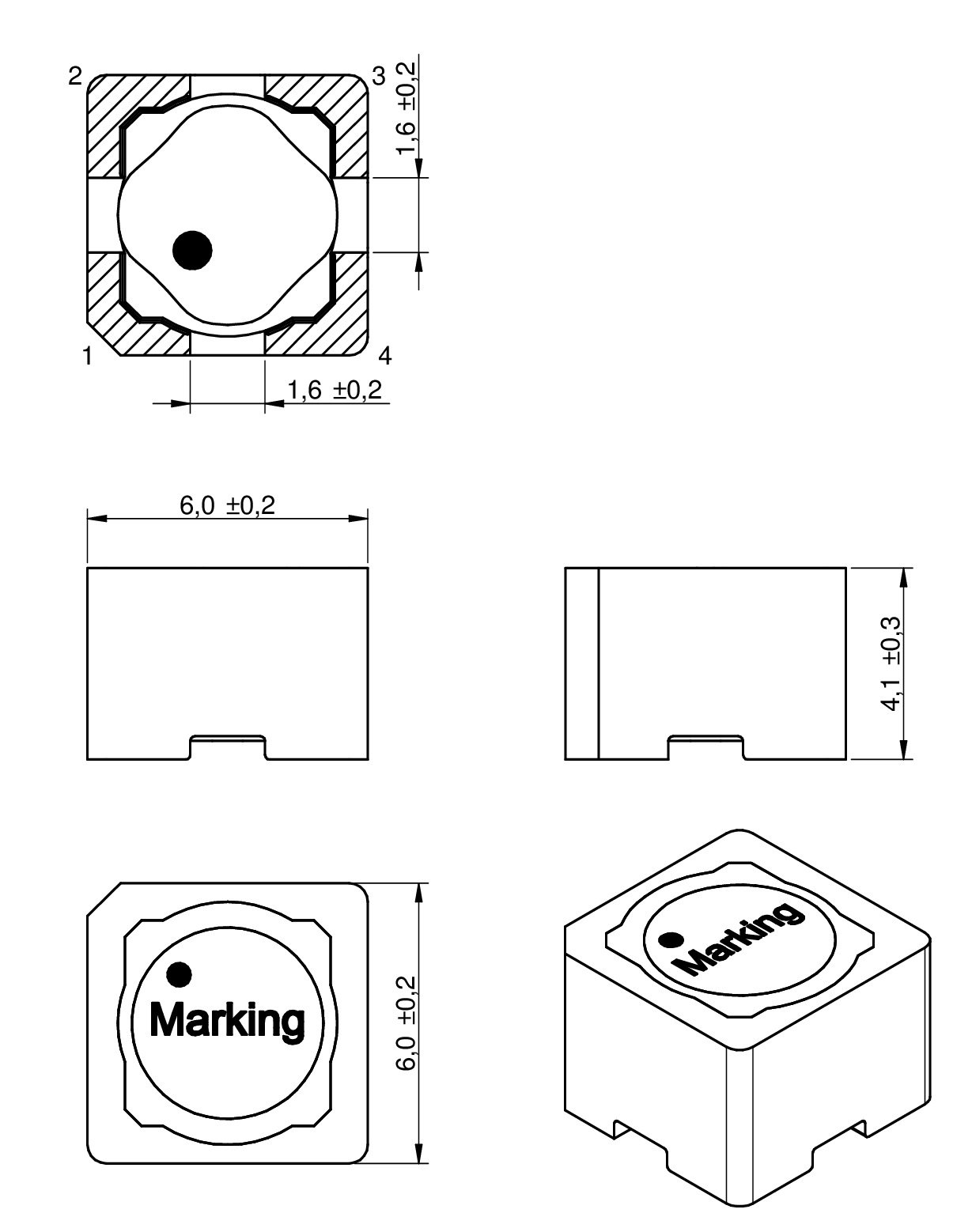

Bauform	Maße	L (mm)	B (mm)	H (mm)
5838		6	6	4

LTSpice-Dateien

LT
LTSpice_WE-DPC (rev22a).zip
|
2.4 KB

Merkmale

Geringe Baugröße: nur 4,8mm Breite und 1,8 bzw. 2,8 mm Höhe
Magnetisch geschirmt
1:1 Übertrager
Gekoppelte Miniaturinduktivität mit zwei identischen Wicklungen pro Bauteil
Durch Reihen- oder Parallelverschaltung weitere Drossellösungen möglich
Betriebstemperatur: -40 °C bis +125 °C

Anwendung

Sperrwandleranwendungen
Buck, Boost, Sepic, Zeta, CUK-Schaltregler
Schaltregler mit zweiter ungeregelter Ausgangsspannung

Application Notes

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

5838

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁(µH)	L₂(µH)	n	I_{R 1}(A)	I_{R 2}(A)	I_{SAT 1}(A)	I_SAT1(A)	R_{DC1 typ}(mΩ)	R_{DC2 typ}(mΩ)	R_{DC1 max}(mΩ)	R_{DC2 max}(mΩ)	f_{res 1}(MHz)
7448844010	1 µH, 1 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 11 µH	Induktivität 21 µH	Übersetzungsverhältnis1:1	Nennstrom 14.5 A	Nennstrom 24.5 A	Sättigungsstrom [1]5 A	Sättigungsstrom 15 A	Gleichstromwiderstand 125 mΩ	Gleichstromwiderstand 225 mΩ	Gleichstromwiderstand 135 mΩ	Gleichstromwiderstand 235 mΩ	Eigenresonanzfrequenz [1]150 MHz
7448844022	2.2 µH, 2.2 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12.2 µH	Induktivität 22.2 µH	Übersetzungsverhältnis1:1	Nennstrom 13.9 A	Nennstrom 23.9 A	Sättigungsstrom [1]3.4 A	Sättigungsstrom 13.4 A	Gleichstromwiderstand 133 mΩ	Gleichstromwiderstand 233 mΩ	Gleichstromwiderstand 147 mΩ	Gleichstromwiderstand 247 mΩ	Eigenresonanzfrequenz [1]80 MHz
7448844033	3.3 µH, 3.3 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 13.3 µH	Induktivität 23.3 µH	Übersetzungsverhältnis1:1	Nennstrom 13.5 A	Nennstrom 23.5 A	Sättigungsstrom [1]2.5 A	Sättigungsstrom 12.5 A	Gleichstromwiderstand 140 mΩ	Gleichstromwiderstand 240 mΩ	Gleichstromwiderstand 157 mΩ	Gleichstromwiderstand 257 mΩ	Eigenresonanzfrequenz [1]56 MHz
7448844047	4.7 µH, 4.7 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 14.7 µH	Induktivität 24.7 µH	Übersetzungsverhältnis1:1	Nennstrom 13.1 A	Nennstrom 23.1 A	Sättigungsstrom [1]2.1 A	Sättigungsstrom 12.1 A	Gleichstromwiderstand 144 mΩ	Gleichstromwiderstand 244 mΩ	Gleichstromwiderstand 162 mΩ	Gleichstromwiderstand 262 mΩ	Eigenresonanzfrequenz [1]46 MHz
7448844068	6.8 µH, 6.8 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 16.8 µH	Induktivität 26.8 µH	Übersetzungsverhältnis1:1	Nennstrom 12.3 A	Nennstrom 22.3 A	Sättigungsstrom [1]1.8 A	Sättigungsstrom 11.8 A	Gleichstromwiderstand 160 mΩ	Gleichstromwiderstand 260 mΩ	Gleichstromwiderstand 185 mΩ	Gleichstromwiderstand 285 mΩ	Eigenresonanzfrequenz [1]42 MHz
7448844100	10 µH, 10 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 12 A	Nennstrom 22 A	Sättigungsstrom [1]1.6 A	Sättigungsstrom 11.6 A	Gleichstromwiderstand 170 mΩ	Gleichstromwiderstand 270 mΩ	Gleichstromwiderstand 1100 mΩ	Gleichstromwiderstand 2100 mΩ	Eigenresonanzfrequenz [1]34 MHz
7448844150	15 µH, 15 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 115 µH	Induktivität 215 µH	Übersetzungsverhältnis1:1	Nennstrom 11.8 A	Nennstrom 21.8 A	Sättigungsstrom [1]1.4 A	Sättigungsstrom 11.4 A	Gleichstromwiderstand 184 mΩ	Gleichstromwiderstand 284 mΩ	Gleichstromwiderstand 1120 mΩ	Gleichstromwiderstand 2120 mΩ	Eigenresonanzfrequenz [1]28 MHz
7448844220	22 µH, 22 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 222 µH	Übersetzungsverhältnis1:1	Nennstrom 11.2 A	Nennstrom 21.2 A	Sättigungsstrom [1]1.3 A	Sättigungsstrom 11.3 A	Gleichstromwiderstand 1154 mΩ	Gleichstromwiderstand 2154 mΩ	Gleichstromwiderstand 1220 mΩ	Gleichstromwiderstand 2220 mΩ	Eigenresonanzfrequenz [1]19 MHz
7448844330	33 µH, 33 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 233 µH	Übersetzungsverhältnis1:1	Nennstrom 11 A	Nennstrom 21 A	Sättigungsstrom [1]0.9 A	Sättigungsstrom 10.9 A	Gleichstromwiderstand 1168 mΩ	Gleichstromwiderstand 2168 mΩ	Gleichstromwiderstand 1240 mΩ	Gleichstromwiderstand 2240 mΩ	Eigenresonanzfrequenz [1]14 MHz
7448844470	47 µH, 47 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-DPC (rev22b).IntLib \| 778.5 KB CDS Cadence_WE-DPC (rev22a).zip \| 1.2 MB EAG Eagle_WE-DPC (rev19a).lbr \| 51.8 KB KIC KiCad_WE-DPC (rev25b).zip \| 100.8 KB ZUK Cadstar_WE-DPC (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-DPC-5838 (rev1).igs \| 1.2 MB STP Download_STP_WE-DPC-5838 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP ADS ADS_WE-DPC (rev24a).zip \| 3.2 MB PSP PSpice_WE-DPC (rev22a).zip \| 5.3 KB S S-Parameter_WE-DPC (rev21a).zip \| 1.2 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 147 µH	Induktivität 247 µH	Übersetzungsverhältnis1:1	Nennstrom 10.9 A	Nennstrom 20.9 A	Sättigungsstrom [1]0.7 A	Sättigungsstrom 10.7 A	Gleichstromwiderstand 1245 mΩ	Gleichstromwiderstand 2245 mΩ	Gleichstromwiderstand 1350 mΩ	Gleichstromwiderstand 2350 mΩ	Eigenresonanzfrequenz [1]12 MHz

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.

Mehr erfahren

Schematische Darstellungen des Redexpert Verlust-Simulators
