WE-DCT Ringkern-Doppeldrossel

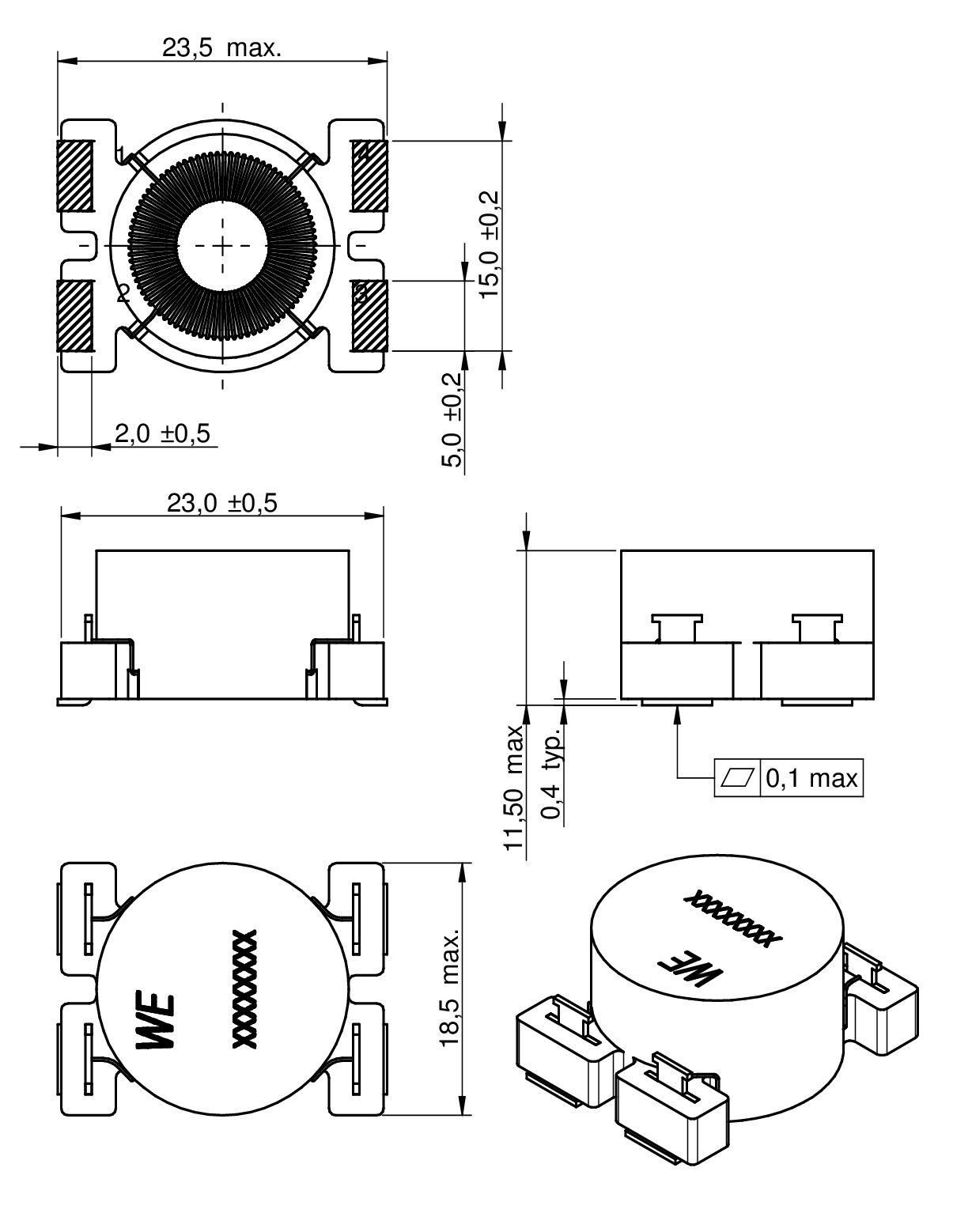

Bauform	Maße	L (mm)	W (mm)	H (mm)
SH		23	18.5	11.5

LTSpice-Dateien

LT
LTSpice_WE-DCT (rev22a).zip
|
2.4 KB

Merkmale

Sehr geringer R_DC
Sehr geringe Kernverluste
Hohe Sättigungsströme bis zu 120 A
Stabil bei hohen Temperaturen
Betriebstemperatur: –40 °C bis 125 °C
Gekoppelte Induktivität mit zwei identischen Wicklungen
Weitere Varianten aufgrund von Parallel- und Serienschaltung möglich
Kernmaterial WE-Perm
Geringe Alterung bei hohen Temperaturen, lange Betriebsdauer

Anwendung

Hochleistungsschaltregler
Solarwechselrichter
1:1 Sperrwandler-Anwendungen
Buck, Boost, Sepic, CUK-Schaltregler
Schaltregler mit zweiter ungeregelter Ausgangsspannung

Application Notes

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	L₁ (µH)	L₂ (µH)	I_{R 1} (A)	I_{R 2} (A)	I_{SAT 1} (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	R_{DC1 max} (mΩ)	R_{DC2 max} (mΩ)
7448510091	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.091	0.091	14.5	14.5	120	2.8	2.8	3.5	3.5
744851016	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.16	0.16	13.8	13.8	90	3.4	3.4	4.4	4.4
744851027	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.27	0.27	12.3	12.3	65	4	4	5	5
744851039	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.39	0.39	10.6	10.6	50	4.7	4.7	6	6
744851056	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.56	0.56	9.8	9.8	40	5.3	5.3	6.7	6.7
744851100	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	1	8.6	8.6	30	7.4	7.4	8.5	8.5
744851220	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	2.2	8.6	8.6	17	7.4	7.4	8.5	8.5
744851330	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	3.3	7.7	7.7	13.5	9	9	12	12
744851470	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	4.7	7.2	7.2	11	10.3	10.3	14	14
744851101	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	10	5.3	5.3	8	18.4	18.4	22	22
744851221	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	22	3.5	3.5	2.7	34	34	45	45
744851331	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	33	2.5	2.5	2.25	61	61	70	70
744851471	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	47	1.6	1.6	2	130	130	160	160
744851102	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Elektrische Modelle ZIP PSP PSpice_WE-DCT (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	100	1.1	1.1	1.3	265	265	290	290
744851561	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-DCT (rev22b).IntLib \| 1.6 MB CDS Cadence_WE-DCT (rev22a).zip \| 4 MB EAG Eagle_WE-DCT (rev19a).lbr \| 26.6 KB KIC KiCad_WE-DCT (rev25a).zip \| 3.9 MB ZUK Download_Cadstar_WE-DCT (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-DCT_SH_DCT (rev1).igs \| 19.4 MB STP WE-DCT_SH_DCT (rev1).stp \| 5 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	56	56	1.5	1.5	8	140	140	170	170

Artikel Nr.	Datenblatt	Simulation
7448510091	SPEC
744851016	SPEC
744851027	SPEC
744851039	SPEC
744851056	SPEC
744851100	SPEC
744851220	SPEC
744851330	SPEC
744851470	SPEC
744851101	SPEC
744851221	SPEC
744851331	SPEC
744851471	SPEC
744851102	SPEC
744851561	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁ (µH)	L₂ (µH)	I_{R 1} (A)	I_{R 2} (A)	I_{SAT 1} (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	R_{DC1 max} (mΩ)	R_{DC2 max} (mΩ)	Muster
