WE-TDC HV SMT Doppeldrossel

Bauform	Maße	L (mm)	B (mm)	H (mm)

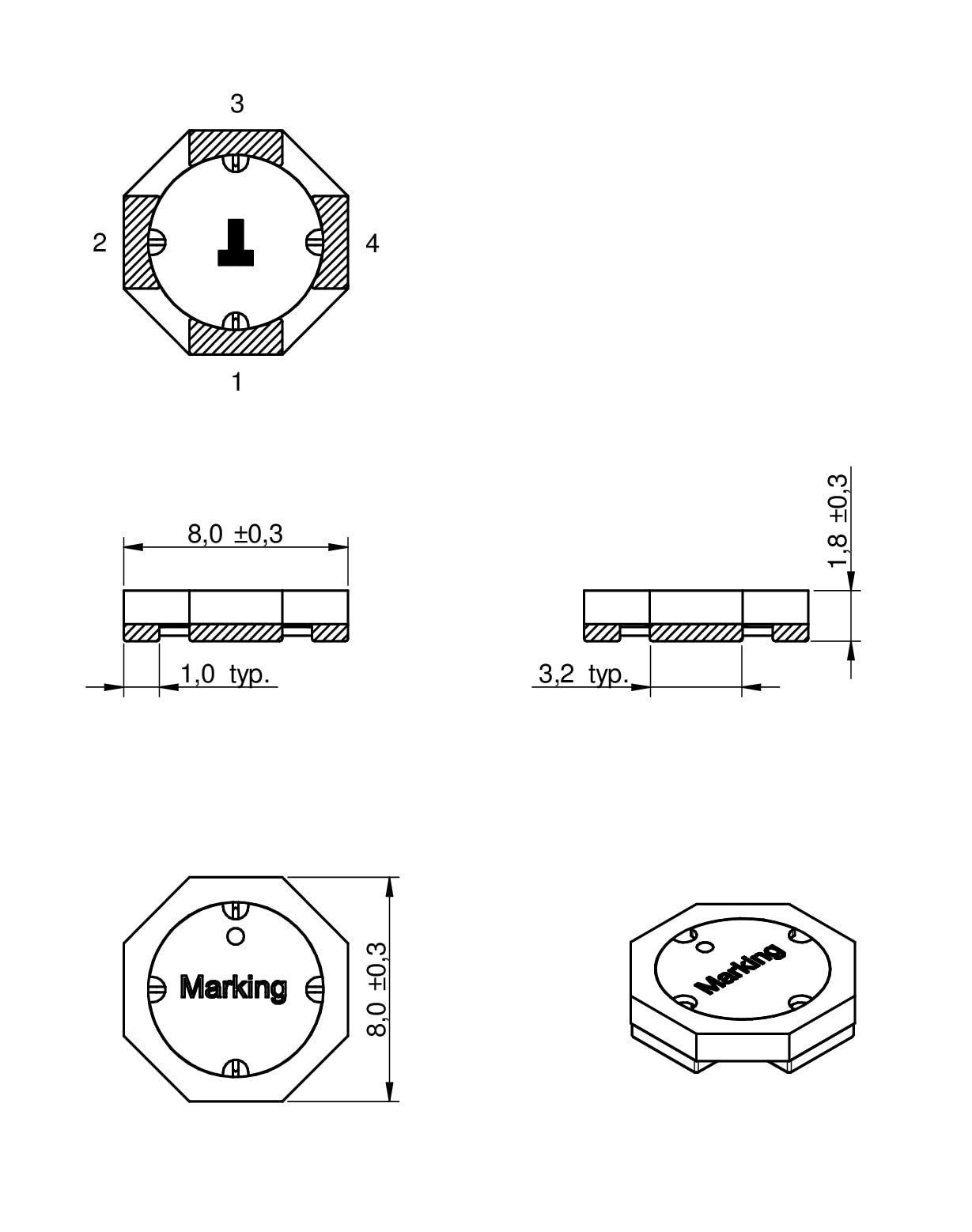

8018		8	8	1.8

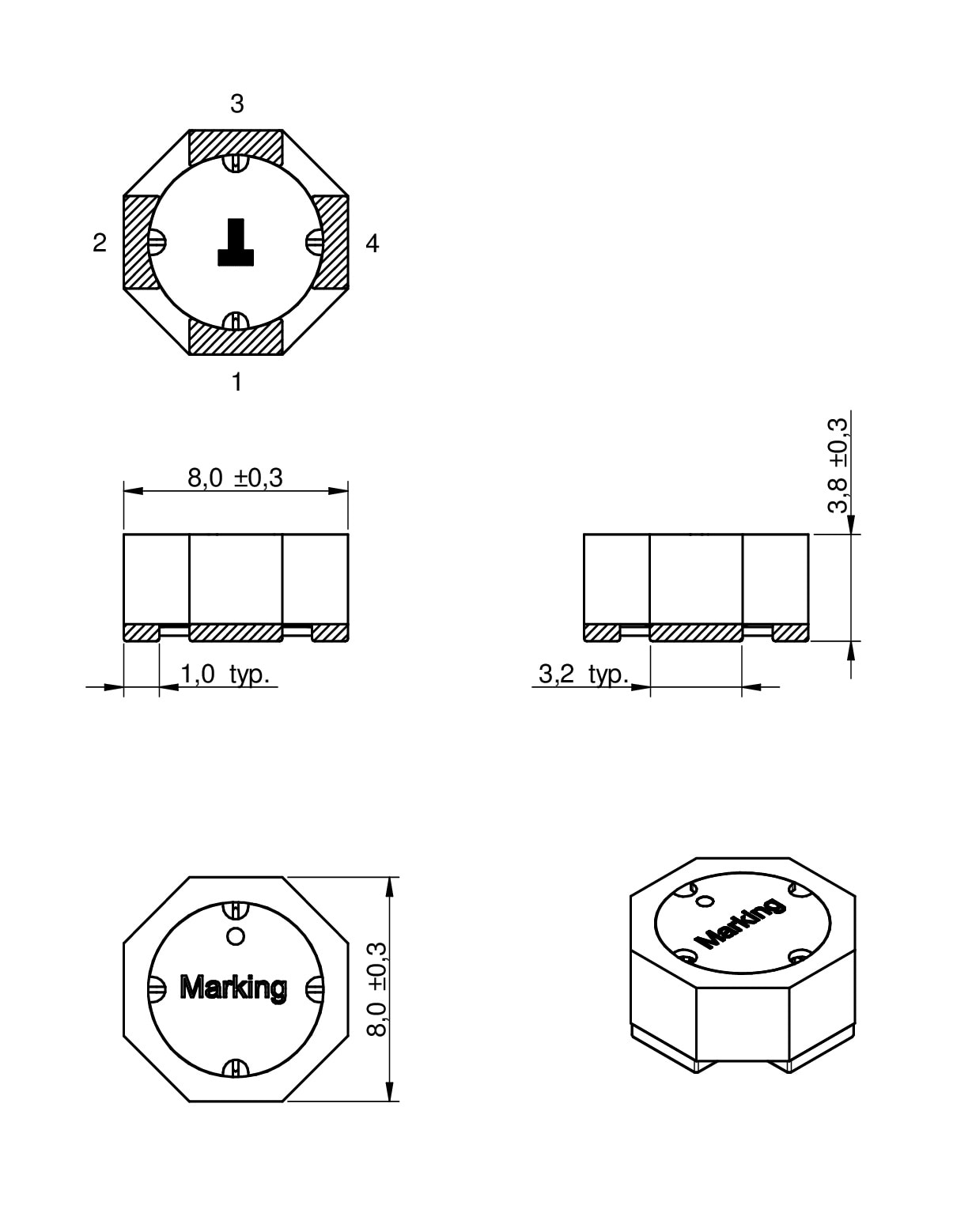

8038		8	8	3.8

LTSpice-Dateien

LT
LTSpice_WE-TDC-HV (rev22a).zip
|
2.4 KB

Merkmale

Flache Bauform Doppeldrossel mit 2.0kV Isolationsspannung
Geringere Verluste und geringe Streuinduktivität
Magnetisch geschirmt
1:1 Übertrager
Betriebstemperatur: -40 °C bis + 125 °C
Funktionsisolierung für eine Arbeitsspannung von 250 VRMS
Referenzdesigns
RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Anwendung

Isolierte Konverter-Anwendung, (wie z.B. Flyback-Konverter) mit hoher Verpackungsdichte
Buck, Boost, Sepic, Zeta, CUK Converter
Schaltregler mit zweiter, ungeregelter Ausgangsspannung

Application Notes

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

Alle

8018

8038

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁(µH)	L₂(µH)	n	I_{R 1}(A)	I_{R 2}(A)	I_SAT1(A)	I_SAT2(A)	R_{DC1 typ}(mΩ)	R_{DC2 typ}(mΩ)	R_{DC1 max}(mΩ)	R_{DC2 max}(mΩ)	f_{res 1}(MHz)
76889440047	4.7 µH, 4.7 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8038 (rev1).igs \| 858.9 KB STP Download_STP_WE-TDCHV-8038 (rev1).stp \| 639.5 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 14.7 µH	Induktivität 24.7 µH	Übersetzungsverhältnis1:1	Nennstrom 12.45 A	Nennstrom 22.45 A	Sättigungsstrom 14.7 A	Sättigungsstrom 24.7 A	Gleichstromwiderstand 185 mΩ	Gleichstromwiderstand 285 mΩ	Gleichstromwiderstand 1110 mΩ	Gleichstromwiderstand 2110 mΩ	Eigenresonanzfrequenz [1]43 MHz
76889430056	5.6 µH, 5.6 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8018 (rev1).igs \| 860.5 KB STP Download_STP_WE-TDCHV-8018 (rev1).stp \| 639.6 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15.6 µH	Induktivität 25.6 µH	Übersetzungsverhältnis1:1	Nennstrom 11.4 A	Nennstrom 21.4 A	Sättigungsstrom 12 A	Sättigungsstrom 22 A	Gleichstromwiderstand 1190 mΩ	Gleichstromwiderstand 2190 mΩ	Gleichstromwiderstand 1234 mΩ	Gleichstromwiderstand 2234 mΩ	Eigenresonanzfrequenz [1]58 MHz
76889430100	10 µH, 10 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8018 (rev1).igs \| 860.5 KB STP Download_STP_WE-TDCHV-8018 (rev1).stp \| 639.6 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 11.1 A	Nennstrom 21.1 A	Sättigungsstrom 11.67 A	Sättigungsstrom 21.67 A	Gleichstromwiderstand 1280 mΩ	Gleichstromwiderstand 2280 mΩ	Gleichstromwiderstand 1321 mΩ	Gleichstromwiderstand 2321 mΩ	Eigenresonanzfrequenz [1]47.5 MHz
76889440100	10 µH, 10 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8038 (rev1).igs \| 858.9 KB STP Download_STP_WE-TDCHV-8038 (rev1).stp \| 639.5 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 210 µH	Übersetzungsverhältnis1:1	Nennstrom 11.6 A	Nennstrom 21.6 A	Sättigungsstrom 13 A	Sättigungsstrom 23 A	Gleichstromwiderstand 1160 mΩ	Gleichstromwiderstand 2160 mΩ	Gleichstromwiderstand 1200 mΩ	Gleichstromwiderstand 2200 mΩ	Eigenresonanzfrequenz [1]29 MHz
76889430150	15 µH, 15 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8018 (rev1).igs \| 860.5 KB STP Download_STP_WE-TDCHV-8018 (rev1).stp \| 639.6 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 115 µH	Induktivität 215 µH	Übersetzungsverhältnis1:1	Nennstrom 10.95 A	Nennstrom 20.95 A	Sättigungsstrom 11.3 A	Sättigungsstrom 21.3 A	Gleichstromwiderstand 1380 mΩ	Gleichstromwiderstand 2380 mΩ	Gleichstromwiderstand 1422 mΩ	Gleichstromwiderstand 2422 mΩ	Eigenresonanzfrequenz [1]35 MHz
76889440150	15 µH, 15 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8038 (rev1).igs \| 858.9 KB STP Download_STP_WE-TDCHV-8038 (rev1).stp \| 639.5 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 115 µH	Induktivität 215 µH	Übersetzungsverhältnis1:1	Nennstrom 11.25 A	Nennstrom 21.25 A	Sättigungsstrom 12.8 A	Sättigungsstrom 22.8 A	Gleichstromwiderstand 1300 mΩ	Gleichstromwiderstand 2300 mΩ	Gleichstromwiderstand 1355 mΩ	Gleichstromwiderstand 2355 mΩ	Eigenresonanzfrequenz [1]21 MHz
76889430220	22 µH, 22 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8018 (rev1).igs \| 860.5 KB STP Download_STP_WE-TDCHV-8018 (rev1).stp \| 639.6 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 222 µH	Übersetzungsverhältnis1:1	Nennstrom 10.75 A	Nennstrom 20.75 A	Sättigungsstrom 11 A	Sättigungsstrom 21 A	Gleichstromwiderstand 1700 mΩ	Gleichstromwiderstand 2700 mΩ	Gleichstromwiderstand 1780 mΩ	Gleichstromwiderstand 2780 mΩ	Eigenresonanzfrequenz [1]26 MHz
76889440220	22 µH, 22 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8038 (rev1).igs \| 858.9 KB STP Download_STP_WE-TDCHV-8038 (rev1).stp \| 639.5 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 222 µH	Übersetzungsverhältnis1:1	Nennstrom 11 A	Nennstrom 21 A	Sättigungsstrom 12.1 A	Sättigungsstrom 22.1 A	Gleichstromwiderstand 1390 mΩ	Gleichstromwiderstand 2390 mΩ	Gleichstromwiderstand 1455 mΩ	Gleichstromwiderstand 2455 mΩ	Eigenresonanzfrequenz [1]15.5 MHz
76889440330	33 µH, 33 µH, 1:1	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TDC HV (rev22b).IntLib \| 750.5 KB CDS Cadence_WE-TDC HV (rev22a).zip \| 1.5 MB EAG Eagle_WE-TDC-HV (rev19a).lbr \| 27.8 KB KIC KiCad_WE-TDCHV (rev25b).zip \| 1.6 MB ZUK Download_Cadstar_WE-TDC-HV (rev19a).zip \| 9.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TDCHV-8038 (rev1).igs \| 858.9 KB STP Download_STP_WE-TDCHV-8038 (rev1).stp \| 639.5 KB Elektrische Modelle ZIP ADS ADS_WE-TDCHV (rev24a).zip \| 2.9 MB PSP PSpice_WE-TDC_HV (rev22a).zip \| 5 KB S S-Parameter_WE-TDC HV (rev21a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 233 µH	Übersetzungsverhältnis1:1	Nennstrom 10.85 A	Nennstrom 20.85 A	Sättigungsstrom 11.85 A	Sättigungsstrom 21.85 A	Gleichstromwiderstand 1575 mΩ	Gleichstromwiderstand 2575 mΩ	Gleichstromwiderstand 1640 mΩ	Gleichstromwiderstand 2640 mΩ	Eigenresonanzfrequenz [1]14 MHz
