WE-MTCI SMT Multi-Turn Ratio Doppeldrossel

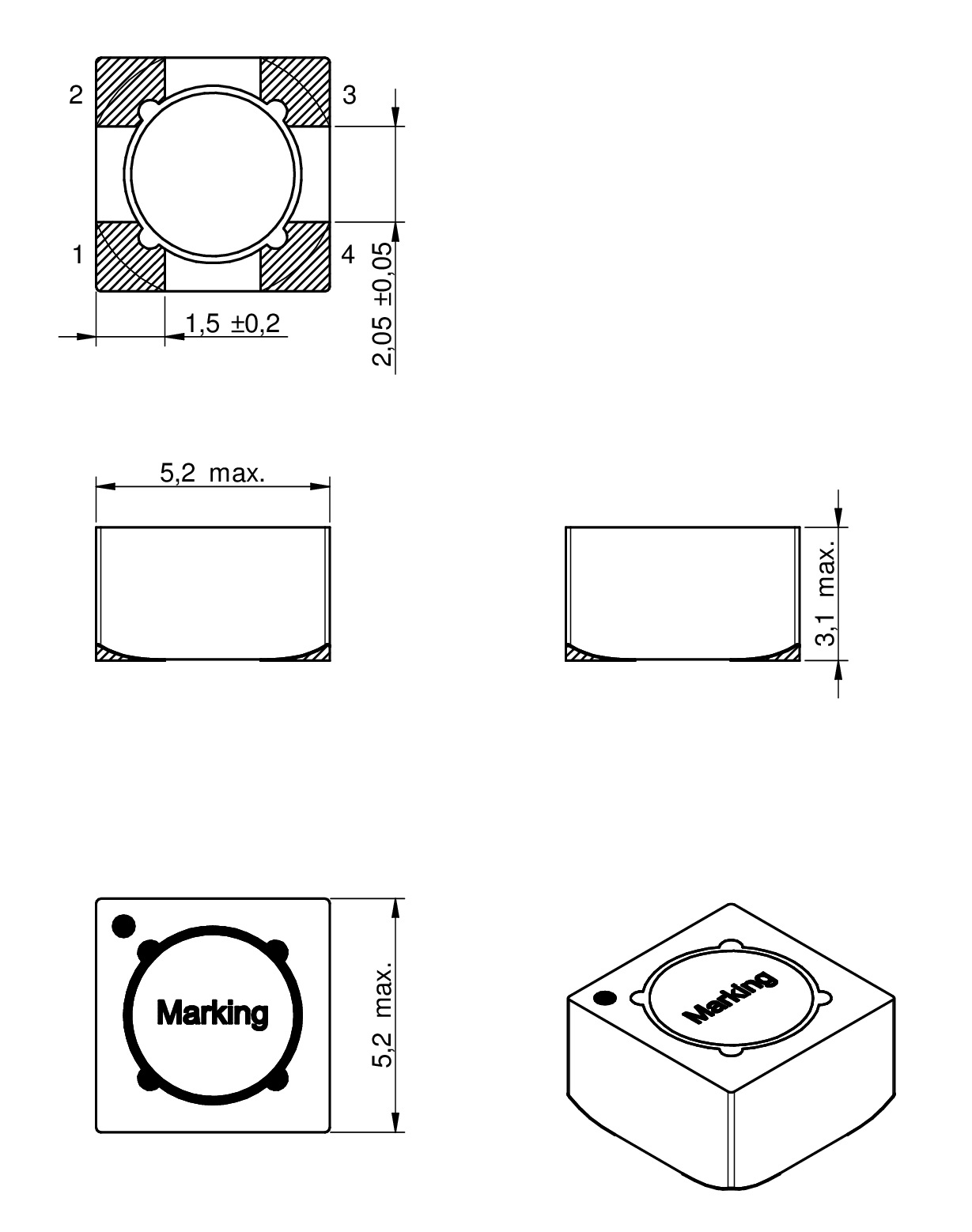

Bauform	Maße	L (mm)	B (mm)	H (mm)
5030		5.2	5.2	3.1

LTSpice-Dateien

LT
LTSpice_WE-MTCI (rev22a).zip
|
2.3 KB

Merkmale

Kleinste Doppeldrossel mit unterschiedlichen Windungsverhältnis und 500 V Isolierung
Magnetisch geschirmt
1:N Übertrager
Betriebstemperatur: -40 °C bis + 125 °C

Anwendung

Ideale Lösung für Buck / Boost-Wandler mit geregelt und ungeregelter Ausgangsspannung
Isolierte Konverter-Anwendung, (wie z.B. Flyback-Konverter) mit hoher Verpackungsdichte
Step-up oder Step-Down Konverter mit Auxiliary Wicklung
Kann in Auto-Transformator-Anwendungen verwendet werden

Application Notes

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

5030

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L₁(µH)	L₂(µH)	n	I_{R 1}(A)	I_{SAT 1}(A)	R_{DC1 typ}(mΩ)	R_{DC2 typ}(mΩ)	R_{DC1 max}(mΩ)	R_{DC2 max}(mΩ)	f_{res 1}(MHz)
744889015100	10 µH, 22.5 µH, 1:1.5	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 222.5 µH	Übersetzungsverhältnis1:1.5	Nennstrom [1]0.95 A	Sättigungsstrom [1]1.5 A	Gleichstromwiderstand 1349 mΩ	Gleichstromwiderstand 2408 mΩ	Gleichstromwiderstand 1500 mΩ	Gleichstromwiderstand 2600 mΩ	Eigenresonanzfrequenz [1]13 MHz
744889020100	10 µH, 40 µH, 1:2	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 240 µH	Übersetzungsverhältnis1:2	Nennstrom [1]0.95 A	Sättigungsstrom [1]1.5 A	Gleichstromwiderstand 1358 mΩ	Gleichstromwiderstand 2552 mΩ	Gleichstromwiderstand 1500 mΩ	Gleichstromwiderstand 2750 mΩ	Eigenresonanzfrequenz [1]11.5 MHz
744889030100	10 µH, 90 µH, 1:3	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 110 µH	Induktivität 290 µH	Übersetzungsverhältnis1:3	Nennstrom [1]0.95 A	Sättigungsstrom [1]1.5 A	Gleichstromwiderstand 1363 mΩ	Gleichstromwiderstand 2846 mΩ	Gleichstromwiderstand 1500 mΩ	Gleichstromwiderstand 21100 mΩ	Eigenresonanzfrequenz [1]8 MHz
744889015220	22 µH, 49.5 µH, 1:1.5	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 249.5 µH	Übersetzungsverhältnis1:1.5	Nennstrom [1]0.6 A	Sättigungsstrom [1]1 A	Gleichstromwiderstand 1662 mΩ	Gleichstromwiderstand 2874 mΩ	Gleichstromwiderstand 11000 mΩ	Gleichstromwiderstand 21200 mΩ	Eigenresonanzfrequenz [1]9.5 MHz
744889020220	22 µH, 88 µH, 1:2	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 288 µH	Übersetzungsverhältnis1:2	Nennstrom [1]0.6 A	Sättigungsstrom [1]1 A	Gleichstromwiderstand 1712 mΩ	Gleichstromwiderstand 21208 mΩ	Gleichstromwiderstand 11000 mΩ	Gleichstromwiderstand 21600 mΩ	Eigenresonanzfrequenz [1]7 MHz
744889030220	22 µH, 198 µH, 1:3	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 122 µH	Induktivität 2198 µH	Übersetzungsverhältnis1:3	Nennstrom [1]0.6 A	Sättigungsstrom [1]1 A	Gleichstromwiderstand 1732 mΩ	Gleichstromwiderstand 21872 mΩ	Gleichstromwiderstand 11000 mΩ	Gleichstromwiderstand 22500 mΩ	Eigenresonanzfrequenz [1]5 MHz
744889015330	33 µH, 74.25 µH, 1:1.5	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 274.25 µH	Übersetzungsverhältnis1:1.5	Nennstrom [1]0.45 A	Sättigungsstrom [1]0.75 A	Gleichstromwiderstand 11338 mΩ	Gleichstromwiderstand 21782 mΩ	Gleichstromwiderstand 11900 mΩ	Gleichstromwiderstand 22400 mΩ	Eigenresonanzfrequenz [1]7 MHz
744889020330	33 µH, 132 µH, 1:2	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 2132 µH	Übersetzungsverhältnis1:2	Nennstrom [1]0.45 A	Sättigungsstrom [1]0.75 A	Gleichstromwiderstand 11383 mΩ	Gleichstromwiderstand 22418 mΩ	Gleichstromwiderstand 11900 mΩ	Gleichstromwiderstand 23200 mΩ	Eigenresonanzfrequenz [1]5.8 MHz
744889030330	33 µH, 297 µH, 1:3	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB KIC KiCad_WE-MTCI (rev25b).zip \| 77.3 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 133 µH	Induktivität 2297 µH	Übersetzungsverhältnis1:3	Nennstrom [1]0.45 A	Sättigungsstrom [1]0.75 A	Gleichstromwiderstand 11466 mΩ	Gleichstromwiderstand 23758 mΩ	Gleichstromwiderstand 11900 mΩ	Gleichstromwiderstand 25200 mΩ	Eigenresonanzfrequenz [1]4 MHz

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.

Mehr erfahren

Schematische Darstellungen des Redexpert Verlust-Simulators
