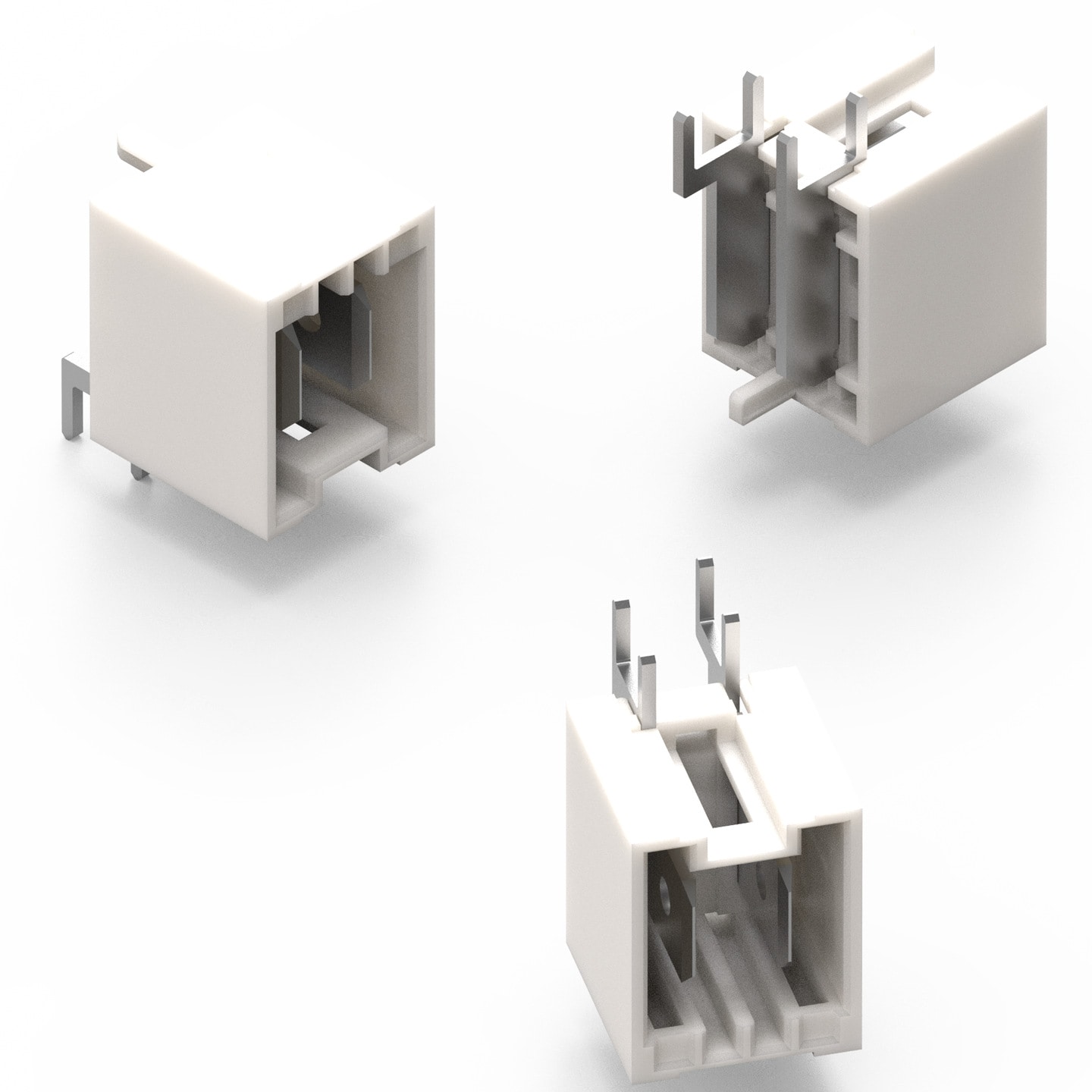

WR-RAST 5mm Male Horizontal Header

Merkmale

Raster: 5mm
Betriebstemperatur: -40 °C up to +110 °C
Kontakttyp: Stamped
Isolationsmaterial: PA66
Isolation Brennbarkeitsklasse: UL94 V-0
Isolationsfarbe: Natur
Kontaktmaterial: Kupferlegierung
Kontaktbeschichtung: Zinn
Spannungsfestigkeit: 500 V (AC)

Glühdraht-Konformität

Konform nach IEC 60335-1
Tested at 750 °C and 850 °C
Von einem externen Labor durchgeführt
Geeignet für unbeaufsichtigte Geräte und viele andere Anwendungen

Anwendung

Weiße Ware
Unbeaufsichtigte Haushaltsgeräte

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Codierung	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Isolationsmaterial	Isolationsfarbe	Verpackung	Muster
	637101120102	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120102 (rev1).igs \| 1.6 MB STP STP_ConRAST_637101120102 (rev1).stp \| 368 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	5	0A	16	380	20	PA66	Natur	Tray
	637101120202	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120202 (rev1).igs \| 1.7 MB STP STP_ConRAST_637101120202 (rev1).stp \| 377.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	5	0B	16	380	20	PA66	Natur	Tray
	637101120103	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120103 (rev1).igs \| 2.2 MB STP STP_ConRAST_637101120103 (rev1).stp \| 511.5 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5	0A	16	380	20	PA66	Natur	Tray
	637101120203	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120203 (rev1).igs \| 2.2 MB STP STP_ConRAST_637101120203 (rev1).stp \| 508.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5	0B	16	380	20	PA66	Natur	Tray
	637101120503	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120503 (rev1).igs \| 2.2 MB STP STP_ConRAST_637101120503 (rev1).stp \| 507 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5	0F	16	380	20	PA66	Natur	Tray
	637101120703	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120703 (rev1).igs \| 2.2 MB STP STP_ConRAST_637101120703 (rev1).stp \| 505.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5	0K	16	380	20	PA66	Natur	Tray
	637101120104	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120104 (rev1).igs \| 2.6 MB STP STP_ConRAST_637101120104 (rev1).stp \| 604 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	5	0A	16	380	20	PA66	Natur	Tray
	637101120204	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120204 (rev1).igs \| 2.6 MB STP STP_ConRAST_637101120204 (rev1).stp \| 599.6 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	5	0B	16	380	20	PA66	Natur	Tray
	637101120105	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120105 (rev1).igs \| 3.1 MB STP STP_ConRAST_637101120105 (rev1).stp \| 707.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	5	0A	16	380	20	PA66	Natur	Tray
	637101120205	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120205 (rev1).igs \| 3 MB STP STP_ConRAST_637101120205 (rev1).stp \| 700.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	5	0B	16	380	20	PA66	Natur	Tray
	637101120106	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120106 (rev1).igs \| 3.5 MB STP STP_ConRAST_637101120106 (rev1).stp \| 809.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	5	0A	16	380	20	PA66	Natur	Tray
	637101120107	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120107 (rev1).igs \| 3.9 MB STP STP_ConRAST_637101120107 (rev1).stp \| 926.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	5	0A	16	380	20	PA66	Natur	Tray
	637101120207	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120207 (rev1).igs \| 3.9 MB STP STP_ConRAST_637101120207 (rev1).stp \| 924.1 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	5	0B	16	380	20	PA66	Natur	Tray
	637101120307	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120307 (rev1).igs \| 3.9 MB STP STP_ConRAST_637101120307 (rev1).stp \| 912.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	5	0C	16	380	20	PA66	Natur	Tray
	637101120108	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120108 (rev1).igs \| 4.4 MB STP STP_ConRAST_637101120108 (rev1).stp \| 1 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	5	0A	16	380	20	PA66	Natur	Tray
	637101120109	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120109 (rev1).igs \| 4.8 MB STP STP_ConRAST_637101120109 (rev1).stp \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	5	0A	16	380	20	PA66	Natur	Tray
	637101120110	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RAST (rev24a).IntLib \| 3.3 MB CDS Cadence_WR-RAST (rev24a).zip \| 10.4 MB EAG Eagle_WR-RAST (rev24a).lbr \| 216.5 KB CAD-Dateien ZIP IGS IGS_ConRAST_637101120110 (rev1).igs \| 5.2 MB STP STP_ConRAST_637101120110 (rev1).stp \| 1.2 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	5	0A	16	380	20	PA66	Natur	Tray

	Artikel Nr.	Datenblatt
	637101120102	SPEC
	637101120202	SPEC
	637101120103	SPEC
	637101120203	SPEC
	637101120503	SPEC
	637101120703	SPEC
	637101120104	SPEC
	637101120204	SPEC
	637101120105	SPEC
	637101120205	SPEC
	637101120106	SPEC
	637101120107	SPEC
	637101120207	SPEC
	637101120307	SPEC
	637101120108	SPEC
	637101120109	SPEC
	637101120110	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Codierung	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Isolationsmaterial	Isolationsfarbe	Verpackung	Muster

Gegenstecker

WR-RAST 5mm Female Housing

WR-RAST 5mm Female Crimping Terminal
