WR-RAST Buchsengehäuse Crimp 5 mm | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

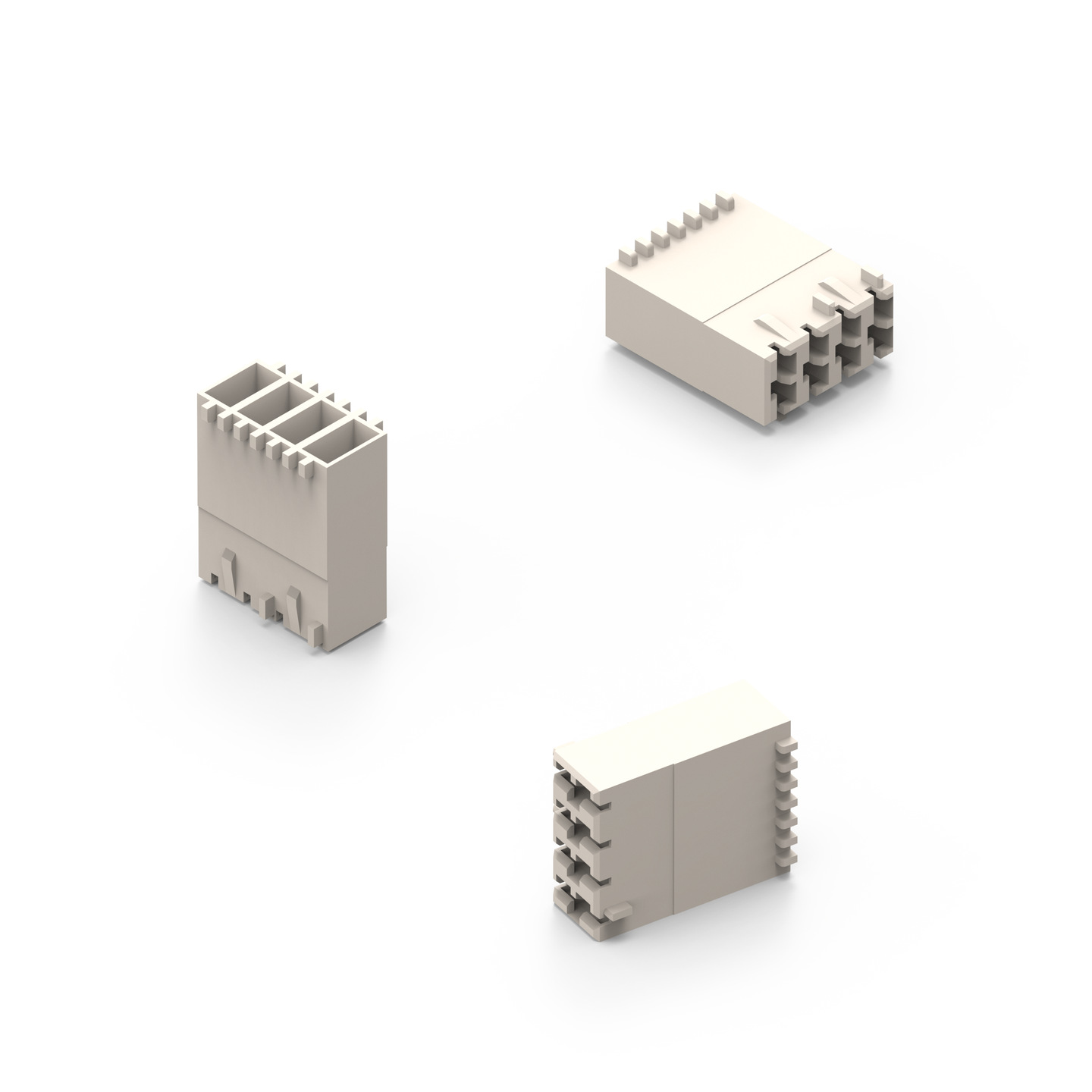

WR-RAST Buchsengehäuse Crimp 5 mm

Merkmale

Nennstrom: 16 A
Betriebsspannung: 380 V
Betriebstemperatur: -40 °C bis zu +120 °C
Isolationsfarbe: Natur
Isolation Brennbarkeitsklasse: UL94 V-0
Glow-Wire geprüft
IEC 60335-1 konform
Getestet bei 750 °C und 850 °C
Geprüft durch ein externes Labor
Geeignet für unbeaufsichtigte Geräte und viele andere Anwendungen

Anwendung

Weiße Ware
Unbeaufsichtigte Haushaltsgeräte

Other polarities, plastic housing color and printings are possible. Please contact your local sales contact if you are interested in this variant.

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Codierung	Verpackung	Gegenstecker	Muster
	637100210102	2, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210102_3D (rev1).pdf \| 58.2 KB IGS 637100210102 (rev1).igs \| 1004.1 KB STP 637100210102 (rev1).stp \| 236.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 2	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110102 637101110202 637101120102 637101120202
	637100210202	2, 5 mm, 0B	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210202_3D (rev1).pdf \| 56.5 KB IGS 637100210202 (rev1).igs \| 962.2 KB STP 637100210202 (rev1).stp \| 227.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 2	Raster 5 mm	Codierung 0B	Verpackung Beutel	Gegenstecker 637101110102 637101110202 637101120102 637101120202
	637100210103	3, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210103_3D (rev1).pdf \| 77.2 KB IGS 637100210103 (rev1).igs \| 1.3 MB STP 637100210103 (rev1).stp \| 320.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 3	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110103 637101110203 637101110503 637101110703 637101120103 637101120203 637101120503 637101120703
	637100210203	3, 5 mm, 0B	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210203_3D (rev1).pdf \| 79 KB IGS 637100210203 (rev1).igs \| 1.4 MB STP 637100210203 (rev1).stp \| 329.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 3	Raster 5 mm	Codierung 0B	Verpackung Beutel	Gegenstecker 637101110103 637101110203 637101110503 637101110703 637101120103 637101120203 637101120503 637101120703
	637100210503	3, 5 mm, 0F	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210503_3D (rev1).pdf \| 77.2 KB IGS 637100210503 (rev1).igs \| 1.3 MB STP 637100210503 (rev1).stp \| 320.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 3	Raster 5 mm	Codierung 0F	Verpackung Beutel	Gegenstecker 637101110103 637101110203 637101110503 637101110703 637101120103 637101120203 637101120503 637101120703
	637100210703	3, 5 mm, 0K	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210703_3D (rev1).pdf \| 77.2 KB IGS 637100210703 (rev1).igs \| 1.3 MB STP 637100210703 (rev1).stp \| 320.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 3	Raster 5 mm	Codierung 0K	Verpackung Beutel	Gegenstecker 637101110103 637101110203 637101110503 637101110703 637101120103 637101120203 637101120503 637101120703
	637100210104	4, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210104_3D (rev1).pdf \| 99.4 KB IGS 637100210104 (rev1).igs \| 1.7 MB STP 637100210104 (rev1).stp \| 419.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 4	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110104 637101110204 637101120104 637101120204
	637100210204	4, 5 mm, 0B	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210204_3D (rev1).pdf \| 99.4 KB IGS 637100210204 (rev1).igs \| 1.7 MB STP 637100210204 (rev1).stp \| 419.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 4	Raster 5 mm	Codierung 0B	Verpackung Beutel	Gegenstecker 637101110104 637101110204 637101120104 637101120204
	637100210105	5, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210105_3D (rev1).pdf \| 124.5 KB IGS 637100210105 (rev1).igs \| 2.2 MB STP 637100210105 (rev1).stp \| 526.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 5	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110105 637101110205 637101120105 637101120205
	637100210205	5, 5 mm, 0B	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210205_3D (rev1).pdf \| 120.8 KB IGS 637100210205 (rev1).igs \| 2.1 MB STP 637100210205 (rev1).stp \| 507.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 5	Raster 5 mm	Codierung 0B	Verpackung Beutel	Gegenstecker 637101110105 637101110205 637101120105 637101120205
	637100210106	6, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210106_3D (rev1).pdf \| 145.6 KB IGS 637100210106 (rev1).igs \| 2.5 MB STP 637100210106 (rev1).stp \| 616.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 6	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110106 637101120106
	637100210107	7, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210107_3D (rev1).pdf \| 167.5 KB IGS 637100210107 (rev1).igs \| 2.9 MB STP 637100210107 (rev1).stp \| 713.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 7	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110107 637101110207 637101110307 637101120107 637101120207 637101120307
	637100210207	7, 5 mm, 0B	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210207_3D (rev1).pdf \| 165.6 KB IGS 637100210207 (rev1).igs \| 2.9 MB STP 637100210207 (rev1).stp \| 704.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 7	Raster 5 mm	Codierung 0B	Verpackung Beutel	Gegenstecker 637101110107 637101110207 637101110307 637101120107 637101120207 637101120307
	637100210307	7, 5 mm, 0C	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210307_3D (rev1).pdf \| 167.5 KB IGS 637100210307 (rev1).igs \| 2.9 MB STP 637100210307 (rev1).stp \| 713.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 7	Raster 5 mm	Codierung 0C	Verpackung Beutel	Gegenstecker 637101110107 637101110207 637101110307 637101120107 637101120207 637101120307
	637100210108	8, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210108_3D (rev1).pdf \| 193.9 KB IGS 637100210108 (rev1).igs \| 3.4 MB STP 637100210108 (rev1).stp \| 834.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 8	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110108 637101120108
	637100210109	9, 5 mm, 0A	Downloads 2 Dateien CAD-Dateien ZIP IGS IGS_ConRAST_637100210109 (rev1).igs \| 3.6 MB STP STP_ConRAST_637100210109 (rev1).stp \| 885.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 9	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110109 637101120109
	637100210110	10, 5 mm, 0A	Downloads 3 Dateien CAD-Dateien ZIP 3D 637100210110_3D (rev1).pdf \| 230.3 KB IGS 637100210110 (rev1).igs \| 4 MB STP 637100210110 (rev1).stp \| 992.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität 10	Raster 5 mm	Codierung 0A	Verpackung Beutel	Gegenstecker 637101110110 637101120110

RAST 5 Kodierung

Überblick über die Kodierungsoptionen

Info RAST Kodierungsoptionen

Info RAST Kodierungsoptionen

Rast Coding 2 Poles

Rast Coding 2 Poles

Rast Coding 3 Poles

Rast Coding 3 Poles

Rast Coding 4 Poles

Rast Coding 4 Poles

Rast Coding 5 Poles

Rast Coding 5 Poles

Rast Coding 6 Poles

Rast Coding 6 Poles

Rast Coding 7 Poles

Rast Coding 7 Poles

Rast Coding 8 Poles

Rast Coding 8 Poles

Rast Coding 9 Poles

Rast Coding 9 Poles

Rast Coding 10 Poles

Rast Coding 10 Poles

Rast Coding 11 Poles

Rast Coding 11 Poles

Rast Coding 12 Poles

Rast Coding 12 Poles

Gegenstecker

WR-RAST Steckerleiste Crimp 5 mm
