Bauform	Maße	Montageart

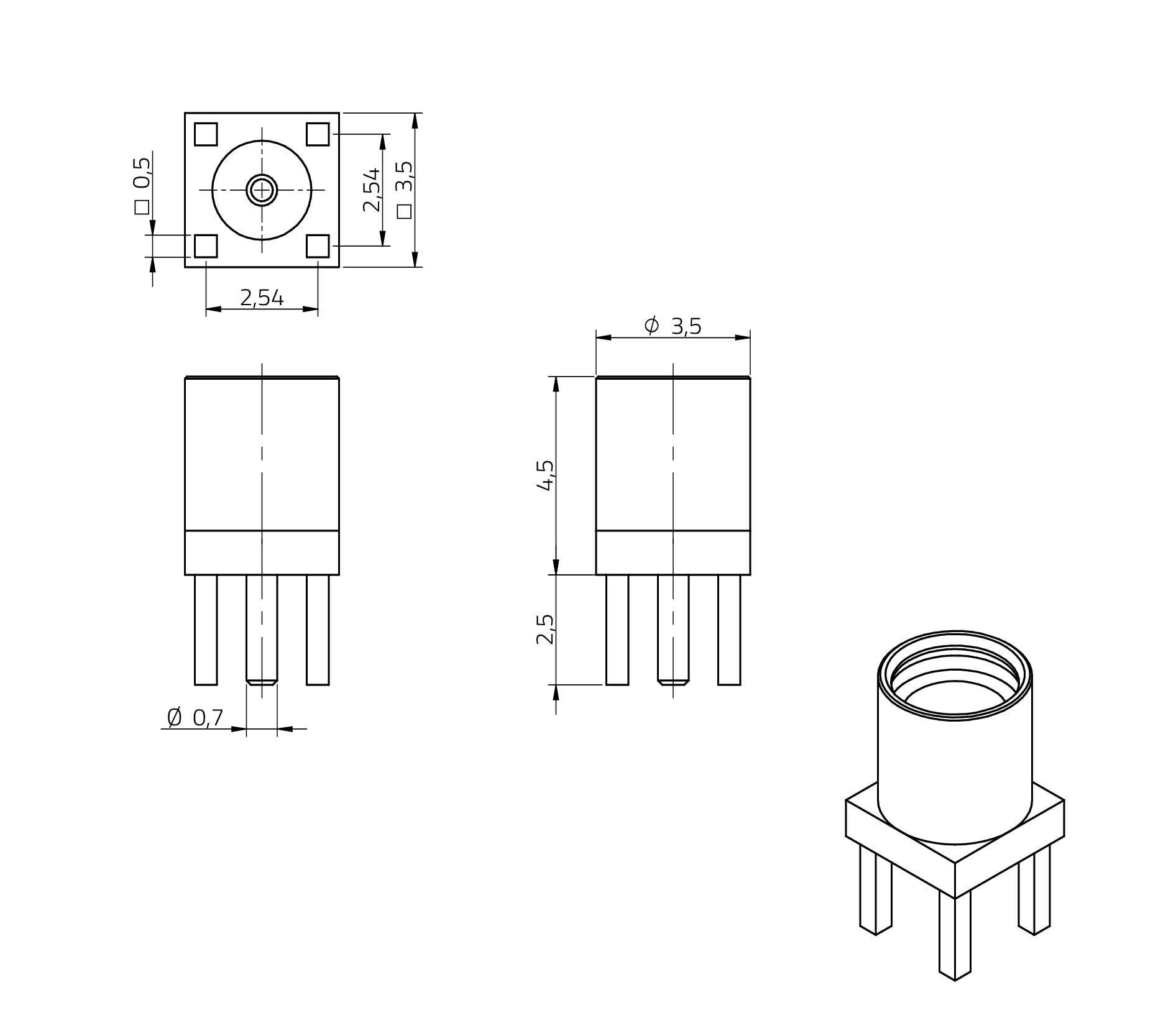

Straight Jack		-

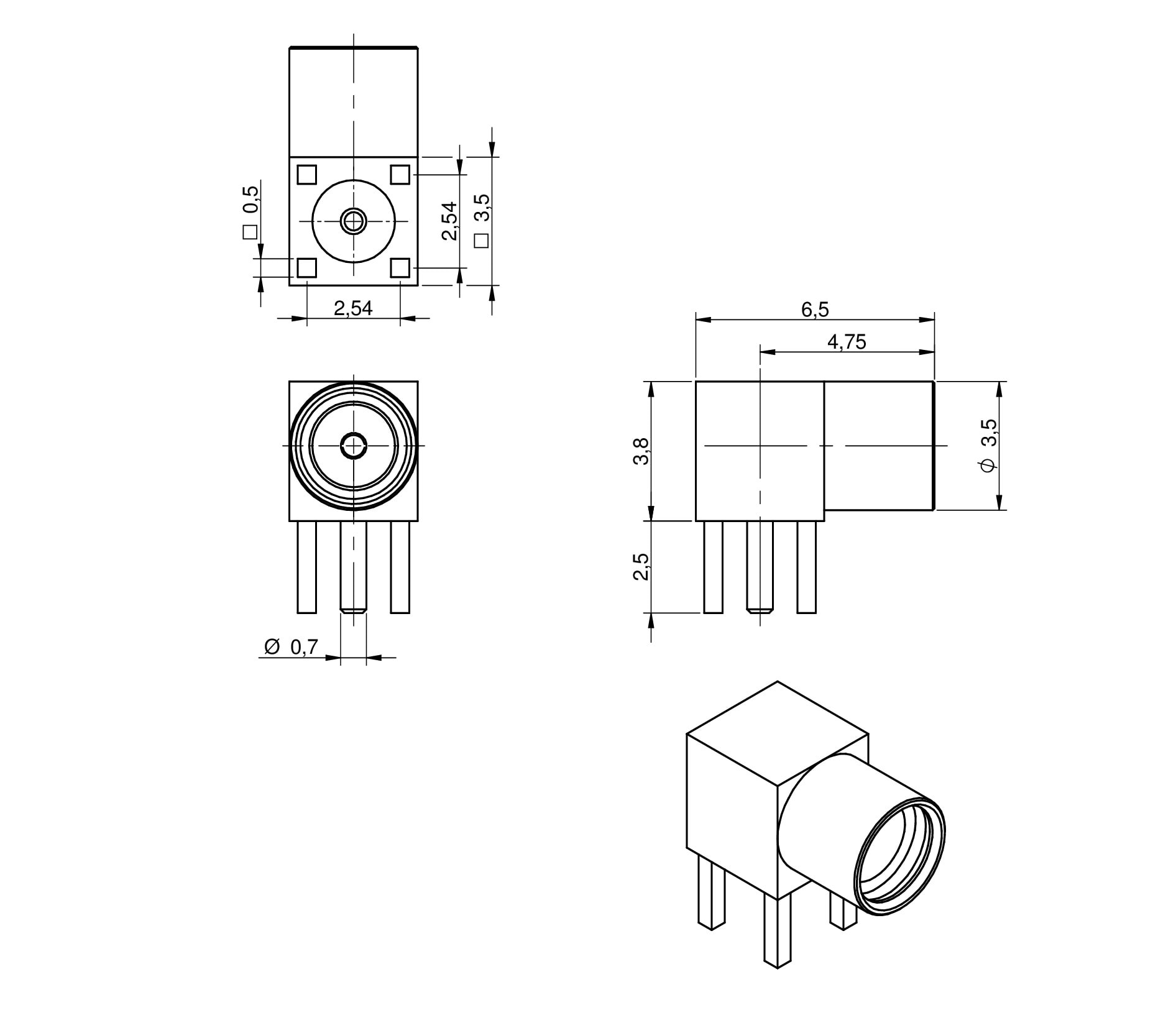

Right Angle Jack		-

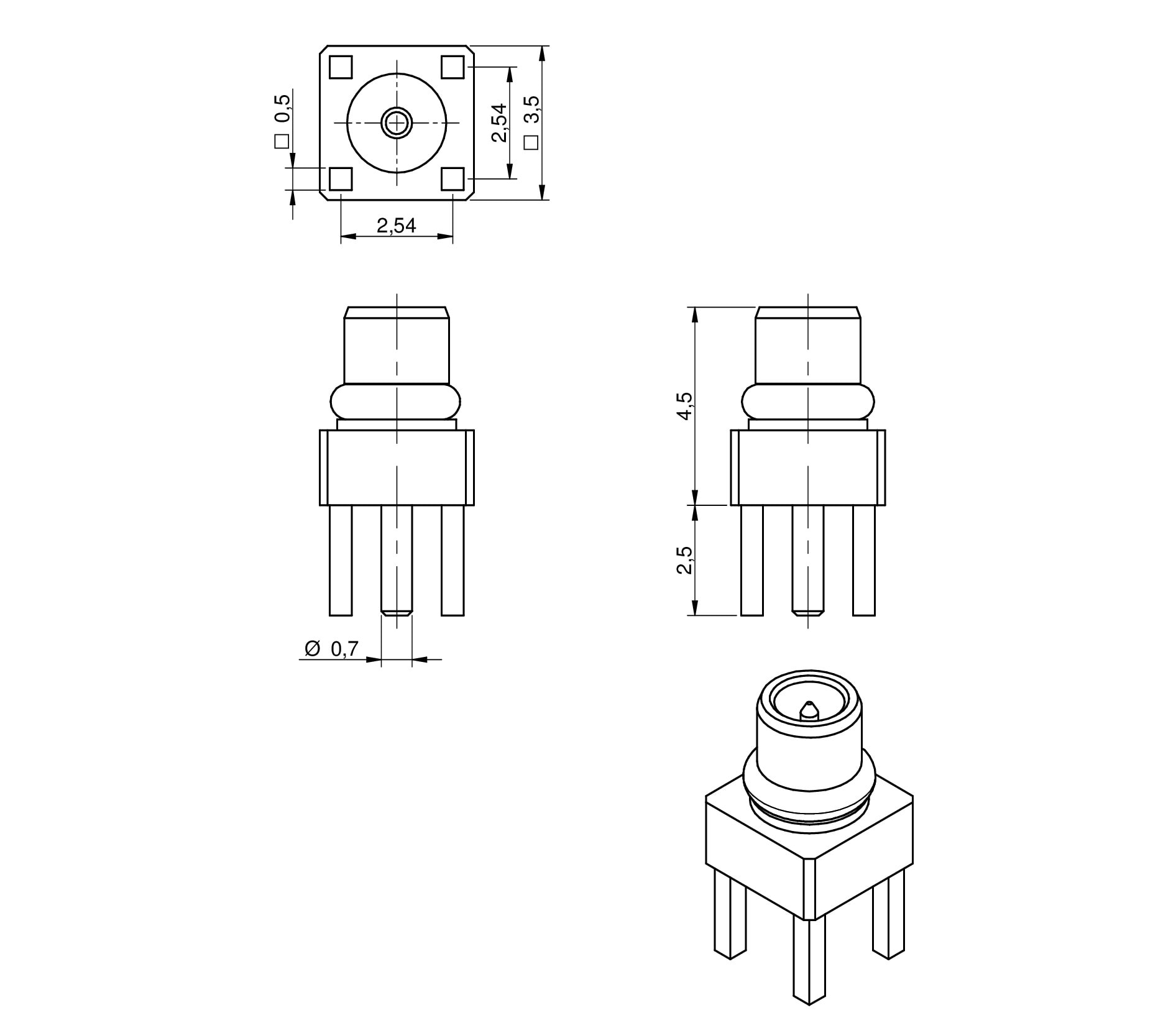

Straight Plug		THT

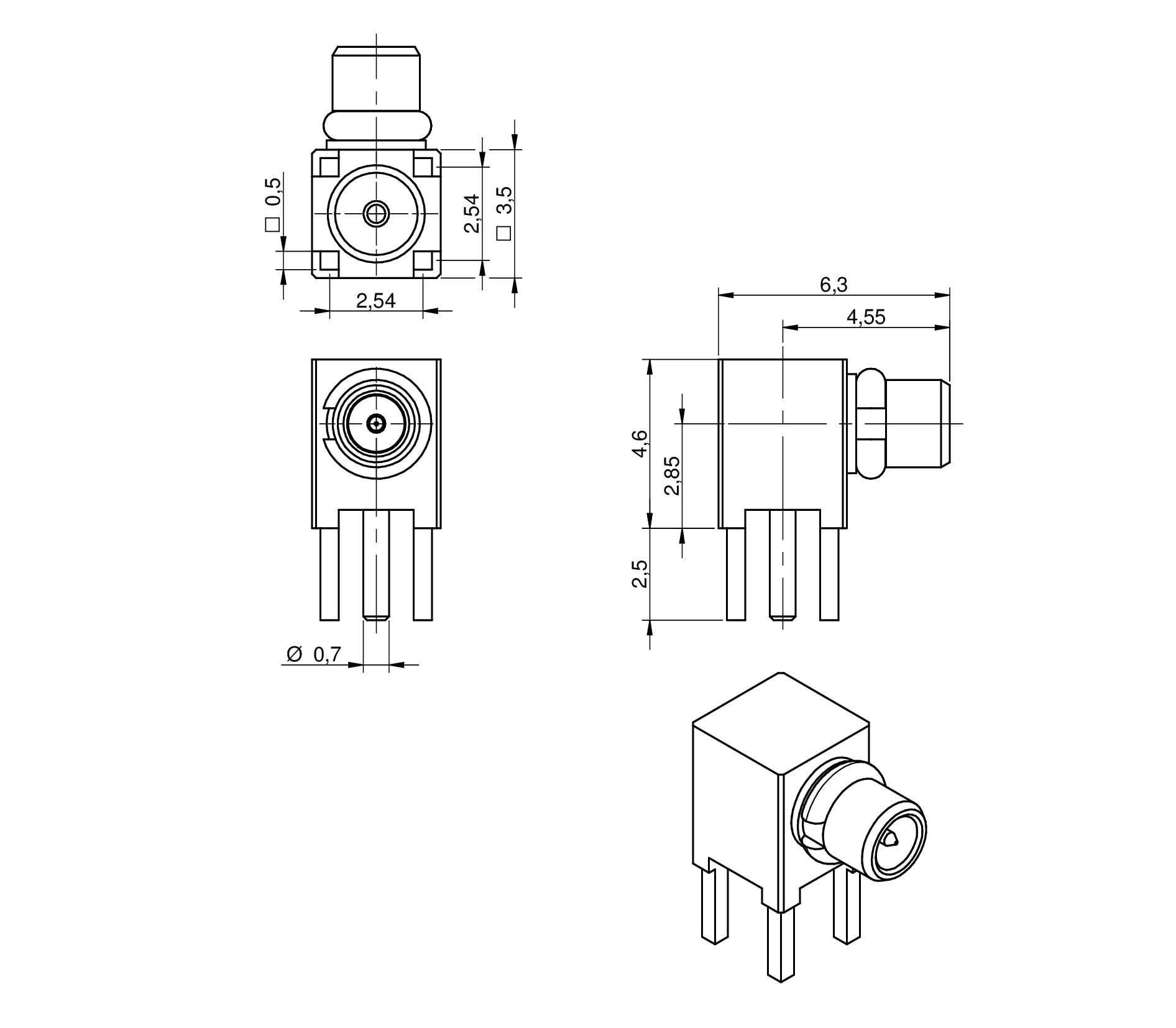

Right Angle Plug		THT

Merkmale

Interface: IEC 61169-52
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 1000M Ω (min.)
Withstanding Voltage: 500Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and devices

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

Straight Jack

Right Angle Jack

Straight Plug

Right Angle Plug

Artikel Nr.	Datenblatt	Downloads	Status	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit
66011002111501	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MMCX (rev22b).IntLib \| 142 KB CDS Cadence_WR-MMCX (rev25a).zip \| 1.4 MB EAG Eagle_WR-MMCX (rev20a).lbr \| 54.7 KB CAD-Dateien ZIP 3D Download_3D_66011002111501 (rev1).pdf \| 83.2 KB IGS Download_IGES_66011002111501 (rev1).iges \| 399.5 KB STP Download_STEP_66011002111501 (rev1).stp \| 84.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DC~6 GHz	THT	Ø 0.7	-55 °C up to +155 °C	612690 660001
66012002111503	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MMCX (rev22b).IntLib \| 142 KB CDS Cadence_WR-MMCX (rev25a).zip \| 1.4 MB EAG Eagle_WR-MMCX (rev20a).lbr \| 54.7 KB CAD-Dateien ZIP 3D Download_3D_66012002111503 (rev1).pdf \| 83.1 KB IGS Download_IGES_66012002111503 (rev1).iges \| 372.6 KB STP Download_STEP_66012002111503 (rev1).stp \| 79 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DC~6 GHz	THT	Ø 0.7	-55 °C up to +155 °C	612690 660001
66012102111404	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MMCX (rev22b).IntLib \| 142 KB CDS Cadence_WR-MMCX (rev25a).zip \| 1.4 MB EAG Eagle_WR-MMCX (rev20a).lbr \| 54.7 KB CAD-Dateien ZIP 3D Download_3D_66012102111404 (rev1).pdf \| 94.8 KB IGS Download_IGES_66012102111404 (rev1).iges \| 349.9 KB STP Download_STEP_66012102111404 (rev1).stp \| 71.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DC~6 GHz	SMT	Ø 0.7	-55 °C up to +155 °C	660001
66013002121501	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MMCX (rev22b).IntLib \| 142 KB CDS Cadence_WR-MMCX (rev25a).zip \| 1.4 MB EAG Eagle_WR-MMCX (rev20a).lbr \| 54.7 KB CAD-Dateien ZIP 3D Download_3D_66013002121501 (rev1).pdf \| 373 KB IGS Download_IGES_66013002121501 (rev1).iges \| 449 KB STP Download_STEP_66013002121501 (rev1).stp \| 92.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DC~6 GHz	THT	Ø 0.7	-55 °C up to +155 °C	612690 660001
66014002121503	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MMCX (rev22b).IntLib \| 142 KB CDS Cadence_WR-MMCX (rev25a).zip \| 1.4 MB EAG Eagle_WR-MMCX (rev20a).lbr \| 54.7 KB CAD-Dateien ZIP 3D Download_3D_66014002121503 (rev1).pdf \| 185.2 KB IGS Download_IGES_66014002121503 (rev1).iges \| 398.6 KB STP Download_STEP_66014002121503 (rev1).stp \| 79.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DC~6 GHz	THT	Ø 0.7	-55 °C up to +155 °C	612690 660001
66011102111302	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MMCX (rev22b).IntLib \| 142 KB CDS Cadence_WR-MMCX (rev25a).zip \| 1.4 MB EAG Eagle_WR-MMCX (rev20a).lbr \| 54.7 KB CAD-Dateien ZIP 3D 3D_66011102111302 (rev1).pdf \| 84.4 KB IGS IGES_66011102111302 (rev1).iges \| 367.2 KB STP STEP_66011102111302 (rev1).stp \| 153.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DC~6 GHz	SMT	Ø 0.7	-55 °C up to +155 °C	660001

	Artikel Nr.	Datenblatt
	66011002111501	SPEC
	66012002111503	SPEC
	66012102111404	SPEC
	66013002121501	SPEC
	66014002121503	SPEC
	66011102111302	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	Muster
