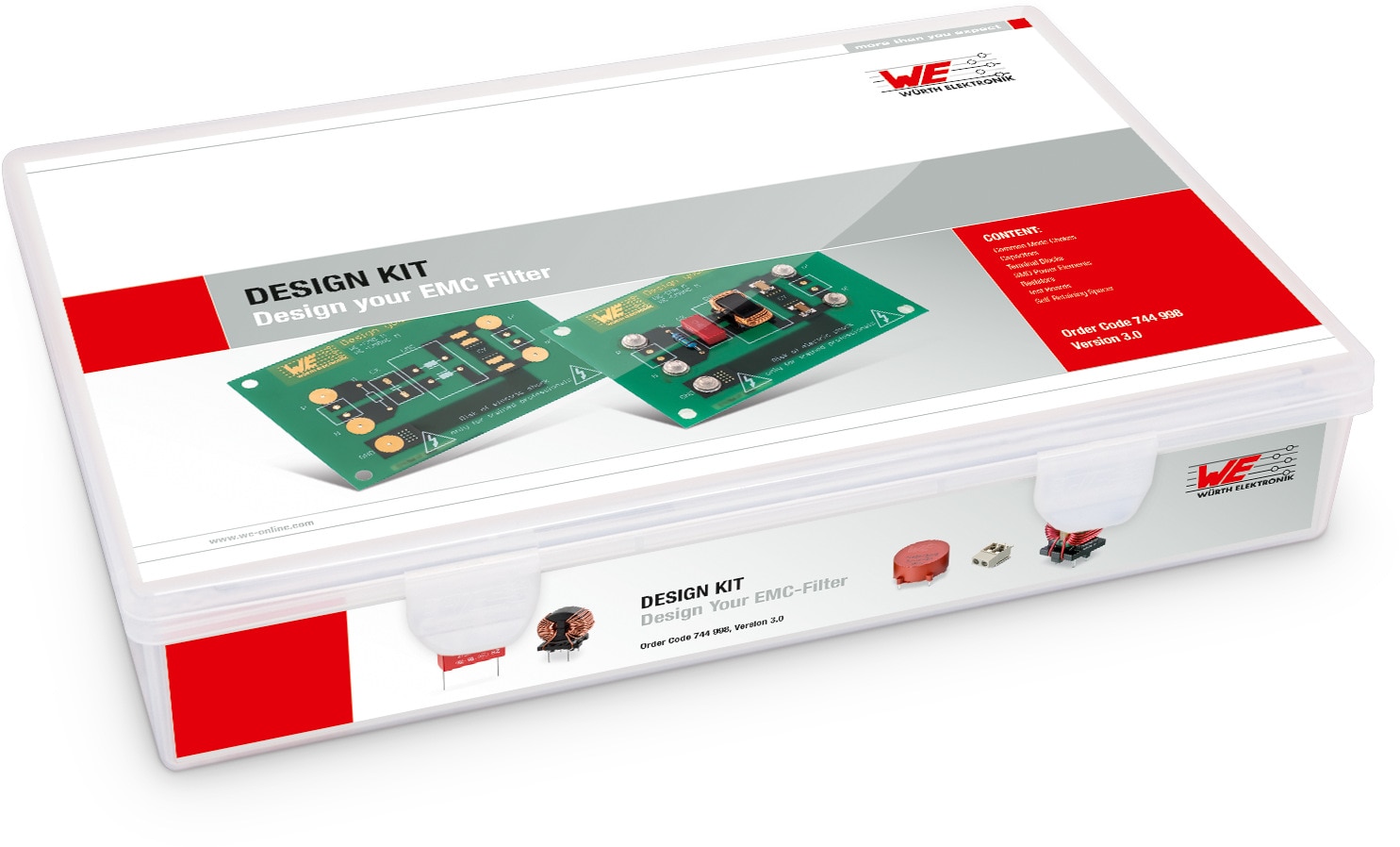

Design Kit Design Your EMC-Filter

Artikel Nr. 744998

Merkmale

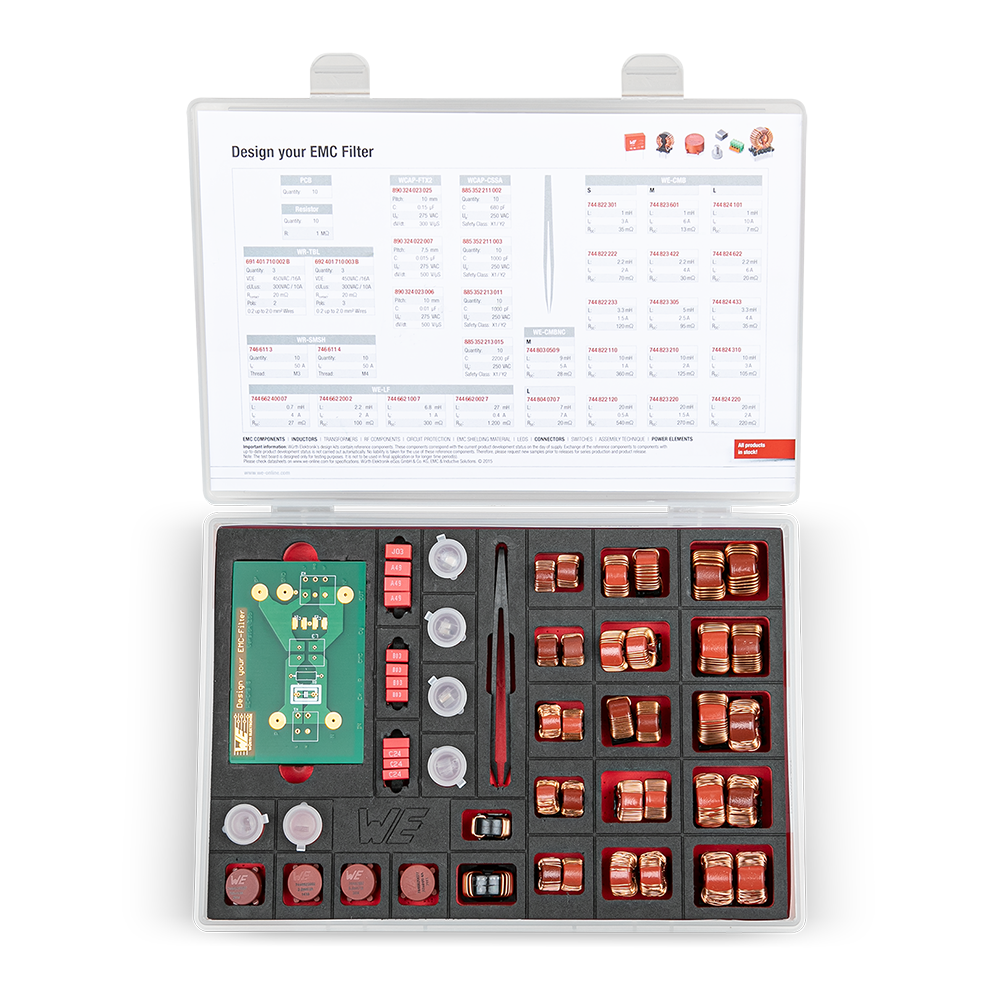

  • Dieses Design Kit enthält 10 Testplatinen und eine Auswahl passender Bauteile für den einfachen Aufbau verschiedener Netzfilter.
  • Es bietet eine schnelle und kostengünstige Möglichkeit, Netzfilter zur Gleich- und Gegentaktunterdrückung aufzubauen.
  • Hierbei handelt es sich um Leiterplatten für Test- und Evaluierungszwecke. Die Platinen sollten nicht in die Endanwendung eingebaut werden.
  • Finden Sie den besten Filter für Ihre Anwendung!

Artikeldaten

Artikeldaten filtern
Filtern nach
 Artikel in 0 Produktserien anzeigen
 Artikel in 0 Produktserien
Alle zurücksetzen
Artikel Nr.
Daten­blatt
Simu­lation
Downloads
Status
Produktserie
IR(A)
L(mH)
RDC max.(Ω)
VR(V (AC))
VT(V (AC))
Muster
WE-LF Stromkompensierte Netzdrossel, 0.4 A, 27 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom0.4 A
Induktivität27 mH
Gleichstromwiderstand1.2 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 0.5 A, 20 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom0.5 A
Induktivität20 mH
Gleichstromwiderstand0.54 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 1 A, 10 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom1 A
Induktivität10 mH
Gleichstromwiderstand0.36 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-LF Stromkompensierte Netzdrossel, 1 A, 6.8 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom1 A
Induktivität6.8 mH
Gleichstromwiderstand0.3 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 1.5 A, 3.3 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom1.5 A
Induktivität3.3 mH
Gleichstromwiderstand0.12 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 1.5 A, 20 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom1.5 A
Induktivität20 mH
Gleichstromwiderstand0.27 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 2 A, 2.2 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom2 A
Induktivität2.2 mH
Gleichstromwiderstand0.07 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 2 A, 10 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom2 A
Induktivität10 mH
Gleichstromwiderstand0.125 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 2 A, 20 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom2 A
Induktivität20 mH
Gleichstromwiderstand0.22 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-LF Stromkompensierte Netzdrossel, 2 A, 2.2 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom2 A
Induktivität2.2 mH
Gleichstromwiderstand0.1 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 2.5 A, 5 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom2.5 A
Induktivität5 mH
Gleichstromwiderstand0.095 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 3 A, 1 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom3 A
Induktivität1 mH
Gleichstromwiderstand0.035 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 3 A, 10 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom3 A
Induktivität10 mH
Gleichstromwiderstand0.105 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 4 A, 2.2 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom4 A
Induktivität2.2 mH
Gleichstromwiderstand0.03 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 4 A, 3.3 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom4 A
Induktivität3.3 mH
Gleichstromwiderstand0.035 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-LF Stromkompensierte Netzdrossel, 4 A, 0.7 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom4 A
Induktivität0.7 mH
Gleichstromwiderstand0.027 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMBNC Stromkompensierte Netzdrossel Nanokristallin, 5 A, 9 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom5 A
Induktivität9 mH
Gleichstromwiderstand0.032 Ω
Nennspannung300 V (AC)
Prüfspannung2100 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 6 A, 1 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom6 A
Induktivität1 mH
Gleichstromwiderstand0.013 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 6 A, 2.2 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom6 A
Induktivität2.2 mH
Gleichstromwiderstand0.02 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WE-CMBNC Stromkompensierte Netzdrossel Nanokristallin, 7 A, 7 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom7 A
Induktivität7 mH
Gleichstromwiderstand0.022 Ω
Nennspannung300 V (AC)
Prüfspannung2100 V (AC)
WE-CMB Stromkompensierte Netzdrossel, 7.5 A, 1 mH
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom7.5 A
Induktivität1 mH
Gleichstromwiderstand0.01 Ω
Nennspannung250 V (AC)
Prüfspannung1500 V (AC)
WP-SMSH REDCUBE SMT with external thread with Pin, 50 A, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom50 A
WP-SMSH REDCUBE SMT with external thread with Pin, 50 A, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennstrom50 A
WCAP-FTX2 Folienkondensatoren, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung275 V (AC)
WCAP-FTX2 Folienkondensatoren, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung275 V (AC)
WCAP-FTX2 Folienkondensatoren, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung275 V (AC)
WA-SNSR Self-Retaining Spacer, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
WCAP-CSSA Interference Suppression, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung250 V (AC)
WCAP-CSSA Interference Suppression, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung250 V (AC)
WCAP-CSSA Interference Suppression, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung250 V (AC)
WCAP-CSSA Interference Suppression, –, –
Simu­lation
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Nennspannung250 V (AC)

Filterlösungen schnell und kostengünstig finden mit dem

Design Your EMC-Filter Design Kit

Filterlösungen schnell und kostengünstig finden mit dem

Design Your EMC-Filter Design Kit

Dieses Design Kit bietet eine schnelle und kostengünstige Möglichkeit, das Filterdesign mit verschiedenen Komponenten aufzubauen. Es ermöglicht die Überprüfung des Verhaltens der Filterschaltung hinsichtlich der gewünschten Filterwirkung und die Integration der ausgewählten Filterschaltung in die Anwendung. Auf diese Weise können Entwicklungszeiten und damit verbundene Kosten minimiert werden.

Für noch mehr Möglichkeiten im Filterdesign, schauen Sie auch unsere Evaluation Boards für spezifische Anwendungen an.

Design Kit EMC Filter

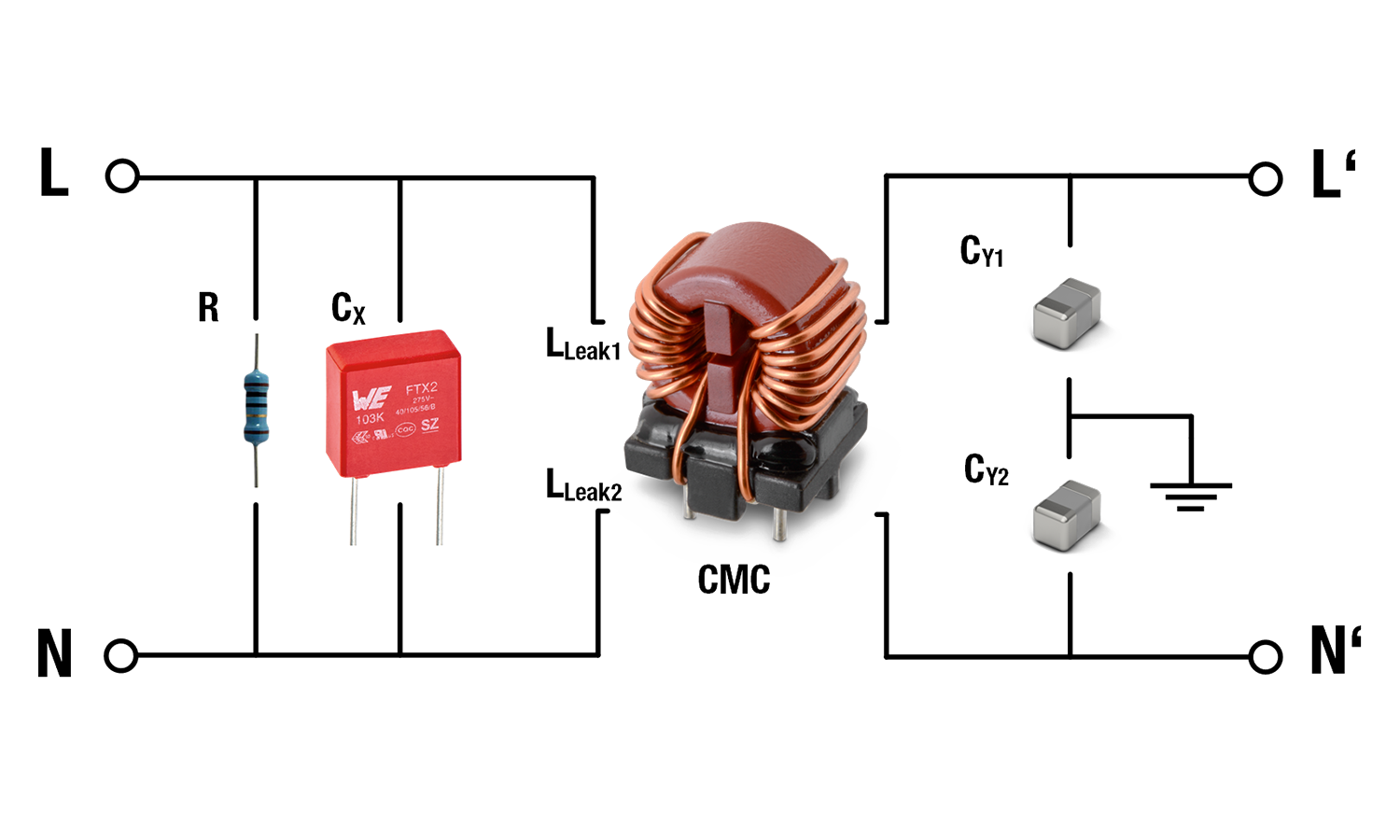

Aufbau und Funktionsweise

Aufbau und Funktionsweise

Der Entladewiderstand (R) ermöglicht eine Entladung des X-Kondensators (Cx) ohne Last.

Der X-Kondensator (Cx) stellt für Gegentaktstörungen bei hohen Frequenzen eine niedrige Impedanz dar.

Die stromkompensierte Drossel (CMC) bringt die nötige Induktivität für Gegentakt- und Gleichtaktstörungen. Somit stellt diese Drossel bei hohen Frequenzen im Vergleich zu den Kondensatoren eine größere Impedanz dar.

Die Y-Kondensatoren (CY1, CY2ermöglichen eine Ableitung von hochfrequenten Gleichtaktstörströmen zur geräteinternen Erde.

Structure and Mode of Operation Design Kit

Tiefpassfilter zur Gleich- und Gegentaktunterdrückung

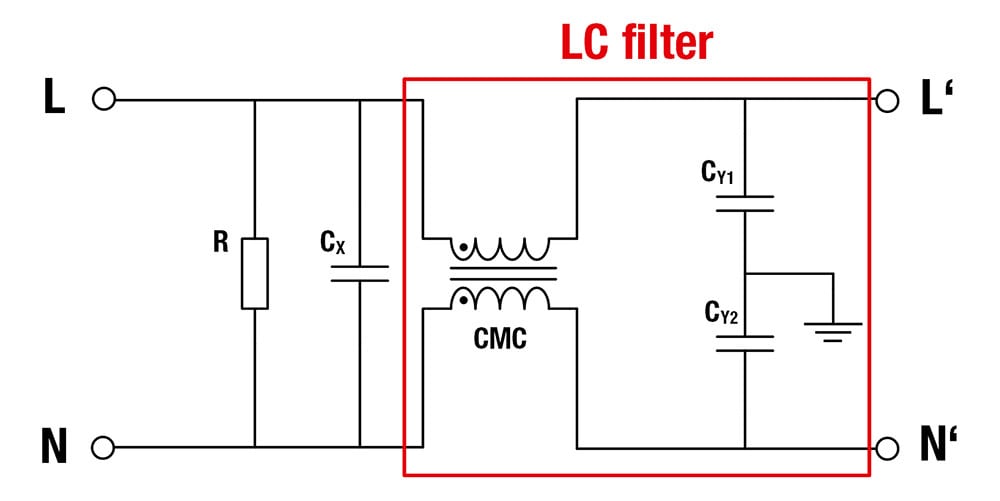

Schematic von Gleichtaktfilter
Gleichtaktfilter

Bei Gleichtaktstörungen ist die Induktivität der stromkompensierten Drossel (CMC) relativ hoch. Mit dieser Induktivität und den Y-Kondensatoren (CY1, CY2) bildet sich für höherfrequente Gleichtaktstörströme ein Tiefpassfilter. Dabei eröffnen die Y-Kondensatoren von jedem Leiter aus einen Strompfad zur internen Erde, wodurch hochfrequente Gleichtaktstörströme abgeleitet werden. Durch die hohe Impedanz, welche die stromkompensierte Drossel für die hochfrequenten Gleichtaktstörströme bereitstellt, werden diese abgeschwächt.

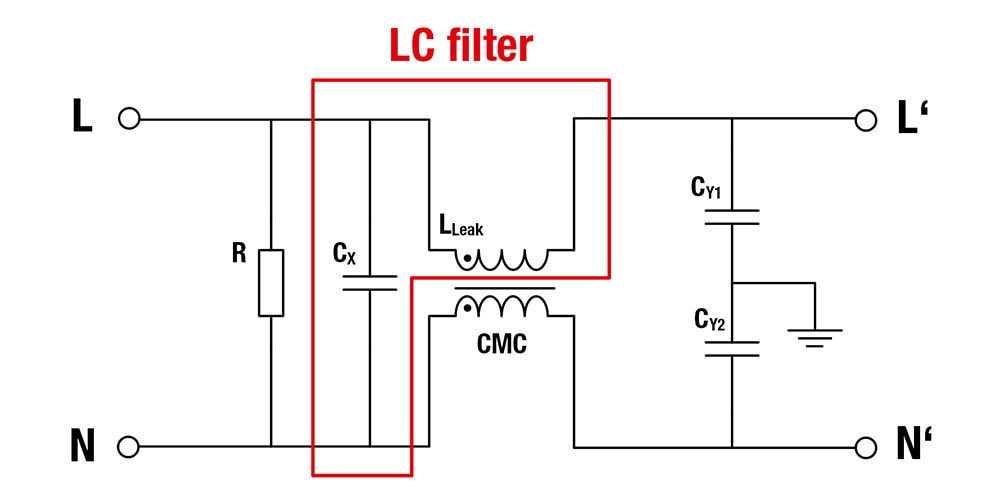

Schematic eines Gegentaktfilters
Gegentaktfilter

Bei Gegentaktstörungen fließt der Strom durch den Hinleiter L und über den Neutralleiter N zurück. Vereinfacht dargestellt, bilden die Streuinduktivität (LLeak) der stromkompensierten Drossel, welche bei Gegentakt herrscht, und der X-Kondensator (Cx) einen Tiefpassfilter. Durch diesen Tiefpassfilter schließt sich die Masche des versorgungsseitig eingespeisten, höherfrequenten Störstroms über den Rückleiter im Netz selbst. Während der Versorgungsstrom, welcher im Vergleich zum Störstom niederfrequenter ist (50 Hz), den Filter wie gewünscht passiert.

Einfügedämpfung Beispielaufbauten

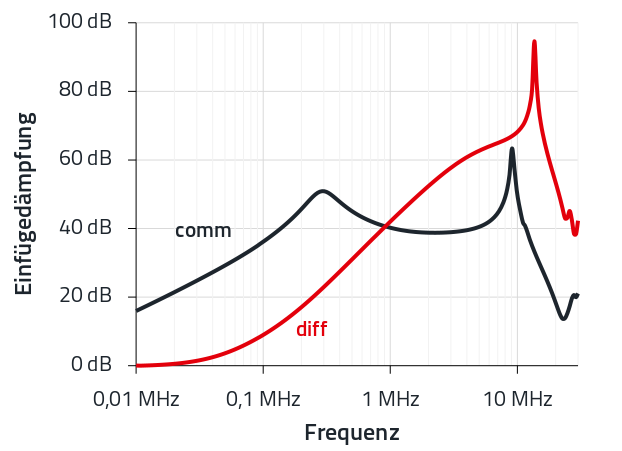

Schaubild vergleicht die Gleich und Gegentaktfilterkurve

Beispiel 1 gemessen mit:
CMC: WE-CMB S / 744 822 110 /
L = 10 mH / IR = 1 A
Cx: 890 324 023 025 /
C = 0,15 µF / UR = 275 VAC
Cy: 885 352 213 015 1/
C = 2200 pF / UR = 250 VAC

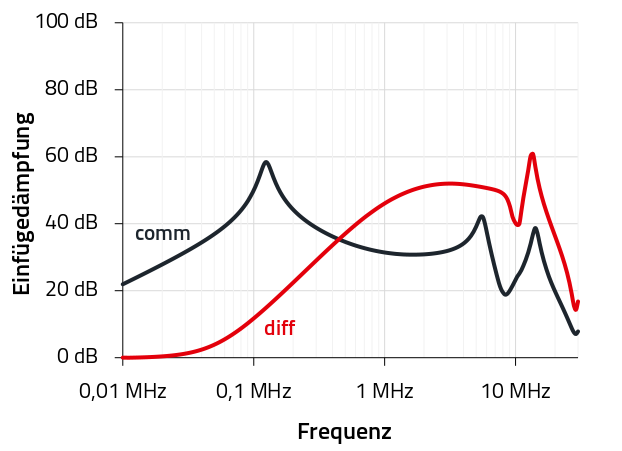

Schaubild vergleicht die Gleich und Gegentaktfilterkurve

Beispiel 2 gemessen mit:
CMC: WE-CMB L / 744 824 220 /
L = 20 mH / IR = 2 A
Cx: 890 324 023 025 /
C = 0,15 µF / UR = 275 VAC
Cy: 885 352 213 015 1/
C = 2200 pF / UR = 250 VAC

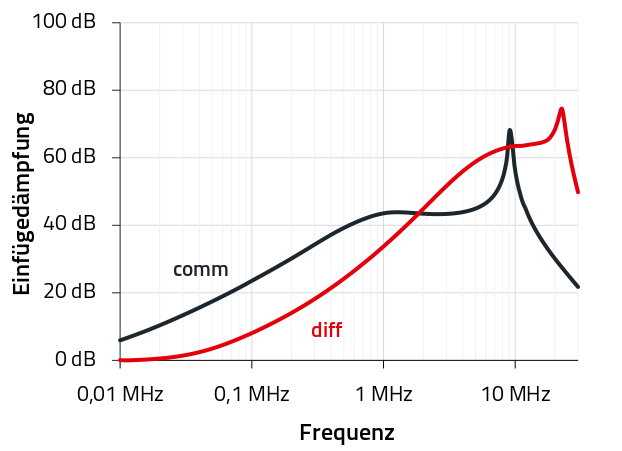

Schaubild vergleicht die Gleich und Gegentaktfilterkurve

Beispiel 3 gemessen mit:
CMC: WE-LF / 744 662 200 2 /
L = 2,2 mH / IR = 2 A
Cx: 890 324 023 025 /
C = 0,15 µF / UR = 275 VAC
Cy: 885 352 213 015 1/
C = 2200 pF / UR = 250 VAC

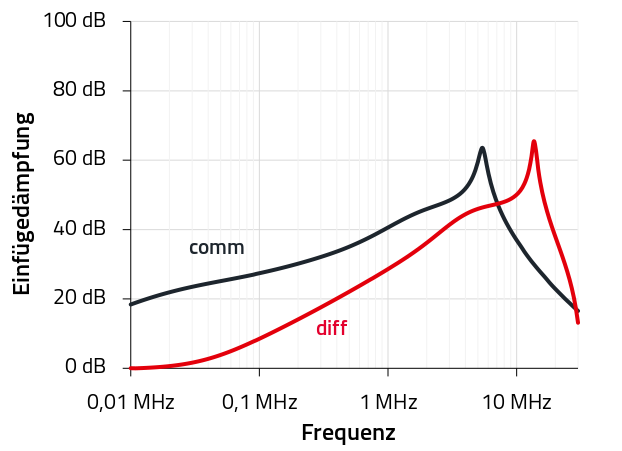

Schaubild vergleicht die Gleich und Gegentaktfilterkurve

Beispiel 4 gemessen mit:
CMC: WE-CMBNC M / 744 803 050 9 /
L = 9 mH / IR = 5 A
Cx: 890 324 023 025 /
C = 0,15 µF / UR = 275 VAC
Cy: 885 352 213 015 1/
C = 2200 pF / UR = 250 VAC
