WE-CMBNC Stromkompensierte Netzdrossel Nanokristallin

Bauform	W (mm)	H (mm)	Material	Montageart

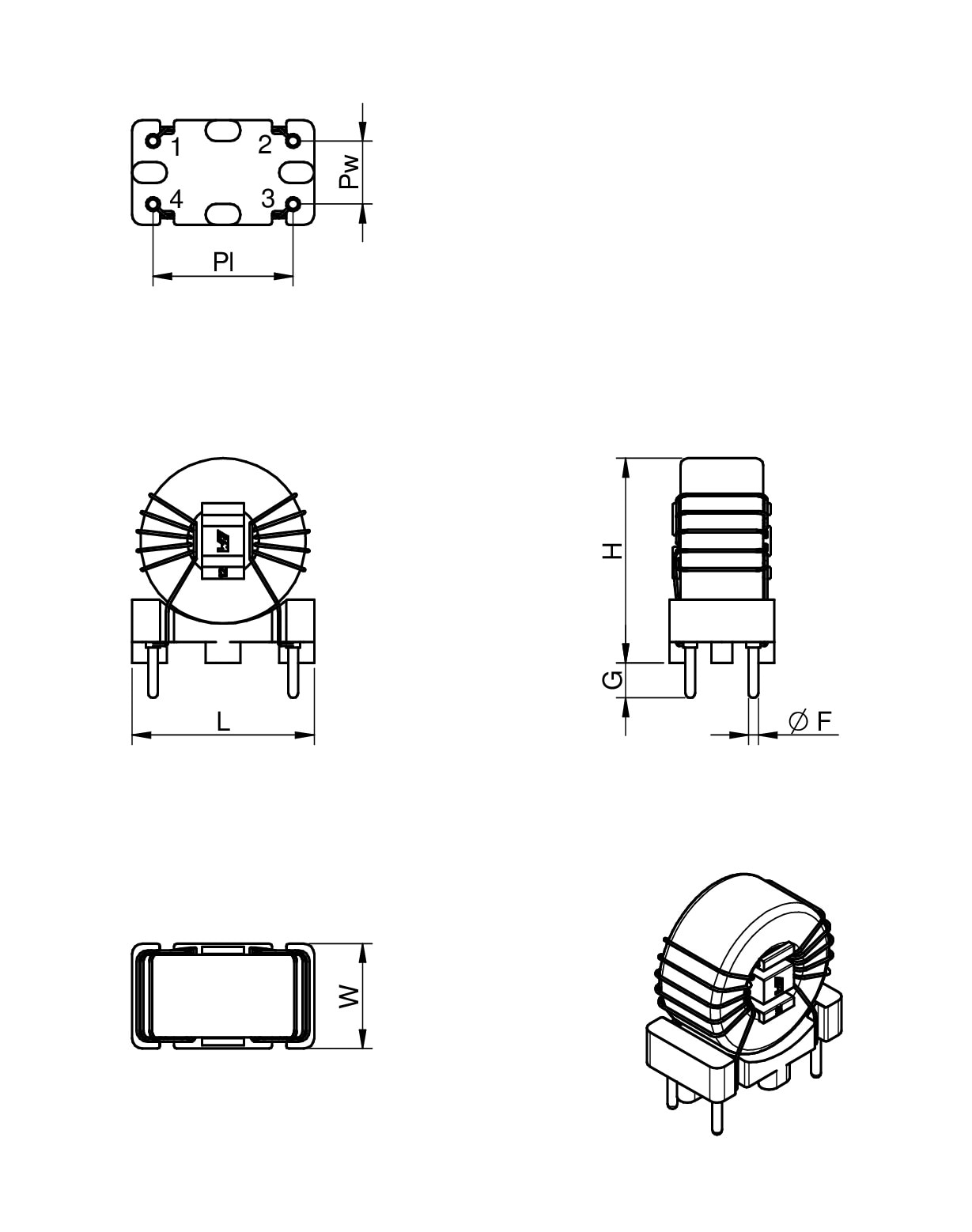

Type XS	7.5	16	Nanokristallin	THT

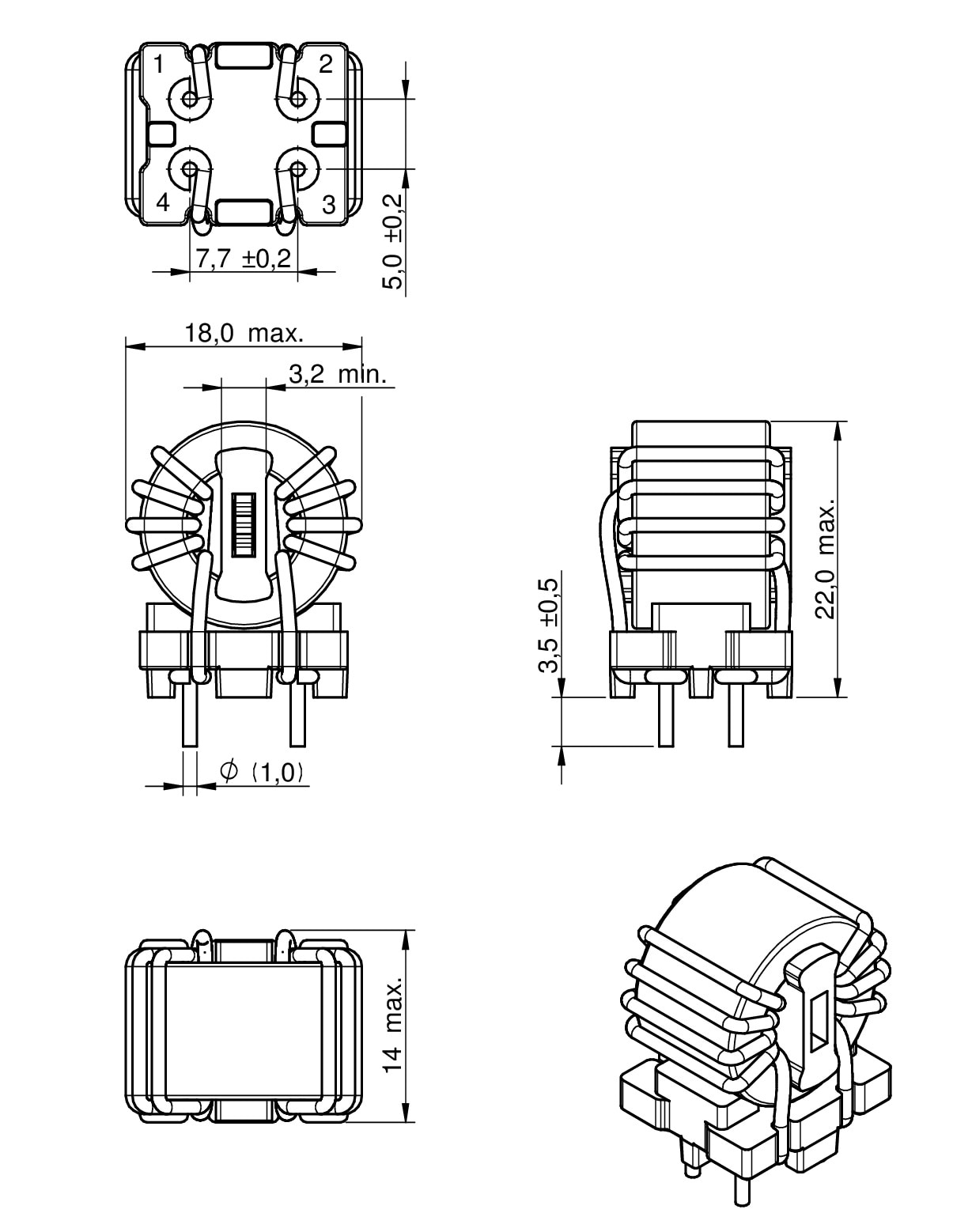

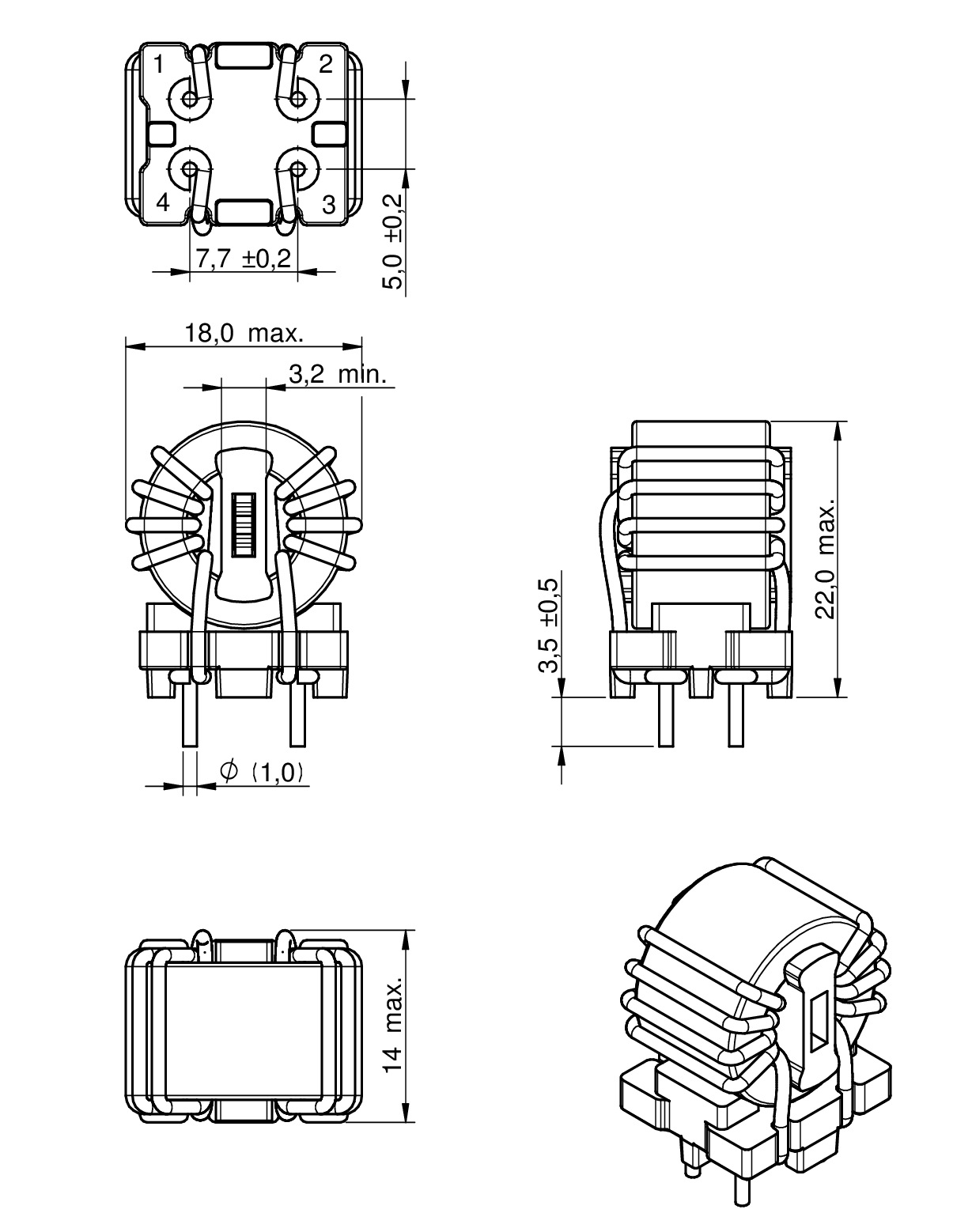

Type S	14	22	Nanokristallin	THT

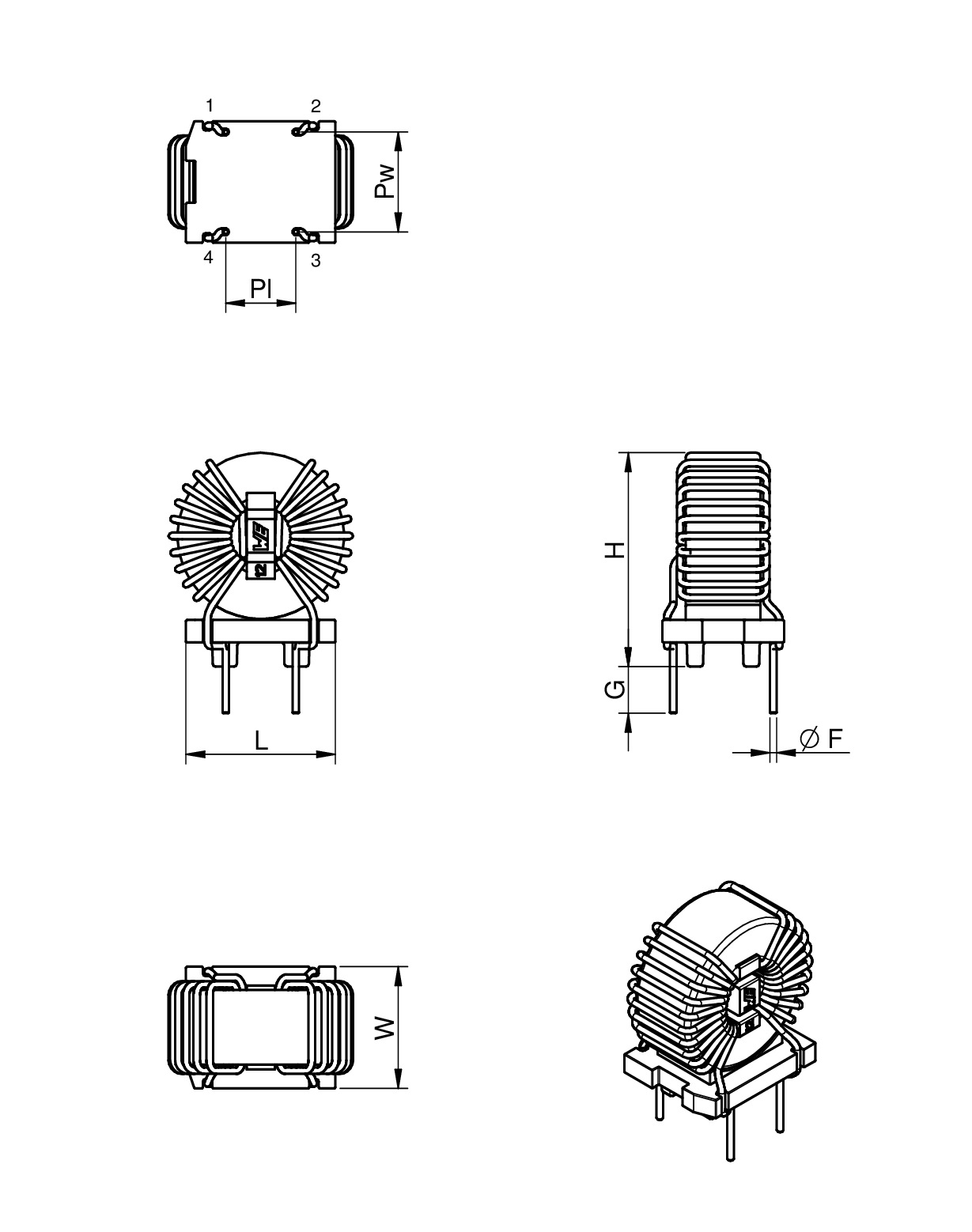

Type M	-	-	Nanokristallin	THT

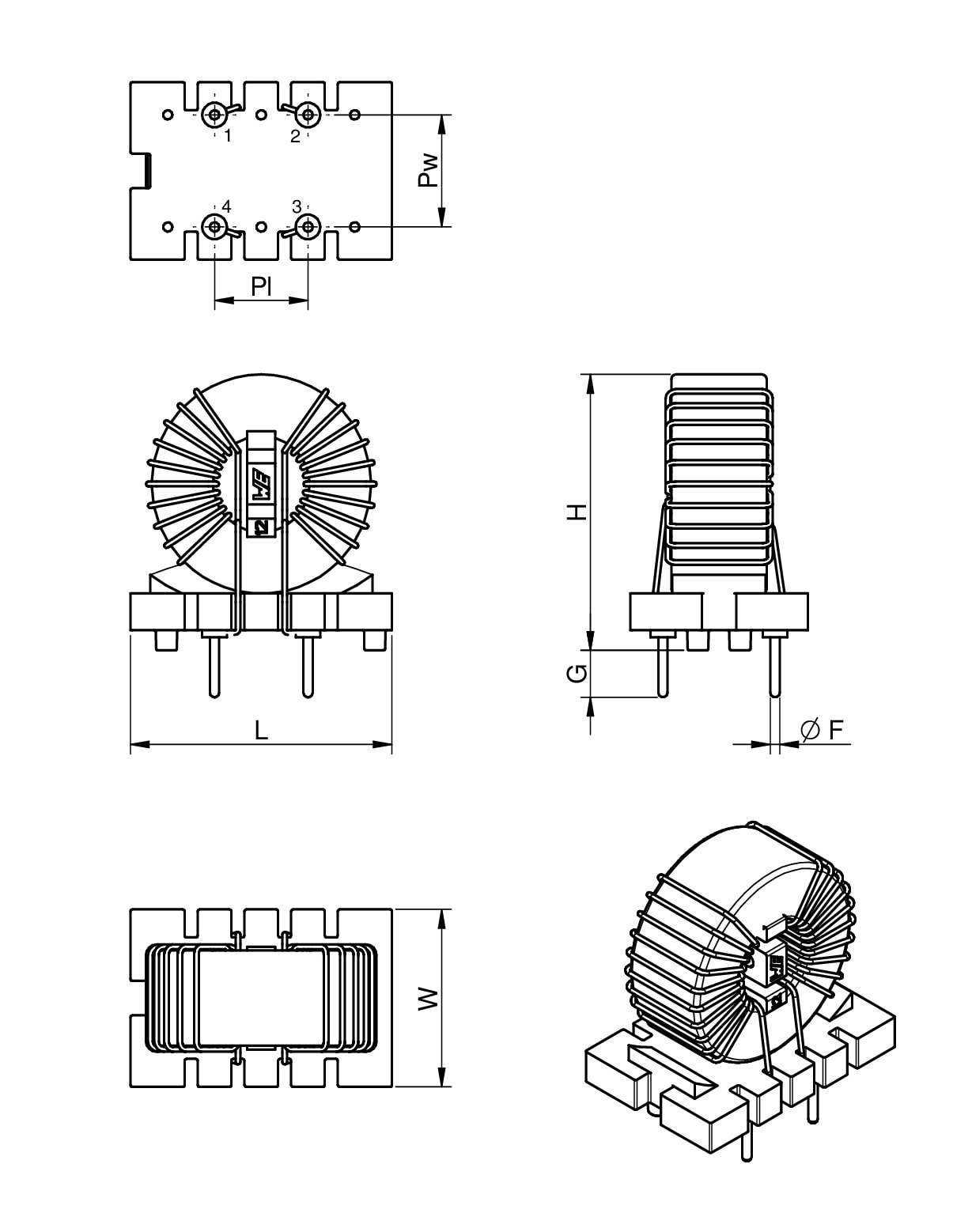

Type L	-	32	Nanokristallin	THT
Type XL	-	-	Nanokristallin	THT
Type XXL	-	46	Nanokristallin	THT

LTSpice-Dateien

LT
LTSpice_WE-CMBNC (rev22a).zip
|
11.4 KB

Merkmale

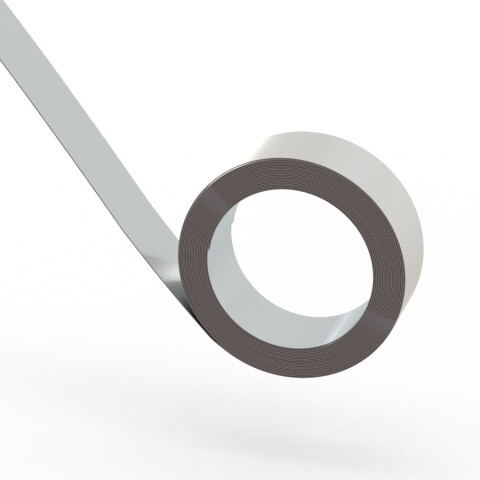

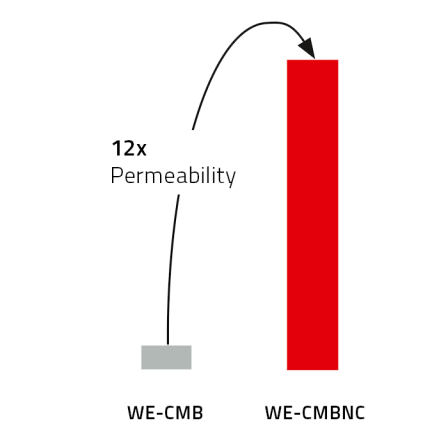

Einsatz von hochpermeablem nanokristallinem Kernmaterial

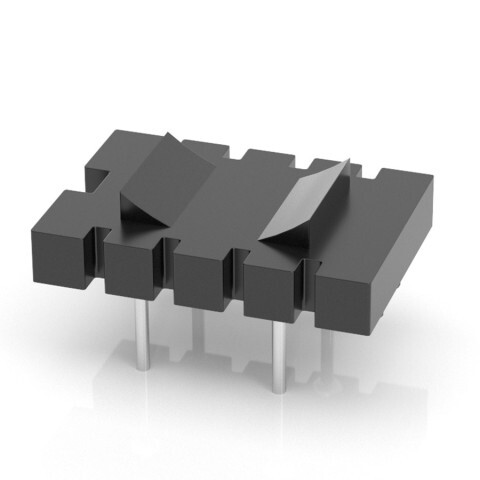

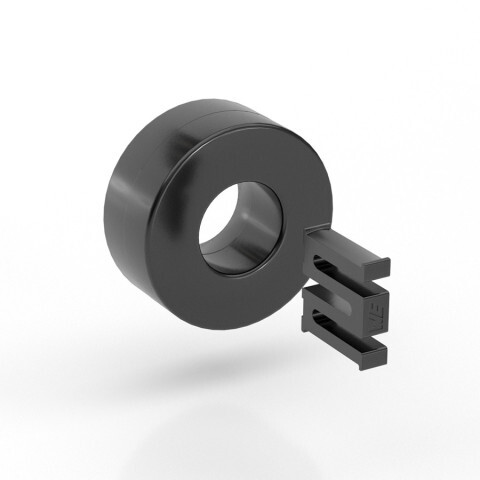

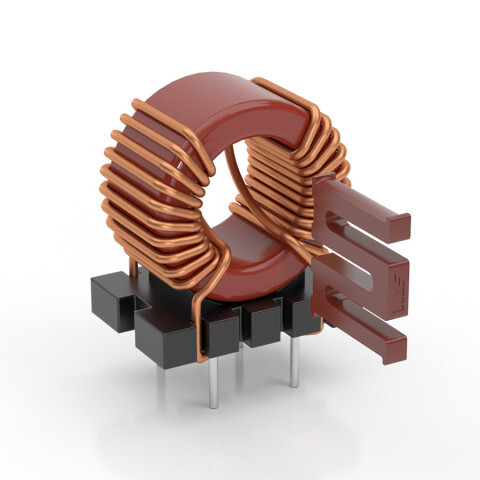

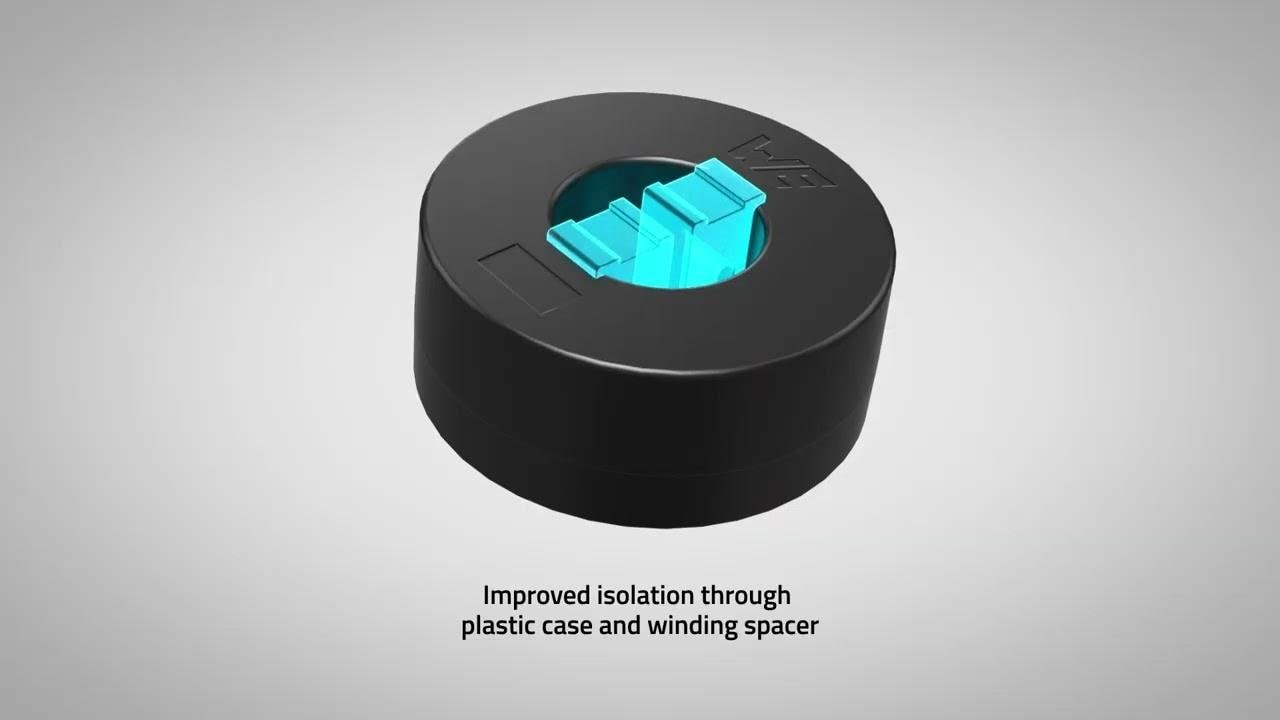

Erweiterte Isolation durch Verwendung von Kunststoffgehäuse und Trennsteg

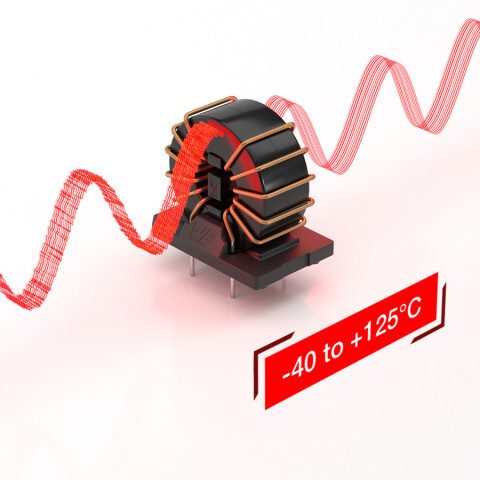

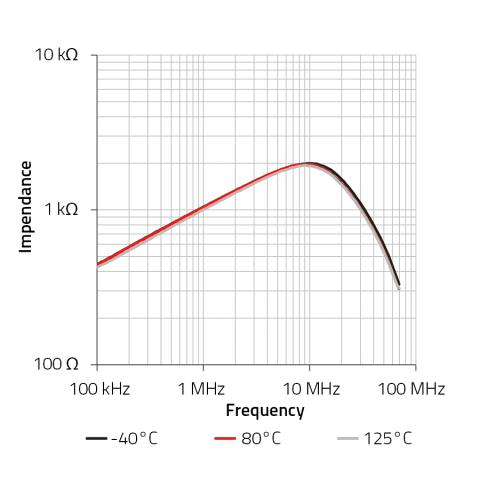

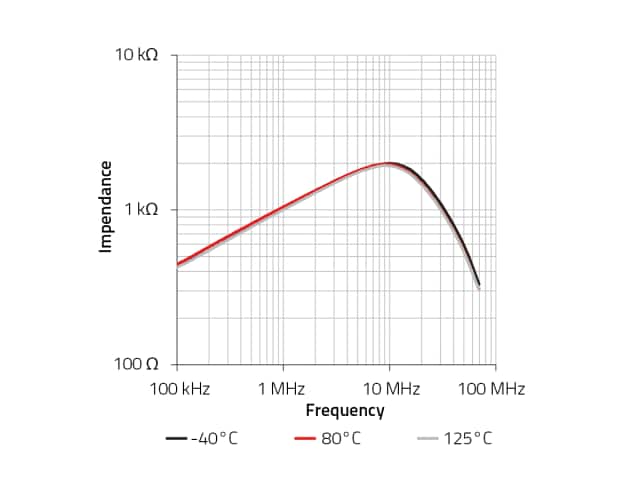

Hohe und stabile Induktivitäten bis 150 °C

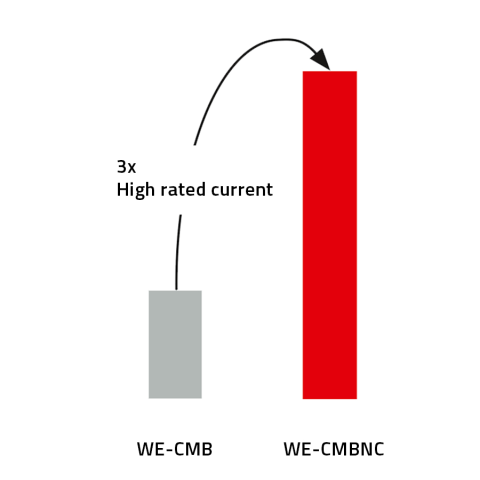

Hohe Nennströme

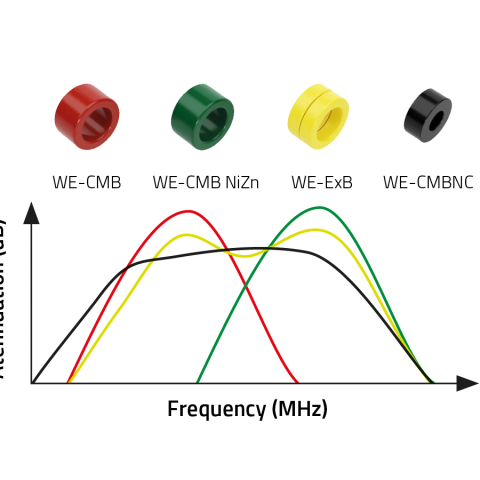

Breitbandige Entstörung
Kleines Bauvolumen
Frequenzbereich: 1 kHz-300 MHz
Betriebstemperatur: –55 ºC bis +125 ºC
Brennbarkeit gemäß UL 94 V-0
Klimakategorie: 55/125/21

Anwendung

Leistungselektronik
Ein- und Ausgangsfilter bei Netzanwendungen
Motorentstörung
Gleichtaktstörunterdrückung

Application Notes

ANP044 Auswirkung von Layout, Bauelementen und Filter auf die EMV von modernen DC/DC Schaltreglern
PDF

Artikeldaten

Alle

Type XS

Type S

Type M

Type L

Type XL

Type XXL

Artikel Nr.	Datenblatt	Downloads	I_R (A)	L (mH)	R_{DC max.} (mΩ)	V_R (V (AC))	V_T (V (AC))	Material	L (mm)	W (mm)	H (mm)	Montageart	Design Kit
7448010911	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC_7448010911 (rev1).pdf \| 5 MB IGS 7448010911 (rev1).igs \| 11.7 MB STP 7448010911 (rev1).stp \| 3.9 MB Elektrische Modelle ZIP S S-Parameter_7448010911 (rev20a).s4p \| 312 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	0.9	11	430	300	2100	Nanokristallin	14	7.5	16	THT	744800
7448011008	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC_7448011008 (rev1).pdf \| 4.5 MB IGS 7448011008 (rev1).igs \| 10.8 MB STP 7448011008 (rev1).stp \| 3.5 MB Elektrische Modelle ZIP S S-Parameter_7448011008 (rev20a).s4p \| 311.6 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	1	8	330	300	2100	Nanokristallin	14	7.5	16	THT	–
7448011305	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC_7448011305 (rev1).pdf \| 3.6 MB IGS 7448011305 (rev1).igs \| 9.2 MB STP 7448011305 (rev1).stp \| 3 MB Elektrische Modelle ZIP S S-Parameter_7448011305 (rev20a).s4p \| 310.4 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	1.3	5	200	300	2100	Nanokristallin	14	7.5	16	THT	744800
7448012002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC_7448012002 (rev1).pdf \| 2.3 MB IGS 7448012002 (rev1).igs \| 7.1 MB STP 7448012002 (rev1).stp \| 2 MB Elektrische Modelle ZIP S S-Parameter_7448012002 (rev20a).s4p \| 310.4 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	2	1.6	90	300	2100	Nanokristallin	14	7.5	16	THT	–
7448012501	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC_7448012501 (rev1).pdf \| 1.7 MB IGS 7448012501 (rev1).igs \| 6.2 MB STP 7448012501 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP S S-Parameter_7448012501 (rev20a).s4p \| 309.8 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	2.5	1	55	300	2100	Nanokristallin	14	7.5	16	THT	–
7448013501	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_IndCMBNC_XS_7448013501 (rev1).pdf \| 1.5 MB IGS 7448013501 (rev1).igs \| 6.1 MB STP 7448013501 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP S S-Parameter_7448013501 (rev20a).s4p \| 310.3 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	3.5	0.5	33	300	2100	Nanokristallin	15	7.5	16	THT	–
7448014501	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_IndCMBNC_XS_7448014501 (rev1).pdf \| 1.5 MB IGS 7448014501 (rev1).igs \| 6.4 MB STP 7448014501 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP S S-Parameter_7448014501 (rev20a).s4p \| 310.5 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	4.5	0.4	22	300	2100	Nanokristallin	15	7.5	16	THT	744800
7448020680	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC_7448020680 (rev1).pdf \| 7.2 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448020680 (rev20a).s4p \| 315.2 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	0.6	80	1000	300	2100	Nanokristallin	18	14	22	THT	–
7448021230	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448021230 (rev1).pdf \| 4.5 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448021230 (rev20a).s4p \| 313.5 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	1.2	30	280	300	2100	Nanokristallin	18	14	22	THT	–
7448022010	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448022010 (rev1).pdf \| 3.3 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448022010 (rev20a).s4p \| 311.2 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	2	10	85	300	2100	Nanokristallin	18	14	22	THT	–
7448023005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448023005 (rev1).pdf \| 2.3 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448023005 (rev20a).s4p \| 311 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	3	5	40	300	2100	Nanokristallin	18	14	22	THT	–
7448024503	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448024503 (rev1).pdf \| 1.6 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448024503 (rev20a).s4p \| 310.1 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	4.5	3	22	300	2100	Nanokristallin	18	14	22	THT	–
7448025003	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448025003 (rev1).pdf \| 1.9 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448025003 (rev20a).s4p \| 347.7 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	5	2.5	15	300	2100	Nanokristallin	18	14	22	THT	–
7448026002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448026002 (rev1).pdf \| 1.5 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448026002 (rev20a).s4p \| 308.9 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	6	1.5	8	300	2100	Nanokristallin	19	14	22	THT	–
7448027001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-S_7448027001 (rev1).pdf \| 1.3 MB IGS Download_IGS_WE-CMBNC-TypeS (rev1).igs \| 5.1 MB STP Download_STP_WE-CMBNC-TypeS (rev1).stp \| 1.4 MB Elektrische Modelle ZIP S S-Parameter_7448027001 (rev20a).s4p \| 309 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	7	1	6	300	2100	Nanokristallin	19	14	22	THT	–
7448030333	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-M_7448030333 (rev1).pdf \| 4.2 MB IGS 7448030333 (rev1).igs \| 10.7 MB STP 7448030333 (rev1).stp \| 3.1 MB Elektrische Modelle ZIP S S-Parameter_7448030333 (rev20a).s4p \| 311.9 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	2.5	33	94	300	2100	Nanokristallin	23	13.5	26	THT	744800
7448030417	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-M_7448030417 (rev1).pdf \| 3.3 MB IGS 7448030417 (rev1).igs \| 8.2 MB STP 7448030417 (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7448030417 (rev20a).s4p \| 311.6 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	4	17	52	300	2100	Nanokristallin	23	13.5	26	THT	–
7448030509	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-M_7448030509 (rev1).pdf \| 3.4 MB IGS 7448030509 (rev1).igs \| 7.6 MB STP 7448030509 (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7448030509 (rev20a).s4p \| 310.6 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	5	9	32	300	2100	Nanokristallin	23	13.5	26	THT	744800 744998
7448031002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-M_7448031002 (rev1).pdf \| 1.3 MB IGS 7448031002 (rev1).igs \| 5.1 MB STP 7448031002 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP S S-Parameter_7448031002 (rev20a).s4p \| 309.4 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	10	2	6.3	300	2100	Nanokristallin	24	17	25	THT	–
7448031501	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-M_7448031501 (rev1).pdf \| 1.1 MB IGS 7448031501 (rev1).igs \| 4.3 MB STP 7448031501 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP S S-Parameter_7448031501 (rev20a).s4p \| 309.3 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	15	1	3.2	300	2100	Nanokristallin	24	17	25	THT	744800
7448040382	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448040382 (rev1).pdf \| 7.1 MB IGS 7448040382 (rev1).igs \| 19 MB STP 7448040382 (rev1).stp \| 6.8 MB Elektrische Modelle ZIP S S-Parameter_7448040382 (rev20a).s4p \| 312.5 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	2.5	82	170	300	2100	Nanokristallin	27.5	18	32	THT	744800
7448040435	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448040435 (rev1).pdf \| 4.8 MB IGS 7448040435 (rev1).igs \| 13.9 MB STP 7448040435 (rev1).stp \| 4.6 MB Elektrische Modelle ZIP S S-Parameter_7448040435 (rev20a).s4p \| 311.8 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	3.5	35	80	300	2100	Nanokristallin	27.5	18	32	THT	744824
7448040515	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448040515 (rev1).pdf \| 3.6 MB IGS 7448040515 (rev1).igs \| 10.3 MB STP 7448040515 (rev1).stp \| 3.3 MB Elektrische Modelle ZIP S S-Parameter_7448040515 (rev20a).s4p \| 311 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	5	15	40	300	2100	Nanokristallin	28	19	32	THT	744824
7448040707	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448040707 (rev1).pdf \| 2.2 MB IGS 7448040707 (rev1).igs \| 8.4 MB STP 7448040707 (rev1).stp \| 2.4 MB Elektrische Modelle ZIP S S-Parameter_7448040707 (rev20a).s4p \| 311.2 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	7	7	22	300	2100	Nanokristallin	29	19	32	THT	744800 744824 744998
7448041104	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448041104 (rev1).pdf \| 1.7 MB IGS 7448041104 (rev1).igs \| 7.8 MB STP 7448041104 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP S S-Parameter_7448041104 (rev20a).s4p \| 309.8 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	11	4	8.8	300	2100	Nanokristallin	29	19	32	THT	744824
7448041502	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448041502 (rev1).pdf \| 1.5 MB IGS 7448041502 (rev1).igs \| 5.9 MB STP 7448041502 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP S S-Parameter_7448041502 (rev20a).s4p \| 308.9 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	15	2	5	300	2100	Nanokristallin	29	19	32	THT	744824
7448041801	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP IGS 7448041801 (rev1).igs \| 5.5 MB STP 7448041801 (rev1).stp \| 1.5 MB Elektrische Modelle ZIP S S-Parameter_7448041801 (rev20a).s4p \| 308.9 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	18	1.5	3.2	300	2100	Nanokristallin	30	19	32	THT	–
7448042001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-L_7448042001 (rev1).pdf \| 1.3 MB IGS 7448042001 (rev1).igs \| 5.2 MB STP 7448042001 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP S S-Parameter_7448042001 (rev20a).s4p \| 309 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	20	1	2.4	300	2100	Nanokristallin	30	19	32	THT	744800
7448050219	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448050219 (rev1).pdf \| 9.3 MB IGS 7448050219 (rev1).igs \| 13.2 MB STP 7448050219 (rev1).stp \| 8.9 MB Elektrische Modelle ZIP S S-Parameter_7448050219 (rev20a).s4p \| 315.1 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	2	190	310	300	2100	Nanokristallin	33	19	38	THT	744800
7448050490	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP IGS 7448050490 (rev1).igs \| 7.5 MB STP 7448050490 (rev1).stp \| 3.1 MB Elektrische Modelle ZIP S S-Parameter_7448050490 (rev20a).s4p \| 313 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	3.5	90	110	300	2100	Nanokristallin	33	19	39	THT	–
7448050530	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448050530 (rev1).pdf \| 3.8 MB IGS 7448050530 (rev1).igs \| 11.9 MB STP 7448050530 (rev1).stp \| 4.2 MB Elektrische Modelle ZIP S S-Parameter_7448050530 (rev20a).s4p \| 312 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	5	30	46	300	2100	Nanokristallin	33	23	34	THT	–
7448051012	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448051012 (rev1).pdf \| 3 MB IGS 7448051012 (rev1).igs \| 9.8 MB STP 7448051012 (rev1).stp \| 3.4 MB Elektrische Modelle ZIP S S-Parameter_7448051012 (rev20a).s4p \| 310.3 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	10	12	15	300	2100	Nanokristallin	34	23	34	THT	744800
7448051307	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_7448051307 (rev1).pdf \| 2.7 MB IGS IGS_7448051307 (rev1).igs \| 8.3 MB STP STP_7448051307 (rev1).stp \| 3 MB Elektrische Modelle ZIP S S-Parameter_7448051307 (rev20a).s4p \| 309.6 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	13	7	8	300	2100	Nanokristallin	35.5	23	34.5	THT	–
7448051804	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448051804 (rev1).pdf \| 2.8 MB IGS 7448051804 (rev1).igs \| 7.4 MB STP 7448051804 (rev1).stp \| 2.8 MB Elektrische Modelle ZIP S S-Parameter_7448051804 (rev20a).s4p \| 309.5 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	18	4.5	4.2	300	2100	Nanokristallin	36	23	34	THT	–
7448052303	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448052303 (rev1).pdf \| 2.7 MB IGS 7448052303 (rev1).igs \| 9.2 MB STP 7448052303 (rev1).stp \| 3 MB Elektrische Modelle ZIP S S-Parameter_7448052303 (rev20a).s4p \| 309.2 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	23	3	3	300	2100	Nanokristallin	36	23	33	THT	–
7448052502	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448052502 (rev1).pdf \| 2.6 MB IGS 7448052502 (rev1).igs \| 8.3 MB STP 7448052502 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP S S-Parameter_7448052502 (rev20a).s4p \| 309.1 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	25	2.5	2.2	300	2100	Nanokristallin	36	23	34	THT	–

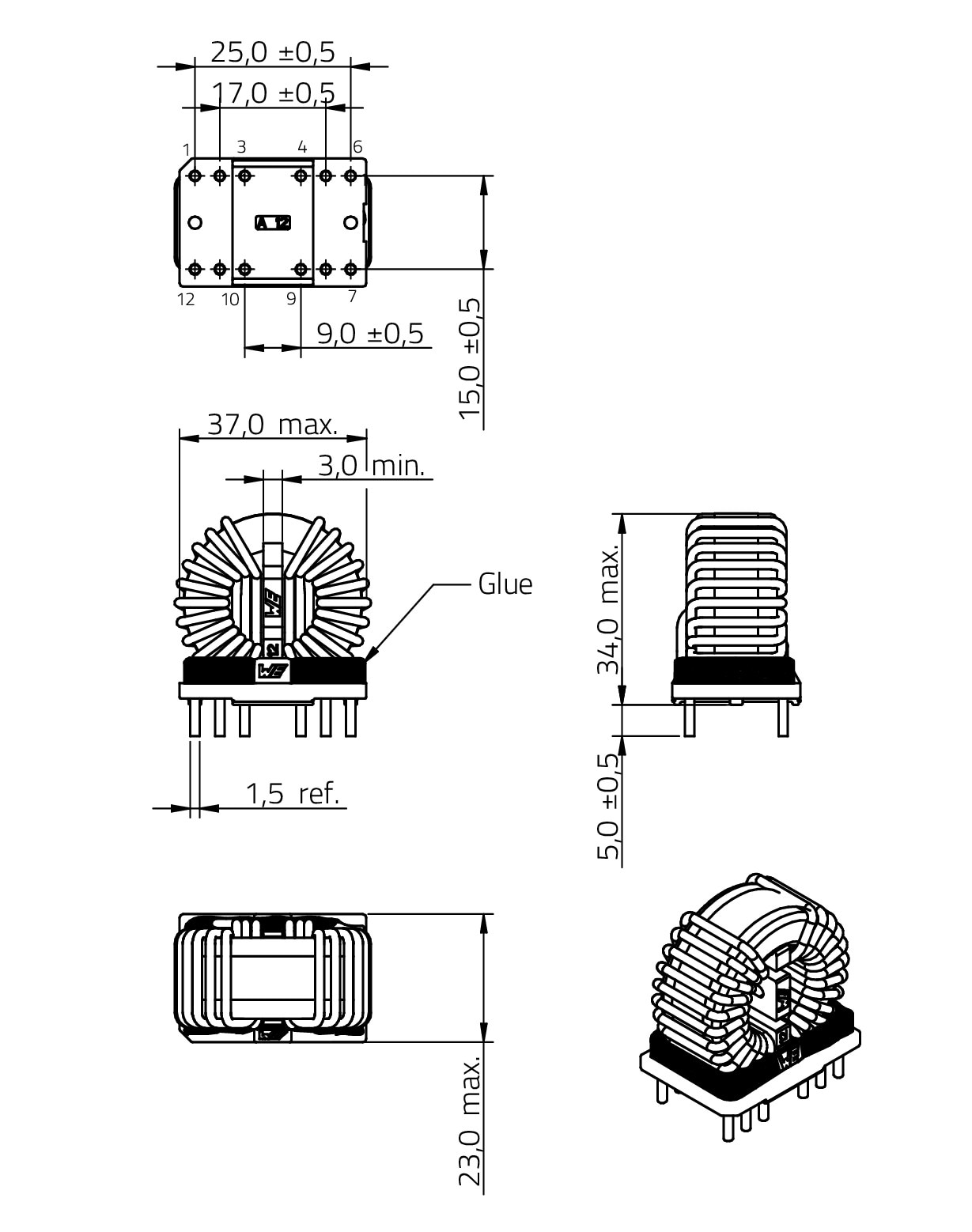

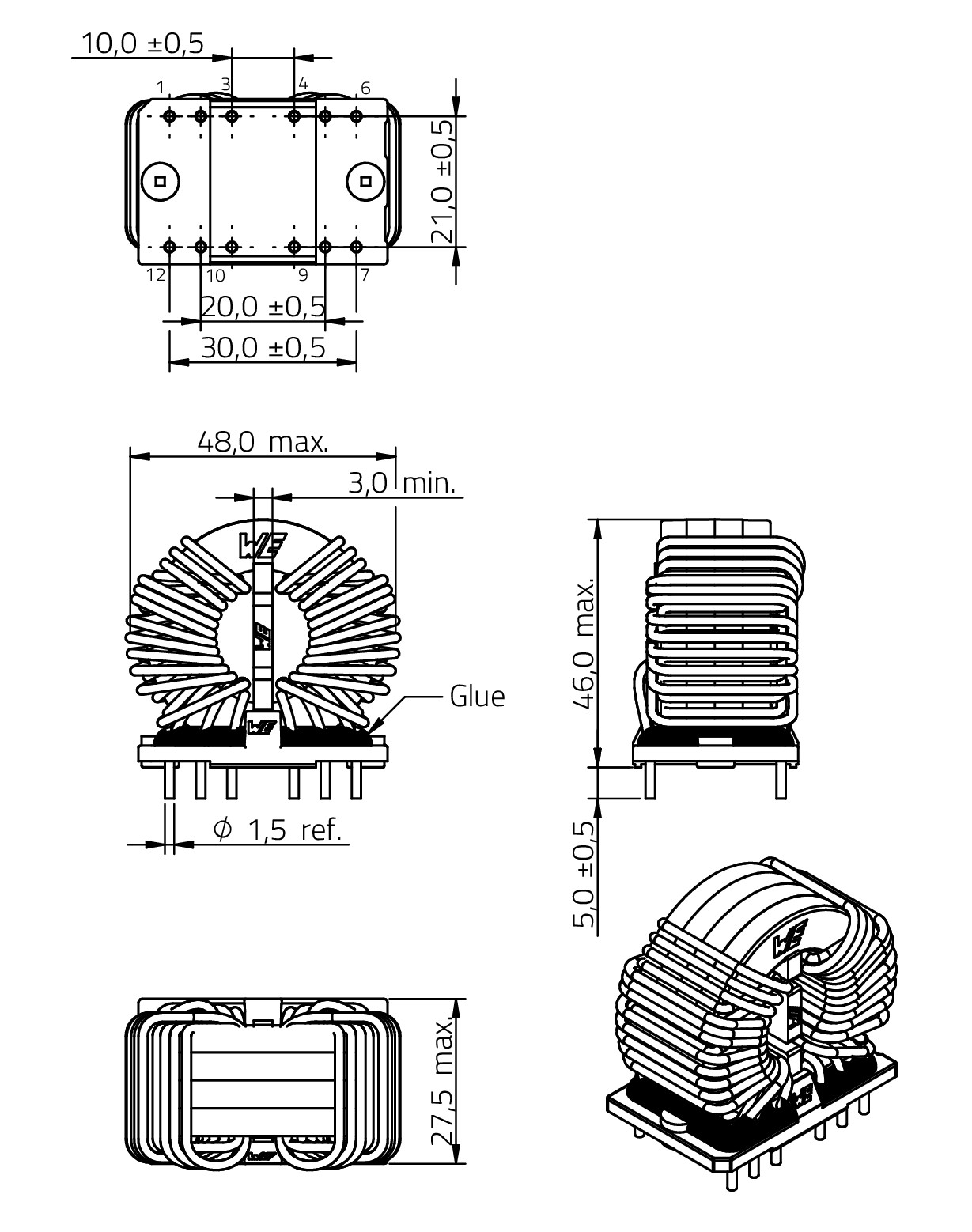

7448053201	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XL_7448053201 (rev1).pdf \| 2.7 MB IGS 7448053201 (rev1).igs \| 8.4 MB STP 7448053201 (rev1).stp \| 2 MB Elektrische Modelle ZIP S S-Parameter_7448053201 (rev20a).s4p \| 309 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	32	0.9	1.1	300	2100	Nanokristallin	37	23	34	THT	744800
7448060535	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448060535 (rev1).pdf \| 6.4 MB IGS 7448060535 (rev1).igs \| 24.8 MB STP 7448060535 (rev1).stp \| 8 MB Elektrische Modelle ZIP S S-Parameter_7448060535 (rev20a).s4p \| 312.8 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	5	35	90	300	2100	Nanokristallin	43	27	46	THT	744800
7448060620	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448060620 (rev1).pdf \| 5.1 MB IGS 7448060620 (rev1).igs \| 15.2 MB STP 7448060620 (rev1).stp \| 5.1 MB Elektrische Modelle ZIP S S-Parameter_7448060620 (rev20a).s4p \| 311.1 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	6	20	45	300	2100	Nanokristallin	43	27	46	THT	–
7448060814	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448060814 (rev1).pdf \| 4.3 MB IGS 7448060814 (rev1).igs \| 13.8 MB STP 7448060814 (rev1).stp \| 4.2 MB Elektrische Modelle ZIP S S-Parameter_7448060814 (rev20a).s4p \| 310.9 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	8	14	27	300	2100	Nanokristallin	43.5	27	46	THT	–
7448061309	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448061309 (rev1).pdf \| 3.9 MB IGS 7448061309 (rev1).igs \| 11.6 MB STP 7448061309 (rev1).stp \| 4.8 MB Elektrische Modelle ZIP S S-Parameter_7448061309 (rev20a).s4p \| 310.1 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	13	9	15	300	2100	Nanokristallin	45	27	46	THT	744800
7448061507	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448061507 (rev1).pdf \| 3.6 MB IGS 7448061507 (rev1).igs \| 10.9 MB STP 7448061507 (rev1).stp \| 4.5 MB Elektrische Modelle ZIP S S-Parameter_7448061507 (rev20a).s4p \| 309.5 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	15	7	9.5	300	2100	Nanokristallin	46.5	27.5	46	THT	–
7448062105	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448062105 (rev1).pdf \| 3 MB IGS 7448062105 (rev1).igs \| 11.8 MB STP 7448062105 (rev1).stp \| 3.5 MB Elektrische Modelle ZIP S S-Parameter_7448062105 (rev20a).s4p \| 309 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	21	5	6.5	300	2100	Nanokristallin	46.5	27.5	46	THT	–
7448062603	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448062603 (rev1).pdf \| 2.7 MB IGS 7448062603 (rev1).igs \| 8.9 MB STP 7448062603 (rev1).stp \| 3.1 MB Elektrische Modelle ZIP S S-Parameter_7448062603 (rev20a).s4p \| 308.8 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	26	3	4.5	300	2100	Nanokristallin	47	27.5	46	THT	–
7448063801	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBNC (rev24a).IntLib \| 33.5 MB ZUK Cadstar_WE-CMBNC (rev20a).zip \| 23.3 KB CDS Cadence_WE-CMBNC (rev24a).zip \| 143 MB EAG Eagle_WE-CMBNC (rev24a).lbr \| 150.3 KB CAD-Dateien ZIP 3D 3D_WE-CMBNC-XXL_7448063801 (rev1).pdf \| 4.8 MB IGS 7448063801 (rev1).igs \| 15.5 MB STP 7448063801 (rev1).stp \| 5.8 MB Elektrische Modelle ZIP S S-Parameter_7448063801 (rev20a).s4p \| 308.2 KB PSP PSpice_WE-CMBNC (rev22a).zip \| 21.2 KB	38	1.5	2.3	300	2100	Nanokristallin	48	27.5	46	THT	744800

Artikel Nr.	Datenblatt	Simulation
7448010911	SPEC
7448011008	SPEC
7448011305	SPEC
7448012002	SPEC
7448012501	SPEC
7448013501	SPEC
7448014501	SPEC
7448020680	SPEC
7448021230	SPEC
7448022010	SPEC
7448023005	SPEC
7448024503	SPEC
7448025003	SPEC
7448026002	SPEC
7448027001	SPEC
7448030333	SPEC
7448030417	SPEC
7448030509	SPEC
7448031002	SPEC
7448031501	SPEC
7448040382	SPEC
7448040435	SPEC
7448040515	SPEC
7448040707	SPEC
7448041104	SPEC
7448041502	SPEC
7448041801	SPEC
7448042001	SPEC
7448050219	SPEC
7448050490	SPEC
7448050530	SPEC
7448051012	SPEC
7448051307	SPEC
7448051804	SPEC
7448052303	SPEC
7448052502	SPEC
7448053201	SPEC
7448060535	SPEC
7448060620	SPEC
7448060814	SPEC
7448061309	SPEC
7448061507	SPEC
7448062105	SPEC
7448062603	SPEC
7448063801	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	I_R (A)	L (mH)	R_{DC max.} (mΩ)	V_R (V (AC))	V_T (V (AC))	Material	L (mm)	W (mm)	H (mm)	Montageart	Design Kit	Muster

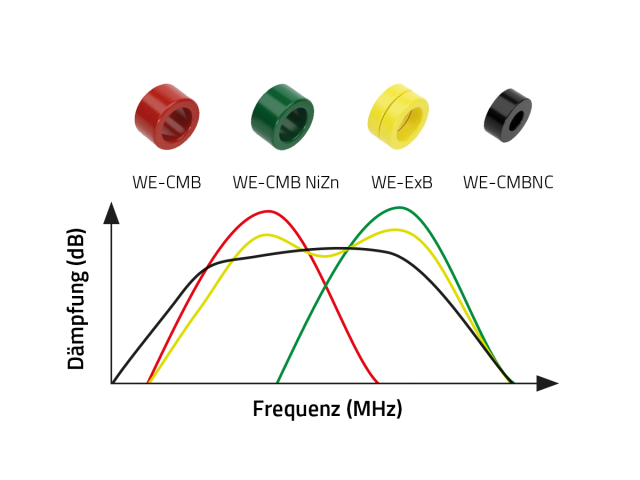

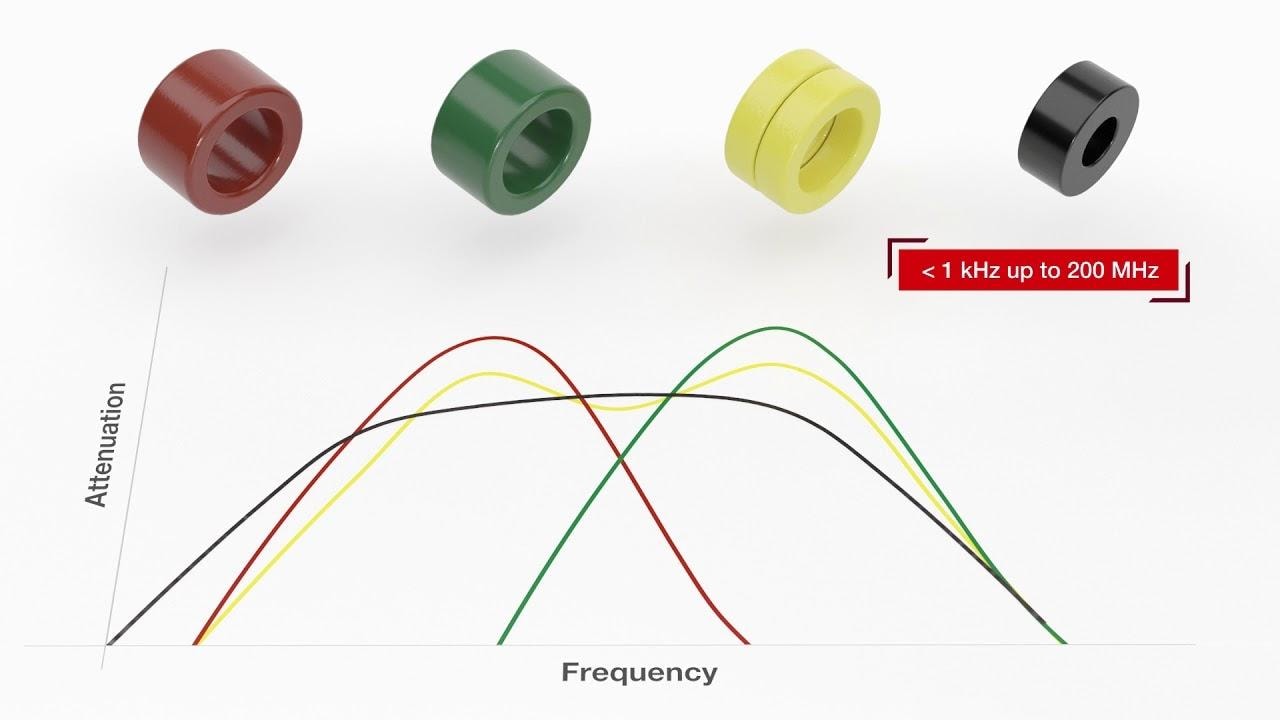

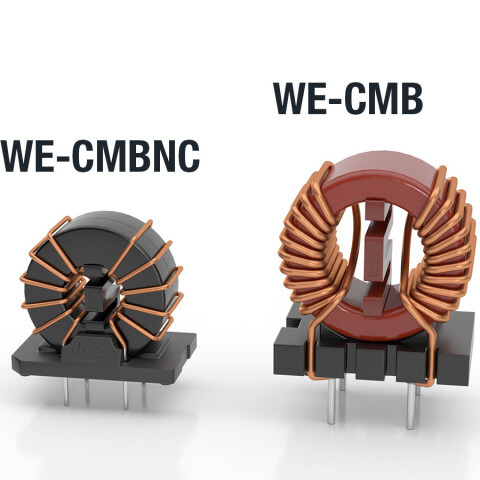

WE-CMBNC – common mode choke with high permeability nanocrystalline core material

Hochpermeables nanokristallines Kernmaterial

Crystal clear frequencies!

Die WE-CMBNC ist eine VDE-zertifizierte Serie von Gleichtaktdrosseln mit einem hochpermeablen nanokristallinen Kernmaterial. Sie zeichnet sich durch eine hervorragende breitbandige Dämpfung bei kleiner Baugröße, hohe Nennströme und geringe Gleichstromwiderstände aus.

Auch besonders niedrige Bauhöhen oder hohe Nennspannungen können durch stromkompensierte Netzdrosseln der WE-CMB Serie realisiert werden.
