Merkmale

USB 3.0 Filterschaltung mit allen notwendigen Komponenten
Verhinderung negativer Beeinflussung des Betriebsverhaltens durch Störemissionen (EMI), elektrostatische Entladungen (ESD) und schnelle Transiente (Burst)
Datenraten bis zu 5 Gbps
Bis zu 4.5 W (900 mA @ 5 V)
Einfache Implementierung des Filterdesigns durch BOM und Layoutdateien

Anwendung

Universal Serial Bus (USB) 3.0 Typ A Applikationen

Application Notes

ANP024 Das USB Interface aus EMV Sicht
PDF

PCB-Layoutdateien

Die USB 3.0 EMV- und ESD-Lösung lässt sich leicht in Designs integrieren. PCB-Layoutdateien (Gerber) können hier heruntergeladen werden.

Download Gerber Datei

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie
742792040	WE-CBF SMT-Ferrit	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CBF (rev25b).IntLib \| 260.5 KB CDS Cadence_WE-CBF (rev25a).zip \| 897.1 KB EAG Eagle_WE-CBF (rev25a).lbr \| 153.9 KB KIC KiCad_WE-CBF (rev25b).zip \| 301.3 KB ZUK Cadstar_WE-CBF (rev21a).zip \| 17.5 KB CAD-Dateien ZIP IGS WE-CBF_0805_CBF (rev1).igs \| 158.2 KB STP WE-CBF_0805_CBF (rev1).stp \| 34.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF (rev25a).zip \| 24.3 KB S S-Parameter_WE-CBF (rev25a).zip \| 3.3 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-CBF SMT-Ferrit
744232090	WE-CNSW Stromkompensierter SMT Line Filter	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25b).zip \| 4.2 MB EAG Eagle_WE-CNSW (rev25b).lbr \| 47.2 KB KIC KiCad_WE-CNSW (rev25b).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP 3D 3D_WE-CNSW-1206 (rev1).pdf \| 331.4 KB IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25b).zip \| 12.9 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-CNSW Stromkompensierter SMT Line Filter
744233670	WE-CNSW HF Stromkompensierter SMT Line Filter	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW-HF (rev19a).lbr \| 19.3 KB KIC KiCad_WE-CNSW-HF (rev25b).zip \| 222.6 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CAD-Dateien ZIP IGS WE-CNSW_HF_0805_CNSWHF (rev1).igs \| 2.2 MB STP WE-CNSW_HF_0805_CNSWHF (rev1).stp \| 567.8 KB Elektrische Modelle ZIP ADS ADS_WE-CNSW-HF (rev24a).zip \| 1.7 MB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-CNSW HF Stromkompensierter SMT Line Filter
82401646	WE-TVS TVS Diode – Super Speed Series	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev26a).IntLib \| 578 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_Super_Speed_MSOP-8L (rev1).igs \| 846.5 KB STP WE-TVS_Super_Speed_MSOP-8L (rev1).stp \| 287.4 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-TVS TVS Diode – Super Speed Series
885012206051	WCAP-CSGP MLCCs 16 V(DC)	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-CSGP (rev25c).IntLib \| 924.5 KB CDS Cadence_WCAP-CSGP (rev25e).zip \| 707.3 KB EAG Eagle_WCAP-CSGP (rev25d).lbr \| 1.2 MB KIC KiCad_WCAP-CSGP (rev25b).zip \| 277.8 KB ZUK Cadstar_WCAP-CSGP (rev21c).zip \| 46.5 KB CAD-Dateien ZIP 3D 1.6x0.8x0.8x0 (rev1).pdf \| 12.3 KB IGS 1.6x0.8x0.8x0 (rev1).igs \| 76.4 KB STP Download_STP_8850122060xx (rev1).stp \| 29.4 KB Elektrische Modelle ZIP PSP PSpice_WCAP-CSGP (rev25c).zip \| 338.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-CSGP MLCCs 16 V(DC)
692622420101	WR-USB Mini/Micro Connectors	Simulation–	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev26a).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev26a).zip \| 64.4 MB EAG Eagle_WR-USB (rev26a).lbr \| 460.9 KB CAD-Dateien ZIP 3D 3D_692622420101 (rev1).pdf \| 356.4 KB IGS Download_IGES_692622420101 (rev1).iges \| 5.3 MB STP Download_STP_692622420101 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-USB Mini/Micro Connectors
692112030100	WR-USB Standard Connectors	Simulation–	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev26a).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev26a).zip \| 64.4 MB EAG Eagle_WR-USB (rev26a).lbr \| 460.9 KB CAD-Dateien ZIP 3D 3D_692112030100 (rev1).pdf \| 257.4 KB IGS Download_IGS_692112030100 (rev1).iges \| 4.1 MB STP Download_STP_692112030100 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-USB Standard Connectors
692122030100	WR-USB Standard Connectors	Simulation–	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev26a).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev26a).zip \| 64.4 MB EAG Eagle_WR-USB (rev26a).lbr \| 460.9 KB CAD-Dateien ZIP 3D 3D_692122030100 (rev1).pdf \| 353.6 KB IGS Download_IGS_692122030100 (rev1).igs \| 5.8 MB STP Download_STP_692122030100 (rev1).stp \| 2.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-USB Standard Connectors

Ready to implement

Aufgrund der stetig wachsenden Anzahl der Anwendungen, welche auf vernetzte Kommunikation durch Datenleitungen basieren, wird es immer wichtiger einen störungsfreien Betrieb und die Sicherung elektrischer Anlagen und Geräte zu gewährleisten.

Um eine verringerte Integrität des Datentransfers durch Störungen zu vermeiden und EMV-Tests zu bestehen, sind auf die Datenleitungen abgestimmte Komponenten notwendig. Die Implementierung wird durch die Filterbeutel, welche speziell für die jeweilige Anwendung ausgewählte Filterkomponenten beinhalten, erheblich vereinfacht.

Filter Bag USB 3.0 Typ A EMV Ready to implement

Filterperformance

Filter Bag USB 3.0 Type A EMC Power Line Attenuation

Power Line Dämpfung

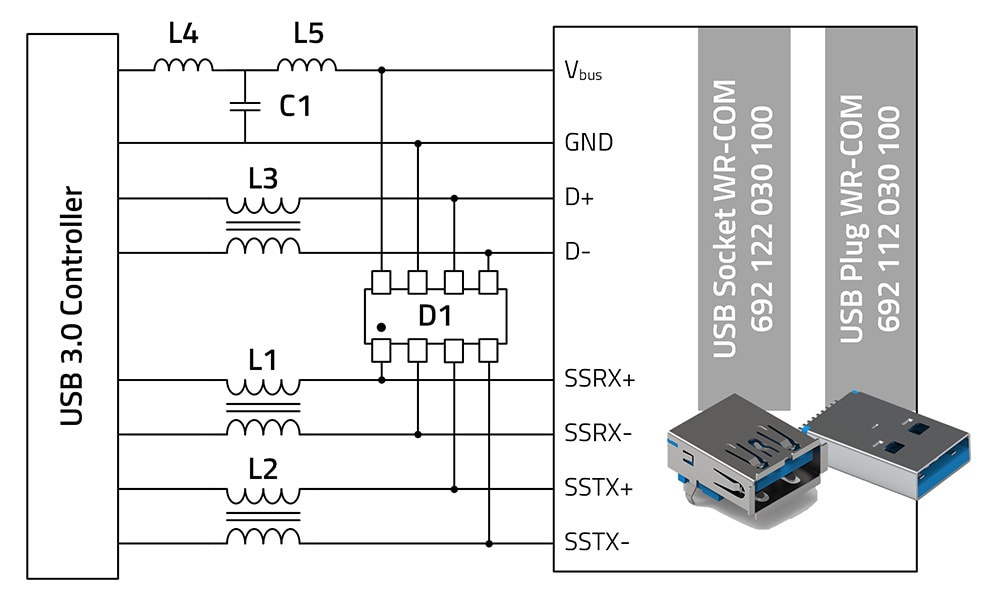

T-Filter (WE-CBF und WCAP-CSGP) für eine optimale Impedanzanpassung
Unterdrückung von Vcc Leitungsrauschen

Low Speed Data Impedance

Hohe Gleichtaktimpedanz zur Unterdrückung der Gleichtaktstörungen durch stromkompensierte Drossel (WE-CNSW)
Keine Beeinflussung des Nutzsignals durch geringe Impedanzen in niedrigen Frequenzen
