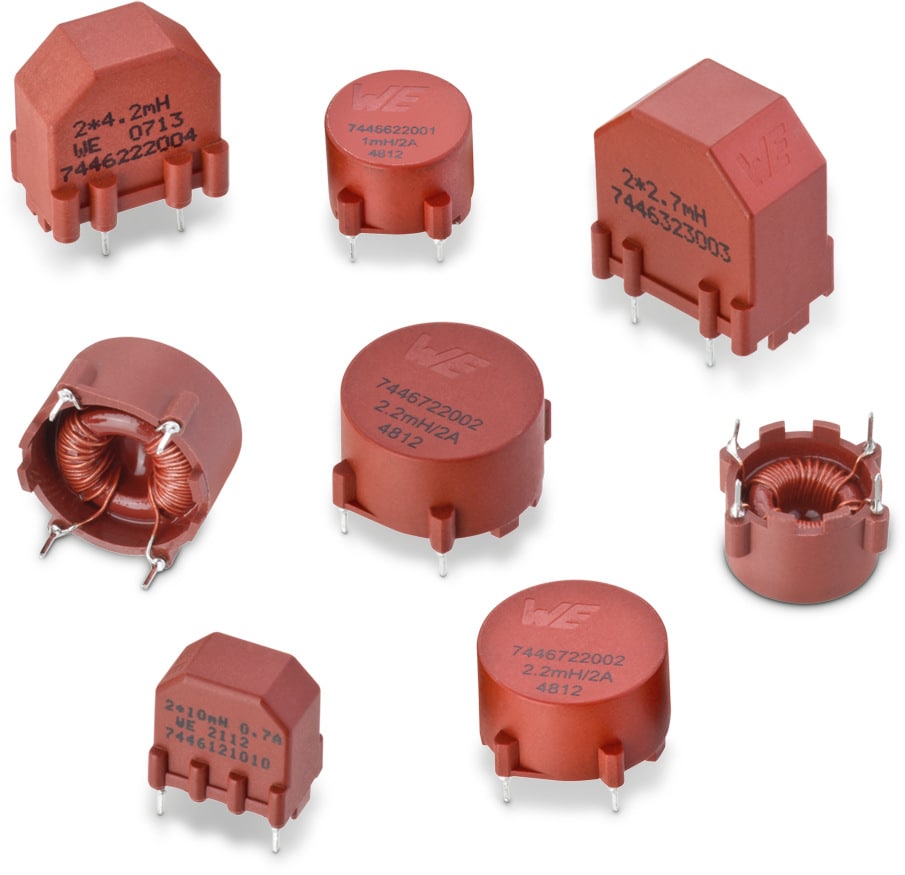

WE-LF Stromkompensierte Netzdrossel

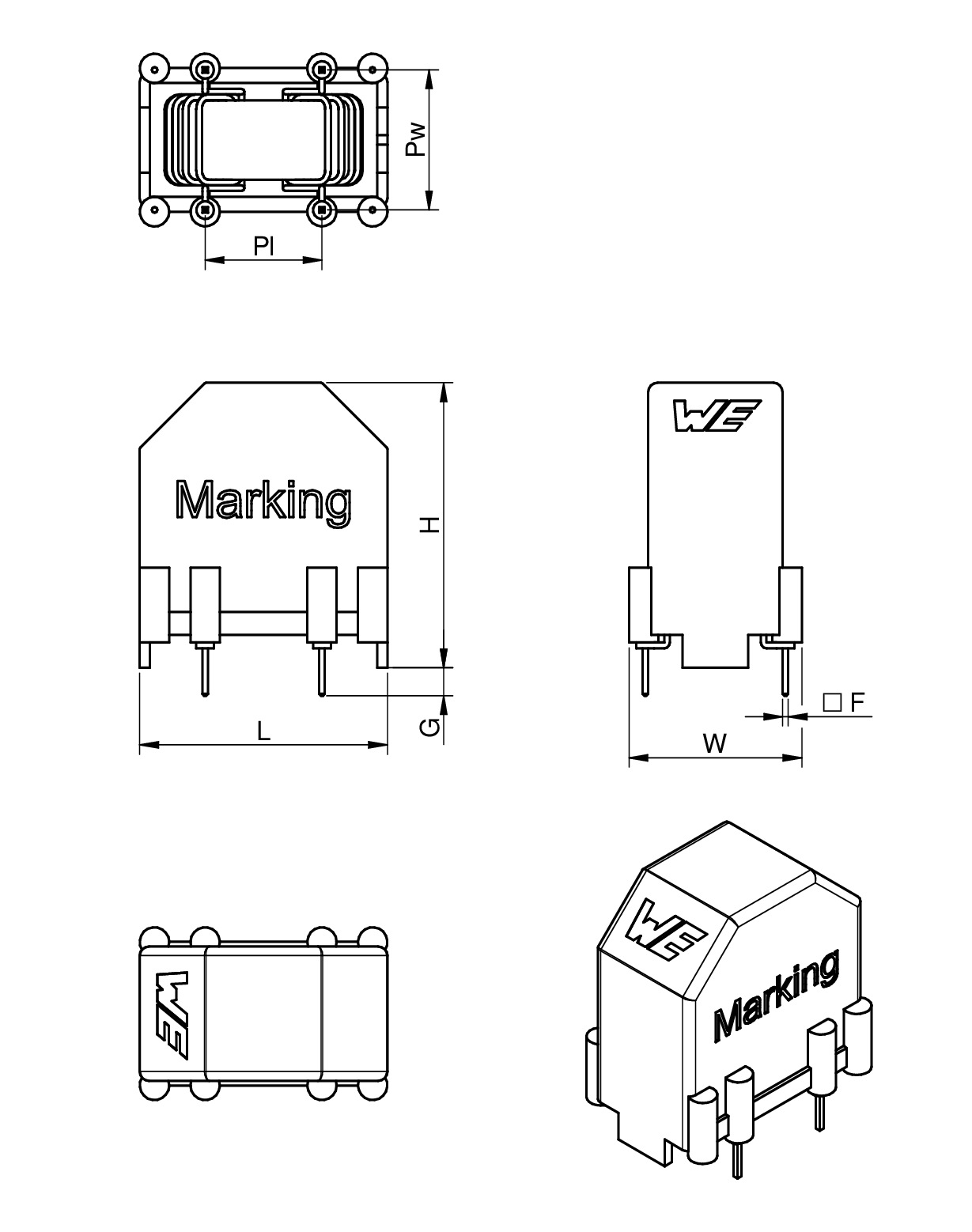

| Bauform | Maße | L (mm) | B (mm) | H (mm) | Version | |
|---|---|---|---|---|---|---|

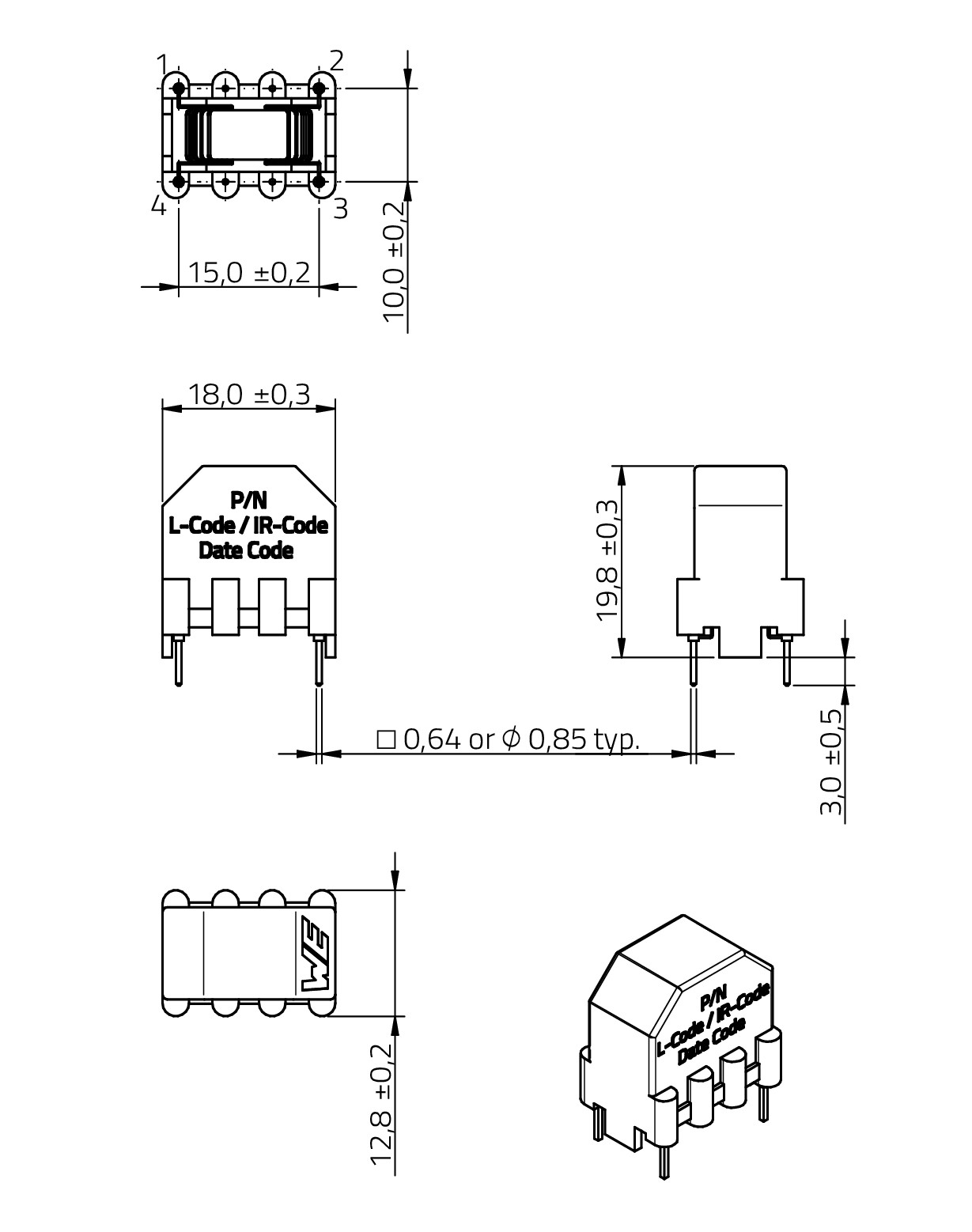

Type SV | 18 | 12.8 | 19.8 | THT | ||
Type MV | 23.5 | 16 | 25.5 | THT | ||

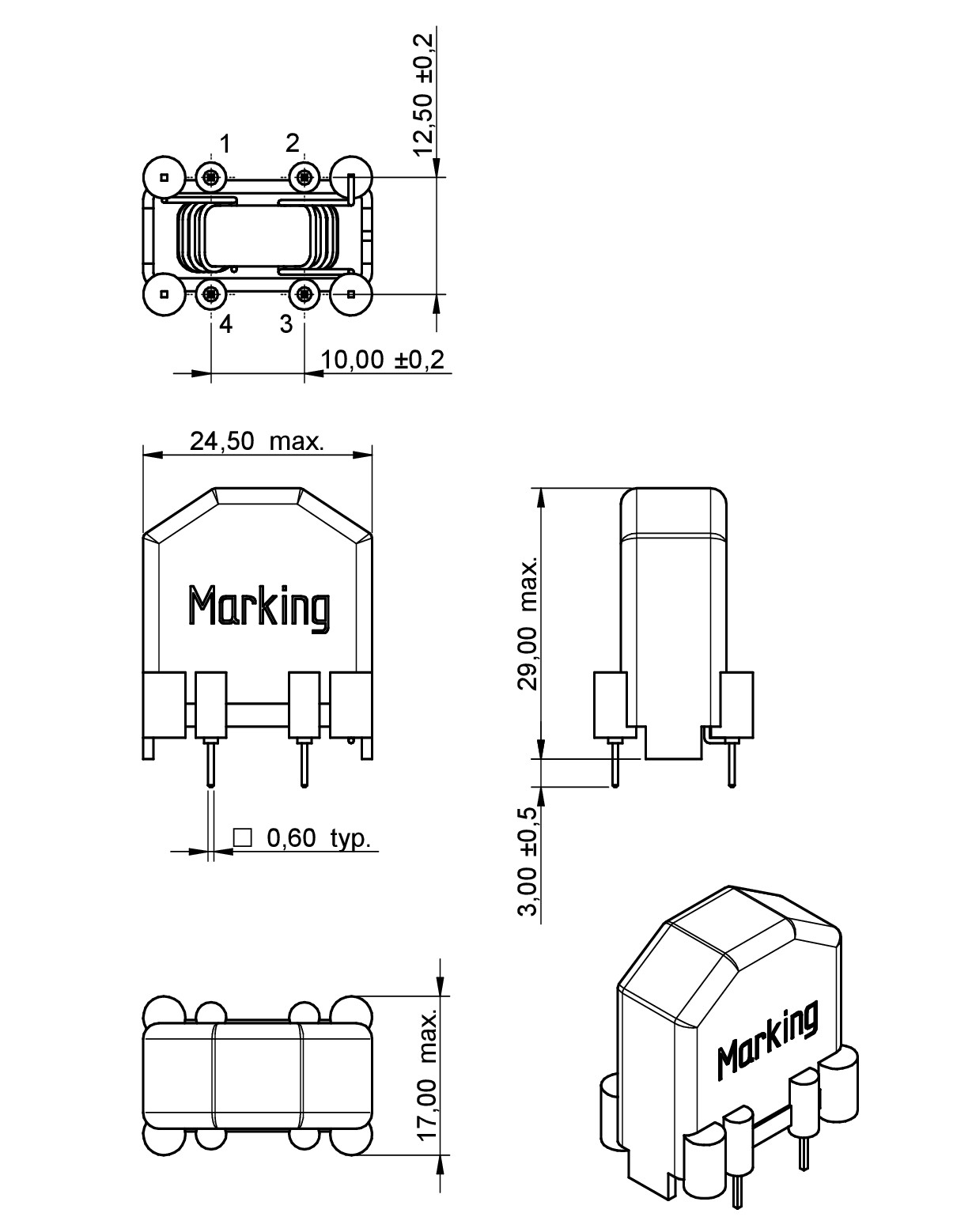

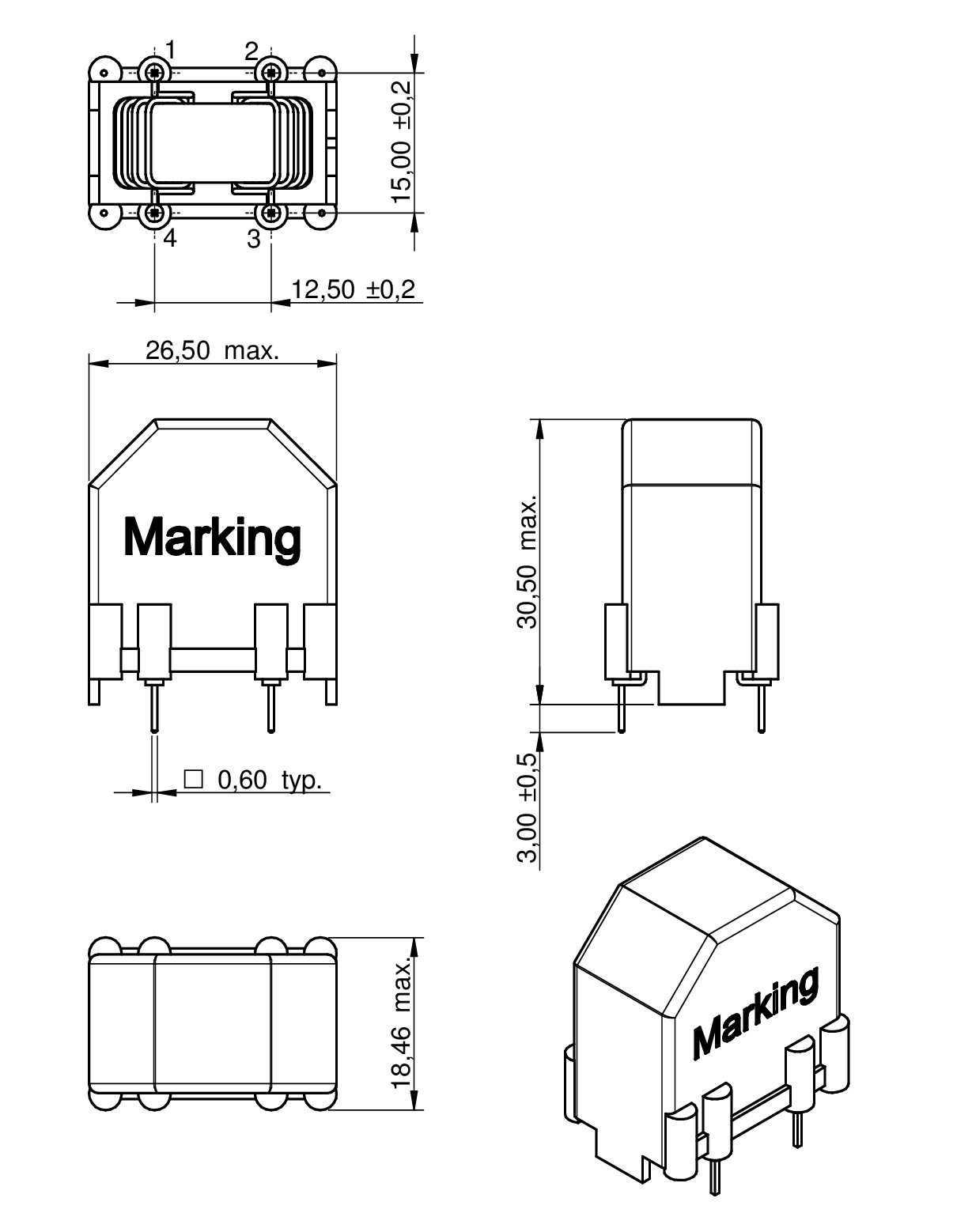

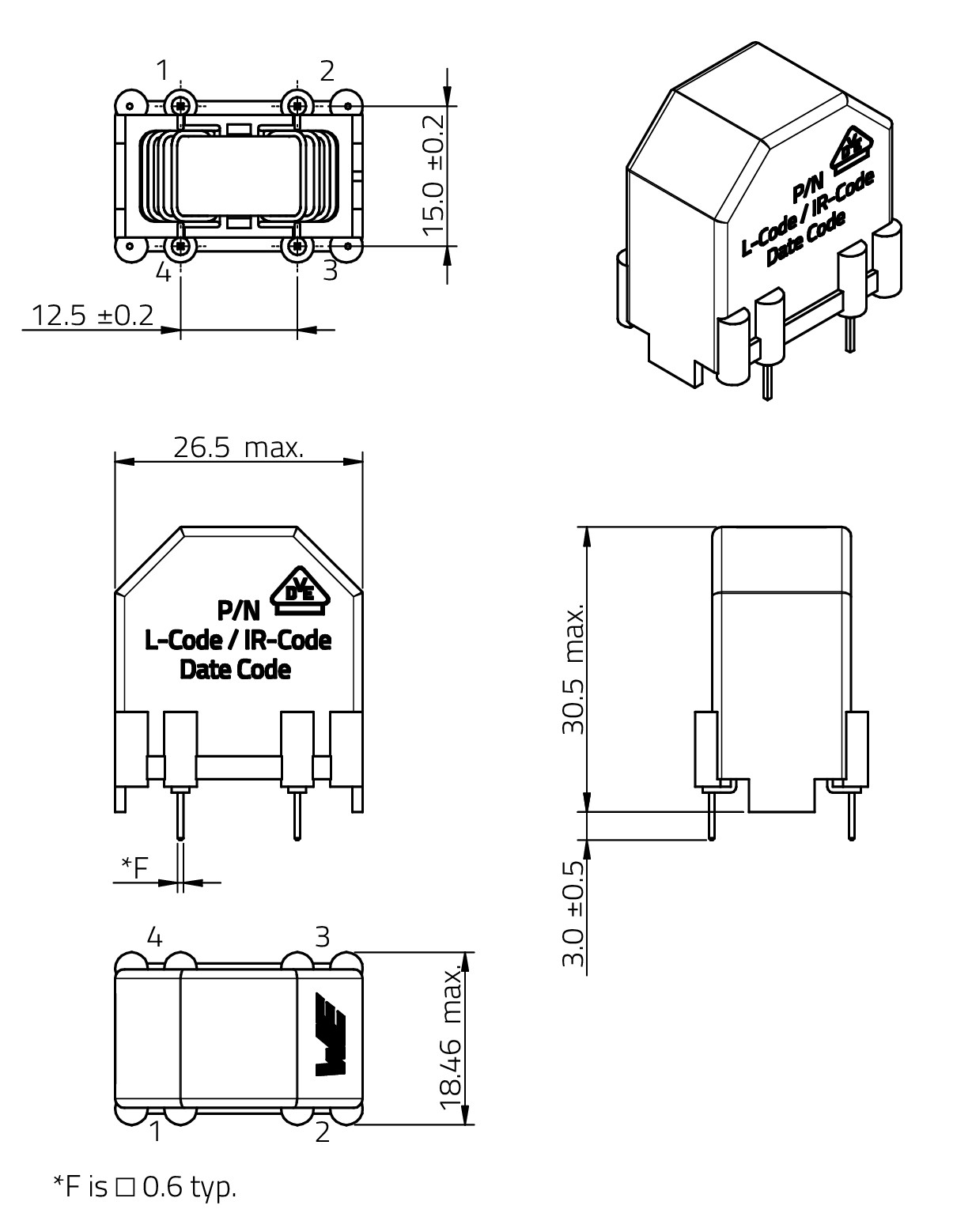

Type LV | 26.5 | 18.5 | 30.5 | THT | ||
Type XV | 32.5 | 21.5 | 35.5 | THT | ||

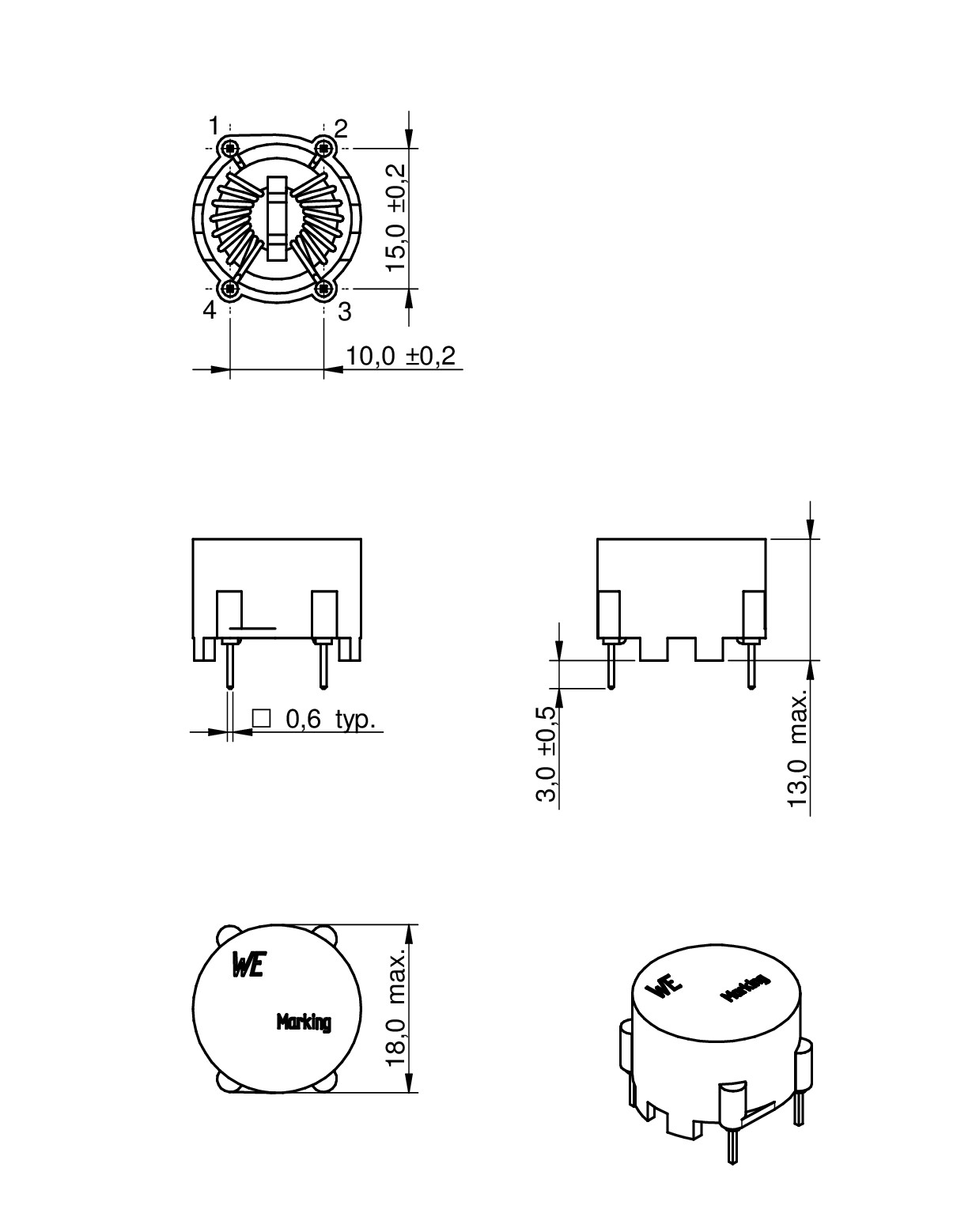

Type SH | 18 | 18 | 13 | THT | ||

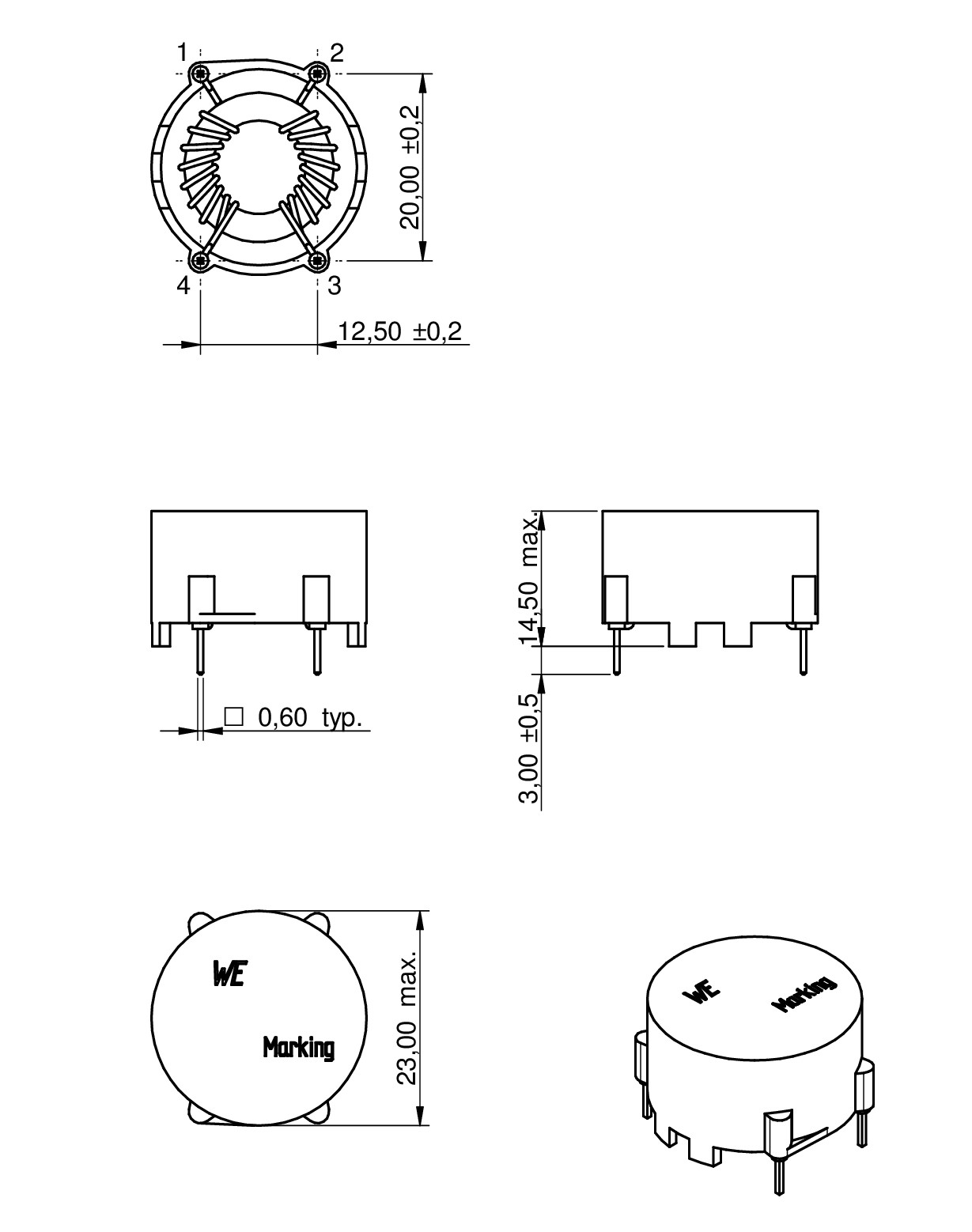

Type MH | 23 | 23 | 14.5 | THT | ||

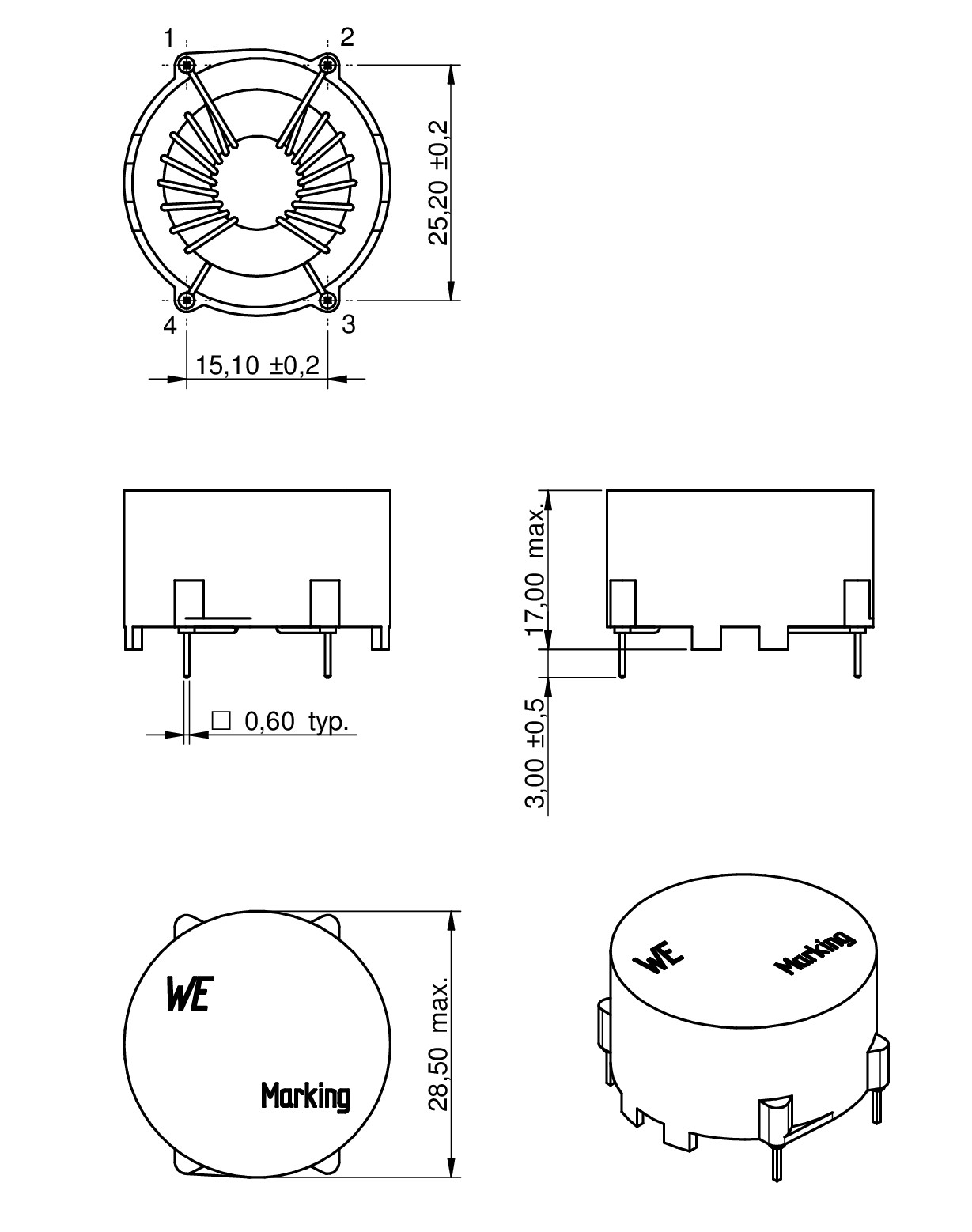

Type LH | 28.5 | 28.5 | 17 | THT | ||

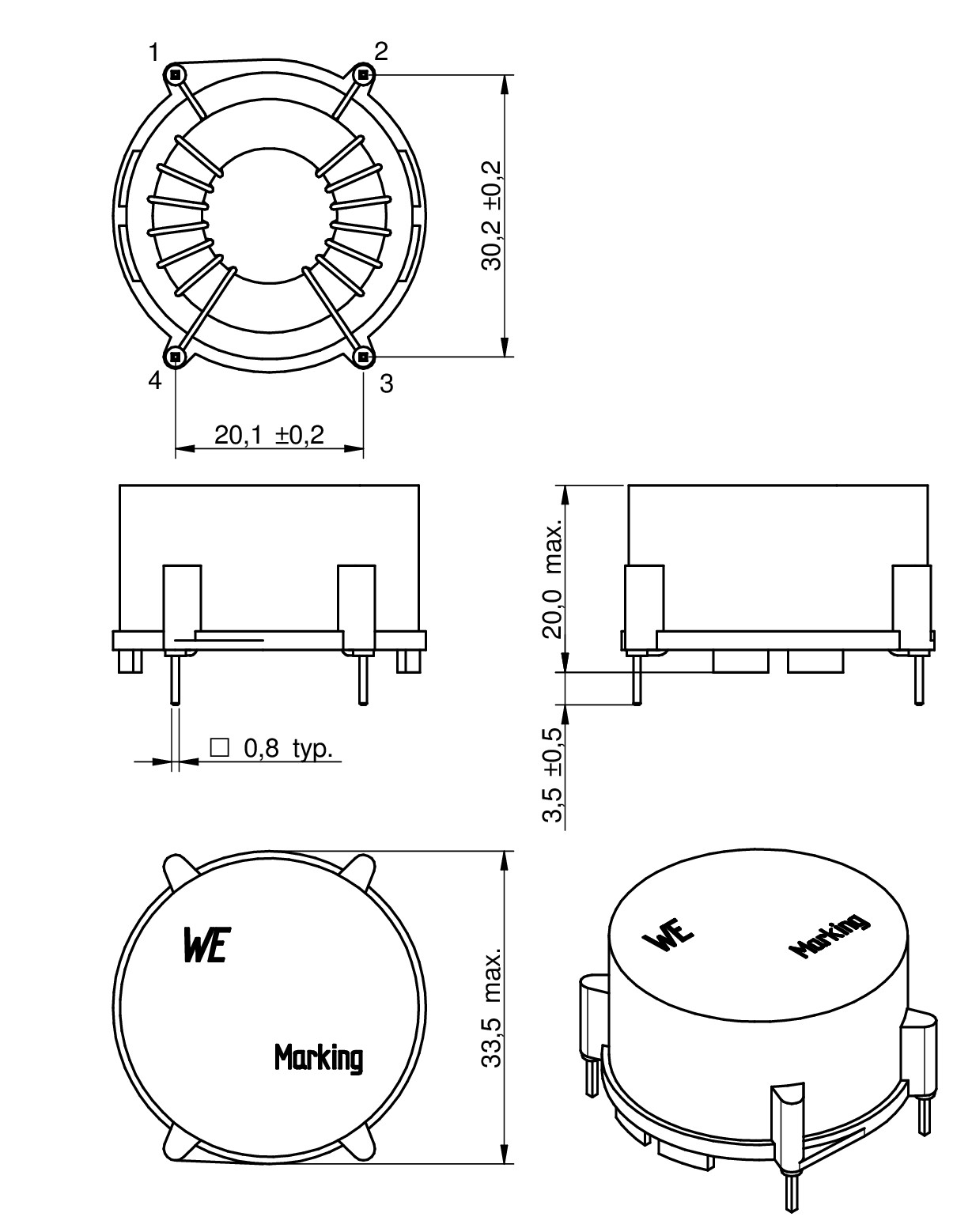

Type XH | 33.5 | 33.5 | 20 | THT |
LTSpice-Dateien
Merkmale
- Einfache Montage durch entsprechendes 4-Pin-Gehäuse
- Kompakte und kleine Bauform
- 4 Lötpin-Technik für optimale mechanische Entkopplung
- Ringkerndrossel mit segmentierter Bewicklung
- Hohe Störunterdrückung für Gleichtaktstörer im nieder- bis mittelfrequenten Bereich
- Geringes Streufeld
- Betriebstemperatur: -40 °C bis 125 °C
- Brennbarkeit gemäß UL 94 V-0
- Klimakategorie: 40/125/21
- VDE zertifiziert nach IEC 60938-2
Anwendung
- Netzfilter
- Leistungselektronik
- Getaktete Netzteile
- Gleichtaktstörer
Artikeldaten
Artikel Nr. | Datenblatt | Simulation | Downloads | Status | IR 1(A) | L1(mH) | RDC1 max.(Ω) | VR(V (AC)) | VT(V (AC)) | Material | L(mm) | B(mm) | H(mm) | Montageart | Design Kit | MusterVerfügbarkeit & Muster | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7446120027 | SPEC0.4 A, 27 mH, 1.2 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.4 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]1.2 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446120039 | SPEC0.4 A, 39 mH, 1.7 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.4 A | Induktivität [1]39 mH | Gleichstromwiderstand [1]1.7 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446120047 | SPEC0.3 A, 47 mH, 2.6 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.3 A | Induktivität [1]47 mH | Gleichstromwiderstand [1]2.6 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446121007 | SPEC1 A, 6.8 mH, 0.3 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1 A | Induktivität [1]6.8 mH | Gleichstromwiderstand [1]0.3 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446121010 | SPEC0.7 A, 10 mH, 0.55 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.7 A | Induktivität [1]10 mH | Gleichstromwiderstand [1]0.55 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446121018 | SPEC0.5 A, 18 mH, 0.75 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.5 A | Induktivität [1]18 mH | Gleichstromwiderstand [1]0.75 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446122001 | SPEC2 A, 1 mH, 0.06 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]1 mH | Gleichstromwiderstand [1]0.06 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446122003 | SPEC1.5 A, 3.3 mH, 0.15 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.5 A | Induktivität [1]3.3 mH | Gleichstromwiderstand [1]0.15 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
74461240004 | SPEC3.6 A, 0.4 mH, 0.02 Ω | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3.6 A | Induktivität [1]0.4 mH | Gleichstromwiderstand [1]0.02 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite12.8 mm | Höhe19.8 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446220047 | SPEC0.4 A, 47 mH, 1.6 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.4 A | Induktivität [1]47 mH | Gleichstromwiderstand [1]1.6 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446221010 | SPEC1.3 A, 10 mH, 0.25 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.3 A | Induktivität [1]10 mH | Gleichstromwiderstand [1]0.25 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446221012 | SPEC1.2 A, 12 mH, 0.28 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.2 A | Induktivität [1]12 mH | Gleichstromwiderstand [1]0.28 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446221027 | SPEC0.6 A, 27 mH, 0.7 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.6 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]0.7 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446222002 | SPEC2 A, 2.2 mH, 0.06 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]2.2 mH | Gleichstromwiderstand [1]0.06 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446222003 | SPEC2 A, 3.3 mH, 0.075 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]3.3 mH | Gleichstromwiderstand [1]0.075 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446222004 | SPEC2 A, 4.2 mH, 0.12 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]4.2 mH | Gleichstromwiderstand [1]0.12 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446222007 | SPEC1.5 A, 6.8 mH, 0.2 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.5 A | Induktivität [1]6.8 mH | Gleichstromwiderstand [1]0.2 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446223001 | SPEC3 A, 1 mH, 0.04 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3 A | Induktivität [1]1 mH | Gleichstromwiderstand [1]0.04 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
74462250007 | SPEC4.7 A, 0.7 mH, 0.02 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]4.7 A | Induktivität [1]0.7 mH | Gleichstromwiderstand [1]0.02 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23.5 mm | Breite16 mm | Höhe25.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446321027 | SPEC1 A, 27 mH, 0.64 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]0.64 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446321033 | SPEC0.8 A, 33 mH, 0.85 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.8 A | Induktivität [1]33 mH | Gleichstromwiderstand [1]0.85 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446321050 | SPEC0.6 A, 50 mH, 1.2 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.6 A | Induktivität [1]50 mH | Gleichstromwiderstand [1]1.2 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446322007 | SPEC1.9 A, 6.8 mH, 0.16 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.9 A | Induktivität [1]6.8 mH | Gleichstromwiderstand [1]0.16 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446322010 | SPEC1.9 A, 10 mH, 0.18 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.9 A | Induktivität [1]10 mH | Gleichstromwiderstand [1]0.18 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446323003 | SPEC3 A, 2.7 mH, 0.06 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3 A | Induktivität [1]2.7 mH | Gleichstromwiderstand [1]0.06 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446323004 | SPEC3 A, 4 mH, 0.07 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3 A | Induktivität [1]4 mH | Gleichstromwiderstand [1]0.07 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446326002 | SPEC6 A, 1.8 mH, 0.023 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]6 A | Induktivität [1]1.8 mH | Gleichstromwiderstand [1]0.023 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge26.5 mm | Breite18.5 mm | Höhe30.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446422007 | SPEC2.5 A, 6.8 mH, 0.12 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2.5 A | Induktivität [1]6.8 mH | Gleichstromwiderstand [1]0.12 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge32.5 mm | Breite21.5 mm | Höhe35.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446424002 | SPEC4.3 A, 2.2 mH, 0.038 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]4.3 A | Induktivität [1]2.2 mH | Gleichstromwiderstand [1]0.038 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge32.5 mm | Breite21.5 mm | Höhe35.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446424003 | SPEC4 A, 3.3 mH, 0.065 Ω Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]4 A | Induktivität [1]3.3 mH | Gleichstromwiderstand [1]0.065 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge32.5 mm | Breite21.5 mm | Höhe35.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446620015 | SPEC0.5 A, 15 mH, 0.83 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.5 A | Induktivität [1]15 mH | Gleichstromwiderstand [1]0.83 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446620027 | SPEC0.4 A, 27 mH, 1.2 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.4 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]1.2 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | –Verfügbarkeit prüfen | |||
7446620039 | SPEC0.4 A, 39 mH, 1.7 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.4 A | Induktivität [1]39 mH | Gleichstromwiderstand [1]1.7 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446621007 | SPEC1 A, 6.8 mH, 0.3 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1 A | Induktivität [1]6.8 mH | Gleichstromwiderstand [1]0.3 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | –Verfügbarkeit prüfen | |||
7446621010 | SPEC0.7 A, 10 mH, 0.55 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.7 A | Induktivität [1]10 mH | Gleichstromwiderstand [1]0.55 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446622001 | SPEC2 A, 1 mH, 0.06 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]1 mH | Gleichstromwiderstand [1]0.06 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446622002 | SPEC2 A, 2.2 mH, 0.1 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]2.2 mH | Gleichstromwiderstand [1]0.1 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | –Verfügbarkeit prüfen | |||
7446622003 | SPEC1.5 A, 3.3 mH, 0.15 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.5 A | Induktivität [1]3.3 mH | Gleichstromwiderstand [1]0.15 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
74466240007 | SPEC4 A, 0.7 mH, 0.027 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]4 A | Induktivität [1]0.7 mH | Gleichstromwiderstand [1]0.027 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge18 mm | Breite18 mm | Höhe13 mm | MontageartTHT | –Verfügbarkeit prüfen | |||
7446720047 | SPEC0.4 A, 47 mH, 2 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.4 A | Induktivität [1]47 mH | Gleichstromwiderstand [1]2 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446721010 | SPEC1.3 A, 10 mH, 0.25 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.3 A | Induktivität [1]10 mH | Gleichstromwiderstand [1]0.25 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446721027 | SPEC0.6 A, 27 mH, 0.7 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]0.6 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]0.7 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446722002 | SPEC2 A, 2.2 mH, 0.06 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]2.2 mH | Gleichstromwiderstand [1]0.06 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446722004 | SPEC1.9 A, 4.2 mH, 0.12 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.9 A | Induktivität [1]4.2 mH | Gleichstromwiderstand [1]0.12 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446722007 | SPEC1.5 A, 6.8 mH, 0.2 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.5 A | Induktivität [1]6.8 mH | Gleichstromwiderstand [1]0.2 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446723001 | SPEC3 A, 1.2 mH, 0.04 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3 A | Induktivität [1]1.2 mH | Gleichstromwiderstand [1]0.04 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge23 mm | Breite23 mm | Höhe14.5 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446821027 | SPEC1 A, 27 mH, 0.64 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]0.64 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge28.5 mm | Breite28.5 mm | Höhe17 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446822006 | SPEC2 A, 5.6 mH, 0.16 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2 A | Induktivität [1]5.6 mH | Gleichstromwiderstand [1]0.16 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge28.5 mm | Breite28.5 mm | Höhe17 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446823003 | SPEC3 A, 2.7 mH, 0.06 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3 A | Induktivität [1]2.7 mH | Gleichstromwiderstand [1]0.06 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge28.5 mm | Breite28.5 mm | Höhe17 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446823006 | SPEC2.4 A, 5.6 mH, 0.1 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]2.4 A | Induktivität [1]5.6 mH | Gleichstromwiderstand [1]0.1 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge28.5 mm | Breite28.5 mm | Höhe17 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446921027 | SPEC1.2 A, 27 mH, 0.4 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]1.2 A | Induktivität [1]27 mH | Gleichstromwiderstand [1]0.4 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge33.5 mm | Breite33.5 mm | Höhe20 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen | ||
7446923010 | SPEC3 A, 10 mH, 0.155 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]3 A | Induktivität [1]10 mH | Gleichstromwiderstand [1]0.155 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge33.5 mm | Breite33.5 mm | Höhe20 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446924003 | SPEC4 A, 3.3 mH, 0.065 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]4 A | Induktivität [1]3.3 mH | Gleichstromwiderstand [1]0.065 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge33.5 mm | Breite33.5 mm | Höhe20 mm | MontageartTHT | Design Kit – | –Verfügbarkeit prüfen | ||
7446926002 | SPEC6 A, 1.8 mH, 0.03 Ω Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | Verfügbarkeit – | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom [1]6 A | Induktivität [1]1.8 mH | Gleichstromwiderstand [1]0.03 Ω | Nennspannung250 V (AC) | Prüfspannung1500 V (AC) | MaterialMnZn | Länge33.5 mm | Breite33.5 mm | Höhe20 mm | MontageartTHT | Design Kit | –Verfügbarkeit prüfen |
