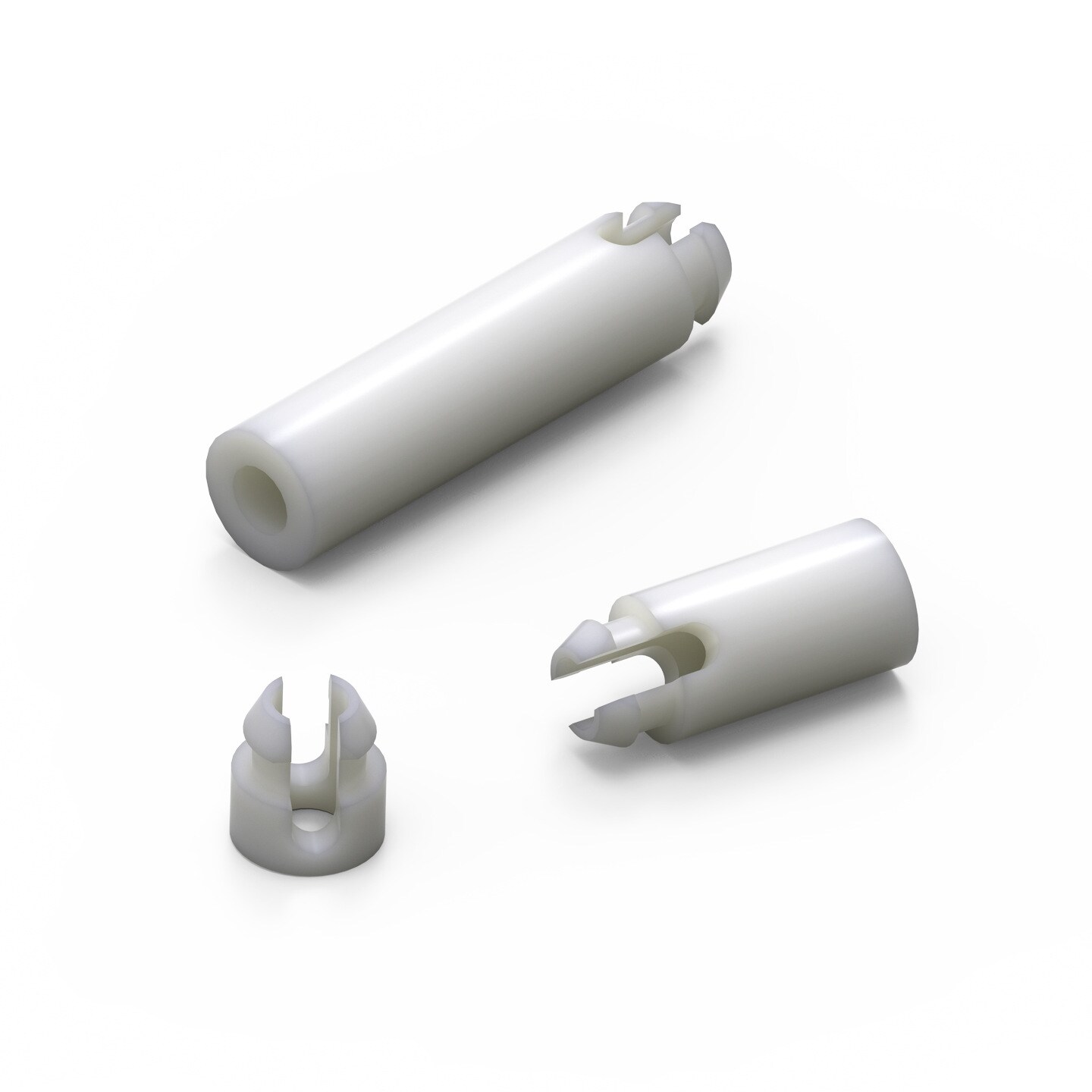

WA-SNSR Self-Retaining Spacer

Anwendung

Der Halteclip dient als Positionierhilfe zur Befestigung
Ideal für Baugruppen mit geringem Platzangebot

General Information
Material	PA66
Farbe	Natur
Brennbarkeitsklasse	UL94 V-2
Betriebstemperatur	-30 °C up to +85 °C
t _min	1.2 mm; 1.6 mm

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	f (mm)	Design Kit	Board
702911000	2 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702911000 (rev1).pdf \| 55.7 KB IGS Download_IGS_702911000 (rev1).igs \| 210.6 KB STP Download_STP_702911000 (rev1).stp \| 37.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 2 mm	Bohrung in Blende 3 mm	Design Kit 700999	Board –
702912000	2.5 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702912000 (rev1).pdf \| 54.5 KB IGS Download_IGS_702912000 (rev1).igs \| 210.3 KB STP Download_STP_702912000 (rev1).stp \| 37.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 2.5 mm	Bohrung in Blende 3 mm	Design Kit –	Board –
702921000	2.5 mm, 4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_ 702921000 (rev1).pdf \| 56.3 KB IGS Downloads_IGS_702921000 (rev1).igs \| 215.6 KB STP Downloads_STEP_ 702921000 (rev1).stp \| 39.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 2.5 mm	Bohrung in Blende 4 mm	Design Kit 700999	Board –
702913000	3 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702913000 (rev1).pdf \| 47.7 KB IGS Downloads_IGS_702913000 (rev1).igs \| 210.8 KB STP Downloads_STEP_702913000 (rev1).stp \| 68.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 3 mm	Bohrung in Blende 3 mm	Design Kit 700999	Board –
702922000	3 mm, 4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702922000 (rev1).pdf \| 57 KB IGS Download_IGS_702922000 (rev1).igs \| 215.6 KB STP Download_STP_702922000 (rev1).stp \| 75.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 3 mm	Bohrung in Blende 4 mm	Design Kit –	Board –
702914000	3.5 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702914000 (rev1).pdf \| 51.8 KB IGS Download_IGS_702914000 (rev1).igs \| 210.6 KB STP Download_STP_702914000 (rev1).stp \| 37.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 3.5 mm	Bohrung in Blende 3 mm	Design Kit –	Board –
702915000	4 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702915000 (rev1).pdf \| 49.4 KB IGS Downloads_IGS_702915000 (rev1).igs \| 210.3 KB STP Downloads_STEP_702915000 (rev1).stp \| 37.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 4 mm	Bohrung in Blende 3 mm	Design Kit 700999	Board –
702923000	4 mm, 4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702923000 (rev1).pdf \| 54.3 KB IGS Download_IGS_702923000 (rev1).igs \| 215.6 KB STP Download_STP_702923000 (rev1).stp \| 39.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 4 mm	Bohrung in Blende 4 mm	Design Kit 700999	Board –
702930000	4 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702930000 (rev1).pdf \| 58.3 KB IGS Downloads_IGS_702930000 (rev1).igs \| 217.1 KB STP Downloads_STEP_702930000 (rev1).stp \| 75.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 4 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board –
702916000	4.5 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702916000 (rev1).pdf \| 49.5 KB IGS Download_IGS_702916000 (rev1).igs \| 210.6 KB STP Download_STP_702916000 (rev1).stp \| 37 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 4.5 mm	Bohrung in Blende 3 mm	Design Kit –	Board 700990
702917000	5 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702917000 (rev1).pdf \| 49.6 KB IGS Downloads_IGS_702917000 (rev1).igs \| 200.4 KB STP Downloads_STEP_702917000 (rev1).stp \| 68.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 5 mm	Bohrung in Blende 3 mm	Design Kit 700999	Board –
702924000	5 mm, 4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702924000 (rev1).pdf \| 40.9 KB IGS Download_IGS_702924000 (rev1).igs \| 215.6 KB STP Download_STP_702924000 (rev1).stp \| 39.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 5 mm	Bohrung in Blende 4 mm	Design Kit 700999	Board –
702925000	5.4 mm, 4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702925000 (rev1).pdf \| 51.8 KB IGS Download_IGS_702925000 (rev1).igs \| 215.6 KB STP Download_STP_702925000 (rev1).stp \| 39.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 5.4 mm	Bohrung in Blende 4 mm	Design Kit –	Board –
702918000	5.5 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702918000 (rev1).pdf \| 48 KB IGS Download_IGS_702918000 (rev1).igs \| 210.6 KB STP Download_STP_702918000 (rev1).stp \| 37.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 5.5 mm	Bohrung in Blende 3 mm	Design Kit –	Board –
702919000	6 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702919000 (rev1).pdf \| 47.4 KB IGS Download_IGS_702919000 (rev1).igs \| 210.8 KB STP Download_STP_702919000 (rev1).stp \| 37.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6 mm	Bohrung in Blende 3 mm	Design Kit 700999	Board –
702926000	6 mm, 4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702926000 (rev1).pdf \| 51.4 KB IGS Download_IGS_702926000 (rev1).igs \| 215.6 KB STP Download_STP_702926000 (rev1).stp \| 39.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6 mm	Bohrung in Blende 4 mm	Design Kit 700999	Board 700990
702931000	6.4 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702931000 (rev1).pdf \| 55.7 KB IGS Download_IGS_702931000 (rev1).igs \| 217.1 KB STP Download_STP_702931000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.4 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702940500	6.4 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702940500 (rev1).pdf \| 61.8 KB IGS Downloads_IGS_702940500 (rev1).igs \| 226 KB STP Downloads_STEP_702940500 (rev1).stp \| 86 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.4 mm	Bohrung in Blende 5.9 mm	Design Kit 700999	Board –
702932000	7.9 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702932000 (rev1).pdf \| 54.9 KB IGS Downloads_IGS_702932000 (rev1).igs \| 216.9 KB STP Download_STEP_702932000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 7.9 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702941000	7.9 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702941000 (rev1).pdf \| 58.6 KB IGS Download_IGS_702941000 (rev1).igs \| 225.8 KB STP Download_STP_702941000 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 7.9 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board –
702910000	8 mm, 3 mm	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_702910000 (rev1).igs \| 210.8 KB STP 3D_702910000 (rev1).stp \| 37 KB STP Download_STP_702910000 (rev1).stp \| 37 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 8 mm	Bohrung in Blende 3 mm	Design Kit 700999	Board –
702933000	9.5 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702933000 (rev1).pdf \| 52.6 KB IGS Download_IGS_702933000 (rev1).igs \| 217.1 KB STP Download_STP_702933000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 9.5 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board –
702941500	9.5 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702941500 (rev1).pdf \| 56.6 KB IGS Download_IGS_702941500 (rev1).igs \| 225.8 KB STP Download_STP_702941500 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 9.5 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board –
702934000	11.1 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702934000 (rev1).pdf \| 49.1 KB IGS Download_IGS_702934000 (rev1).igs \| 216.5 KB STP Download_STP_702934000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 11.1 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702942000	11.1 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702942000 (rev1).pdf \| 54.8 KB IGS Downloads_IGS_702942000 (rev1).igs \| 225.4 KB STP Downloads_STEP_702942000 (rev1).stp \| 43.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 11.1 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board –
702935000	12.7 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702935000 (rev1).pdf \| 48.1 KB IGS Download_IGS_702935000 (rev1).igs \| 216.7 KB STP Download_STP_702935000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12.7 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702942500	12.7 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702942500 (rev1).pdf \| 54.7 KB IGS Download_IGS_702942500 (rev1).igs \| 225.6 KB STP Download_STP_702942500 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12.7 mm	Bohrung in Blende 5.9 mm	Design Kit 700999	Board –
702935500	14.2 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702935500 (rev1).pdf \| 46.4 KB IGS Download_IGS_702935500 (rev1).igs \| 216.7 KB STP Download_STP_702935500 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 14.2 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702936000	15.9 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702936000 (rev1).pdf \| 46 KB IGS Download_IGS_702936000 (rev1).igs \| 216.7 KB STP Download_STP_702936000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 15.9 mm	Bohrung in Blende 4.8 mm	Design Kit 700999 744998	Board 700990
702943000	15.9 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702943000 (rev1).pdf \| 52.3 KB IGS Download_IGS_702943000 (rev1).igs \| 225.6 KB STP Download_STP_702943000 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 15.9 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board –
702943500	17 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702943500 (rev1).pdf \| 48.4 KB IGS Download_IGS_702943500 (rev1).igs \| 225.7 KB STP Download_STP_702943500 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 17 mm	Bohrung in Blende 5.9 mm	Design Kit 700999	Board –
702937000	19.1 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702937000 (rev1).pdf \| 45.3 KB IGS Download_IGS_702937000 (rev1).igs \| 216.5 KB STP Download_STP_702937000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 19.1 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702944000	19.1 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702944000 (rev1).pdf \| 47.5 KB IGS Download_IGS_702944000 (rev1).igs \| 225.4 KB STP Download_STP_702944000 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 19.1 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board –
702938000	22.2 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702938000 (rev1).pdf \| 43.1 KB IGS Download_IGS_702938000 (rev1).igs \| 216.7 KB STP Download_STP_702938000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 22.2 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board –
702944500	22.2 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702944500 (rev1).pdf \| 45.4 KB IGS Download_IGS_702944500 (rev1).igs \| 225.7 KB STP Download_STP_702944500 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 22.2 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board 700990
702939000	25.4 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702939000 (rev1).pdf \| 42 KB IGS Download_IGS_702939000 (rev1).igs \| 216.5 KB STP Download_STP_702939000 (rev1).stp \| 38.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 25.4 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
702945000	25.4 mm, 5.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_702945000 (rev1).pdf \| 44.7 KB IGS Downloads_IGS_702945000 (rev1).igs \| 224.3 KB STP Downloads_STEP_702945000 (rev1).stp \| 43.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 25.4 mm	Bohrung in Blende 5.9 mm	Design Kit –	Board –
