WE-XHMI SMT Speicherdrossel

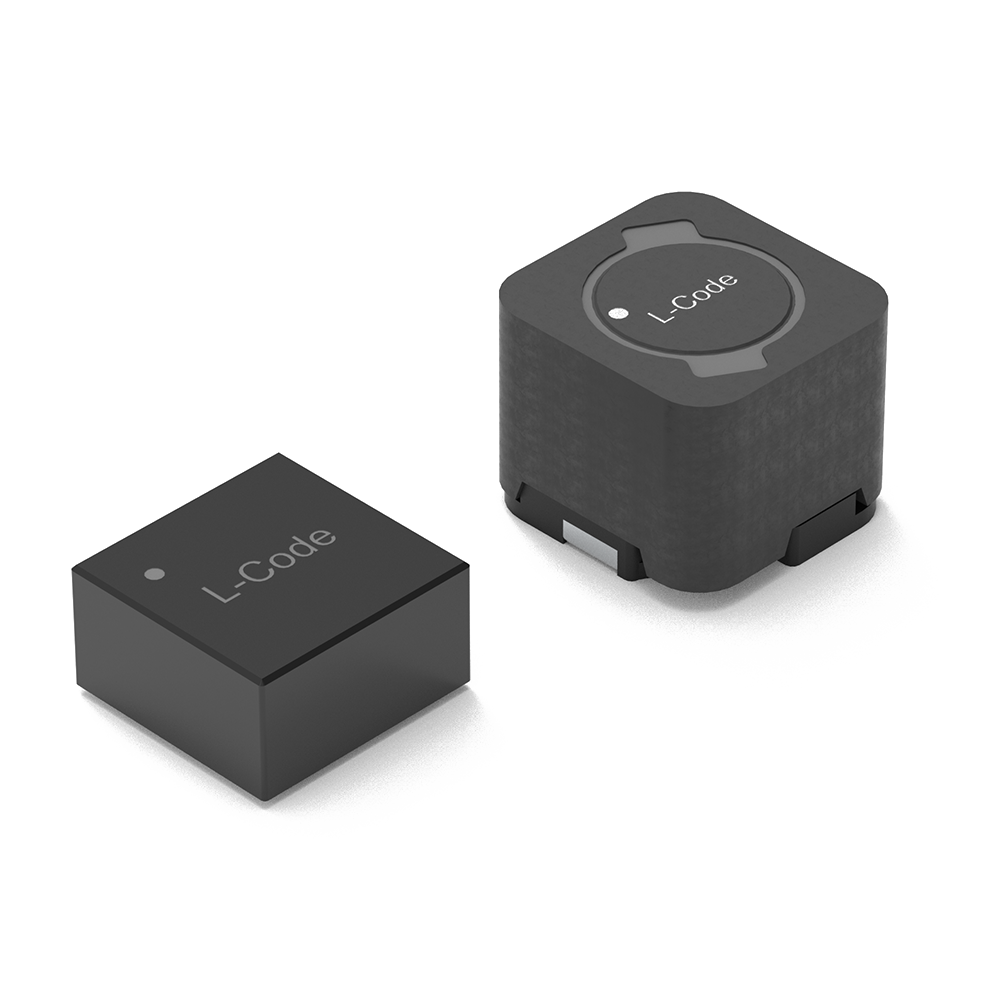

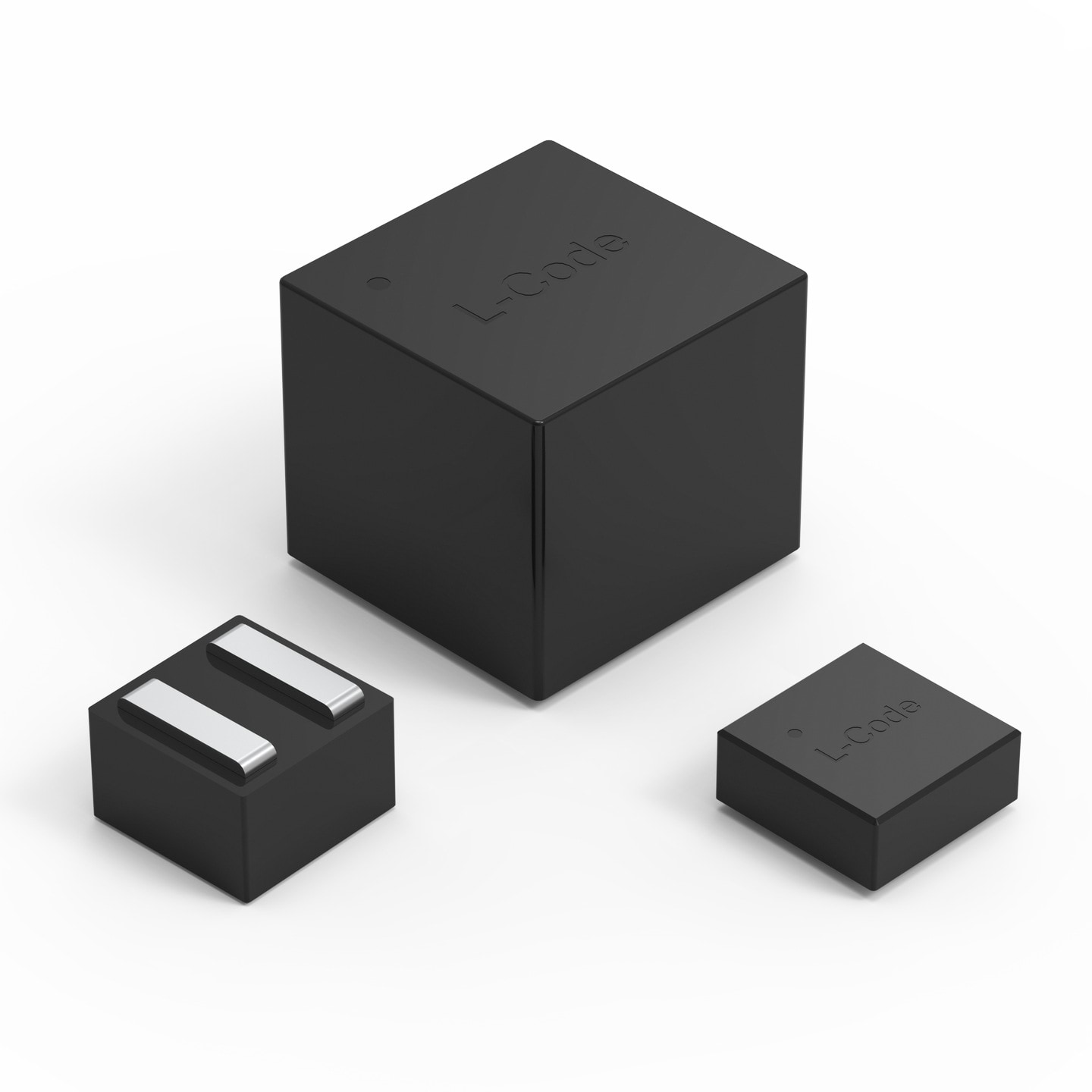

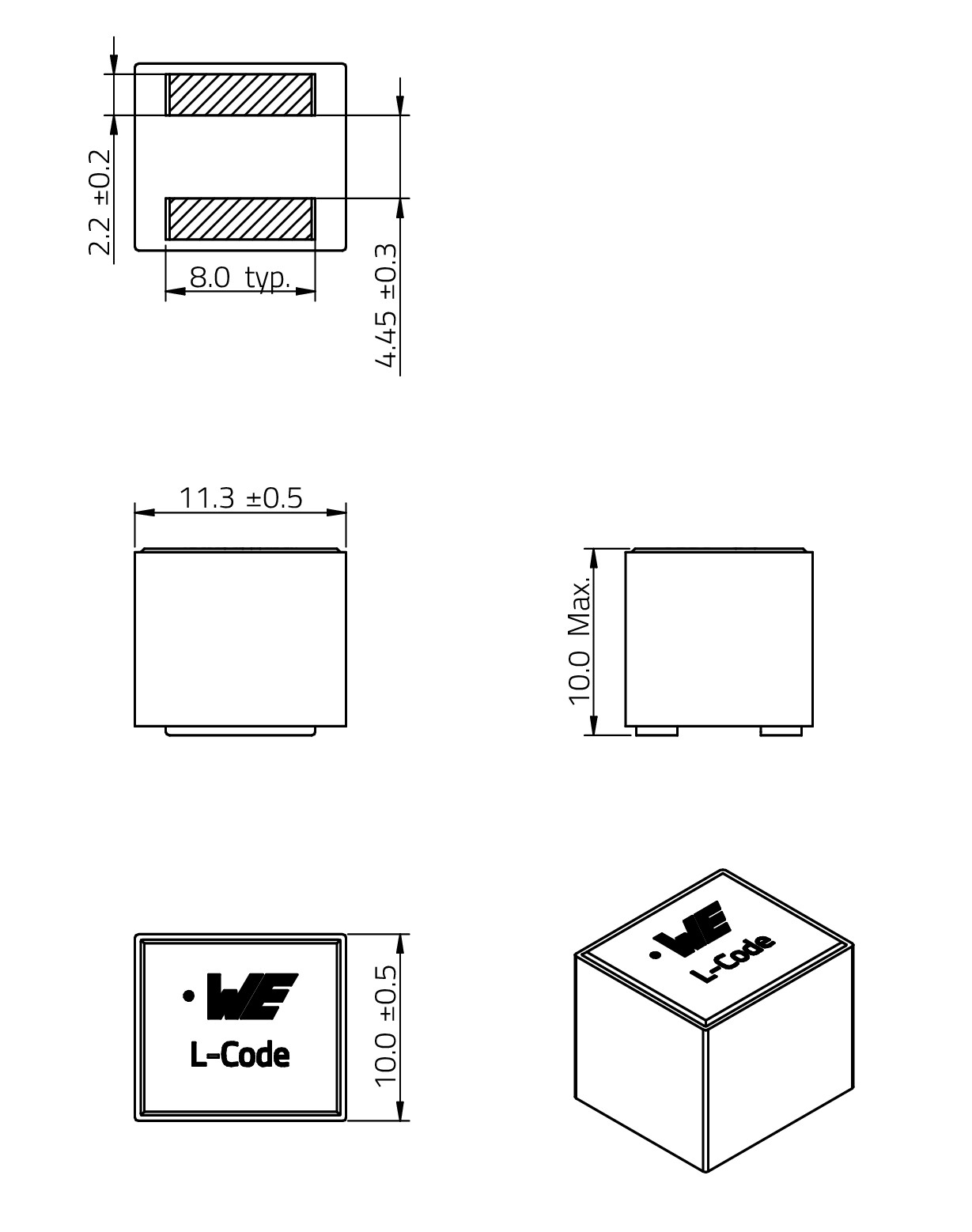

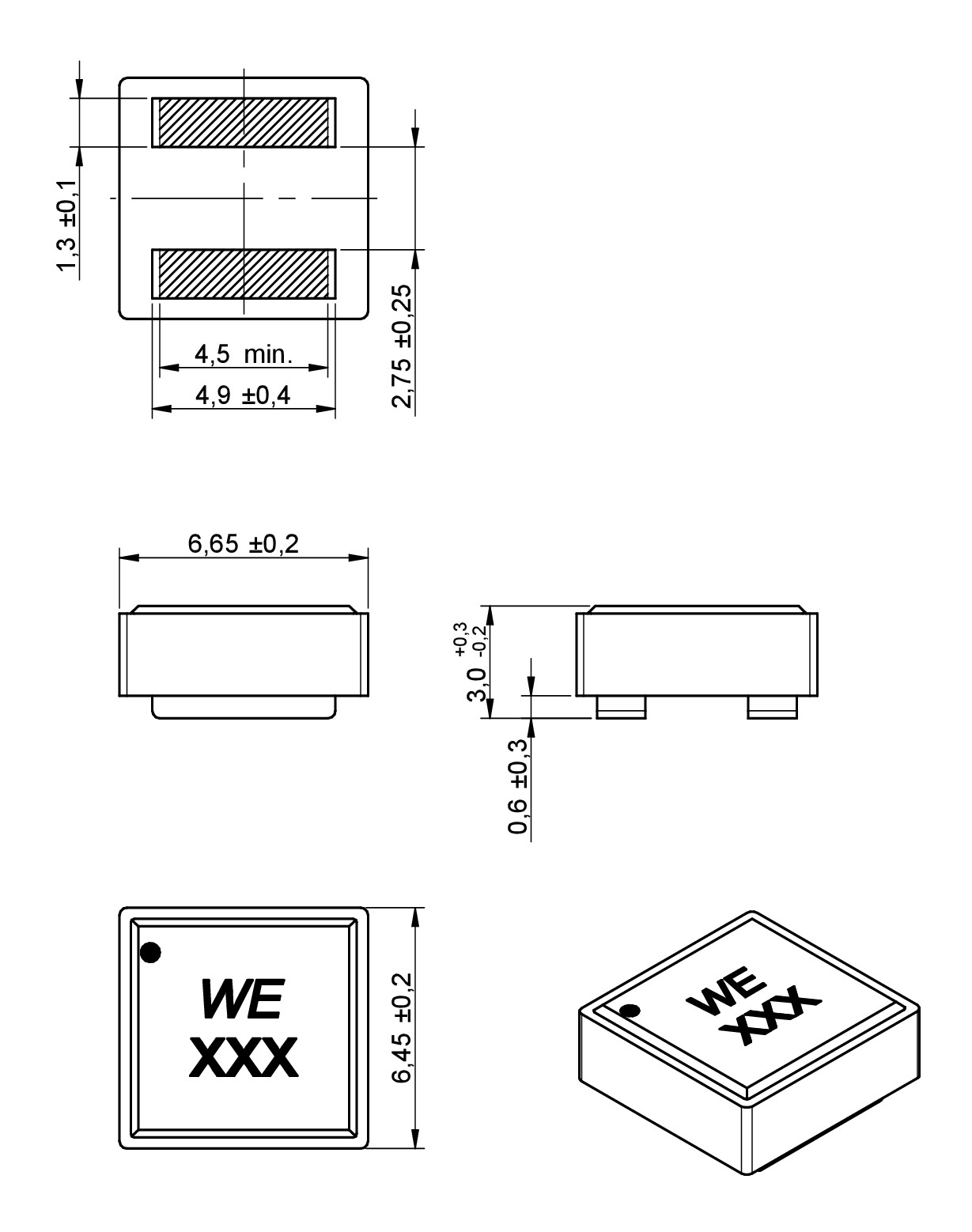

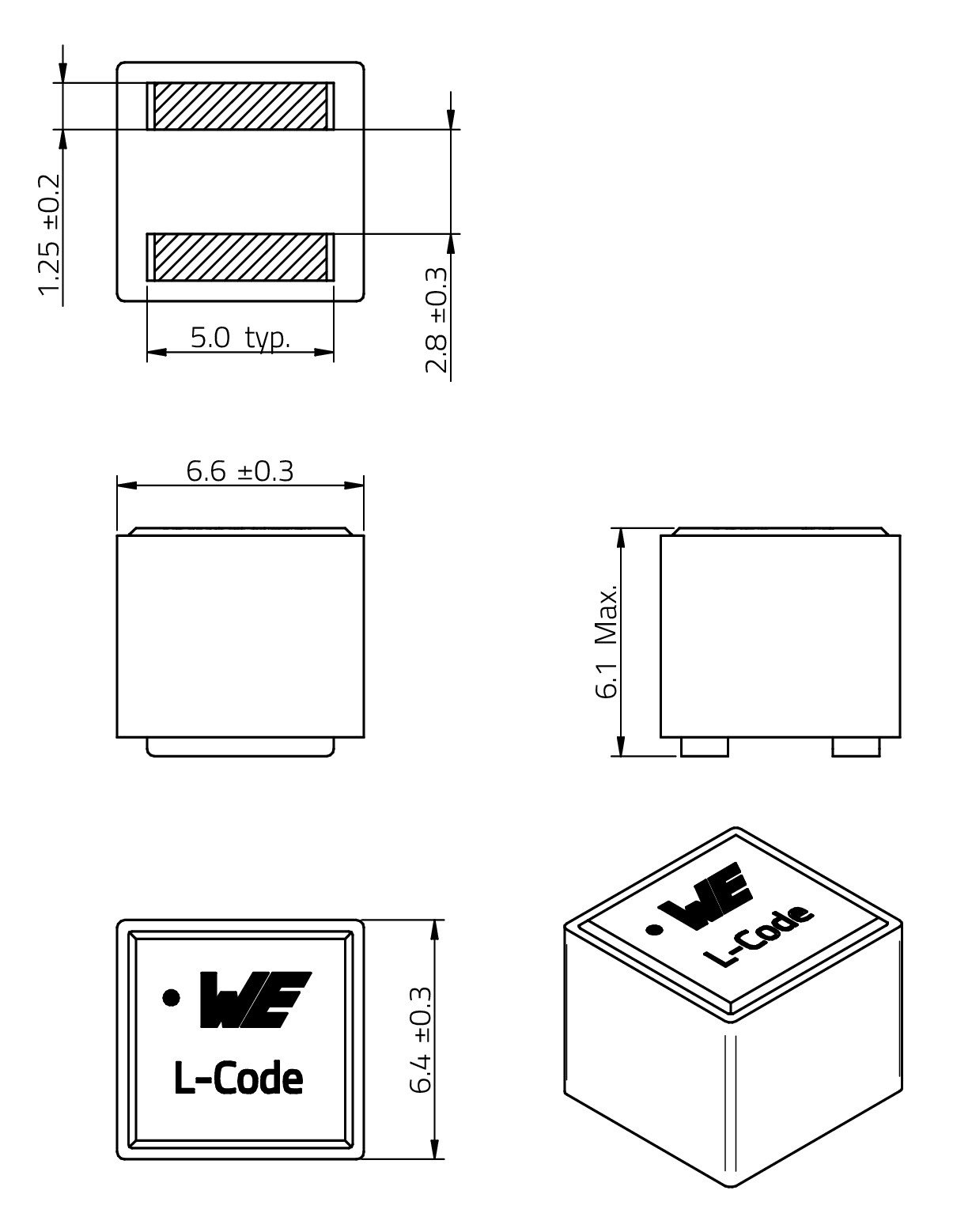

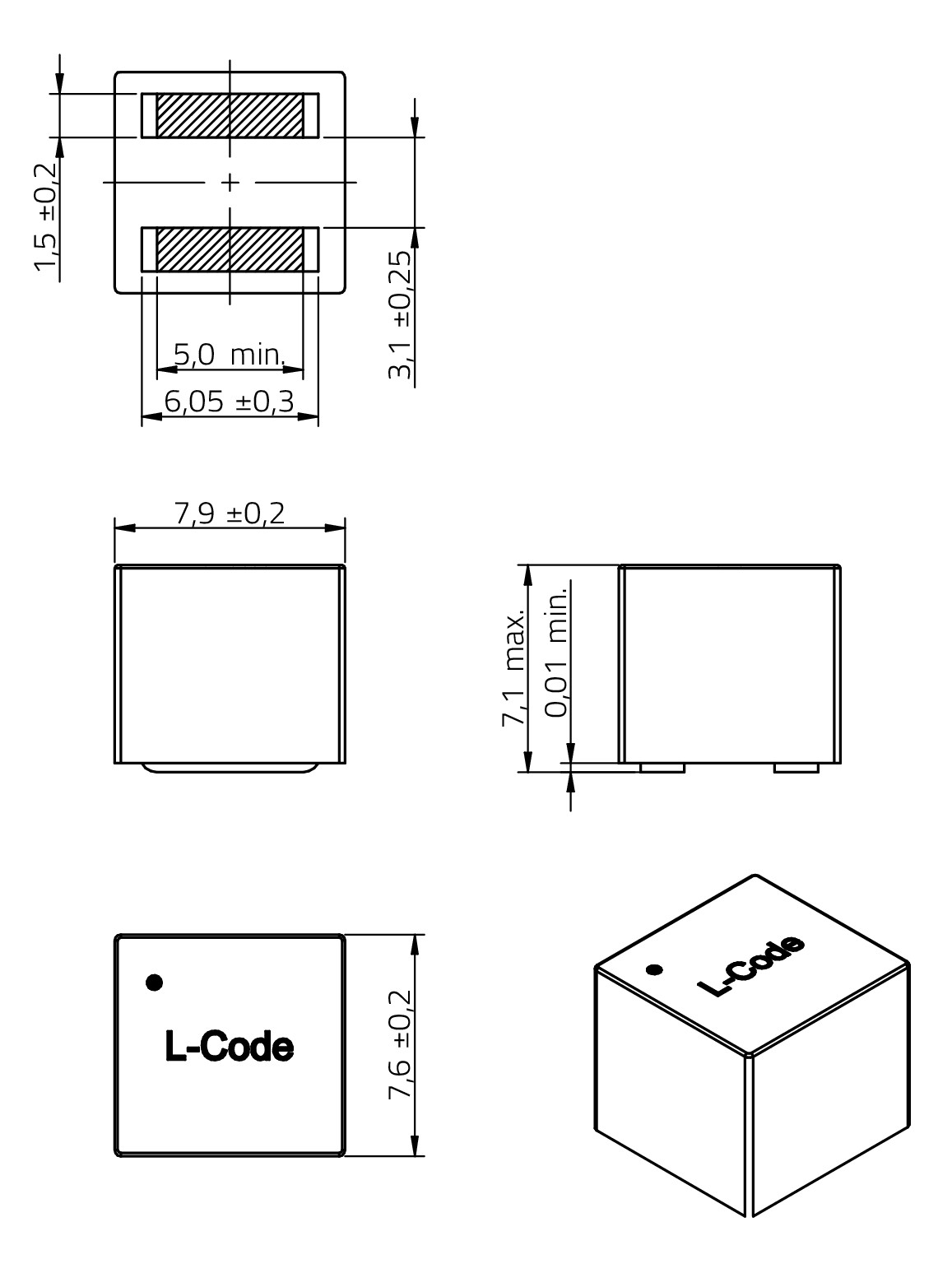

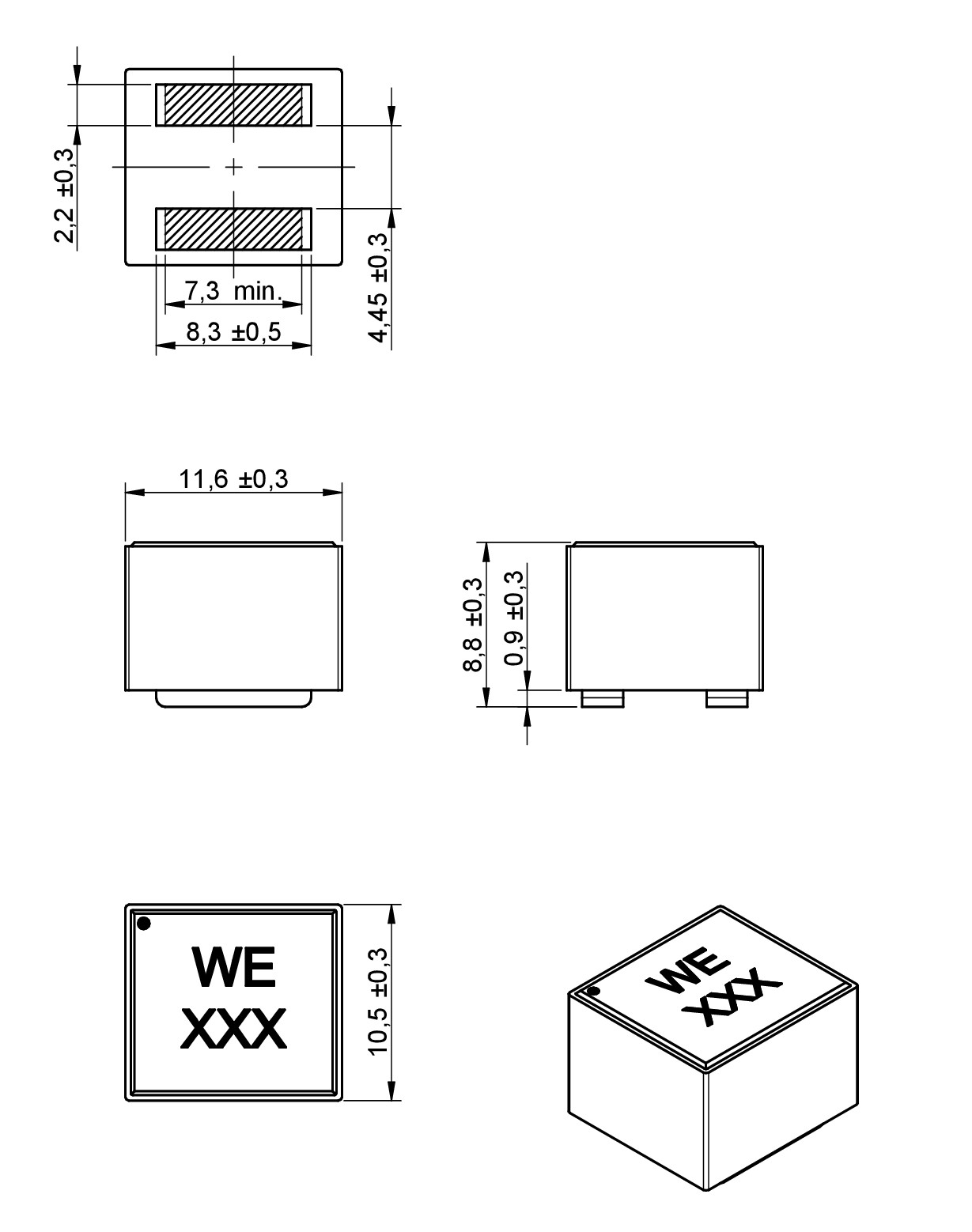

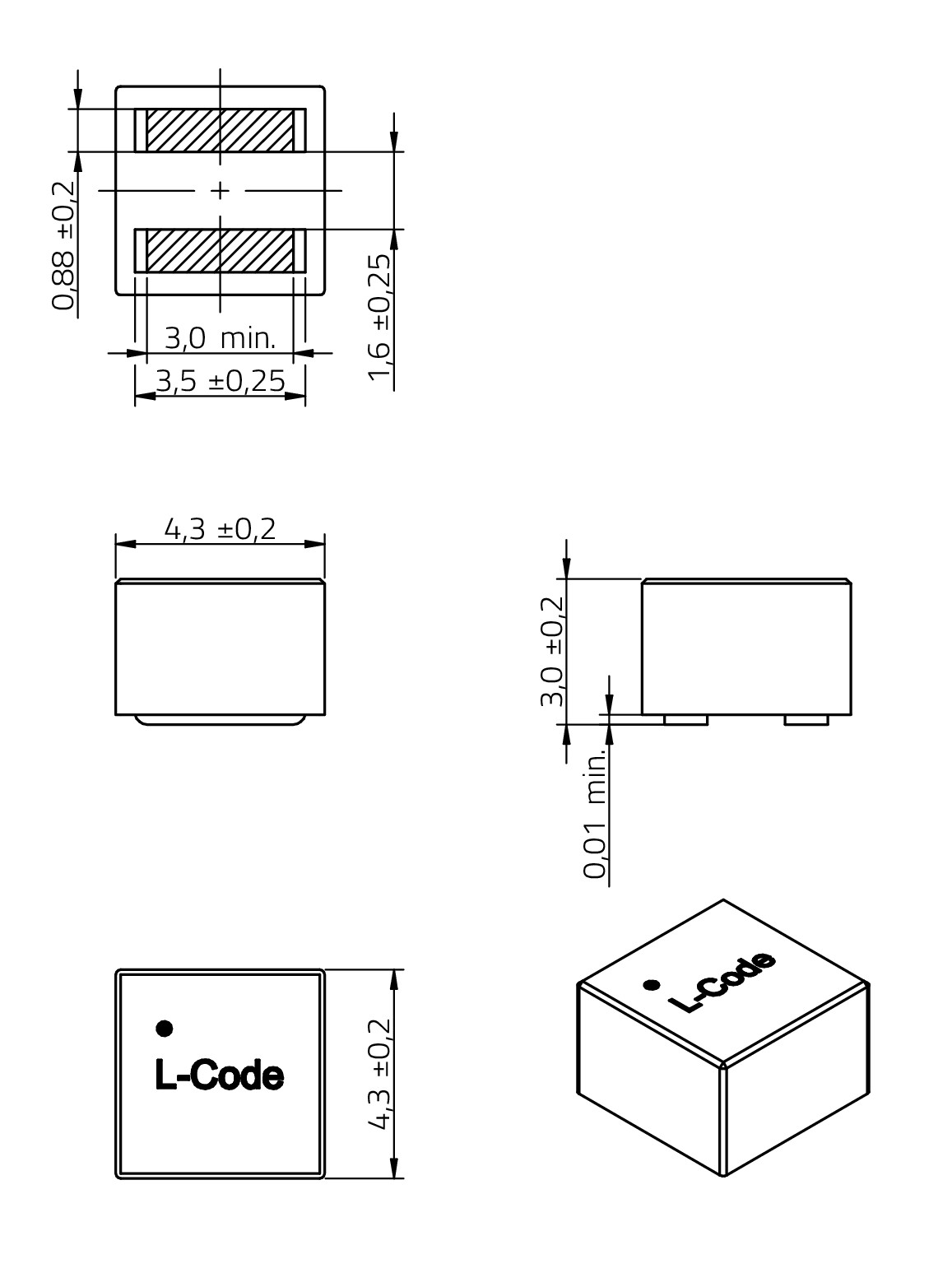

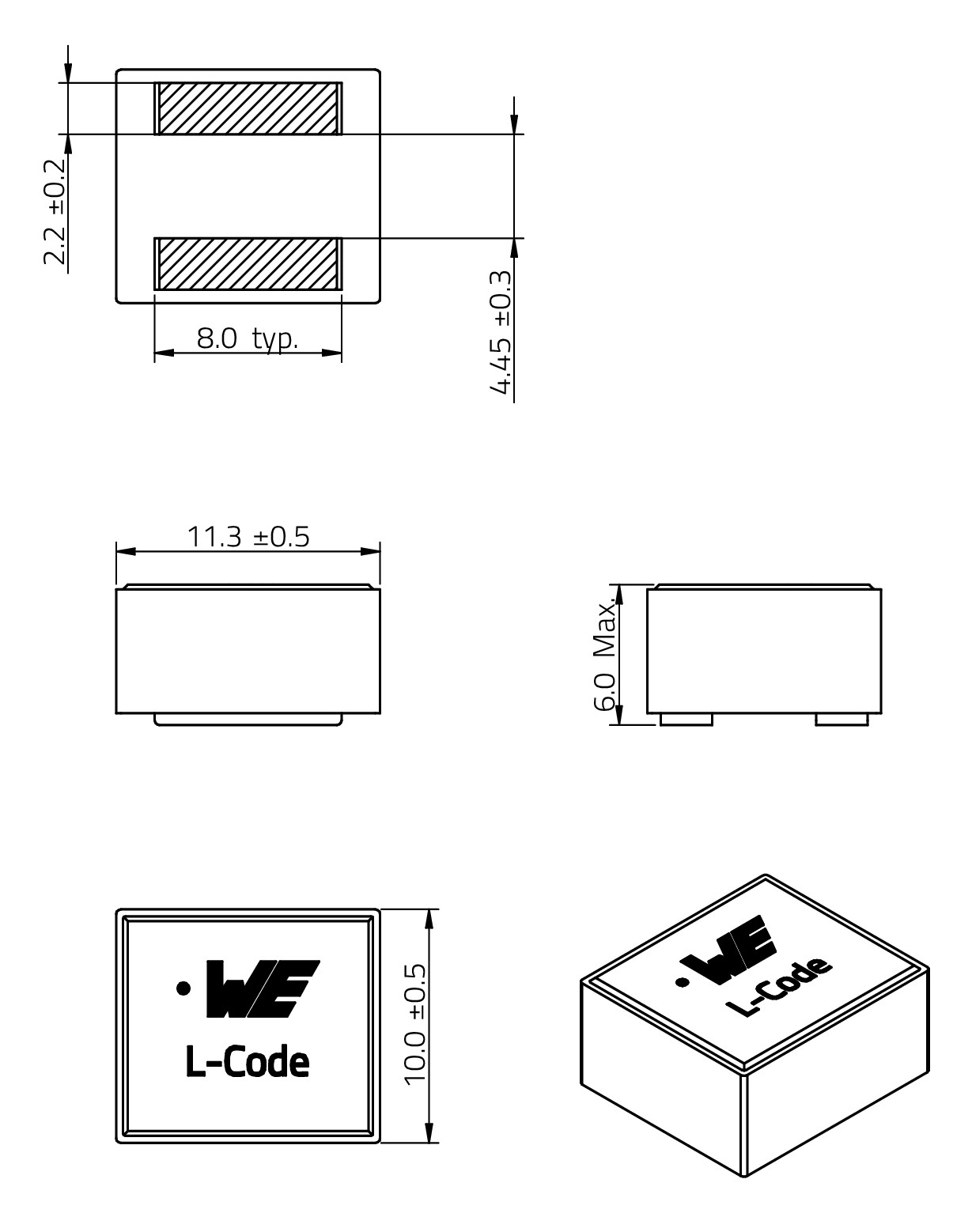

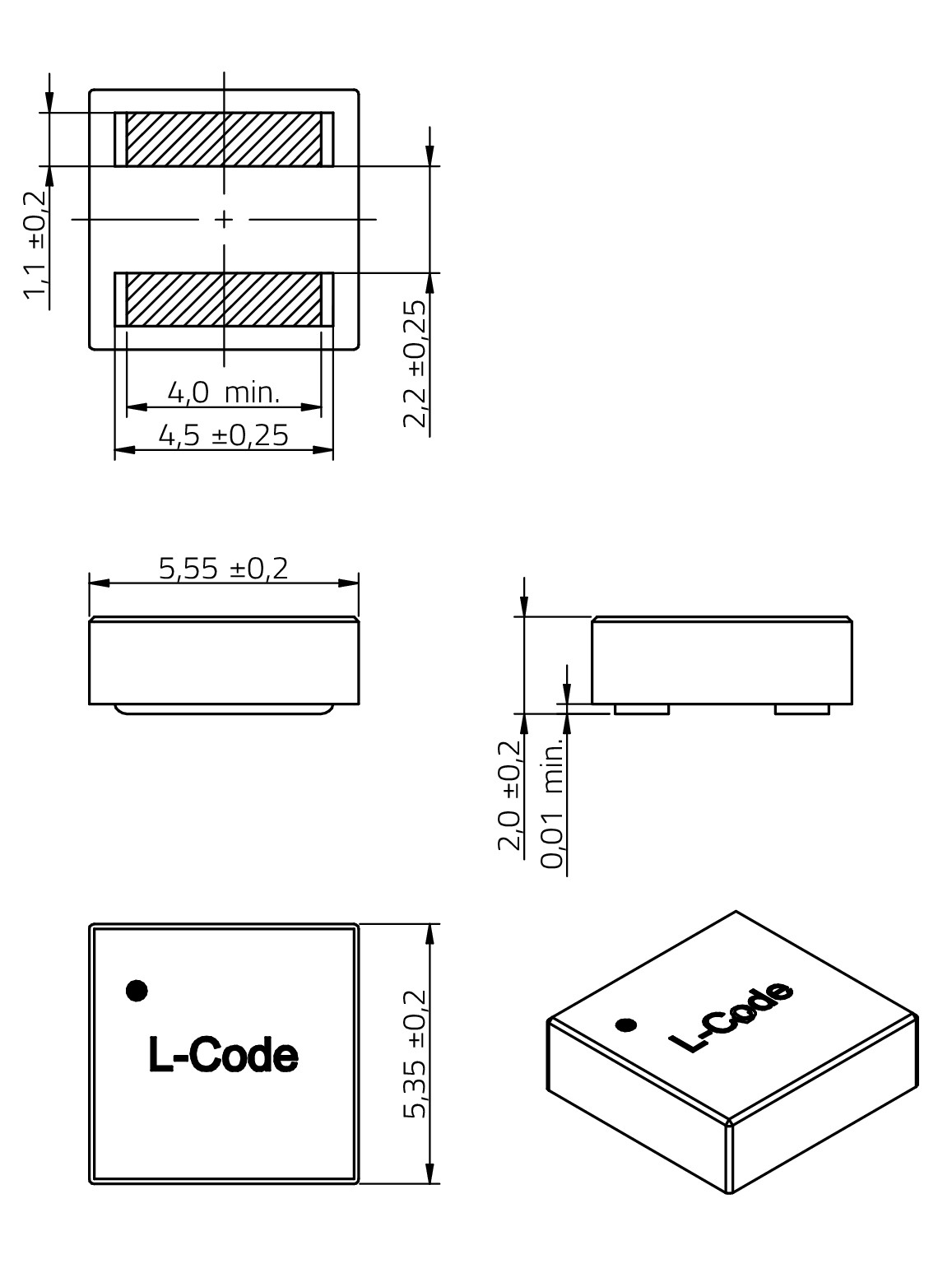

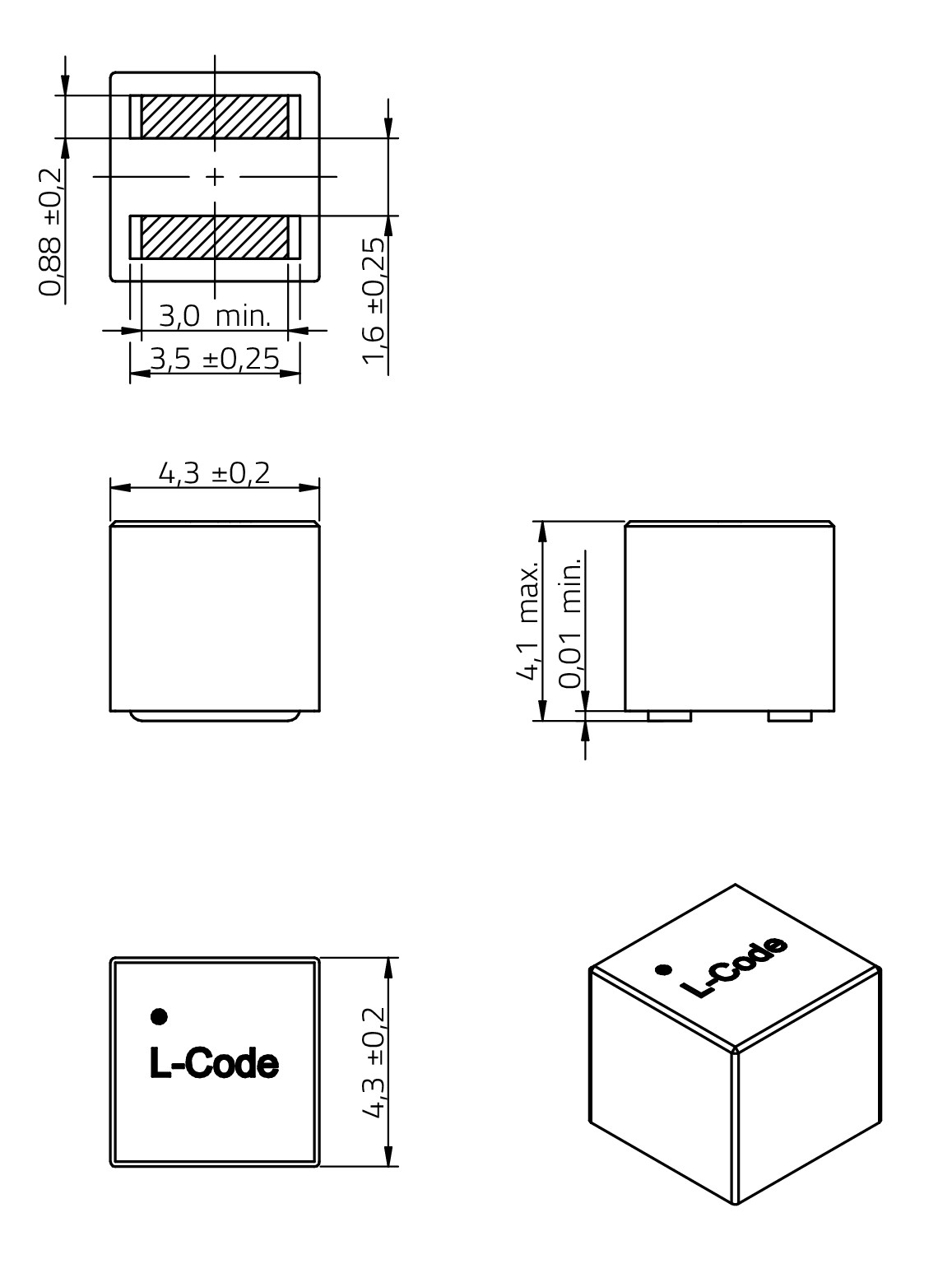

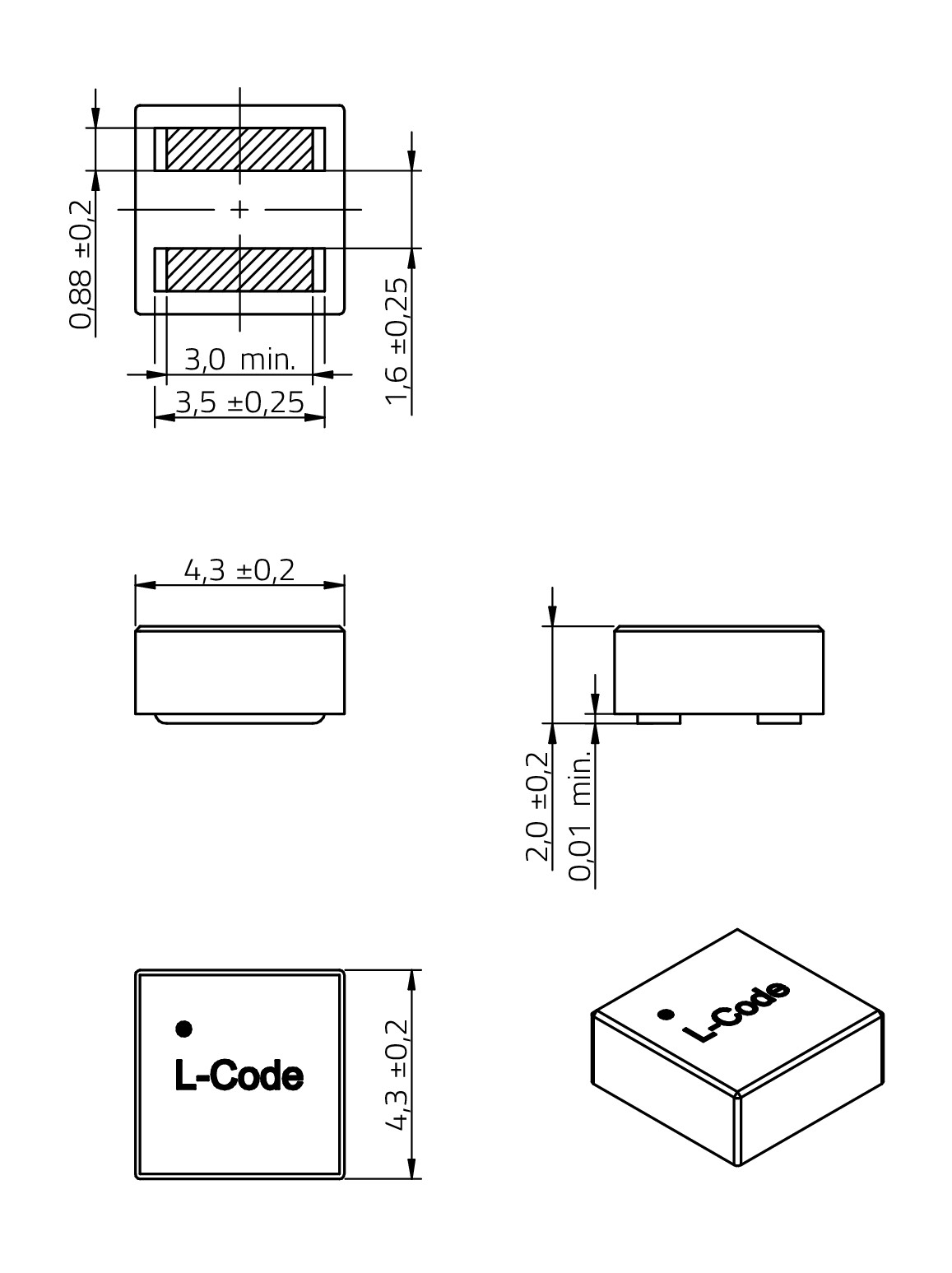

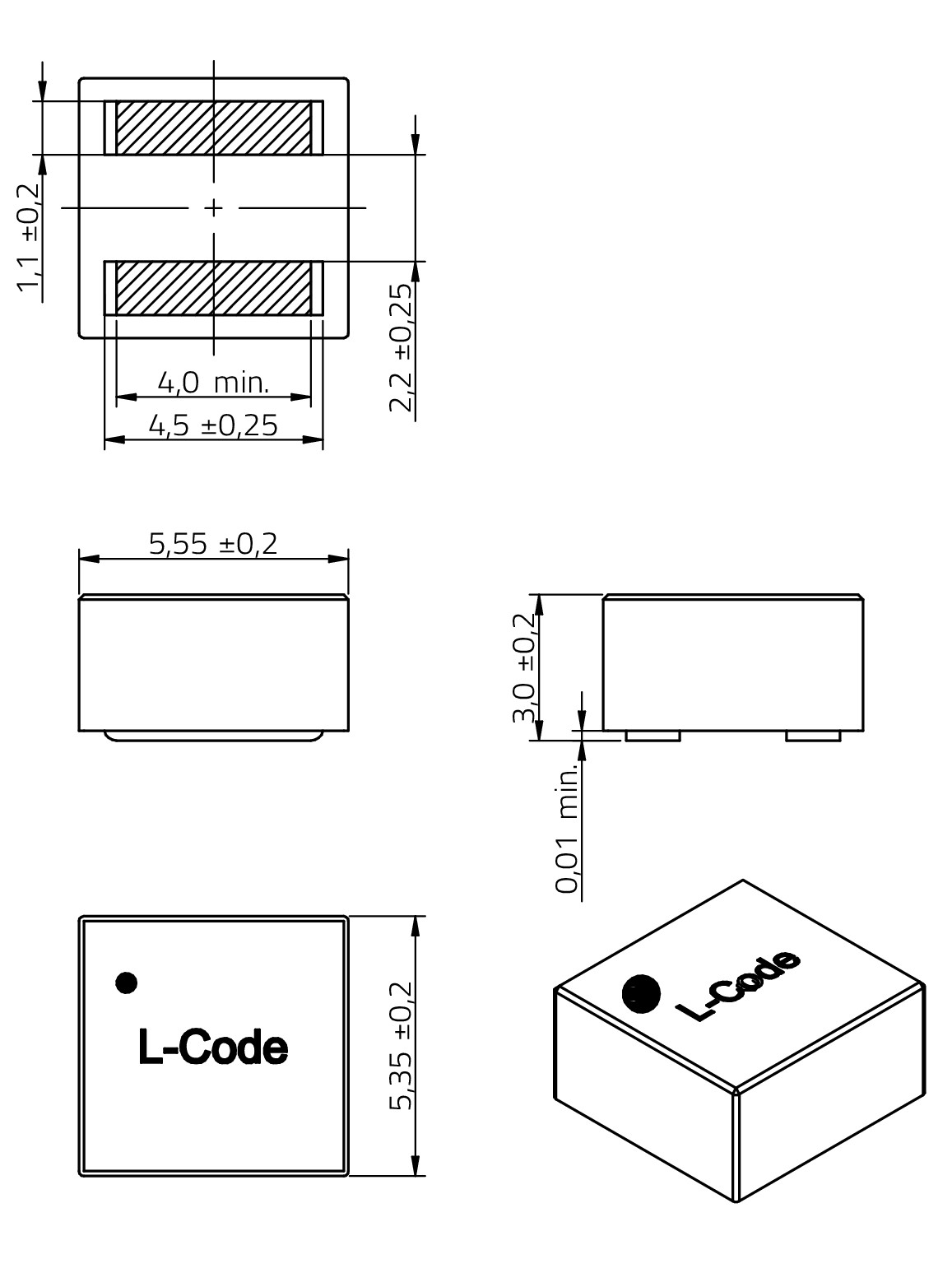

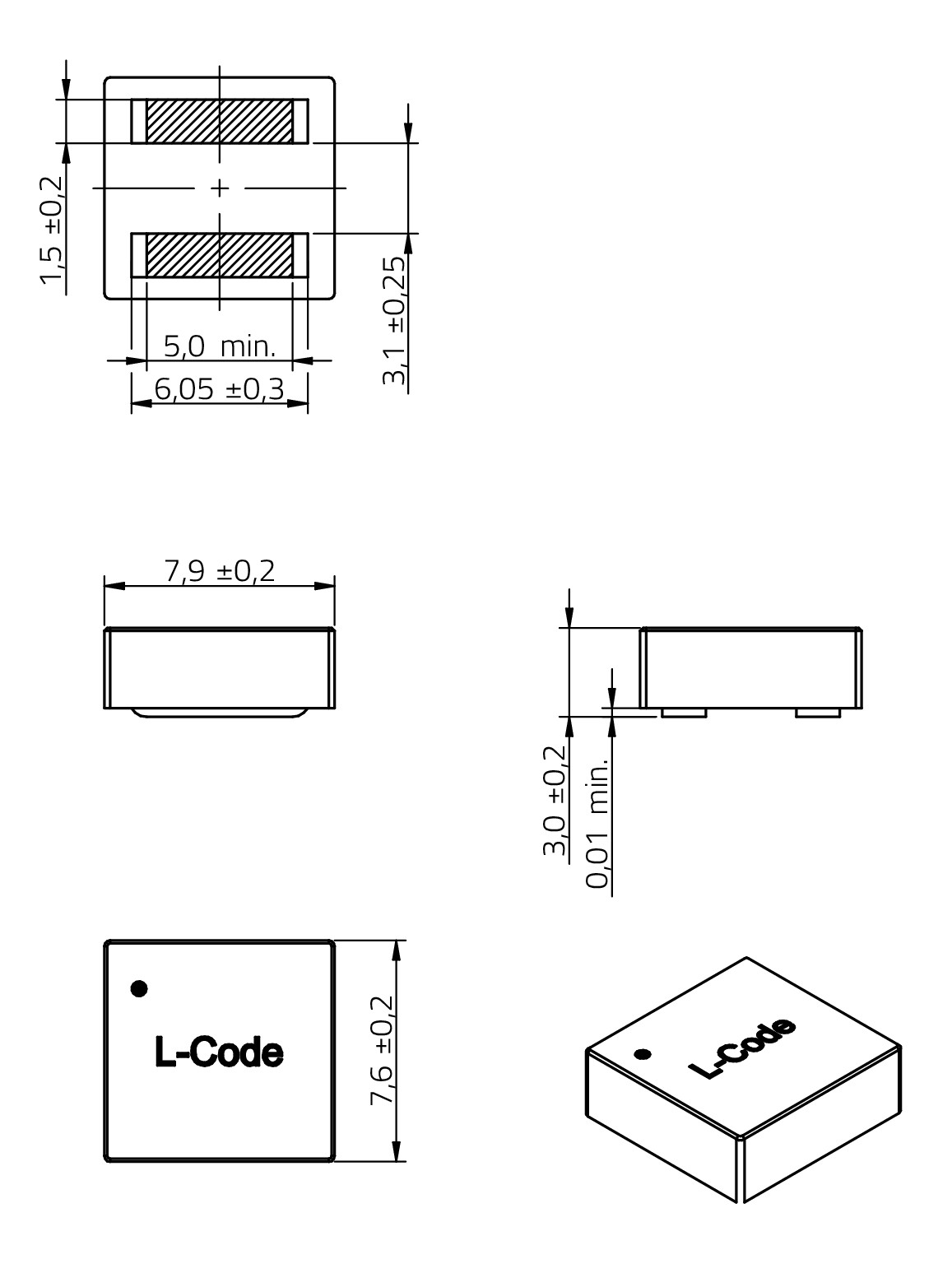

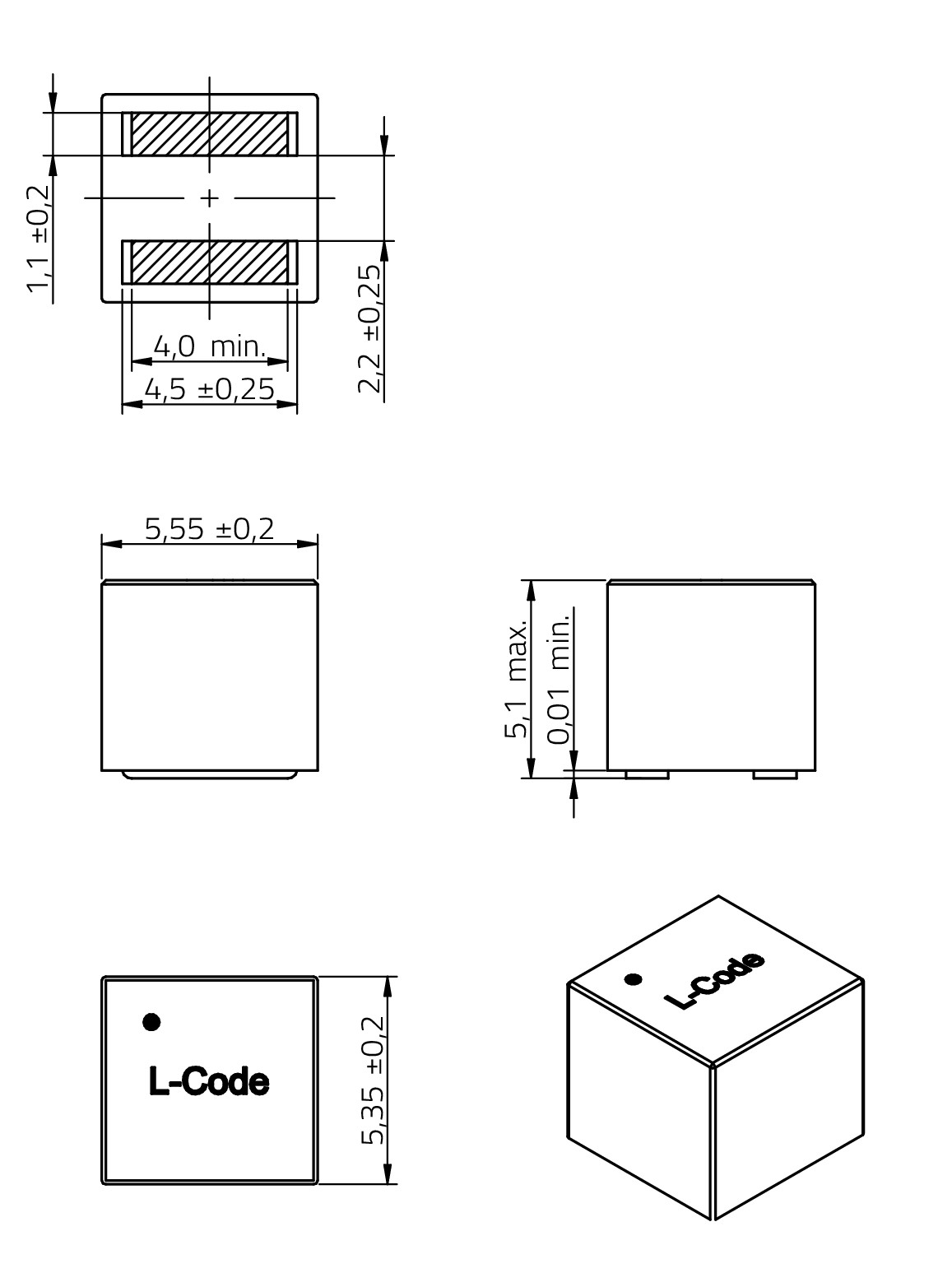

Bauform	L (mm)	W (mm)	H (mm)	Montageart
1090	11.6	10.5	9.1	SMT
1510	16.4	15.4	10	SMT

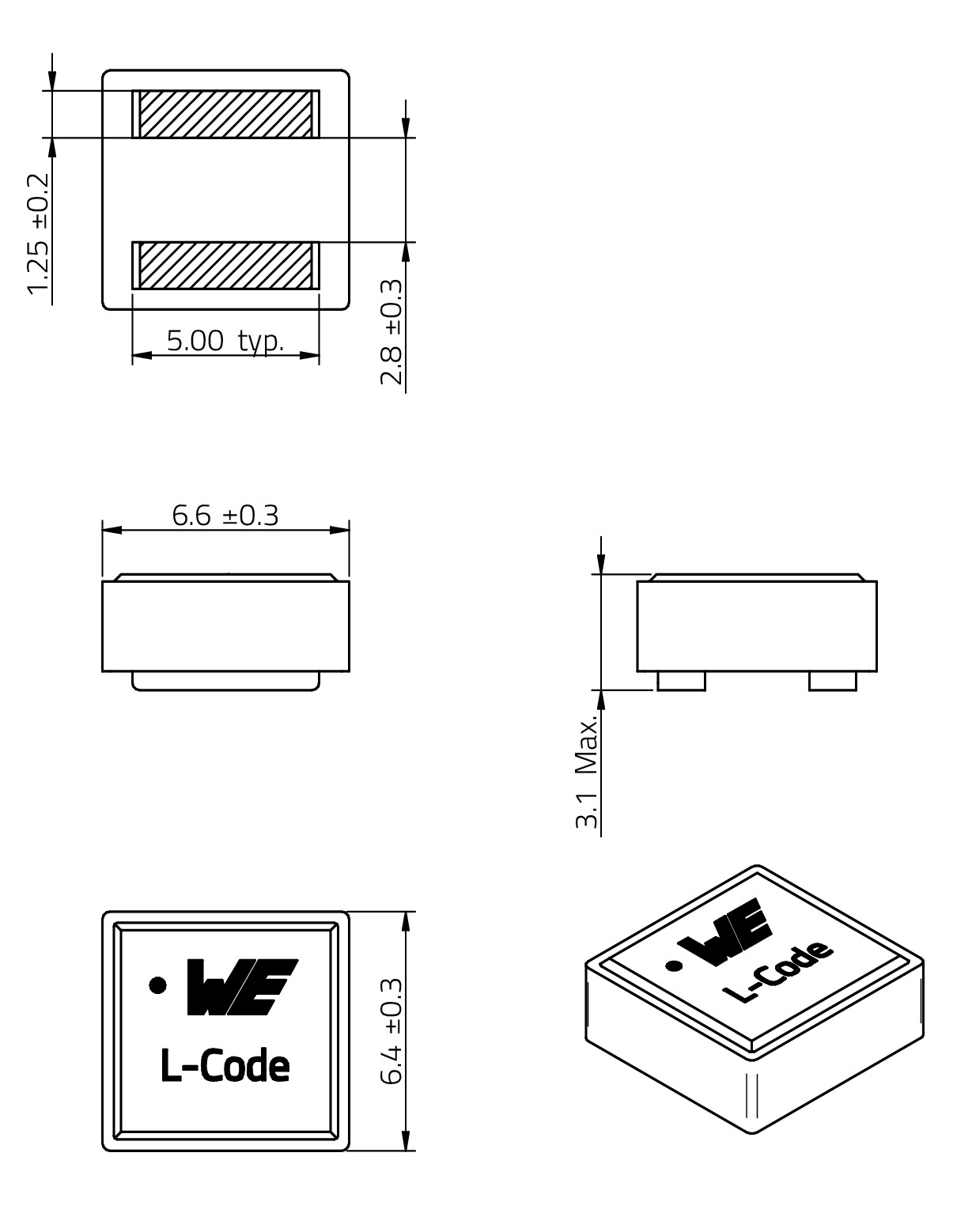

6030	6.65	6.45	3.3	SMT

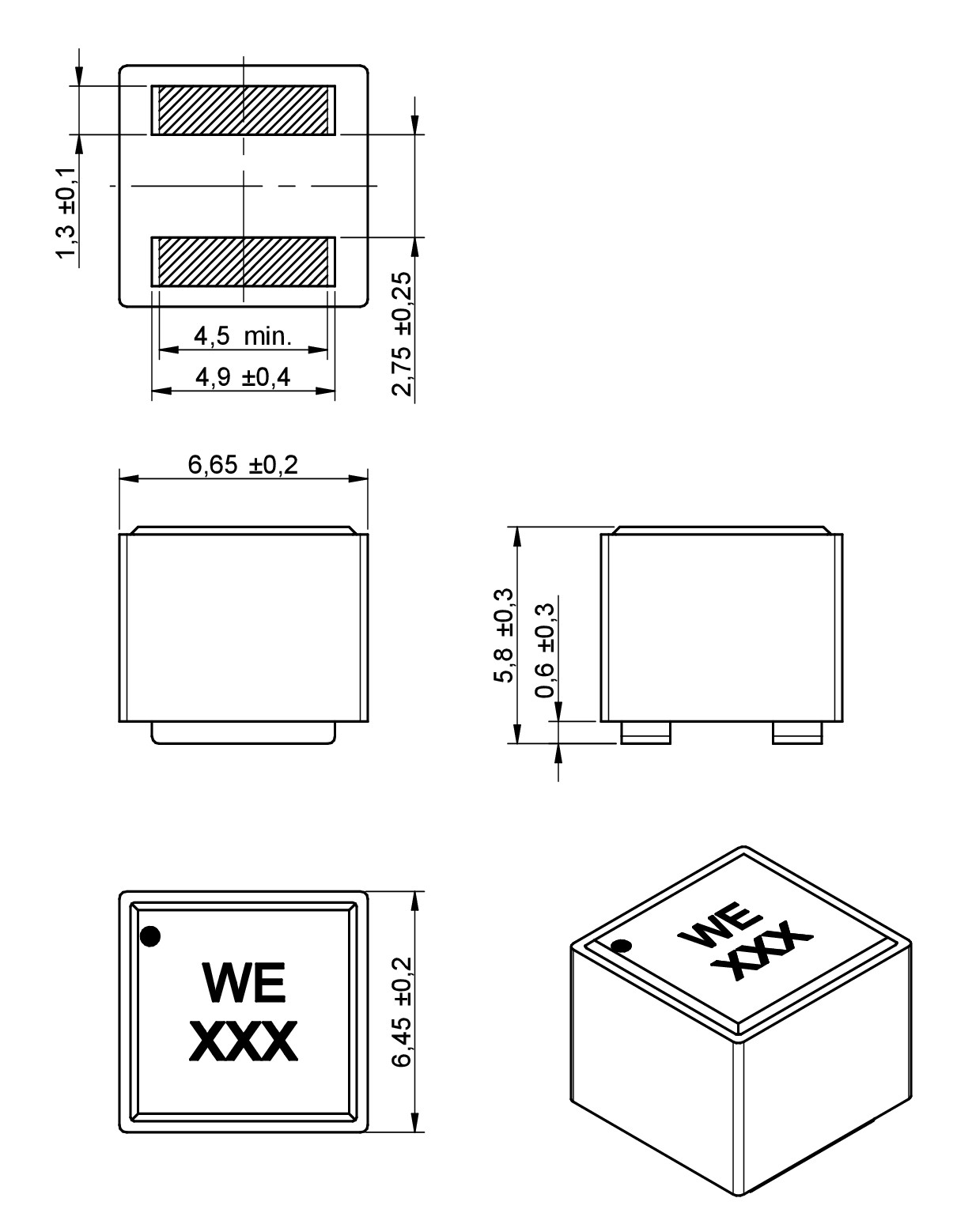

6060	6.65	6.45	6.1	SMT

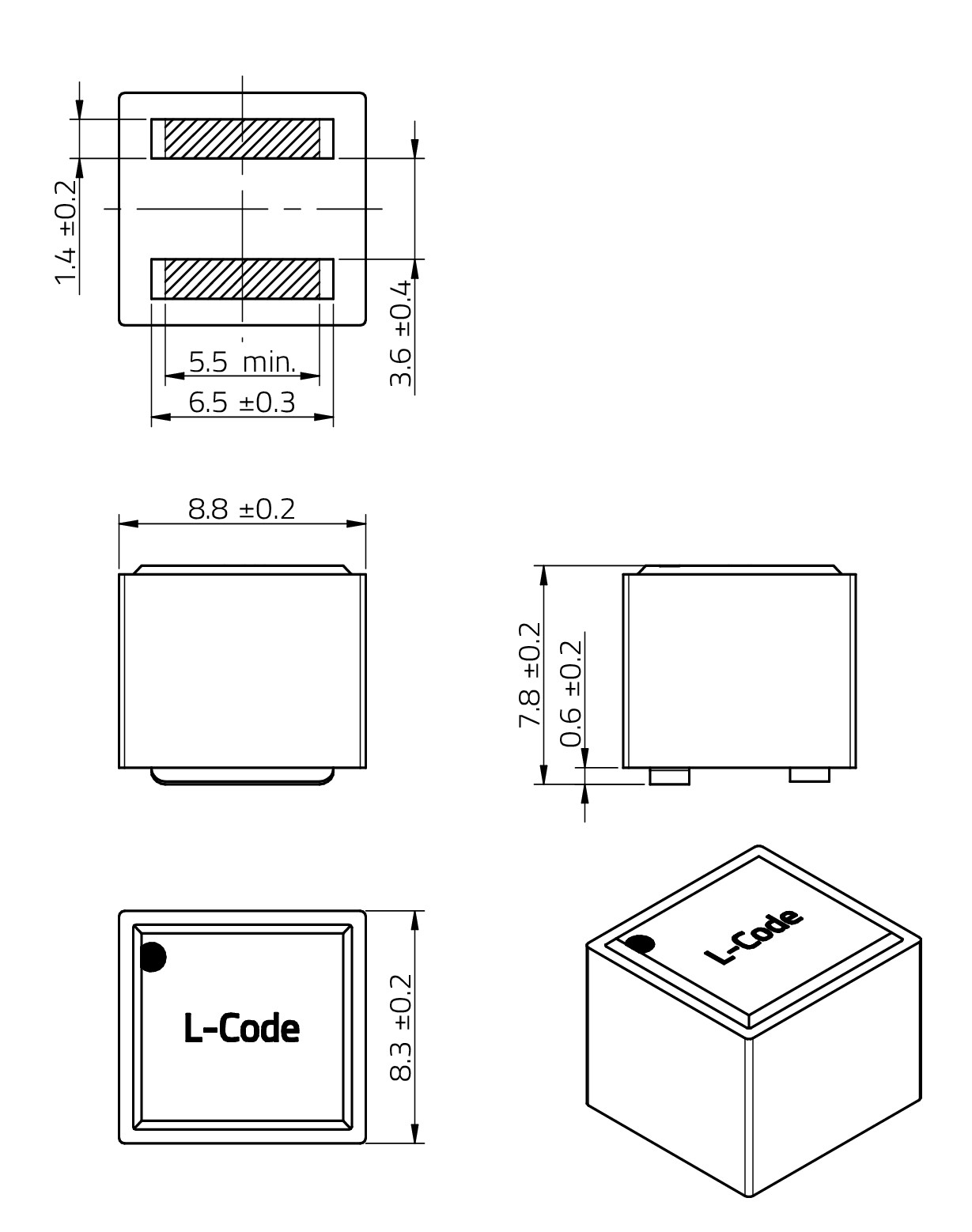

8080	8.8	8.3	8	SMT

LTSpice-Dateien

LT
LTSpice_WE-XHMI (rev22a).zip
|
2.7 KB

Merkmale

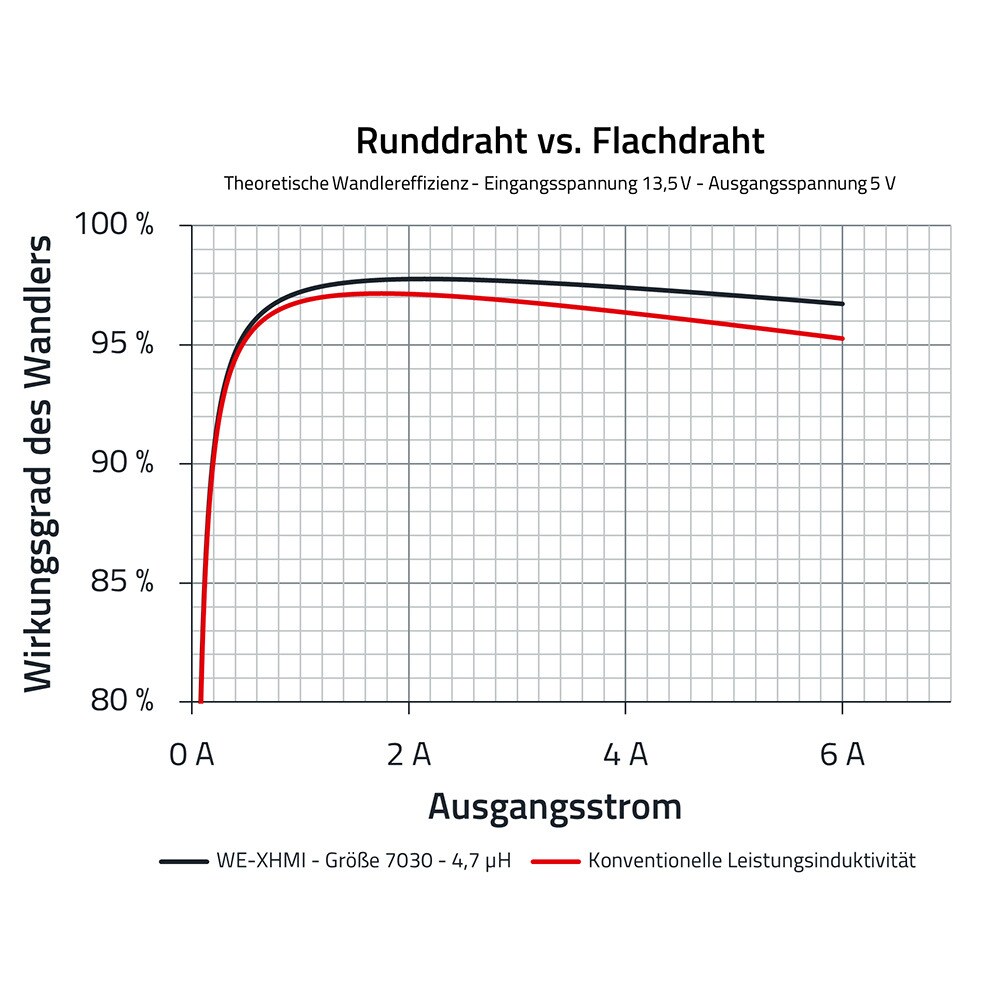

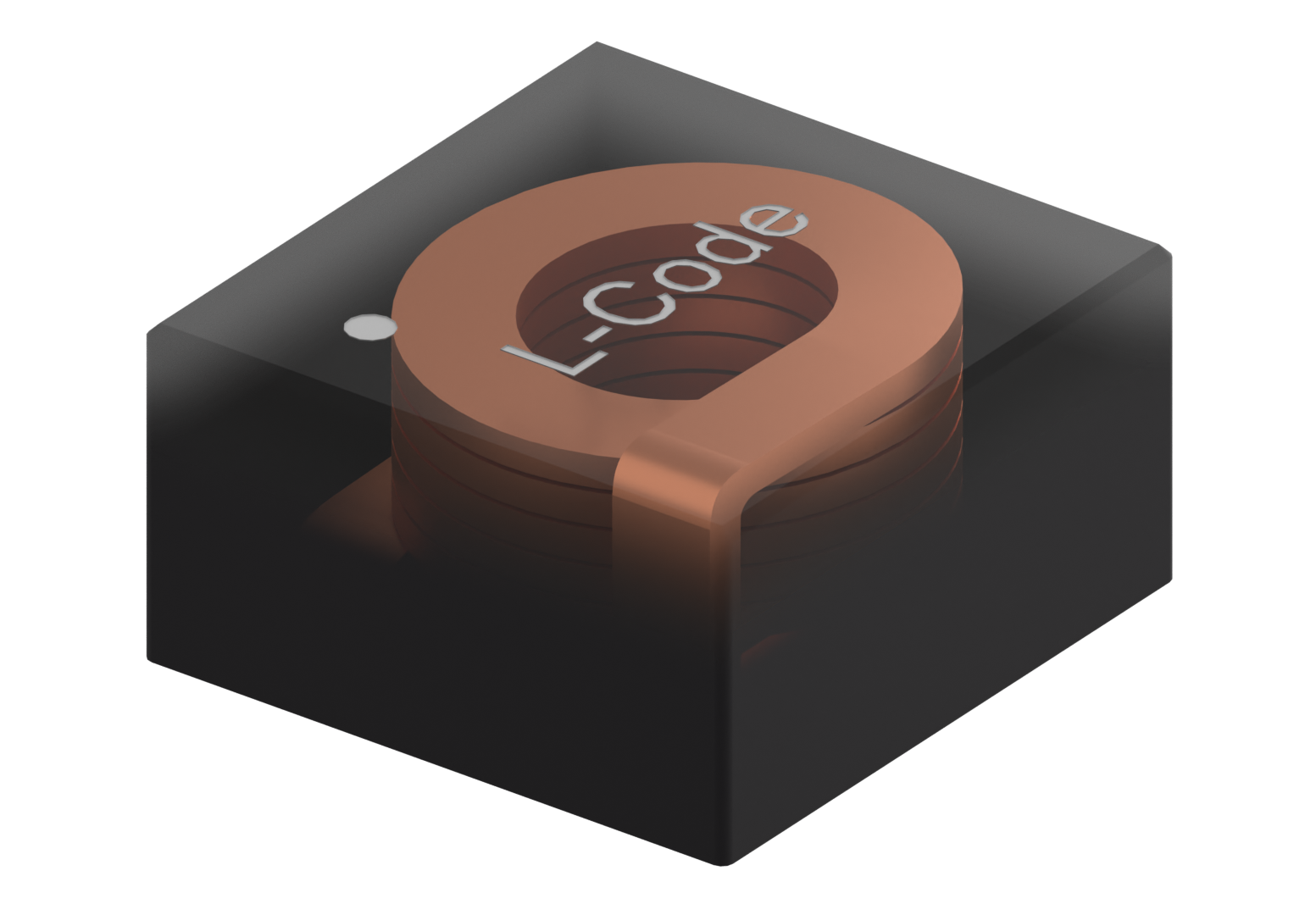

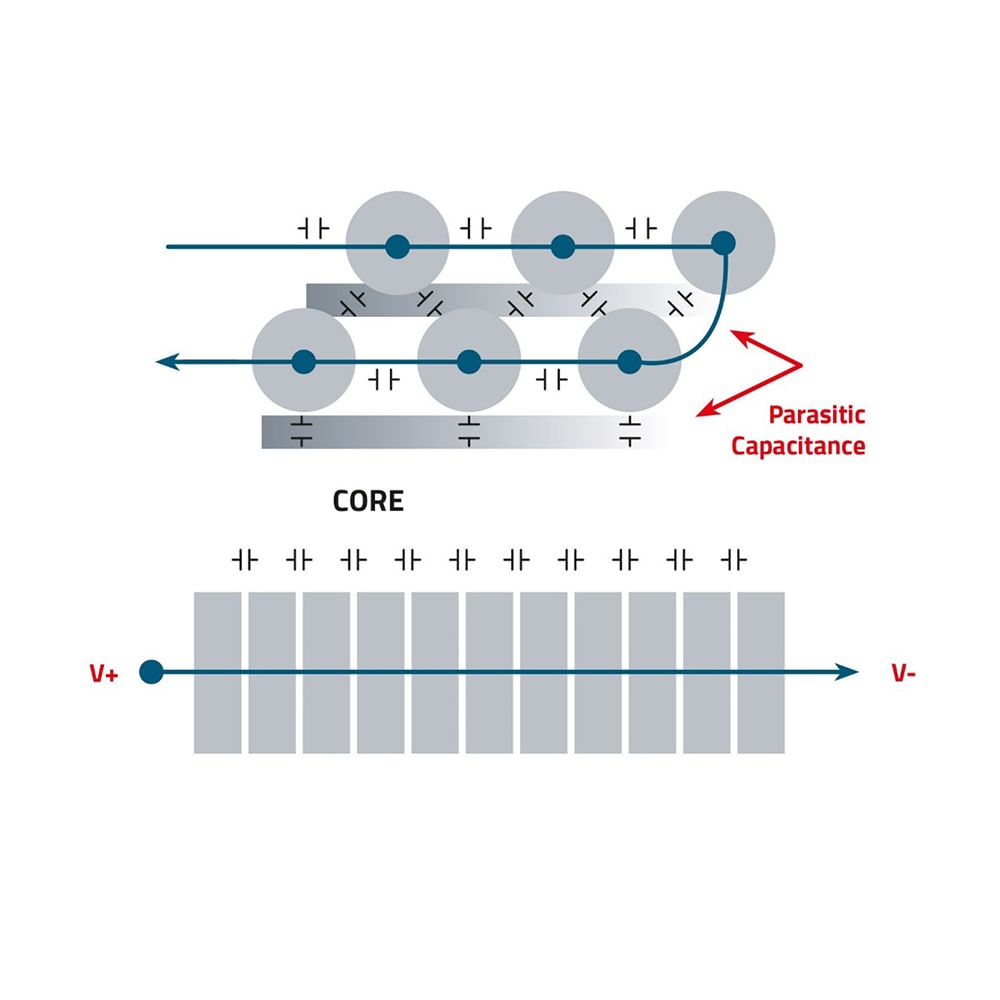

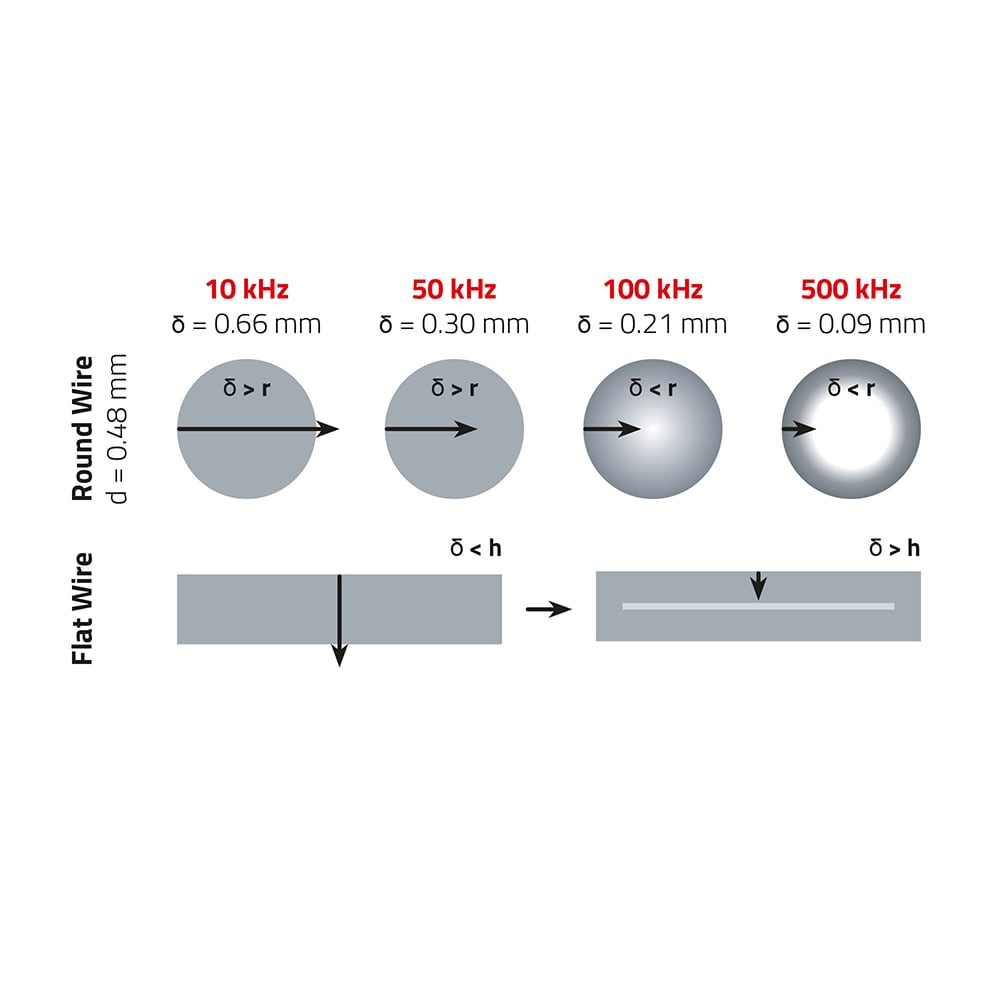

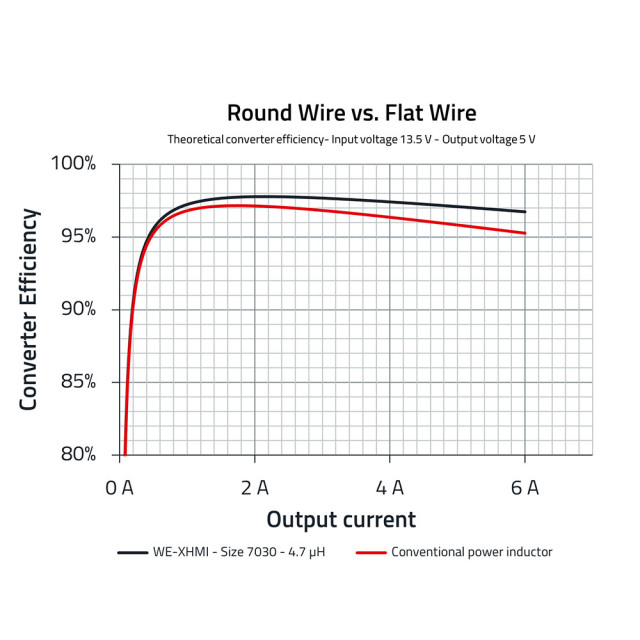

Flachdrahtwicklung für geringe Kupferverluste
Zusammengesetztes Kernmaterial ermöglicht hohe Sättigungsströme
Kompaktes Design
Magnetisch geschirmt
Hohe Stromtragfähigkeit und hohe Sättigungsströme
Geringes Streufeld
Betriebstemperatur: -40°C bis +125°C

Anwendung

DC/DC-Wandler für hohe Ströme in Netzteilen
DC/DC-Wandler für Field Programmable Gate Arrays (FPGA)
Stromversorgungen von mobilen Geräten
Point of Load (POL)-Wandler
Mainboards/ Grafikkarten
CPU/ RAM Stromversorgung
Wifi Kommunikationsgeräte
Filter

Application Notes

ANP049 EMV & Effizienz Optimierung von High Power DC/DC Konvertern
PDF

Artikeldaten

Alle

1090

1510

6030

6060

8080

Artikel Nr.	Datenblatt	Simulation	Downloads	L (µH)	I_RP,40K (A)	I_SAT1 (A)	I_SAT,30% (A)	R_DC (mΩ)	f_res (MHz)	Montageart	Design Kit
744393440015	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	0.15	37	26	56	1.24	191	SMT	–
744393440018	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.18	35.65	24.9	50.6	1.32	169	SMT	7443934
744393440033	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.33	27.35	20	42.9	2.1	113	SMT	7443934
744393440056	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.56	22.75	14.5	30.8	2.9	77	SMT	7443934
744393580068	SPEC	–	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.68	38	26	52.2	1.41	62	SMT	–
74439358010	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	30.25	18.15	38.15	2.1	53	SMT	7443934
74439344010	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	15.75	11	24.95	5.5	59	SMT	7443934
74439346010	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	1	20.95	11	24	3.39	60	SMT	–
74439344012	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.2	14.45	7.7	21.6	6.4	53	SMT	7443934
74439346012	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	1.2	20.5	12	20	3.65	50	SMT	–
74439369015	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	1.5	40.6	19	38.55	1.46	31	SMT	–
74439346015	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	1.5	19.35	10	20.5	3.9	44	SMT	–
74439358015	SPEC	–	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.5	25.1	15	32	2.91	37	SMT	–
74439346018	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	1.8	17.35	9	18.3	4.7	42	SMT	–
74439358022	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.2	21.85	12.55	26.45	3.7	33	SMT	7443934
74439369022	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.2	32.05	15.65	32.1	2.2	28	SMT	7443936
74439344022	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.2	10.85	7.5	16.25	10.5	37	SMT	7443934
74439346022	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	2.2	15.75	8.5	19.5	5.58	37	SMT	–
74439369033	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.3	24.95	15.6	34	3.4	23	SMT	7443936
74439344033	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.3	7.65	6.7	14.5	19.2	31	SMT	7443934
74439346033	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	3.3	10.7	7.5	15	10.83	31	SMT	–
74439358047	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	13.35	7.5	16.65	8.65	22	SMT	7443934
74439369047	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	20	13.6	28.05	5	21	SMT	7443936
74439370047	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	29.7	20.9	47.4	3.1	16	SMT	7443936
74439346047	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	9.6	6.5	13	13	28	SMT	7443934
74439344047	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6030 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6030 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	5.8	3.7	10.5	31	28	SMT	–
74439369056	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.6	18.15	11.1	24.45	5.9	18	SMT	7443936
74439346056	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.6	8.9	5.8	12.1	15	25	SMT	7443934
74439358068	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	10.55	8.5	17.6	13	22	SMT	7443934
74439369068	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	16.3	10.7	23.25	7.16	16	SMT	7443936
74439370068	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	25.3	17.8	40.05	4.1	14	SMT	7443936
74439346068	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	8.1	5.65	11.3	17.6	22	SMT	7443934
74439370082	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	21.35	15	36.4	5.5	11	SMT	7443936
74439346082	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	6.95	4.6	9.3	23	19	SMT	7443934
74439369082	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	13.4	9.4	20.45	10	16	SMT	–
74439358100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	8.5	6.3	13.5	19	17	SMT	7443934
74439370100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	19.6	12.9	31.2	6.4	9	SMT	7443936
74439346100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-6060 (rev1).igs \| 820 KB STP Download_STP_WE-XHMI-6060 (rev1).stp \| 326.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	6.4	5.05	9.7	26.5	18	SMT	7443934
74439369100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	12.7	9.2	20.3	11	14	SMT	–
74439370150	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	15	14.7	10.25	26.1	10.5	8	SMT	7443936
74439346150	SPEC	–	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	15	4.9	3.65	7.4	42	14	SMT	–
74439369150	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	15	10.75	7.2	16.95	14.8	11	SMT	–
74439358150	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-8080 (rev1).igs \| 355 KB STP Download_STP_WE-XHMI-8080 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	15	7.25	5.6	10.7	25	12	SMT	–
74439370220	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	22	13.35	9.1	22.35	12.5	7	SMT	7443936
74439370330	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev22e).IntLib \| 301.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CDS Cadence_WE-XHMI (rev22b).zip \| 1.2 MB EAG Eagle_WE-XHMI (rev22a).lbr \| 50.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev22a).zip \| 9.5 KB SCS Spectre_WE-XHMI (rev23a).mod \| 10.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	10.8	6.8	18.15	18	5	SMT	–

Artikel Nr.	Datenblatt	Simulation
744393440015	SPEC	–
744393440018	SPEC
744393440033	SPEC
744393440056	SPEC
744393580068	SPEC	–
74439358010	SPEC
74439344010	SPEC
74439346010	SPEC	–
74439344012	SPEC
74439346012	SPEC	–
74439369015	SPEC	–
74439346015	SPEC	–
74439358015	SPEC	–
74439346018	SPEC	–
74439358022	SPEC
74439369022	SPEC
74439344022	SPEC
74439346022	SPEC	–
74439369033	SPEC
74439344033	SPEC
74439346033	SPEC	–
74439358047	SPEC
74439369047	SPEC
74439370047	SPEC
74439346047	SPEC
74439344047	SPEC
74439369056	SPEC
74439346056	SPEC
74439358068	SPEC
74439369068	SPEC
74439370068	SPEC
74439346068	SPEC
74439370082	SPEC
74439346082	SPEC
74439369082	SPEC
74439358100	SPEC
74439370100	SPEC
74439346100	SPEC
74439369100	SPEC
74439370150	SPEC
74439346150	SPEC	–
74439369150	SPEC
74439358150	SPEC
74439370220	SPEC
74439370330	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	L (µH)	I_RP,40K (A)	I_SAT1 (A)	I_SAT,30% (A)	R_DC (mΩ)	f_res (MHz)	Montageart	Design Kit	Muster
