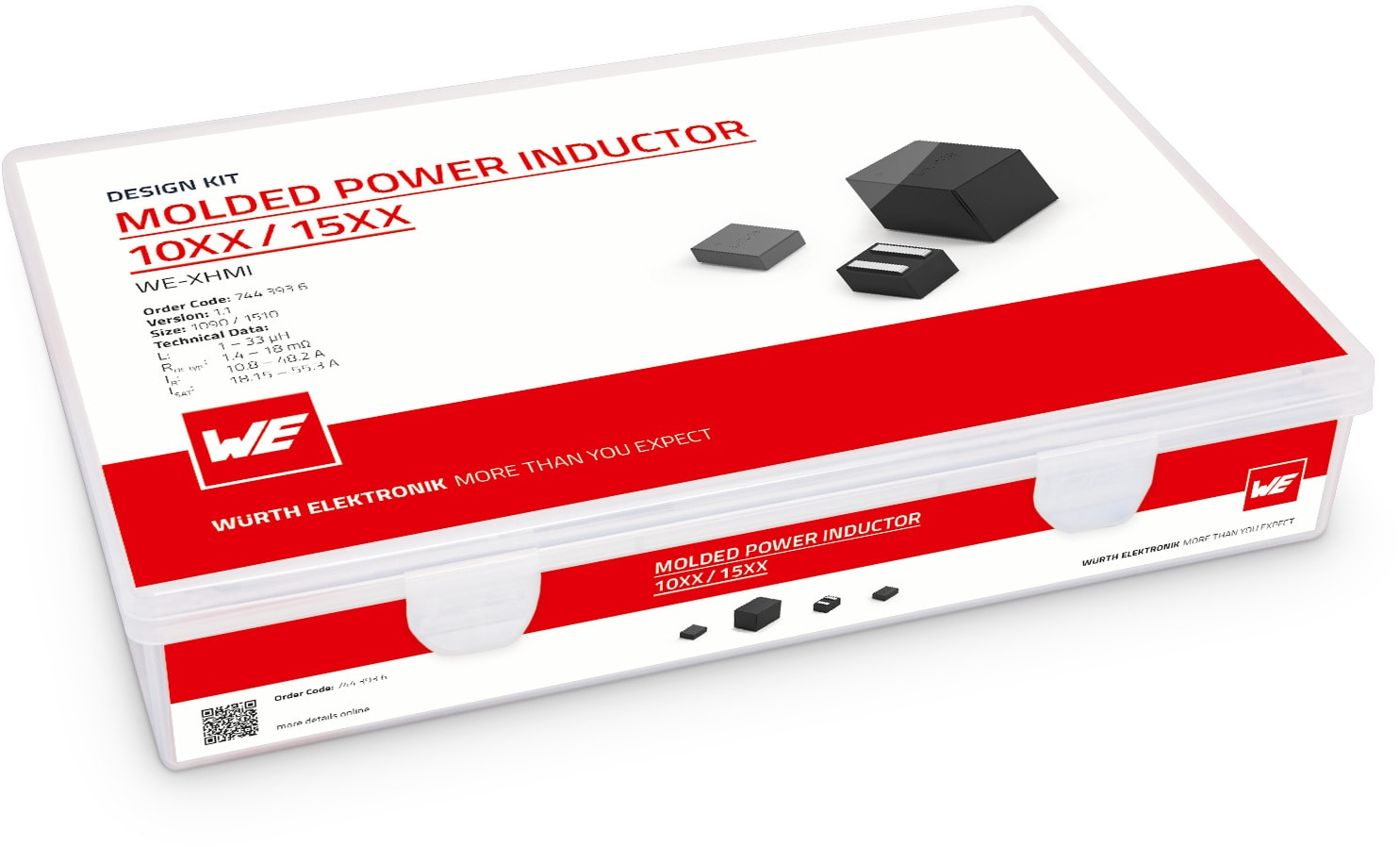

Design Kit WE-XHMI - Molded Power Inductor 10xx/15xx

Inlay herunterladen

Anwendung

DC/DC-Wandler für hohe Ströme in Netzteilen
DC/DC-Wandler für Field Programmable Gate Arrays (FPGA)
Stromversorgungen von mobilen Geräten
Point of Load (POL)-Wandler
Mainboards/ Grafikkarten
CPU/ RAM Stromversorgung
Wifi Kommunikationsgeräte
Filter

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	L(µH)	R_{DC max.}(mΩ)	I_RP,40K(A)	I_SAT,30%(A)	Bauform	Muster
74439369010	WE-XHMI SMT Speicherdrossel, 1 µH, 1.61 mΩ	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB CAD-Dateien ZIP IGS Download_IGS_IndXHMI_74439369010 (rev1).igs \| 820.4 KB STP Download_STP_IndXHMI_74439369010 (rev1).stp \| 242.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität1 µH	Gleichstromwiderstand1.61 mΩ	Performance Nennstrom48.2 A	Sättigungsstrom @ 30%55.3 A	Bauform1090
74439369033	WE-XHMI SMT Speicherdrossel, 3.3 µH, 3.74 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität3.3 µH	Gleichstromwiderstand3.74 mΩ	Performance Nennstrom24.95 A	Sättigungsstrom @ 30%34 A	Bauform1090
74439369047	WE-XHMI SMT Speicherdrossel, 4.7 µH, 5.5 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität4.7 µH	Gleichstromwiderstand5.5 mΩ	Performance Nennstrom20 A	Sättigungsstrom @ 30%28.05 A	Bauform1090
74439370047	WE-XHMI SMT Speicherdrossel, 4.7 µH, 3.41 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität4.7 µH	Gleichstromwiderstand3.41 mΩ	Performance Nennstrom29.7 A	Sättigungsstrom @ 30%47.4 A	Bauform1510
74439369056	WE-XHMI SMT Speicherdrossel, 5.6 µH, 6.49 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität5.6 µH	Gleichstromwiderstand6.49 mΩ	Performance Nennstrom18.15 A	Sättigungsstrom @ 30%24.45 A	Bauform1090
74439369068	WE-XHMI SMT Speicherdrossel, 6.8 µH, 7.88 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität6.8 µH	Gleichstromwiderstand7.88 mΩ	Performance Nennstrom16.3 A	Sättigungsstrom @ 30%23.25 A	Bauform1090
74439370100	WE-XHMI SMT Speicherdrossel, 10 µH, 7.04 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität10 µH	Gleichstromwiderstand7.04 mΩ	Performance Nennstrom19.6 A	Sättigungsstrom @ 30%31.2 A	Bauform1510
74439369100	WE-XHMI SMT Speicherdrossel, 10 µH, 12.1 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität10 µH	Gleichstromwiderstand12.1 mΩ	Performance Nennstrom12.7 A	Sättigungsstrom @ 30%20.3 A	Bauform1090
74439370150	WE-XHMI SMT Speicherdrossel, 15 µH, 11.55 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität15 µH	Gleichstromwiderstand11.55 mΩ	Performance Nennstrom14.7 A	Sättigungsstrom @ 30%26.1 A	Bauform1510
74439369150	WE-XHMI SMT Speicherdrossel, 15 µH, 16.28 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1090 (rev1).igs \| 802.6 KB STP Download_STP_WE-XHMI-1090 (rev1).stp \| 316.6 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität15 µH	Gleichstromwiderstand16.28 mΩ	Performance Nennstrom10.75 A	Sättigungsstrom @ 30%16.95 A	Bauform1090
74439370220	WE-XHMI SMT Speicherdrossel, 22 µH, 13.75 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität22 µH	Gleichstromwiderstand13.75 mΩ	Performance Nennstrom13.35 A	Sättigungsstrom @ 30%22.35 A	Bauform1510
74439370330	WE-XHMI SMT Speicherdrossel, 33 µH, 19.8 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMI (rev25e).IntLib \| 785 KB CDS Cadence_WE-XHMI (rev25b).zip \| 3.1 MB EAG Eagle_WE-XHMI (rev25b).lbr \| 199.2 KB KIC KiCad_WE-XHMI (rev25b).zip \| 853.5 KB ZUK Cadstar_WE-XHMI (rev21b).zip \| 11.3 KB CAD-Dateien ZIP IGS Download_IGS_WE-XHMI-1510 (rev1).igs \| 802.3 KB STP Download_STP_WE-XHMI-1510 (rev1).stp \| 315.9 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMI (rev25b).zip \| 30.5 KB SCS Spectre_WE-XHMI (rev25a).mod \| 39 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-XHMI SMT Speicherdrossel	Induktivität33 µH	Gleichstromwiderstand19.8 mΩ	Performance Nennstrom10.8 A	Sättigungsstrom @ 30%18.15 A	Bauform1510
