WE-CNSW Stromkompensierter SMT Line Filter | Passive Bauelemente

	Bauform	L (mm)	W (mm)	H (mm)	Montageart

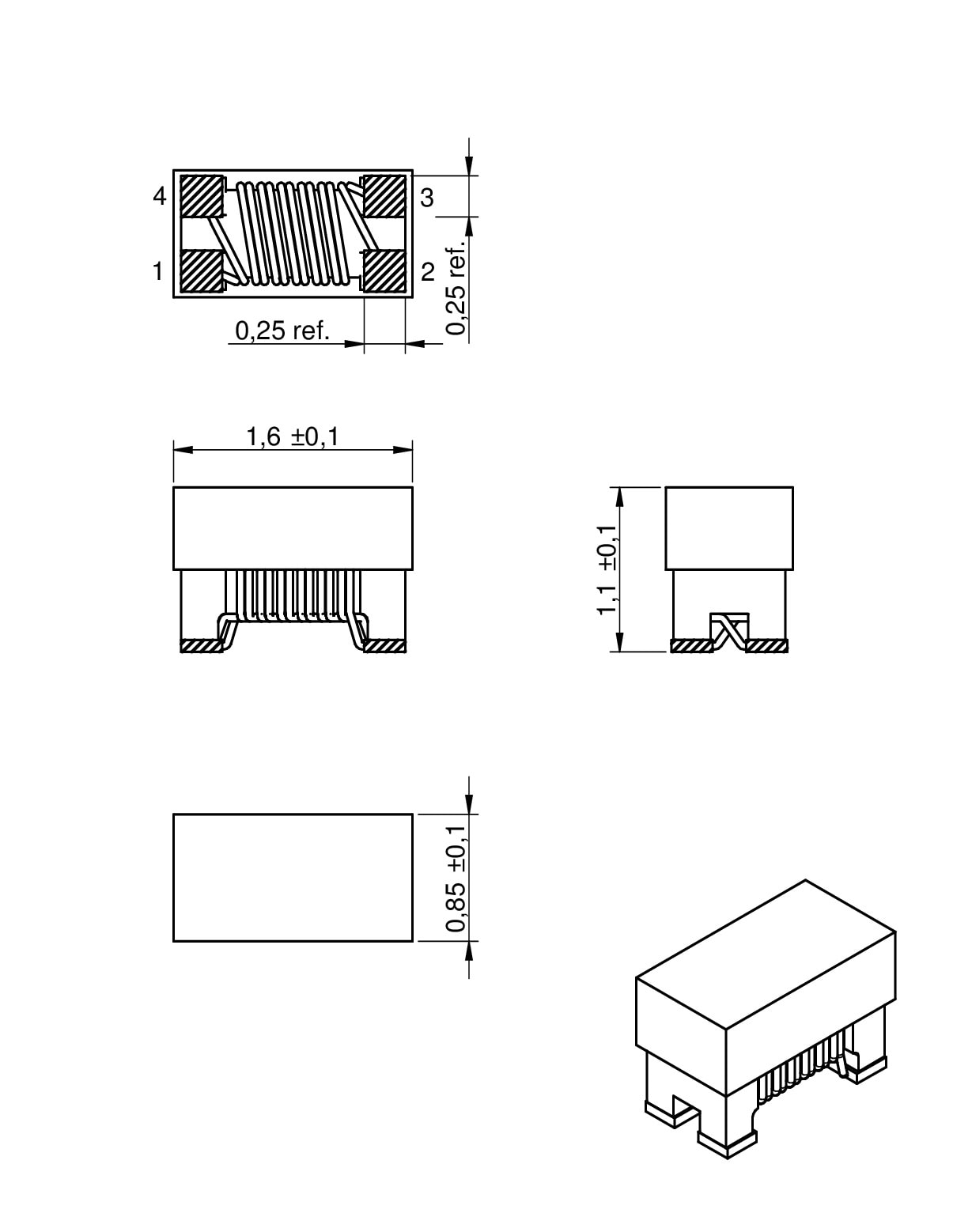

	0603	1.6	0.85	1.1	SMT

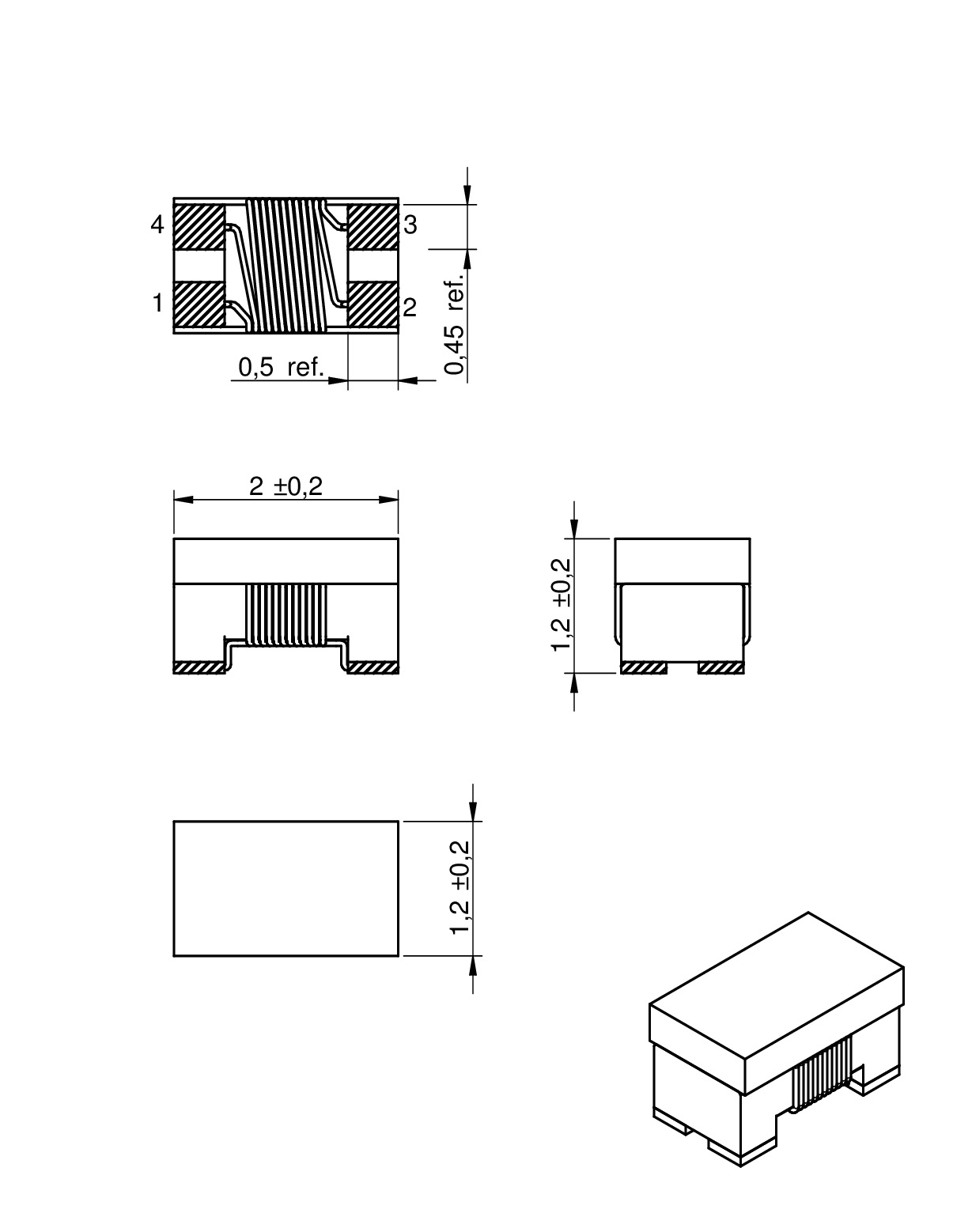

	0805	2	1.2	1.2	SMT

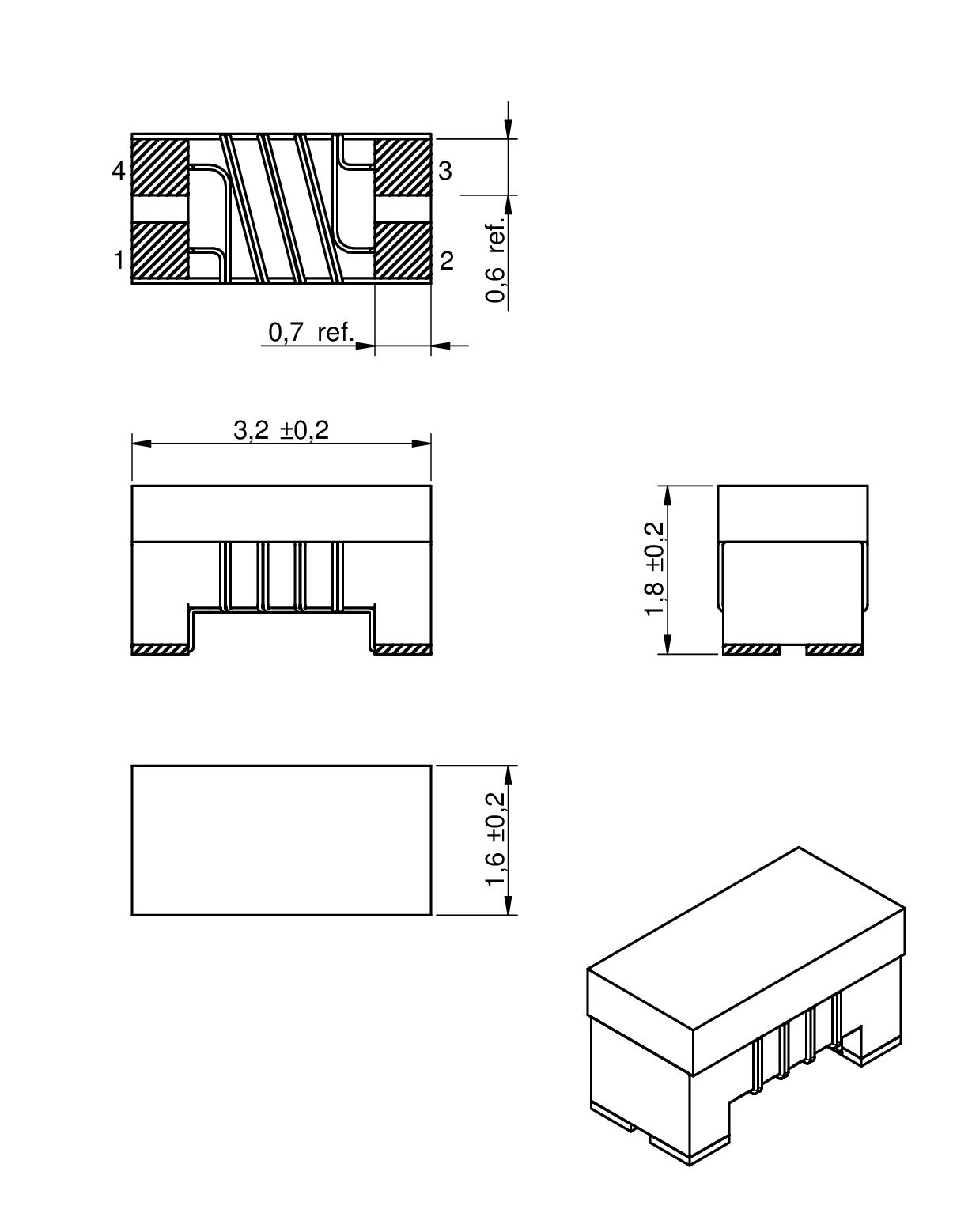

	1206	3.2	1.6	1.8	SMT

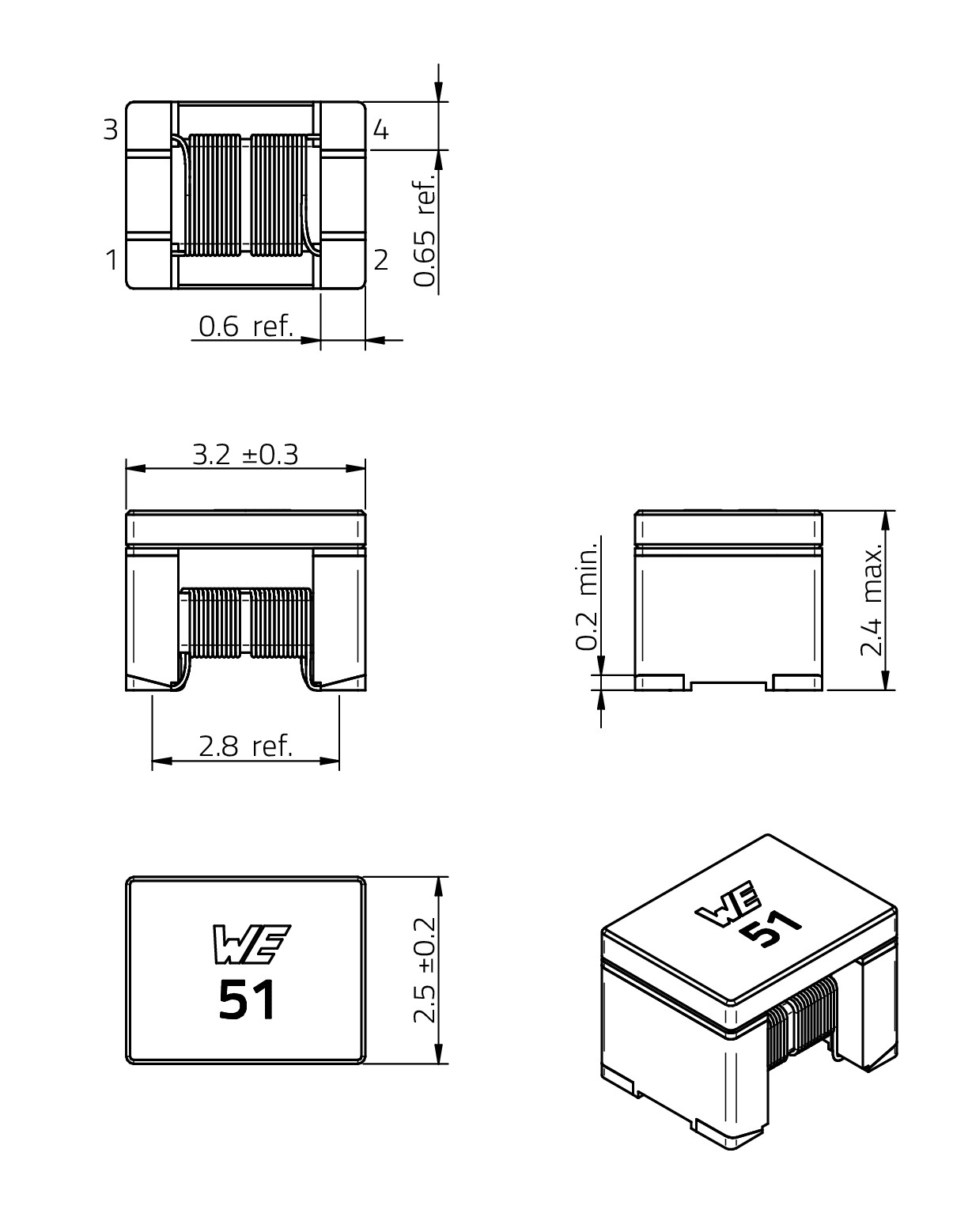

NEU	1210	3.2	2.5	2.4	SMT

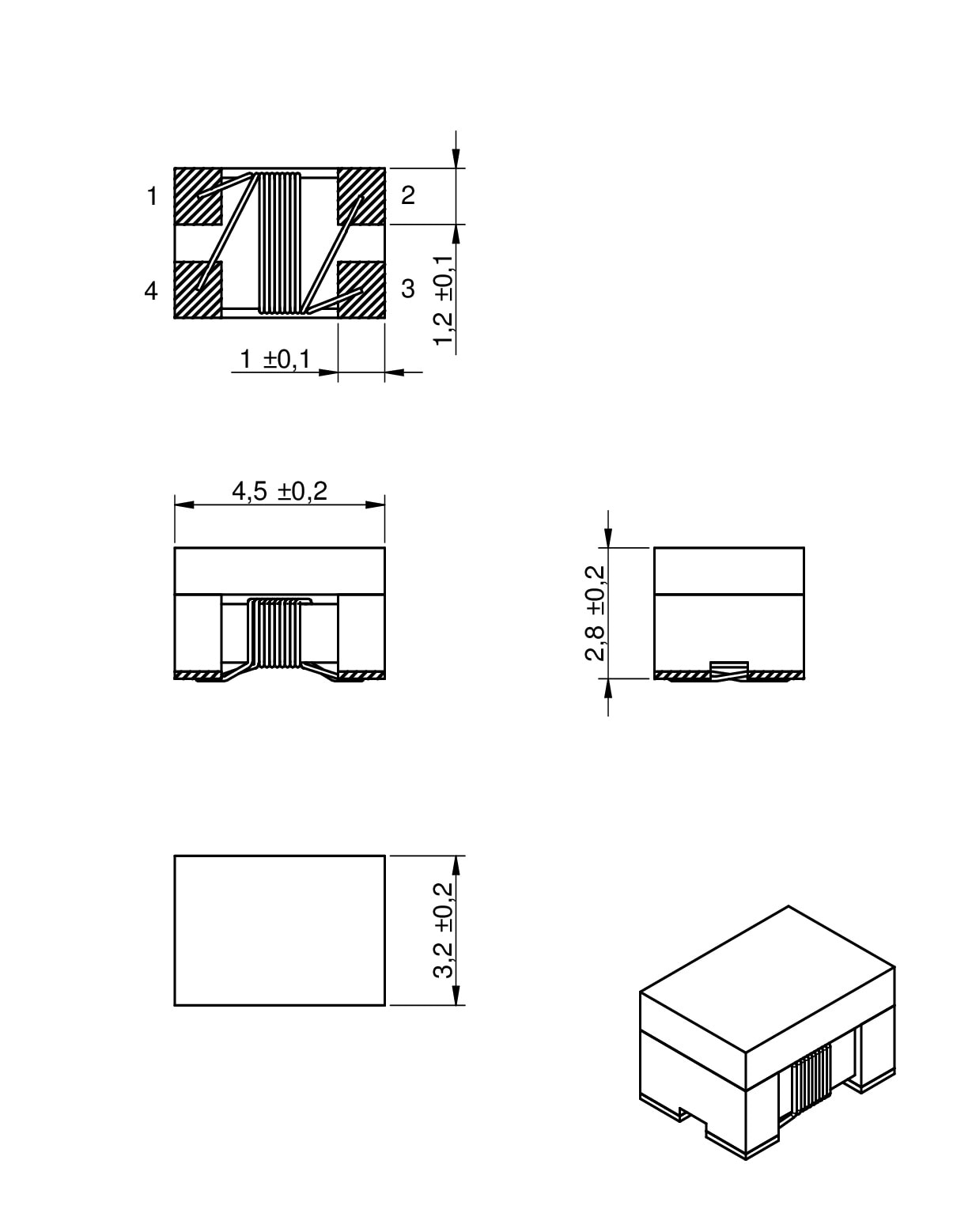

	1812	4.5	3.2	2.8	SMT

LTSpice-Dateien

LT
LTSpice_WE-CNSW (rev25a).zip
|
6.1 KB

Merkmale

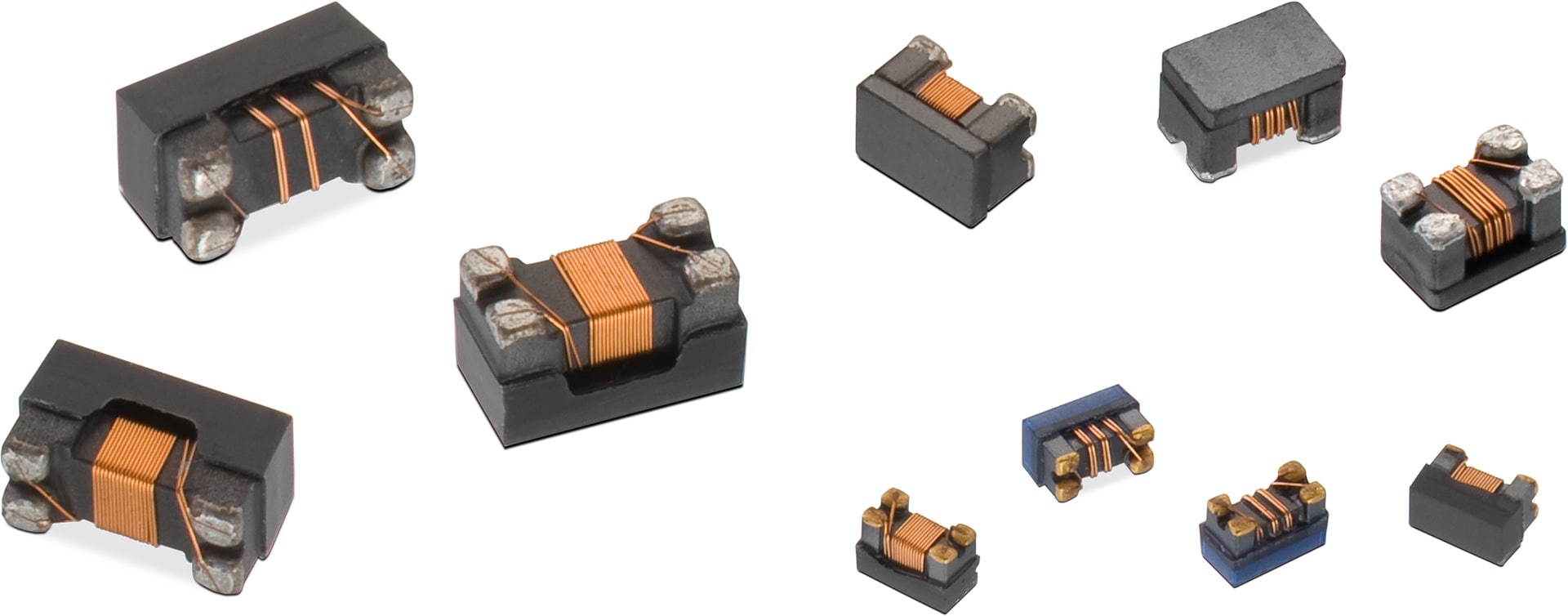

Stromkompensierter Datenleitungsfilter
Große Gleichtaktdämpfung
Geringe Beeinflussung des Nutzsignals
Klimakategorie 40/105/21 (Bauform 0603)
Klimakategorie 40/125/21 (Bauform 0805/1206/1812)

Referenzdesigns

RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

USB 2.0
IEEE 1394 (Firewire)
LVDS
High-Speed Datenleitungen
LAN
Size 1812: Empfohlen für CAN bus und CAN FD

Application Notes

One Pair is all you need.

Das Single Pair Ethernet steht für eine neue Art der Datenübertragung. Im Unterschied zum Multipair Ethernet werden nur zwei Adern gebraucht.

Video und mehr

Artikeldaten

Alle

0603

0805

1206

1210

1812

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	L (µH)	Z @ 10 MHz (Ω)	Z @ 100 MHz (Ω)	I_R (mA)	R_{DC max.} (Ω)	V_R (V)	V_T (V (AC))	Anwendung	Design Kit	Filter Bag	Filter Stick
744230220	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0603_cnsw (rev1).igs \| 2.9 MB STP WE-CNSW_0603_cnsw (rev1).stp \| 659.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.027	–	22	800	0.08	50	125	High Speed Data Lines	744230	–	–
744230450	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0603_cnsw (rev1).igs \| 2.9 MB STP WE-CNSW_0603_cnsw (rev1).stp \| 659.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.056	–	45	650	0.11	50	125	High Speed Data Lines	744230	–	–
744230900	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0603_cnsw (rev1).igs \| 2.9 MB STP WE-CNSW_0603_cnsw (rev1).stp \| 659.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.134	–	90	550	0.145	50	125	USB 2.0	744230	–	–
744230121	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0603_cnsw (rev1).igs \| 2.9 MB STP WE-CNSW_0603_cnsw (rev1).stp \| 659.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.146	–	120	450	0.175	50	125	IEEE 1394 / Firewire 400 Mbps	744230	–	–
744230181	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0603_cnsw (rev1).igs \| 2.9 MB STP WE-CNSW_0603_cnsw (rev1).stp \| 659.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.22	–	180	400	0.21	50	125	IEEE 1394 / Firewire 400 Mbps	744230	–	–
744230251	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0603_cnsw (rev1).igs \| 2.9 MB STP WE-CNSW_0603_cnsw (rev1).stp \| 659.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.279	–	250	350	0.28	50	125	High Speed Data Lines	744230	–	–
744231061	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.088	–	67	400	0.25	50	125	High Speed Data Lines	744230	–	–
744231091	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.131	–	90	370	0.3	50	125	USB 2.0	744230	82931061 82931101	82931060 82931100
744231121	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.166	–	120	370	0.3	50	125	IEEE1394/Firewire 400 Mbps	744230	–	–
744231181	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.252	–	180	330	0.35	50	125	IEEE1394/Firewire 400 Mbps	744230	–	–
744231261	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.367	–	260	300	0.4	50	125	High Speed Data Lines	744230	–	–
744231371	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_0805_CNSW (rev1).igs \| 1.6 MB STP WE-CNSW_0805_CNSW (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.478	–	370	280	0.45	50	125	IEEE1394/Firewire 400 Mbps	744230	–	–
744232090	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP 3D 3D_WE-CNSW-1206 (rev1).pdf \| 331.4 KB IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	0.111	–	90	370	0.3	50	125	USB 2.0	744230	829993BAG 829999BAG	829999STICK
744232161	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	0.196	–	160	340	0.4	50	125	IEEE1394/Firewire 400 Mbps	744230	–	–
744232261	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	0.304	–	260	310	0.5	50	125	–	744230	–	–
744232601	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	0.3621	–	600	260	0.8	50	125	–	744230	–	–
744232102	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	1.263	–	1000	230	1	50	125	–	744230	–	–
744232222	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2.578	–	2200	200	1.2	50	125	–	744230	–	–
744235900	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	0.3	–	90	2000	0.05	60	125	–	744230	–	–
744235601	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	1	–	600	1200	0.1	60	125	–	744230	–	–
744235801	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	1.3	–	800	1000	0.12	60	125	–	744230	–	–
744235110	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	11	–	5000	450	0.8	60	125	–	744230	–	–
744235220	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	22	–	8000	250	2.65	60	125	–	744230	–	–
744235510	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	51	3000	–	200	1	60	125	CAN	–	–	–
744235101	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	100	5000	–	150	2	60	125	–	–	–	–
744232101	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	105.3	6000	–	90	5.5	50	125	–	–	–	–
744235251	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS WE-CNSW_1812_CNSW (rev1).igs \| 2.2 MB STP WE-CNSW_1812_CNSW (rev1).stp \| 572.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	250	10000	–	200	1.6	60	125	–	–	–	–
744234510	SPEC	–	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	51	2800	–	400	1.1	50	125	CAN	–	–	–
744234101	SPEC	–	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25a).zip \| 5.9 MB EAG Eagle_WE-CNSW (rev25a).lbr \| 47.9 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25a).zip \| 12.4 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	100	5500	–	200	3	50	125	CAN	–	–	–

Artikel Nr.	Datenblatt	Simulation
744230220	SPEC
744230450	SPEC
744230900	SPEC
744230121	SPEC
744230181	SPEC
744230251	SPEC
744231061	SPEC
744231091	SPEC
744231121	SPEC
744231181	SPEC
744231261	SPEC
744231371	SPEC
744232090	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744232161	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744232261	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744232601	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744232102	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744232222	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744235900	SPEC
744235601	SPEC
744235801	SPEC
744235110	SPEC
744235220	SPEC
744235510	SPEC
744235101	SPEC
744232101	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
744235251	SPEC
744234510	SPEC	–
744234101	SPEC	–

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	L (µH)	Z @ 10 MHz (Ω)	Z @ 100 MHz (Ω)	I_R (mA)	R_{DC max.} (Ω)	V_R (V)	V_T (V (AC))	Anwendung	Design Kit	Filter Bag	Filter Stick	Muster

Höchste Zuverlässigkeit in Bezug auf

EMV-Verträglichkeit
Lötbarkeit
Feuchtigkeitseinflüsse
Temperatureinflüsse

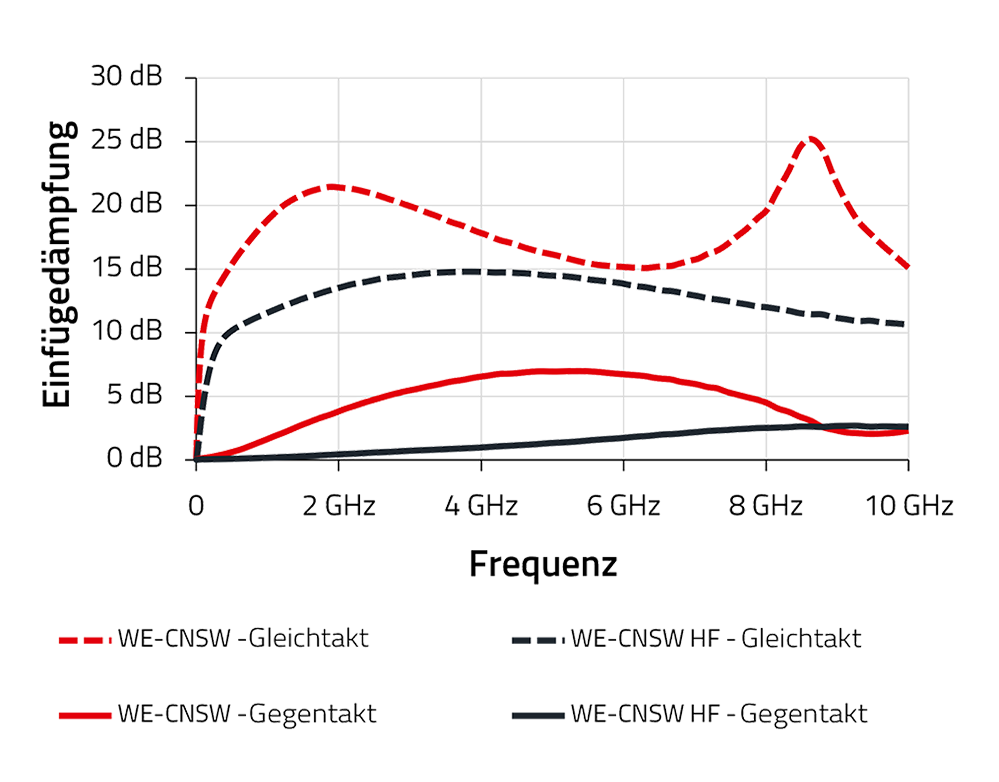

Während die WE-CNSW Produktserie bis zu USB 2.0-Schnittstellen arbeitet, wurde die WE-CNSW HF für ein breiteres Frequenzband entwickelt und ist damit für neuste Hochgeschwindigkeitsschnittstellen geeignet.

WE-CNSW HF Serie

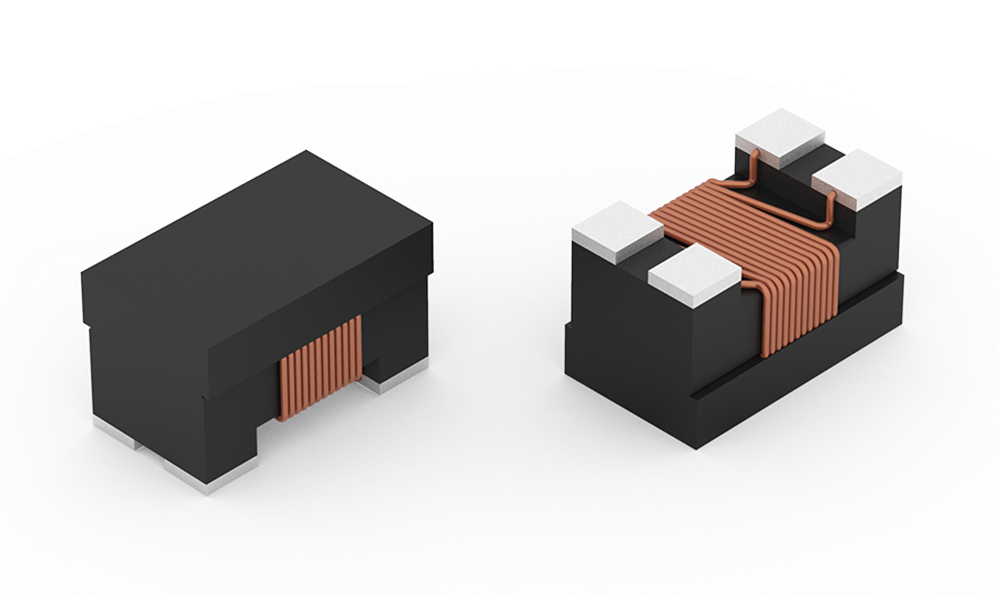

Dank des vollautomatischen Prozesses kann eine hohe Windungssymmetrie und eine gleichbleibend hohe Qualität erreicht werden. Die Windungssymmetrie sorgt für geringe parasitäre Effekte und damit für eine hohe Signalintegrität.

Gleich- und Gegentaktverhalten

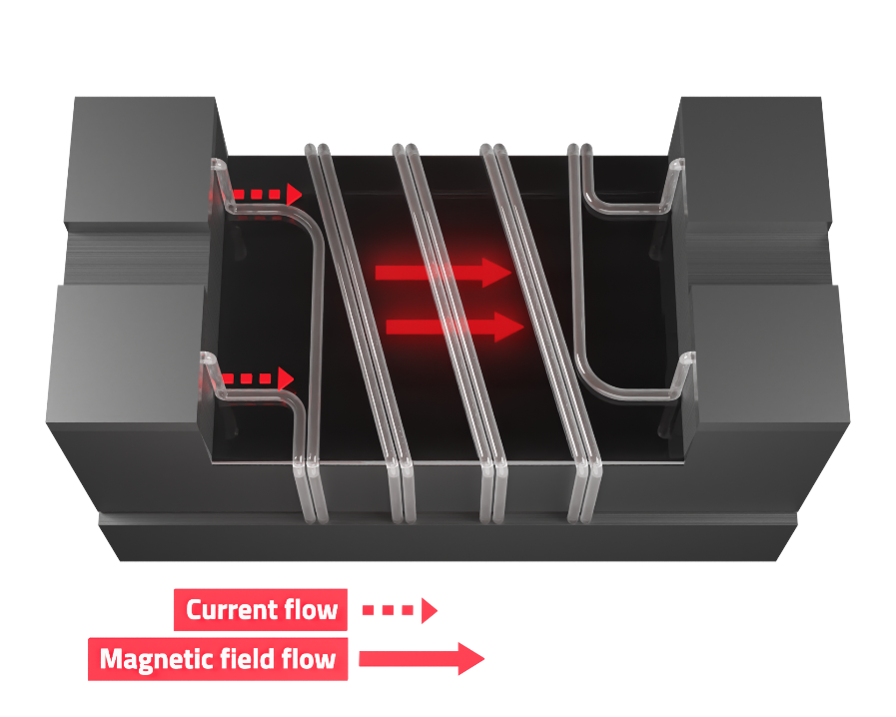

Wenn die Gleichtaktkomponente eines Signals versucht, durch die Drossel zu gelangen, stößt sie auf eine hohe Impedanz. Dies wird durch die Magnetisierung des Kerns und die daraus resultierende Gegeninduktivität in der Spule verursacht.

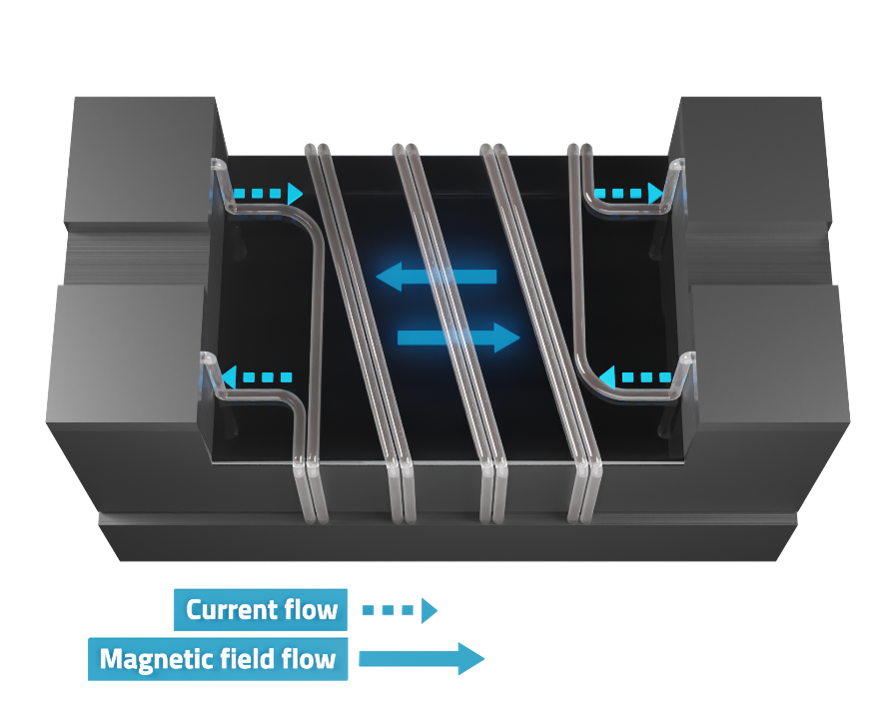

Im Gegensatz zum Gleichtaktverhalten sieht das Gegentaktsignal in der Drossel nahezu keine Impedanz, was sich durch die Magnetfeldkompensation im Kern erklären lässt. Wenn der Kern nicht magnetisiert ist, gibt es keine Gegeninduktivität, so dass das Nutzsignal durchgelassen wird.

Beschleunigen Sie den Design-in Prozess!

Die folgenden Tools und Bibliotheken erleichtern Ihnen die Suche und Auswahl von Bauteilen

Die Online-Plattform für einfache Bauteilauswahl, Simulation und Design-In mit hochpräzisen Bauteil- und Schaltungsmodellen.

Gleichtaktdämpfung und -impedanz
Gegentaktdämpfung und -impedanz

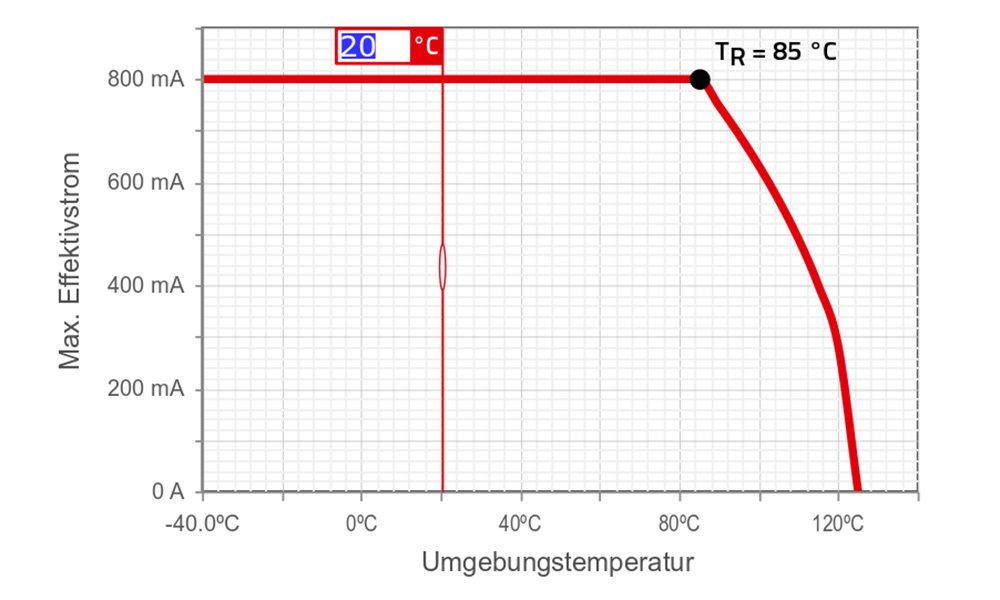

Temperatur-Derating

REDEXPERT

EDA-Modelle: Altium, Cadstar, Cadence und Eagle
CAD-Dateien: IGS und STP

S-Parameter, gemessen mit 4 Ports und hochgenauer Messtechnik
Pspice
LTspice

Mehr Tools und Support

: Mit dem Würth Elektronik Application Guide finden Sie nützliche Informationen über Schnittstellen wie USB, Ethernet, LVDS und einige mehr.
Oder nutzen Sie eine der verschiedenen Möglichkeiten, mit uns in Kontakt zu treten. Wenden Sie sich mit Ihren Fragen gerne an uns. Unsere technischen Spezialisten stehen Ihnen mit Rat und Tat zur Seite.
Applikationen & Branchen Guide

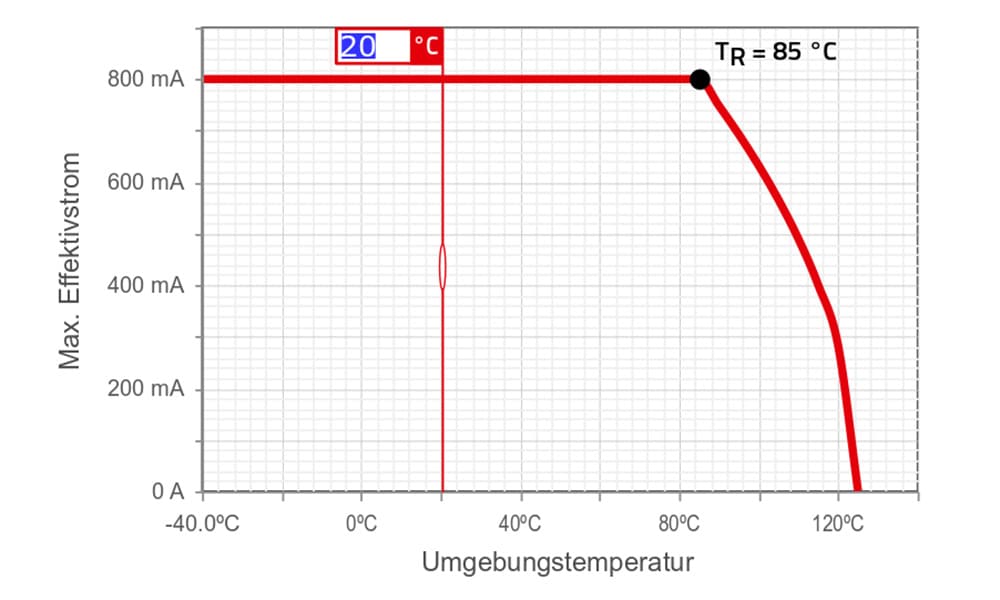

: Prüfen Sie die Datenblätter nach der Betriebstemperatur. Alle Derating-Kurven für unsere Gleichtaktdrosseln finden Sie in REDEXPERT.
T_R = Nenntemperatur
T_max = Obergrenze der Betriebstemperatur und max. zulässige Temperatur
ΔT = T_max – T_R
Anwendungsbeispiel:
Die maximale Umgebungstemperatur bei maximaler Strombelastbarkeit beträgt 85 °C, darüber sinkt die Strombelastbarkeit. Für eine höhere Umgebungstemperatur kann der Maximalstrom mit Hilfe des Chartmarkers leicht aus der Derating-Kurve abgelesen werden.
Zu REDEXPERT

Die bifilare Wicklung weist die geringste Dämpfung im Gegentaktbetrieb auf. Diese Drosseln werden für Datenleitungen empfohlen, bei denen eine hohe Isolierung nicht erforderlich ist und Hochgeschwindigkeitssignale übertragen werden.

Die sektionale Wicklung zeigt die höchste Dämpfung im Gegentaktbetrieb. Diese Drosseln werden für Stromleitungen empfohlen, bei denen eine hohe Isolierung erforderlich ist und die Stromabgabe bei niedriger Frequenz erfolgt.
