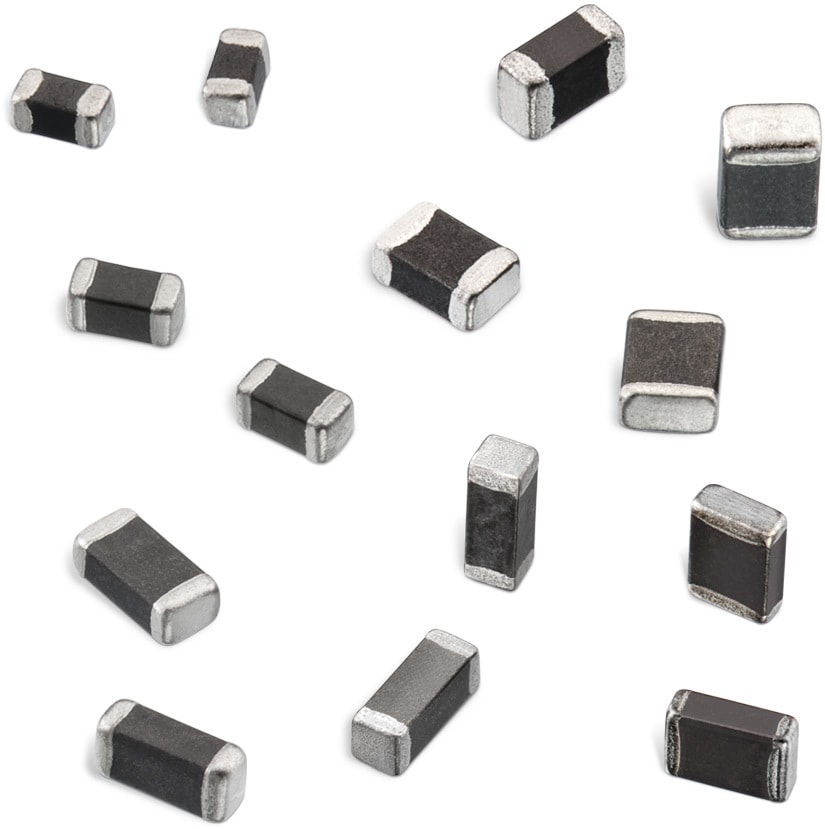

WE-CBF SMT-Ferrit ERWEITERT

Multi-purpose Ferrite

 Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Fl
(mm)
Montageart

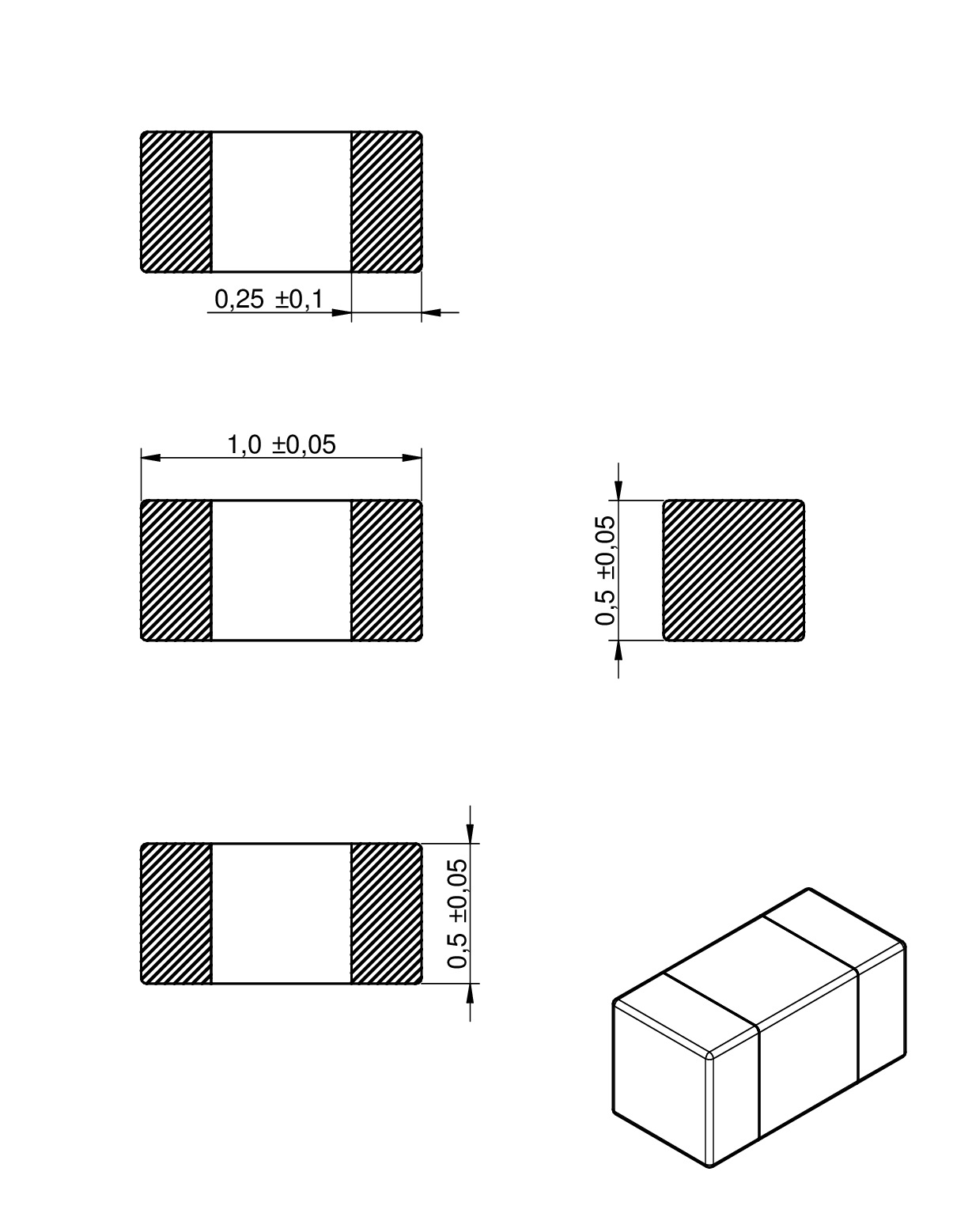

0402 1 0.5 0.5 0.25 SMT

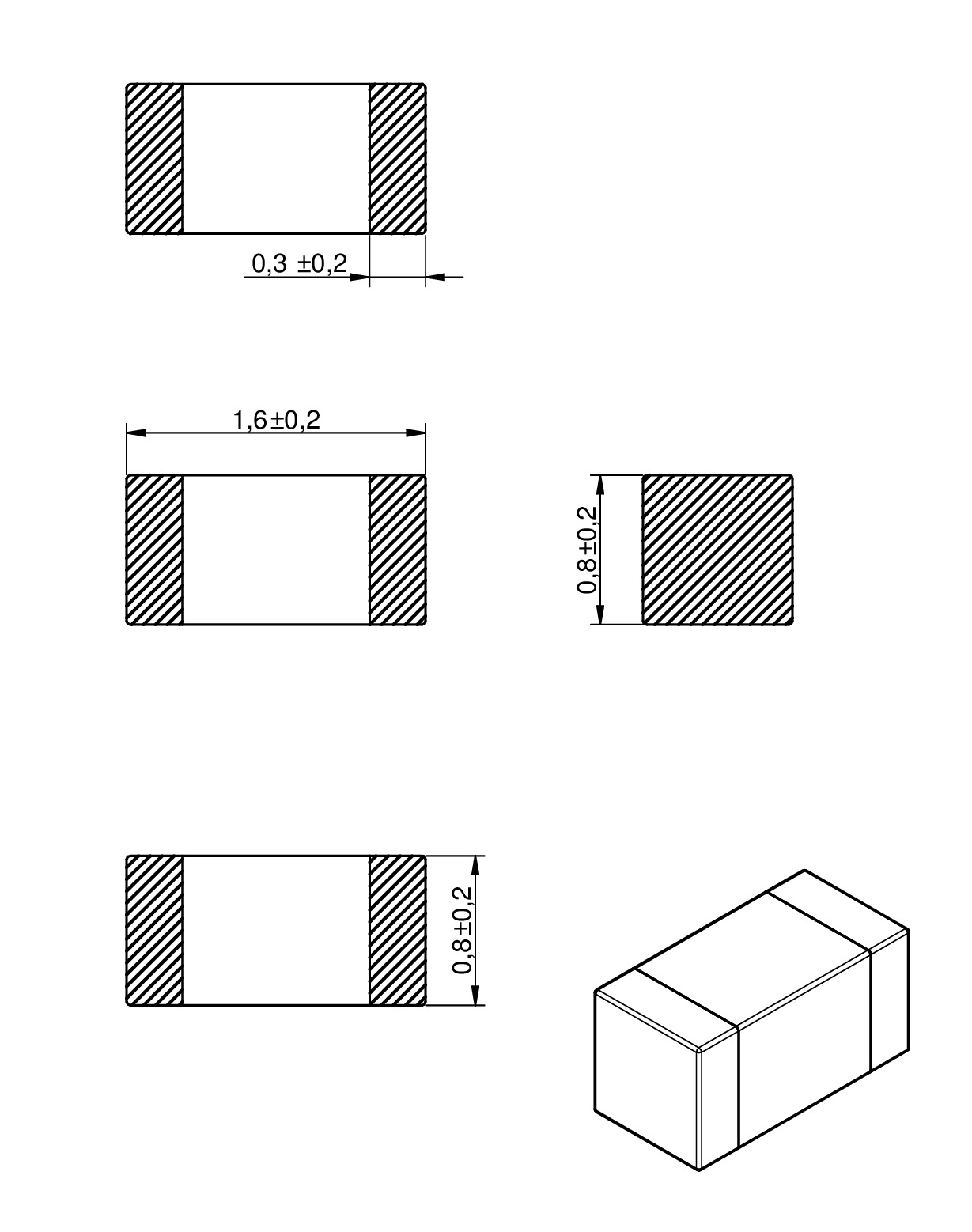

0603 1.6 0.8 0.8 0.3 SMT

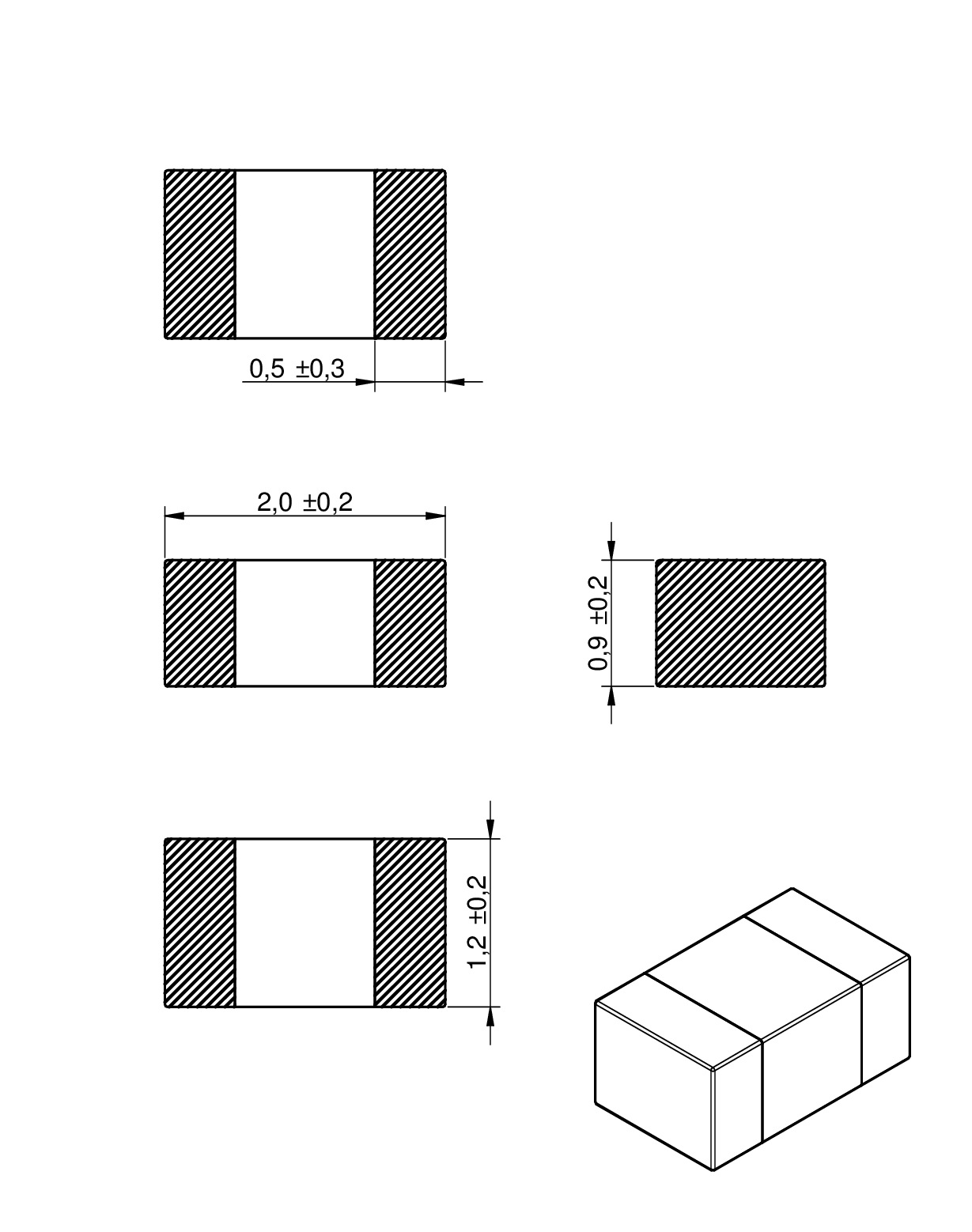

0805 2 1.2 0.9 0.5 SMT

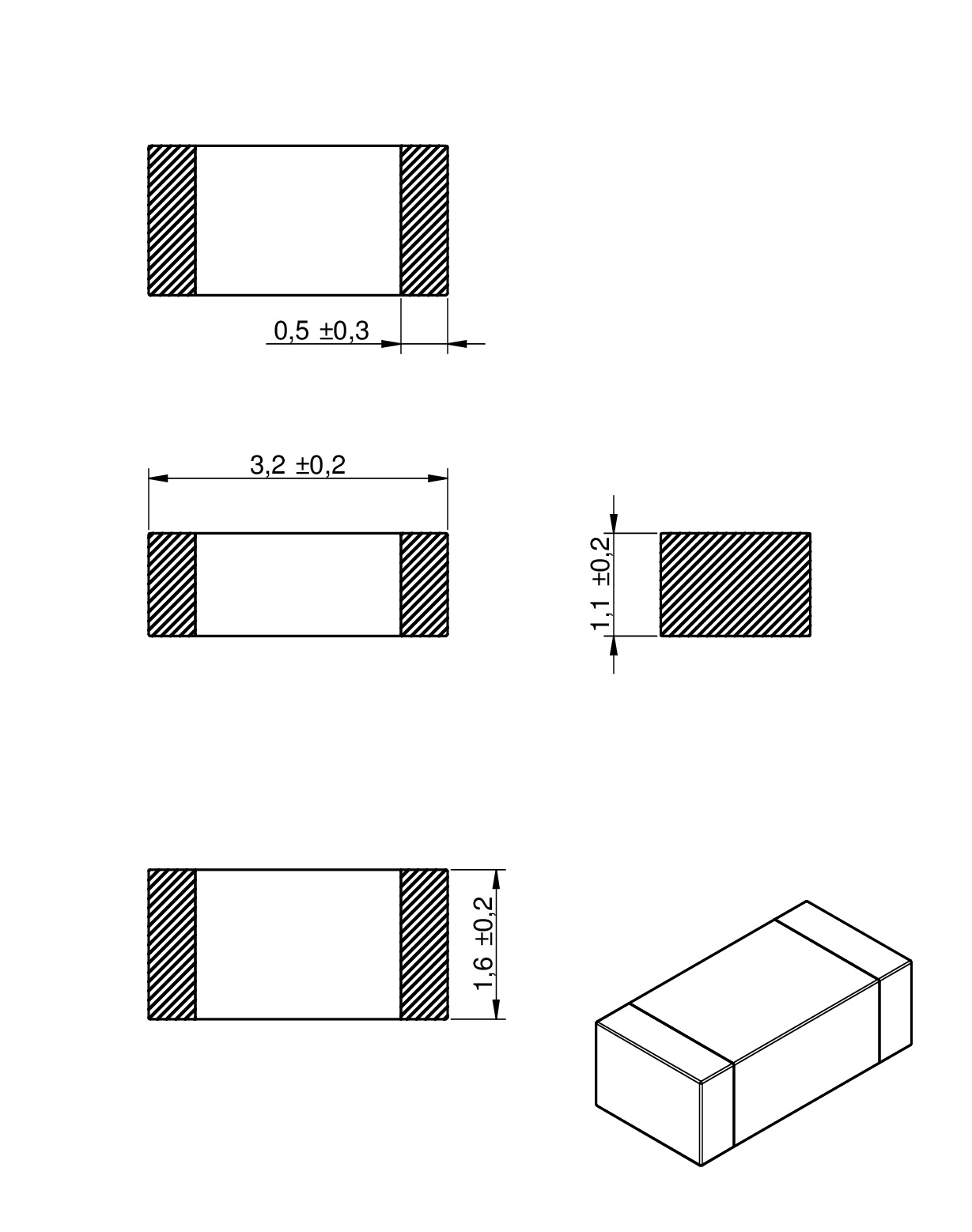

1206 3.2 1.6 1.1 0.5 SMT

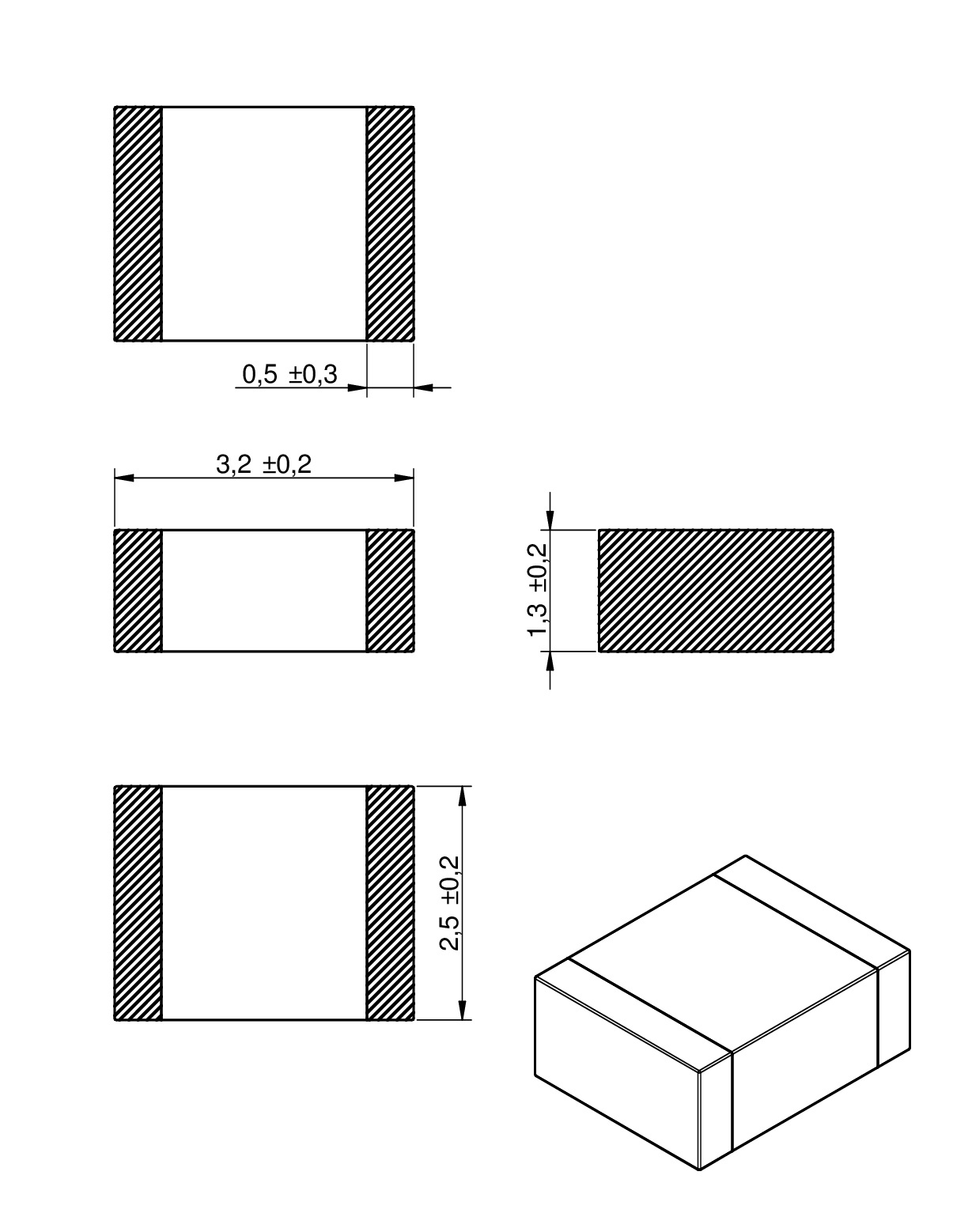

1210 3.2 2.5 1.3 0.5 SMT

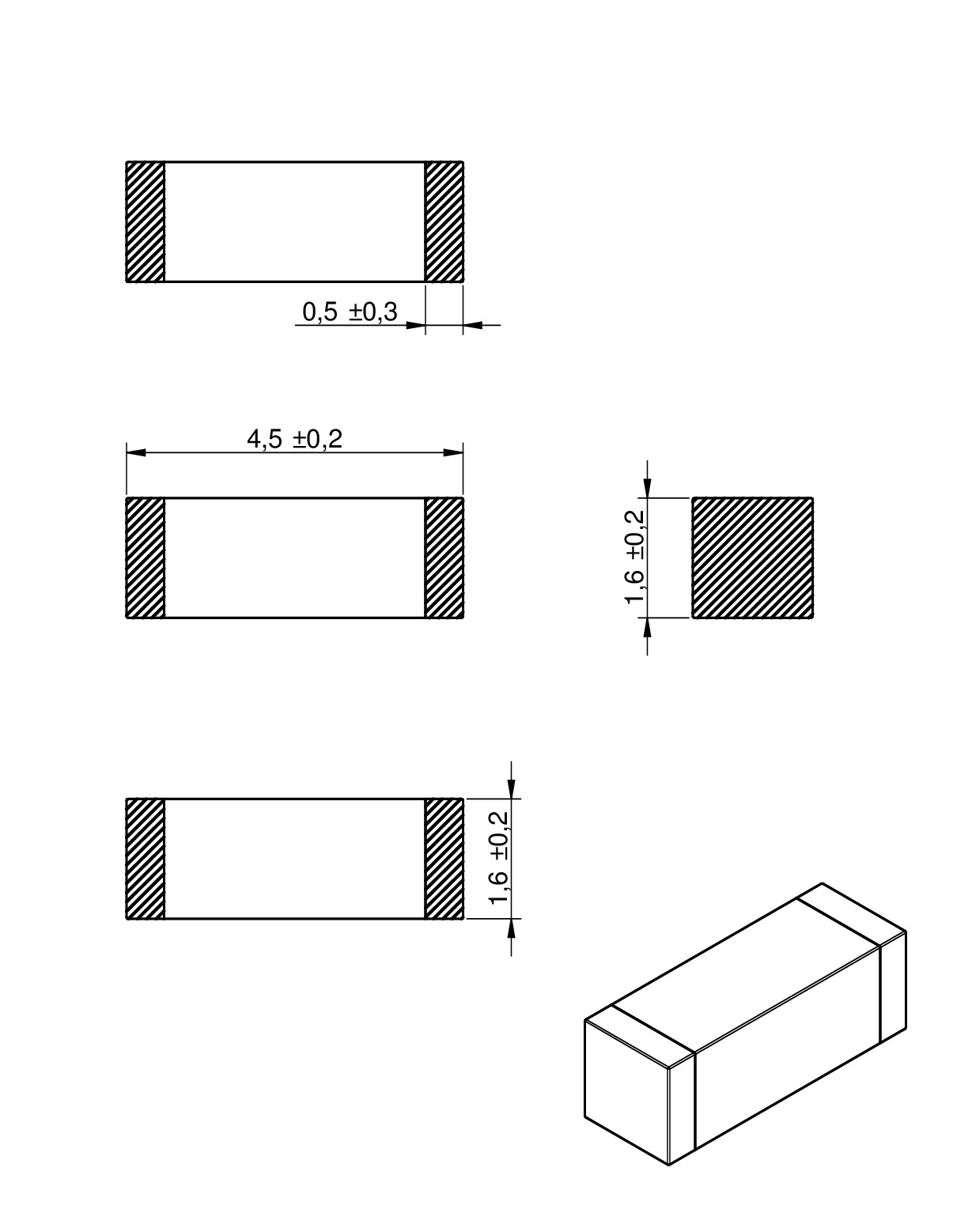

1806 4.5 1.6 1.6 0.5 SMT

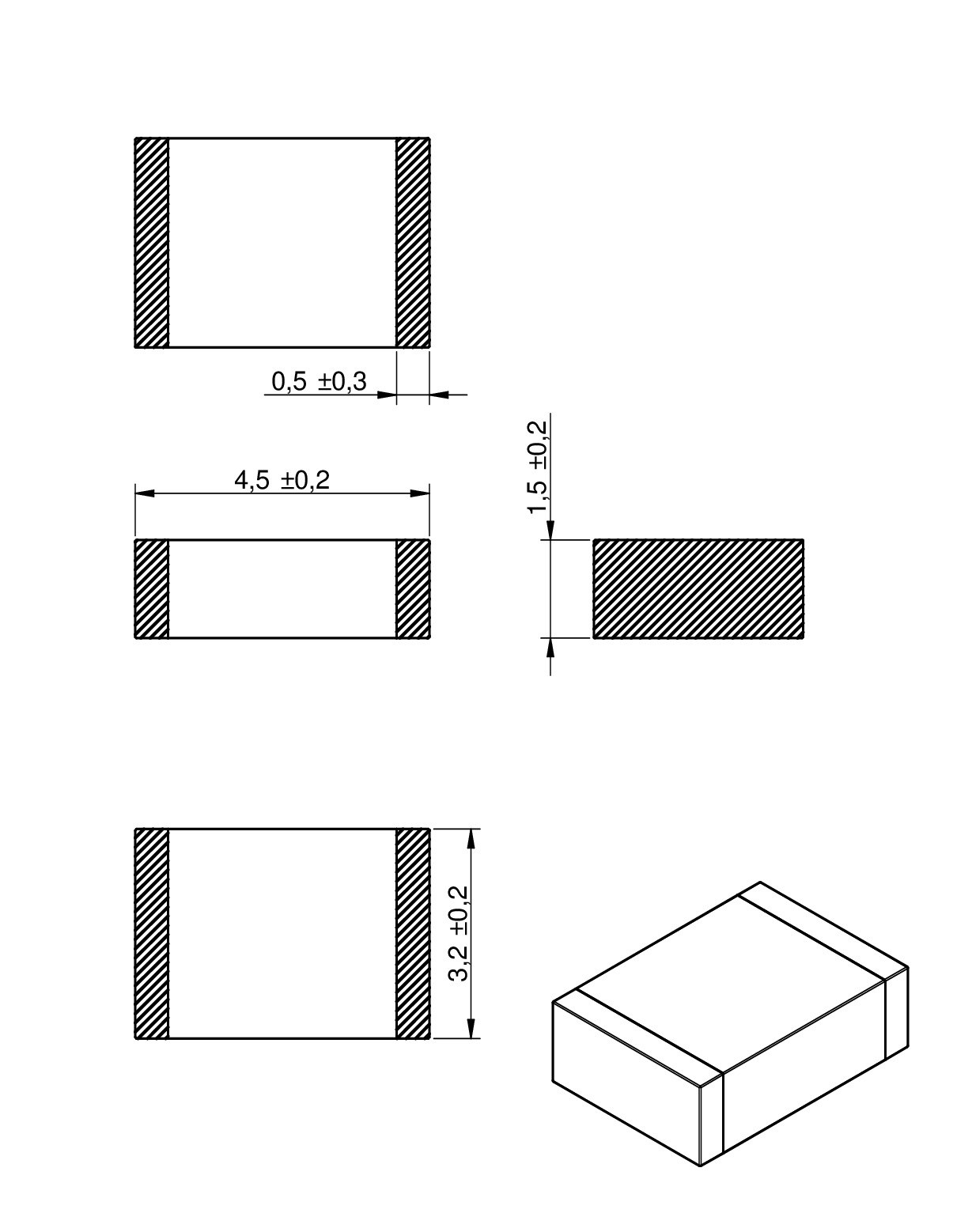

1812 4.5 3.2 1.5 0.5 SMT

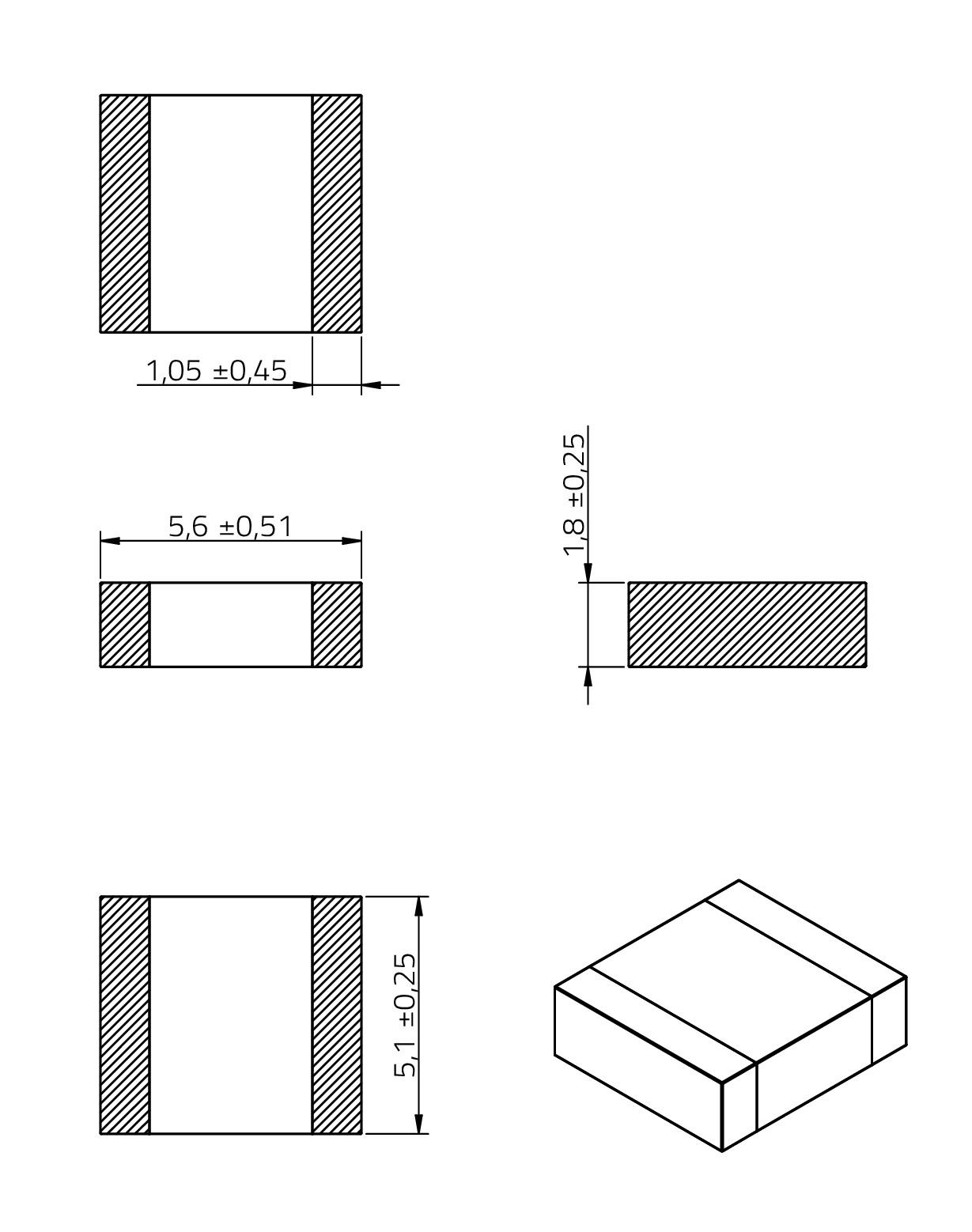

NEU 2220 5.6 5.1 - - -

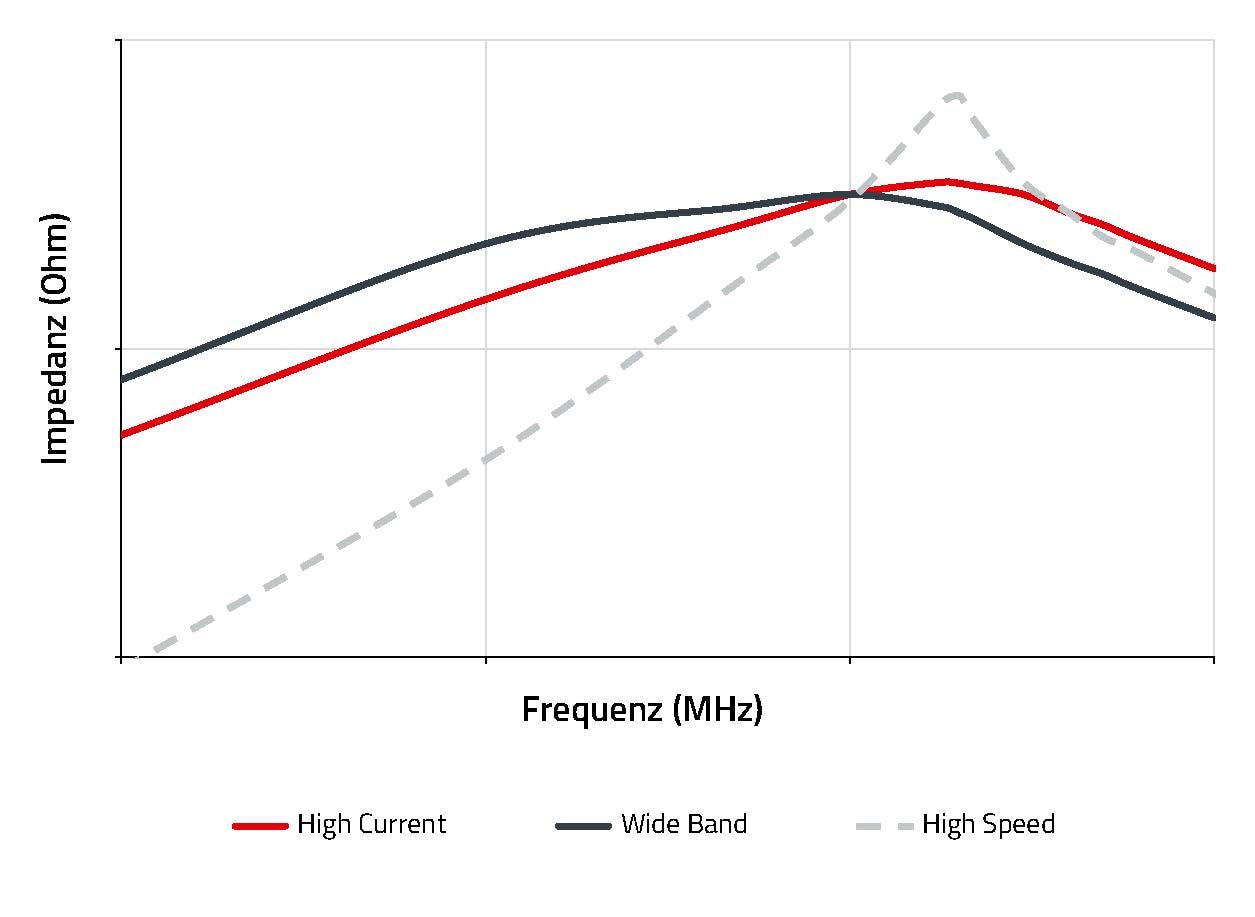

Merkmale

  • Hochwertige Ni-Sn Elektroden
  • Sehr hohe Stromtragfähigkeit bis 10 A
  • AEC-Q200 qualifiziert
  • Betriebstemperatur: –55 ºC bis +125 ºC

Anwendung

  • Ideal als Datenleitungsfilter und zur Versorgungsspannungsentkopplung

Artikeldaten

Alle
0402
0603
0805
1206
1210
1806
1812
2220
Artikel Nr. Daten­blatt Ersatzartikel Simu­lation DownloadsZ @ 100 MHz
(Ω)
Zmax
(Ω)
Testbedingung ZmaxIR 2
(mA)
RDC max.
(Ω)
TypDesign KitFilter StickFilter Bag Muster
742792005iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

742792011 5 18 1000 MHz 8000 0.07 High Speed
742792010iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

742792011 7 11 1000 MHz 3000 0.03 High Current
7427927110SPEC
7 Dateien 10 15 1000 MHz 2800 0.05 High Speed742841
742792701iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7427927310 10 16 1000 MHz 3500 0.05 Wide Band742790
7427927310SPEC
7 Dateien 10 15 800 MHz 2000 0.03 High Current
742792011SPEC
8 Dateien 10 20 1000 MHz 3000 0.025 High Current742790
7427920SPEC
8 Dateien 11 24 1000 MHz 9600 0.15 High Speed742790
74279268SPEC
8 Dateien 15 60 1000 MHz 1900 0.1 High Speed742790
742841
74279273iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

74279274 20 30 600 MHz 2000 0.2 High Speed742841
742792604SPEC
8 Dateien 22 40 1000 MHz 1000 0.05 High Current742790
742792021SPEC
8 Dateien 22 40 1000 MHz 6000 0.008 High Current
742792111SPEC
8 Dateien 26 40 1000 MHz 3000 0.04 High Current
742792603SPEC
8 Dateien 28 45 1000 MHz 4000 0.03 High Current
7427927130iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

74279276 30 110 1500 MHz 1350 0.15 High Speed
74279274SPEC
8 Dateien 30 43 500 MHz 1600 0.25 Wide Band742790
742792601SPEC
8 Dateien 30 65 1000 MHz 1000 0.03 High Current
742792609SPEC
7 Dateien 30 40 1000 MHz 3000 0.04 High Current
74279206SPEC
8 Dateien 30 55 1000 MHz 3000 0.025 High Current742790
742792310SPEC
8 Dateien 30 50 900 MHz 3000 0.05 High Current742791
74279210iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7427921 30 52 1000 MHz 3000 0.04 High Current
742792030SPEC
5 Dateien 30 39 920 MHz 10000 0.003 High Current
742792112SPEC
8 Dateien 31 52 1000 MHz 3000 0.04 High Current
74279201SPEC
8 Dateien 32 70 1000 MHz 2800 0.15 High Speed
7427921SPEC
8 Dateien 32 70 1000 MHz 8100 0.2 High Speed742791
74279230iSPEC
742792310 32 70 1000 MHz 7800 0.3 High Speed742791
742792605SPEC
8 Dateien 33 50 1000 MHz 2200 0.1 High Speed
742792012SPEC
8 Dateien 33 58 800 MHz 4000 0.008 High Current
74279270iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7427927140 40 60 800 MHz 1700 0.3 Wide Band
74279260SPEC
8 Dateien 40 60 1000 MHz 2200 0.15 High Speed
74279208iSPEC
742792012 40 68 1000 MHz 4550 0.15 High Speed
7427927140SPEC
7 Dateien 47 71 800 MHz 1100 0.4 High Speed742841
742792608SPEC
8 Dateien 47 75 1000 MHz 1300 0.1 High Speed742841
742792117SPEC
8 Dateien 48 90 600 MHz 6000 0.005 High Current
742792114SPEC
8 Dateien 50 82 1000 MHz 3000 0.025 High Current
742792311SPEC
8 Dateien 52 90 1000 MHz 3000 0.05 High Current742791
742792015SPEC
8 Dateien 56 230 800 MHz 1800 0.3 Wide Band
742792716SPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7 Dateien 60 150 1000 MHz 1200 0.25 High Speed
7427927160SPEC
7 Dateien 60 450 800 MHz 850 0.3 High Speed
74279276SPEC
8 Dateien 60 84 550 MHz 1250 0.35 Wide Band
74279267SPEC
8 Dateien 60 110 650 MHz 2000 0.3 High Speed742790
742841
742792602SPEC
8 Dateien 60 110 600 MHz 3000 0.04 High Current742790
742792063SPEC
8 Dateien 60 90 500 MHz 3000 0.025 High Current742790
7427922SPEC
8 Dateien 60 120 1000 MHz 5000 0.2 High Speed
74279231iSPEC
742792312 60 100 1000 MHz 4800 0.3 High Speed
7427924iSPEC
742792410 60 130 1000 MHz 7100 0.3 High Speed
742792410SPEC
8 Dateien 60 120 1000 MHz 6000 0.01 High Current742791
742792312SPEC
8 Dateien 65 110 1000 MHz 3000 0.03 High Current742791
742792607iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

74279261 68 284 800 MHz 1700 0.3 High Speed
74279277SPEC
8 Dateien 70 91 500 MHz 800 0.15 Wide Band
7427927370SPEC
7 Dateien 70 140 600 MHz 1200 0.09 High Current
742792151SPEC
8 Dateien 70 105 600 MHz 2500 0.3 High Speed
74279250iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

742792510 70 180 1000 MHz 6000 0.3 Wide Band
742792510SPEC
8 Dateien 70 120 1000 MHz 6000 0.03 High Current742791
7427927170SPEC
7 Dateien 75 400 800 MHz 650 0.31 High Speed742841
742792064SPEC
8 Dateien 75 300 500 MHz 1700 0.2 High Speed
74279243SPEC
8 Dateien 75 160 1000 MHz 3000 0.025 High Current
7427927280SPEC
7 Dateien 80 140 800 MHz 850 0.25 Wide Band
74279261SPEC
8 Dateien 80 350 650 MHz 1000 0.3 High Speed742841
742792062SPEC
8 Dateien 80 200 400 MHz 3100 0.2 Wide Band
74279215SPEC
8 Dateien 80 110 2000 MHz 3000 0.03 High Current742791
742792150SPEC
7 Dateien 80 160 550 MHz 4000 0.02 High Current
74279241iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

742792411 80 160 1000 MHz 5000 0.3 High Speed
742792411SPEC
8 Dateien 80 140 1000 MHz 3000 0.04 High Current742791
74279211iSPEC
742792150 90 170 550 MHz 3600 0.3 High Speed742791
7427923SPEC
8 Dateien 90 180 1000 MHz 3400 0.3 High Speed742791
742792017SPEC
7 Dateien 90 120 400 MHz 3500 0.02 High Current
742792711SPEC
7 Dateien 100 200 800 MHz 870 0.3 High Speed742841
742792731SPEC
7 Dateien 100 140 600 MHz 1200 0.09 High Current
742792620SPEC
8 Dateien 100 125 450 MHz 1650 0.15 Wide Band
74279207SPEC
8 Dateien 100 140 400 MHz 1000 0.15 High Current
NEU7427928101SPEC
8 Dateien 100 170 880 MHz 7000 0.005 Hochstrom
74279245SPEC
8 Dateien 110 170 600 MHz 4000 0.035 High Current742791
7427927112SPEC
7 Dateien 120 900 500 MHz 710 0.35 High Speed742841
74279271SPEC
8 Dateien 120 200 600 MHz 1100 0.2 Wide Band742790
7427927311SPEC
7 Dateien 120 200 450 MHz 1200 0.09 High Current
742792606SPEC
8 Dateien 120 388 550 MHz 1600 0.35 High Speed742790
742841
74279262SPEC
8 Dateien 120 200 510 MHz 1350 0.3 Wide Band742790
742792625SPEC
7 Dateien 120 180 400 MHz 2000 0.05 High Current
74279202SPEC
8 Dateien 120 200 400 MHz 3400 0.1 High Speed742790
742792023SPEC
8 Dateien 120 180 250 MHz 3000 0.03 High Current742790
742792113SPEC
8 Dateien 120 180 500 MHz 3000 0.03 High Current
7427925SPEC
8 Dateien 120 200 800 MHz 6800 0.3 High Speed
742792511SPEC
8 Dateien 120 190 600 MHz 3000 0.05 High Current742791
742792025SPEC
7 Dateien 120 160 400 MHz 5000 0.02 High Current
742792621SPEC
8 Dateien 140 430 550 MHz 1250 0.2 High Speed742841
7427927115iSPEC
7427927121 150 300 500 MHz 900 0.4 High Speed
74279203SPEC
8 Dateien 150 250 400 MHz 2400 0.25 High Speed
74279242SPEC
8 Dateien 150 280 500 MHz 2000 0.5 Wide Band742791
NEU7427928161SPEC
8 Dateien 160 240 610 MHz 5000 0.01 Hochstrom
7427927218iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7427927121 180 260 500 MHz 900 0.3 Wide Band
742792622SPEC
8 Dateien 180 283 410 MHz 1500 0.3 Wide Band
742792624SPEC
7 Dateien 180 250 400 MHz 1500 0.09 High Current742790
7427927121SPEC
7 Dateien 220 1300 350 MHz 500 0.8 High Speed742841
742792780SPEC
7 Dateien 220 360 450 MHz 900 0.35 Wide Band742790
74279263SPEC
8 Dateien 220 280 350 MHz 1000 0.3 Wide Band742790
742792034SPEC
8 Dateien 220 300 240 MHz 2800 0.3 High Speed
742792022SPEC
8 Dateien 220 330 300 MHz 2000 0.05 High Current
742792122SPEC
8 Dateien 220 240 200 MHz 3000 0.3 High Speed742791
74279278SPEC
8 Dateien 240 290 350 MHz 710 0.7 Wide Band
742792631iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

74279263 240 340 375 MHz 1800 0.4 Wide Band
742792038iSPEC
742792034 240 280 250 MHz 1400 0.4 Wide Band742790
NEU7427928251SPEC
8 Dateien 250 300 185 MHz 4000 0.012 Hochstrom
74279272SPEC
8 Dateien 300 400 380 MHz 700 0.8 Wide Band742790
74279264SPEC
8 Dateien 300 500 320 MHz 1000 0.35 High Speed
742792640SPEC
7 Dateien 300 1500 250 MHz 750 0.35 High Speed
742792641SPEC
8 Dateien 300 450 250 MHz 2000 0.15 High Current742790
742792035SPEC
8 Dateien 300 450 220 MHz 2300 0.3 High Speed
742792031SPEC
7 Dateien 300 350 200 MHz 3000 0.05 High Current
742792121SPEC
7 Dateien 300 330 110 MHz 3000 0.06 High Current742791
742792037SPEC
8 Dateien 330 375 250 MHz 2000 0.08 High Current742790
742792032SPEC
7 Dateien 400 500 200 MHz 1500 0.3 Wide Band
7427927141SPEC
8 Dateien 470 1200 300 MHz 620 0.45 High Speed
7427927241iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7427927141 470 600 300 MHz 550 0.65 Wide Band
742792643SPEC
7 Dateien 470 700 250 MHz 730 0.35 High Speed
742792642SPEC
8 Dateien 470 780 300 MHz 950 0.45 Wide Band
742792645SPEC
7 Dateien 470 600 230 MHz 1000 0.2 High Current
742792036SPEC
8 Dateien 470 560 190 MHz 1800 0.3 Wide Band
742792124SPEC
8 Dateien 470 500 140 MHz 2700 0.3 Wide Band
742792116SPEC
8 Dateien 500 610 150 MHz 2500 0.06 High Current
NEU7427928551SPEC
8 Dateien 550 720 300 MHz 4000 0.035 Hochstrom
7427927161SPEC
7 Dateien 600 1300 300 MHz 510 0.56 High Speed742841
74279279SPEC
8 Dateien 600 660 180 MHz 550 1 Wide Band742790
7427927291SPEC
8 Dateien 600 900 250 MHz 510 0.6 Wide Band
7427927261SPEC
7 Dateien 600 780 250 MHz 550 0.6 Wide Band
742792653SPEC
8 Dateien 600 4500 200 MHz 500 0.65 High Speed742790
742841
74279265SPEC
8 Dateien 600 720 200 MHz 850 0.45 Wide Band742790
742792651SPEC
8 Dateien 600 800 200 MHz 1000 0.2 High Current742790
829999STICK
829999BAG
742792042SPEC
8 Dateien 600 3000 180 MHz 900 0.5 High Speed742790
742792043iSPEC

Anstehende PTN

Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

742792042 600 4800 190 MHz 900 0.65 High Speed
74279204SPEC
8 Dateien 600 700 150 MHz 1500 0.35 Wide Band742790
742792041SPEC
8 Dateien 600 700 160 MHz 1500 0.4 Wide Band
7427920415SPEC
7 Dateien 600 660 150 MHz 1500 0.3 Wide Band
742792040SPEC
8 Dateien 600 700 150 MHz 2000 0.15 High Current742790
829993BAG
742792131SPEC
8 Dateien 600 630 90 MHz 2600 0.3 Wide Band
742792133SPEC
7 Dateien 600 750 60 MHz 2500 0.3 Wide Band742791
74279218SPEC
8 Dateien 600 700 90 MHz 2000 0.1 High Current742791
742792118SPEC
8 Dateien 600 650 80 MHz 2500 0.07 High Current
742792514SPEC
8 Dateien 600 900 65 MHz 3000 0.04 High Current
74279213SPEC
8 Dateien 600 600 100 MHz 2500 0.3 Wide Band
NEU7427928601SPEC
8 Dateien 600 620 125 MHz 4000 0.025 Hochstrom
74279219SPEC
8 Dateien 700 2000 30 MHz 450 0.65 Wide Band
742792656SPEC
7 Dateien 750 800 150 MHz 900 0.35 Wide Band
742792045SPEC
7 Dateien 750 1000 180 MHz 900 0.3 High Speed
742792515SPEC
8 Dateien 785 1300 60 MHz 3000 0.05 High Current742791
7427927281SPEC
7 Dateien 800 1000 200 MHz 500 0.8 Wide Band
NEU7427928801SPEC
8 Dateien 800 880 103 MHz 8000 0.01 Hochstrom
74279244SPEC
8 Dateien
