WE-MPSB EMI Multilayer Power Suppression Bead
Low RDC Expert for High Peak Currents

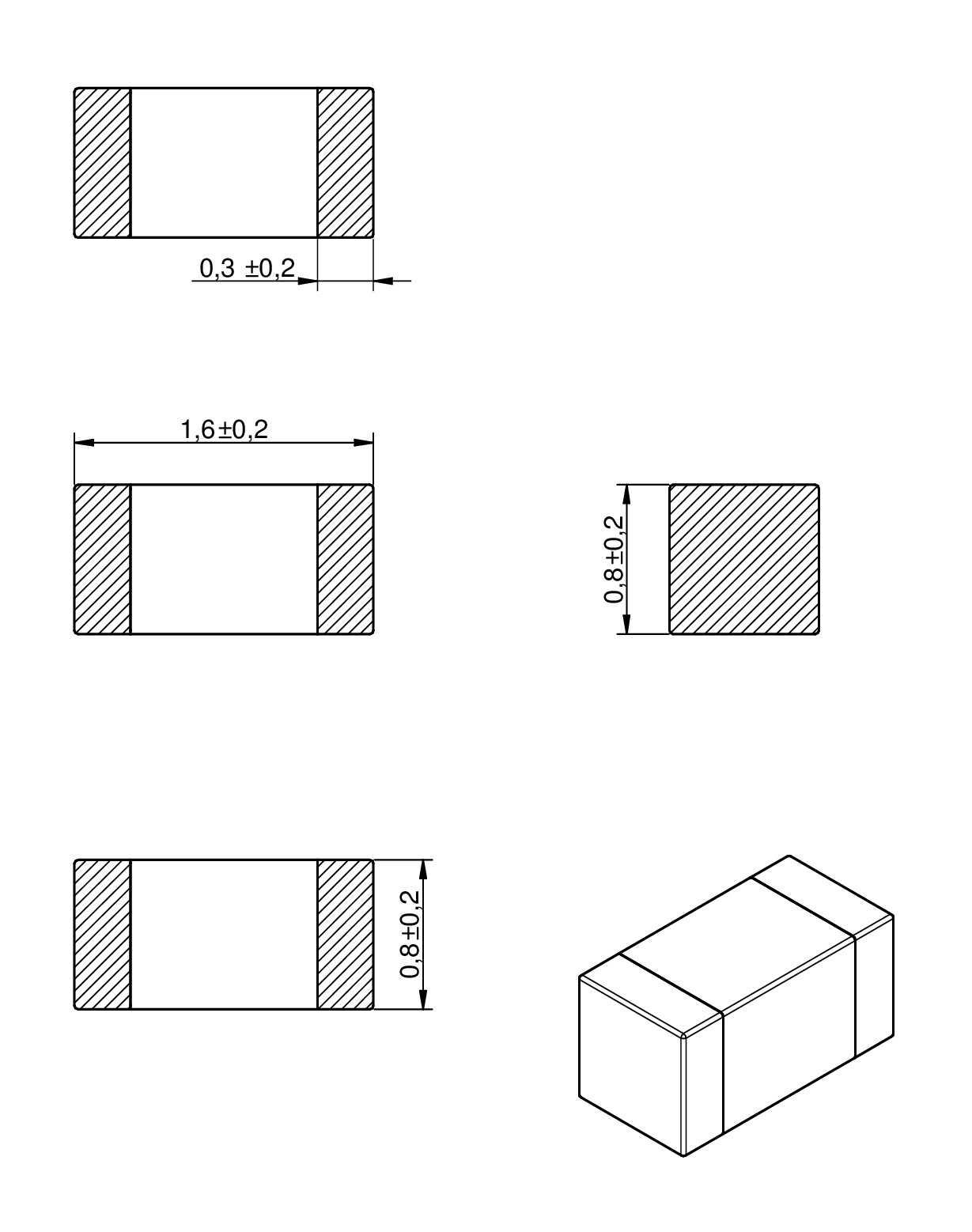

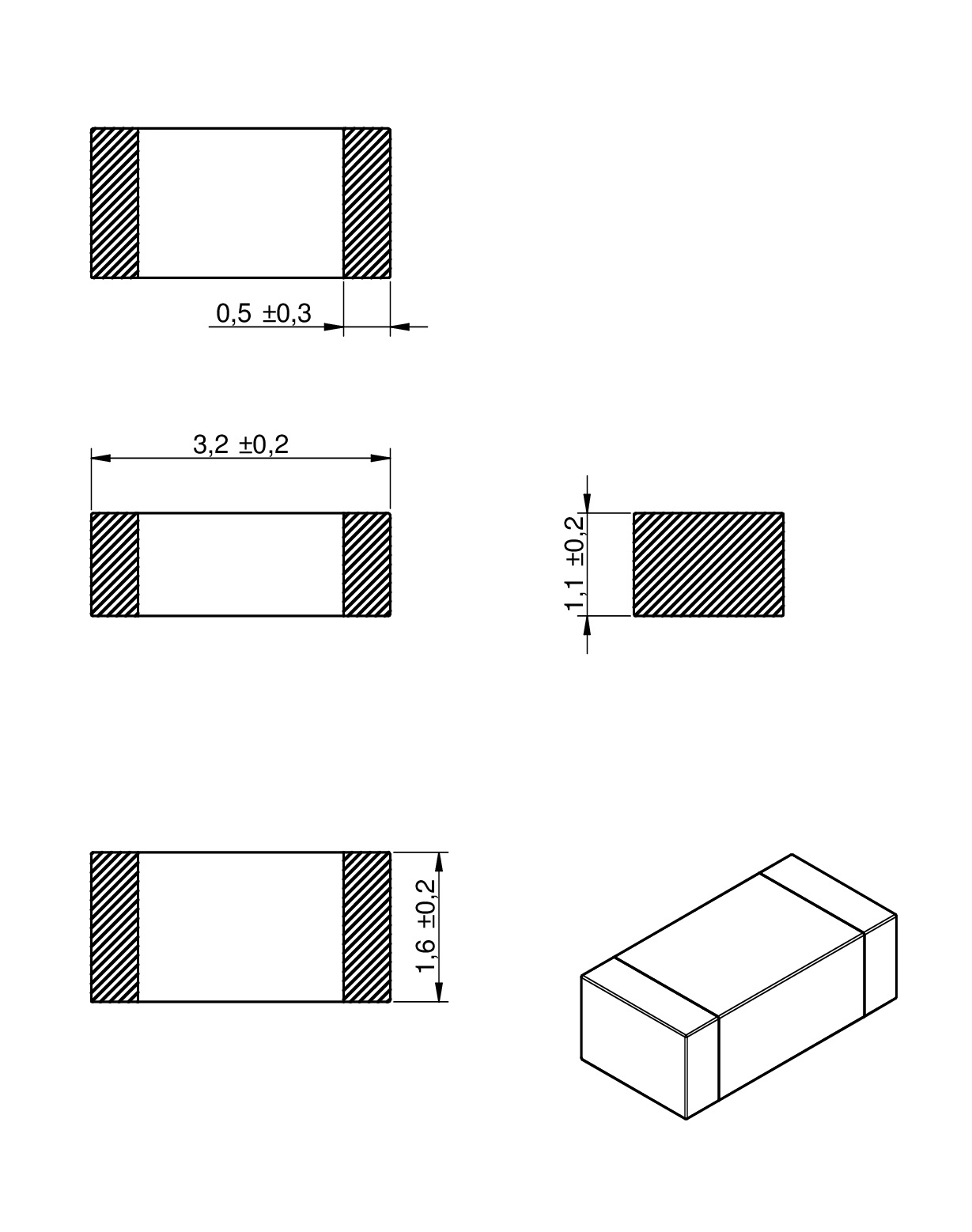

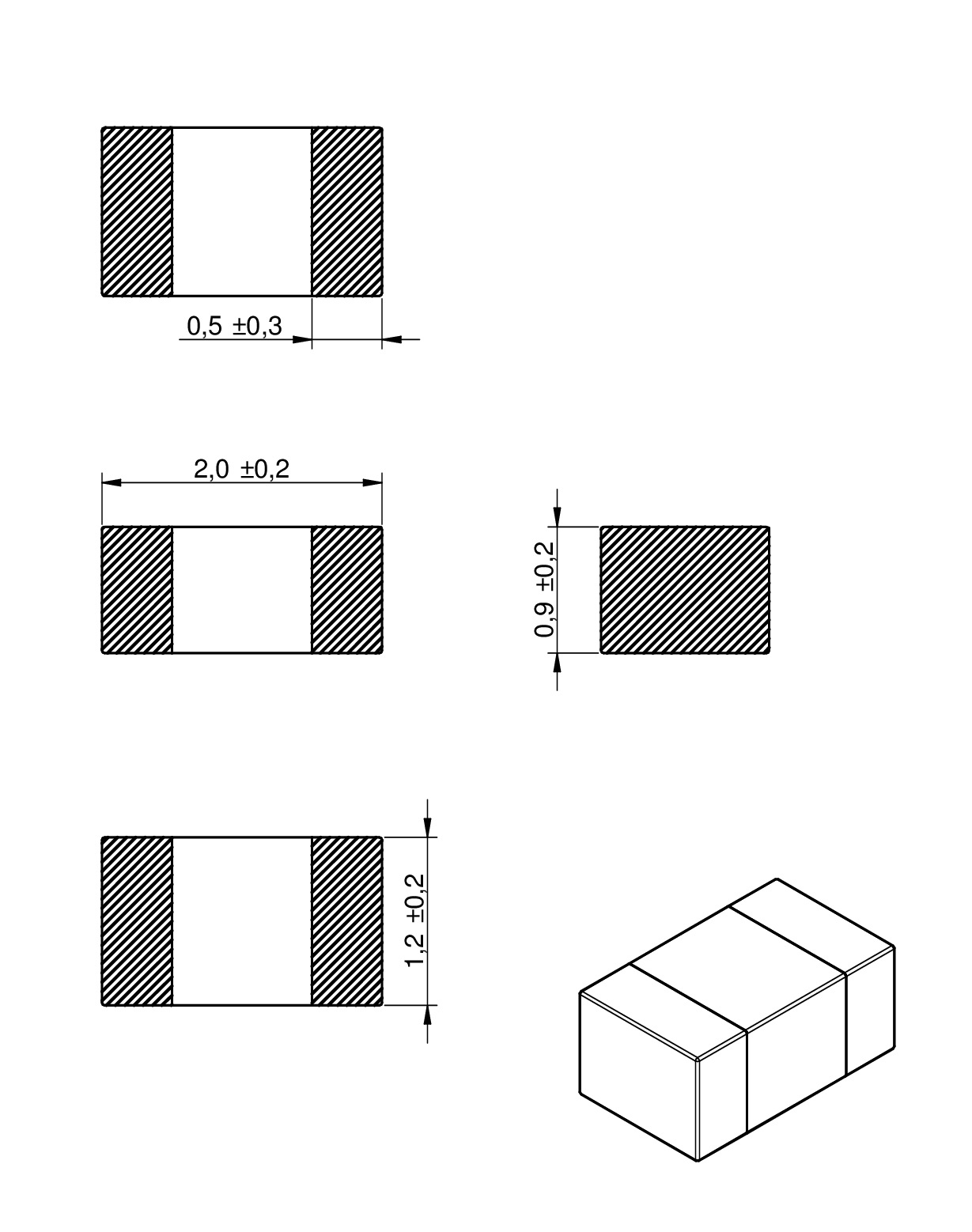

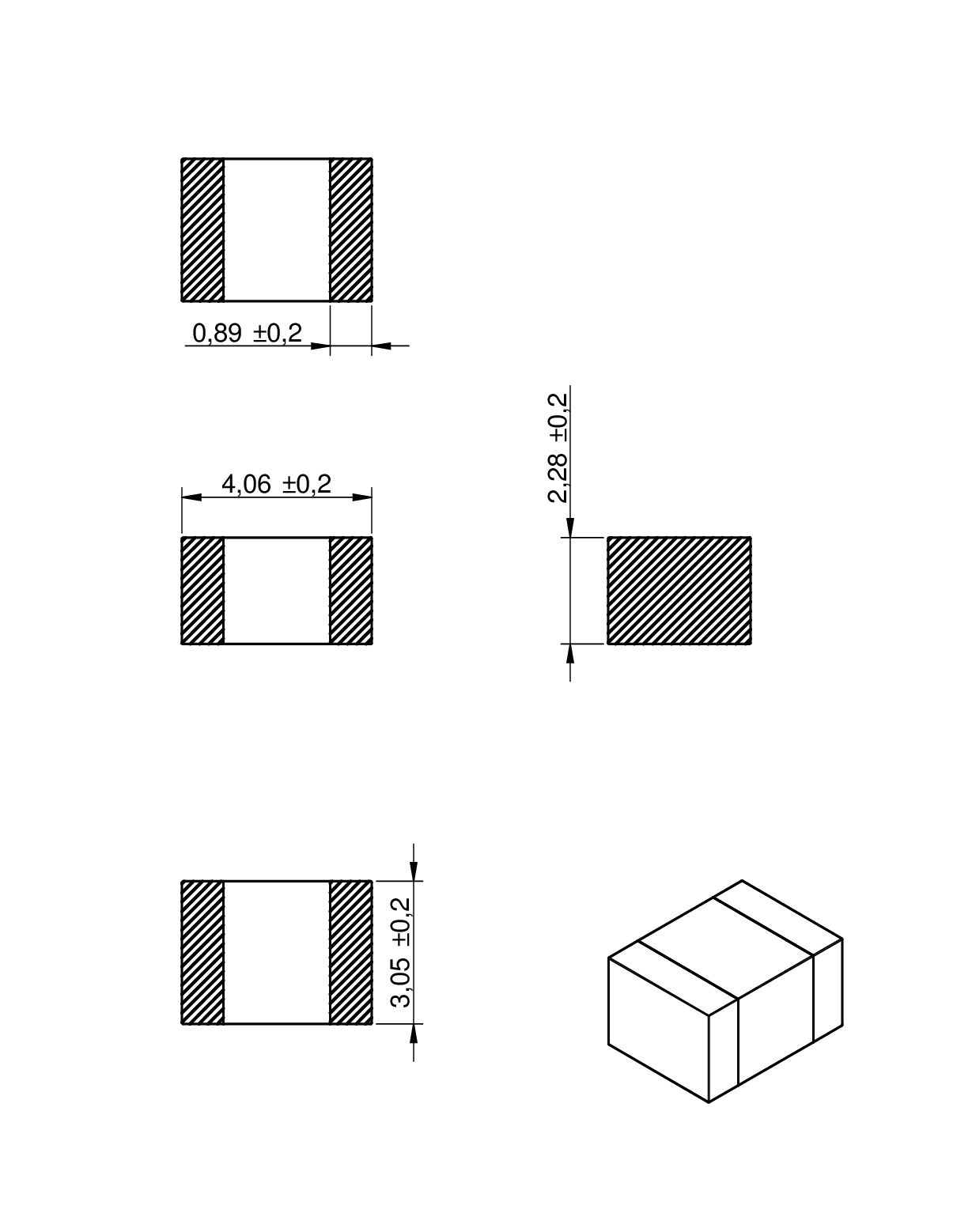

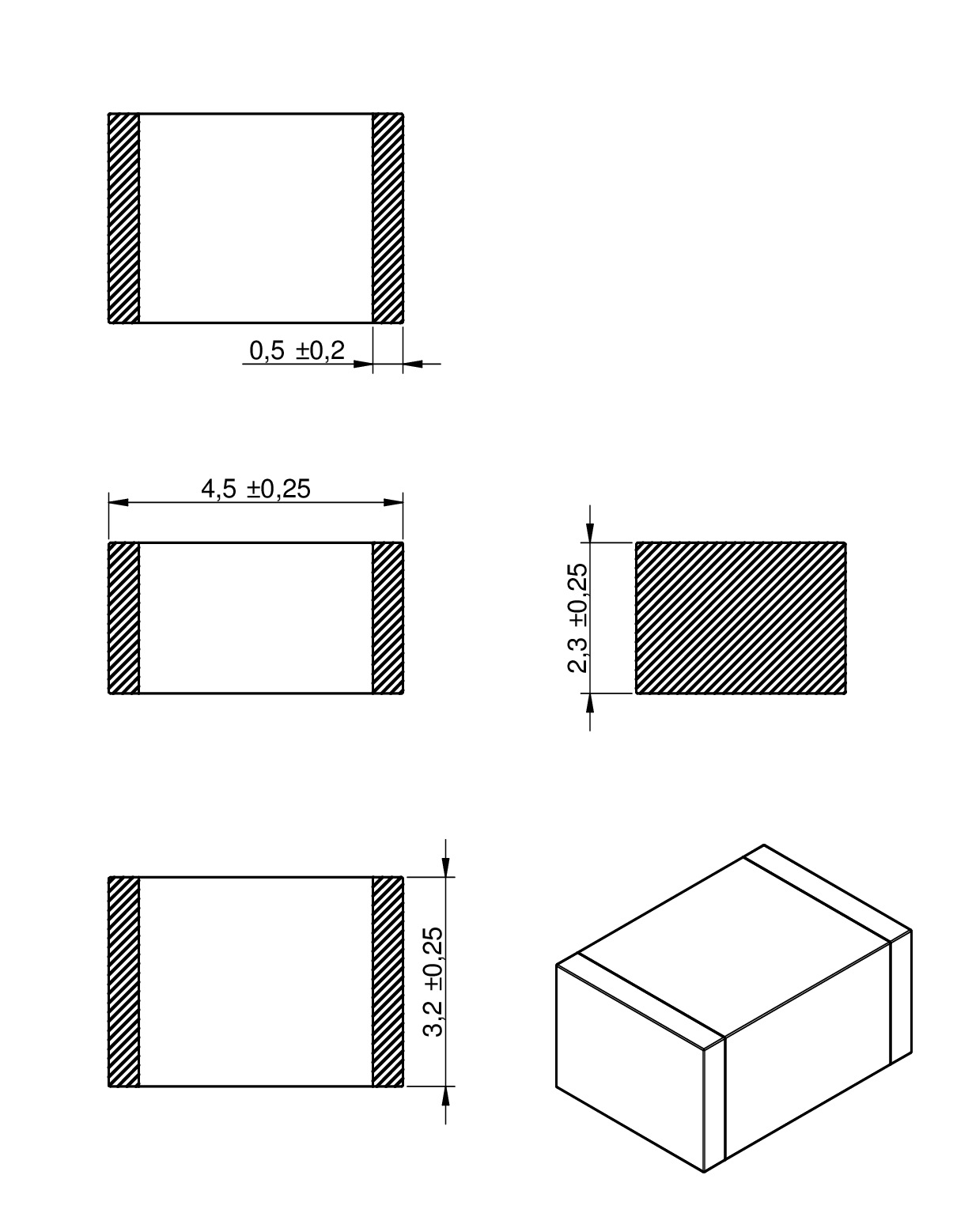

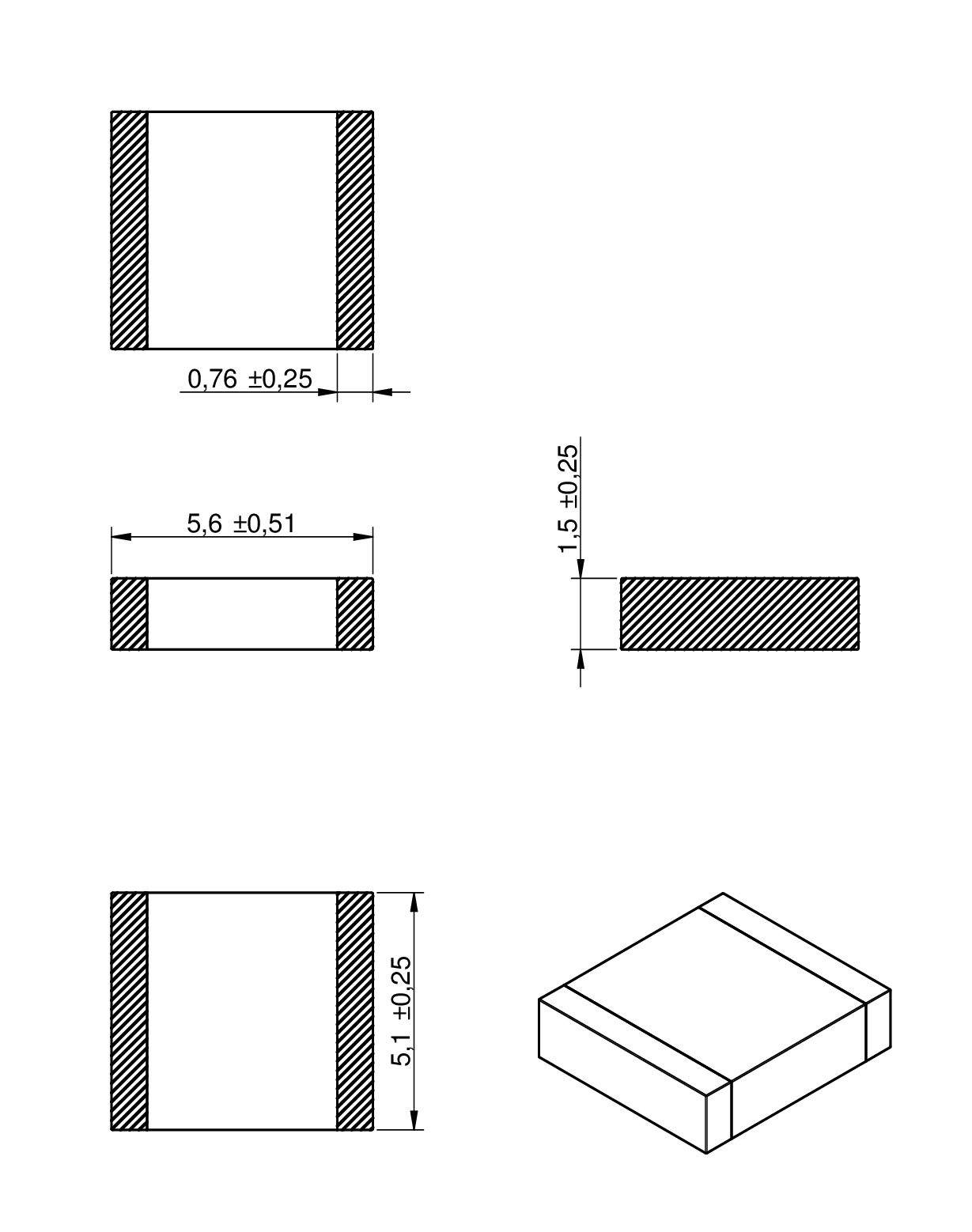

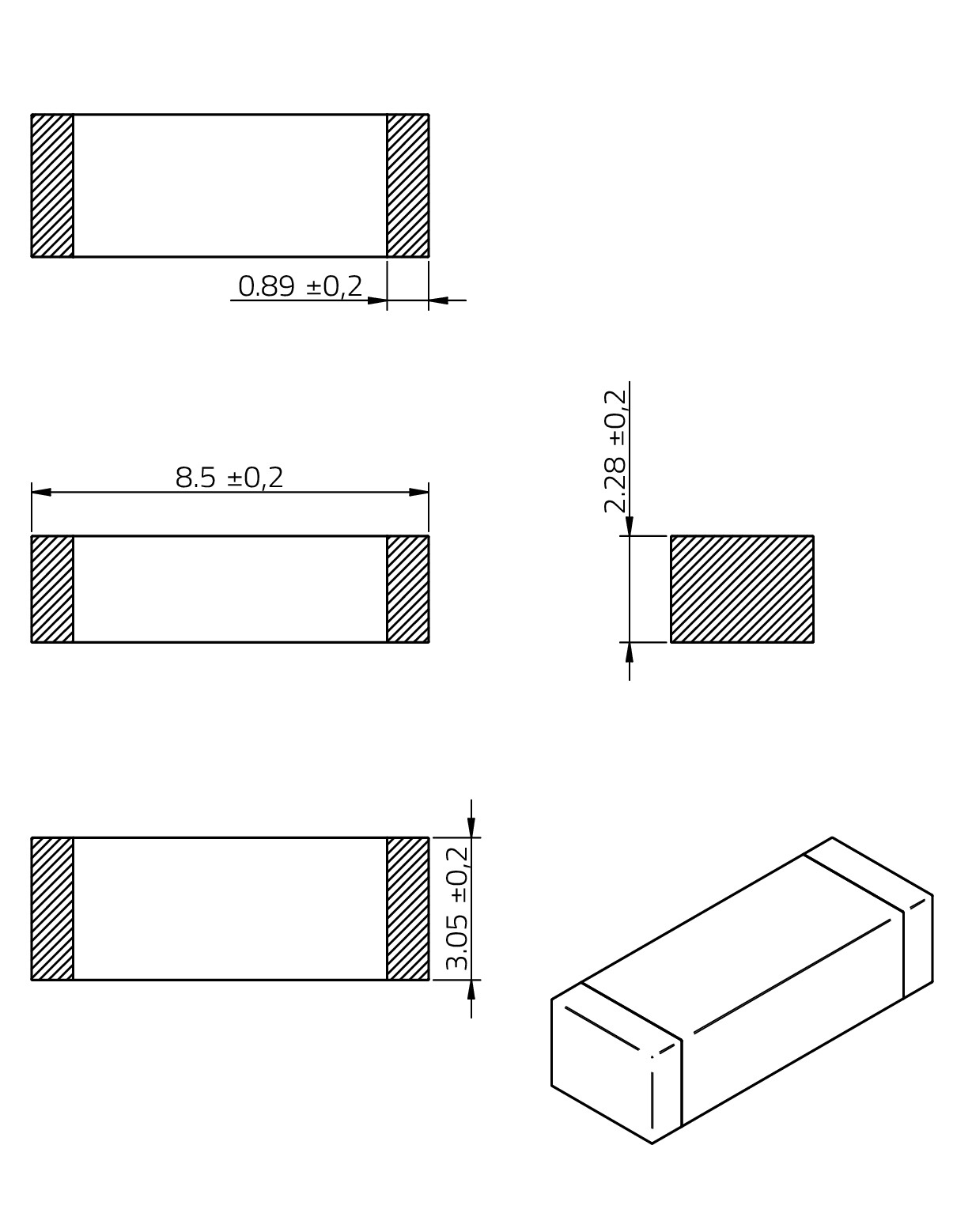

| Bauform | Maße | L (mm) | B (mm) | H (mm) | Fl (mm) | Montageart | |
|---|---|---|---|---|---|---|---|
0603 | 1.6 | 0.8 | 0.8 | 0.3 | SMT | ||
0805 | 2 | 1.2 | 0.9 | 0.5 | SMT | ||
1206 | 3.2 | 1.6 | 1.1 | 0.5 | SMT | ||
1612 | 4.06 | 3.05 | 2.28 | 0.89 | SMT | ||
1812 | 4.5 | 3.2 | 2.3 | 0.46 | SMT | ||
2220 | - | - | - | 0.76 | SMT | ||
3312 | 8.5 | 3 | 2.3 | 0.89 | SMT |
LTSpice-Dateien
Merkmale
- Spezifizierte Spitzenstrombelastbarkeit
- Sehr kleiner RDC
- Hohe Strombelastbarkeit bis zu 10,5 A
- Betriebstemperatur: -55 ºC bis +125 ºC
- AEC-Q200 qualifiziert
Anwendung
- Eingangsfilter für Anwendungen mit hohen Einschaltströmen
- Für Motorenentstörung
- Entstörung von DC/DC-Schaltreglern und Gleichstromquellen
- Breitbandige Entstörung
Application Notes
- ANP006 Einfluss des Ausgangsfilters auf die Regelschleife
- ANP007 Effektive USB 3.1 Filterung und Schutz
- ANP009 Verlustfrei gefiltert
- ANP028 Der weltweit erste spitzenstrombelastbare SMT-Ferrit
- ANP041 Stromspitzensicherer Eingangsfilter mit WE-MPSB
- ANP044 Auswirkung von Layout, Bauelementen und Filter auf die EMV von modernen DC/DC Schaltreglern
Artikeldaten
Alle
0603
0805
1206
1612
1812
2220
3312
Filtern nach
in anzeigen
Artikel in 7 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | Z @ 100 MHz(Ω) | Zmax(Ω) | Testbedingung Zmax | IR(mA) | Z @ 1 GHz(Ω) | H(mm) | Typ | Design Kit | Filter Stick | Filter Bag | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7427922808 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz8 Ω | Maximale Impedanz25 Ω | Maximale Impedanz1930 MHz | Nennstrom9500 mA | Impedanz @ 1 GHz24 Ω | Höhe0.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279221100 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz10 Ω | Maximale Impedanz41 Ω | Maximale Impedanz2178 MHz | Nennstrom10500 mA | Impedanz @ 1 GHz28 Ω | Höhe1.1 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279228260 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz26 Ω | Maximale Impedanz39 Ω | Maximale Impedanz515 MHz | Nennstrom6500 mA | Impedanz @ 1 GHz33 Ω | Höhe0.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279223560 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz56 Ω | Maximale Impedanz90 Ω | Maximale Impedanz1000 MHz | Nennstrom10000 mA | Impedanz @ 1 GHz90 Ω | Höhe2.28 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279228600 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz60 Ω | Maximale Impedanz99 Ω | Maximale Impedanz458 MHz | Nennstrom5100 mA | Impedanz @ 1 GHz74 Ω | Höhe0.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279220800 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz80 Ω | Maximale Impedanz120 Ω | Maximale Impedanz662 MHz | Nennstrom4000 mA | Impedanz @ 1 GHz113 Ω | Höhe0.9 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279226101 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz100 Ω | Maximale Impedanz160 Ω | Maximale Impedanz1100 MHz | Nennstrom8000 mA | Impedanz @ 1 GHz150 Ω | Höhe2.3 mm | TypHochstrom | Design Kit | Filter Stick | Filter Bag | |||
74279224101 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz100 Ω | Maximale Impedanz160 Ω | Maximale Impedanz1000 MHz | Nennstrom7000 mA | Impedanz @ 1 GHz160 Ω | Höhe1.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279225101 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz100 Ω | Maximale Impedanz160 Ω | Maximale Impedanz1200 MHz | Nennstrom10000 mA | Impedanz @ 1 GHz169 Ω | Höhe2.3 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279228111 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz110 Ω | Maximale Impedanz135 Ω | Maximale Impedanz226 MHz | Nennstrom4100 mA | Impedanz @ 1 GHz48 Ω | Höhe0.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279221111 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz110 Ω | Maximale Impedanz118 Ω | Maximale Impedanz150 MHz | Nennstrom5400 mA | Impedanz @ 1 GHz44 Ω | Höhe1.1 mm | TypHochstrom | Design Kit | Filter Stick | Filter Bag | |||
74279224151 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz150 Ω | Maximale Impedanz230 Ω | Maximale Impedanz700 MHz | Nennstrom5000 mA | Impedanz @ 1 GHz198 Ω | Höhe1.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279224171 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz170 Ω | Maximale Impedanz280 Ω | Maximale Impedanz700 MHz | Nennstrom4000 mA | Impedanz @ 1 GHz253 Ω | Höhe1.52 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279220181 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz180 Ω | Maximale Impedanz202 Ω | Maximale Impedanz155 MHz | Nennstrom3100 mA | Impedanz @ 1 GHz61 Ω | Höhe0.9 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279224181 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz180 Ω | Maximale Impedanz240 Ω | Maximale Impedanz600 MHz | Nennstrom5000 mA | Impedanz @ 1 GHz223 Ω | Höhe1.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279224251 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz250 Ω | Maximale Impedanz300 Ω | Maximale Impedanz150 MHz | Nennstrom4000 mA | Impedanz @ 1 GHz101 Ω | Höhe1.8 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279224271 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz270 Ω | Maximale Impedanz350 Ω | Maximale Impedanz300 MHz | Nennstrom4000 mA | Impedanz @ 1 GHz202 Ω | Höhe3.2 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279221281 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz280 Ω | Maximale Impedanz288 Ω | Maximale Impedanz125 MHz | Nennstrom3500 mA | Impedanz @ 1 GHz82 Ω | Höhe1.1 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279220321 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz320 Ω | Maximale Impedanz347 Ω | Maximale Impedanz170 MHz | Nennstrom2500 mA | Impedanz @ 1 GHz108 Ω | Höhe0.9 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279224401 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz400 Ω | Maximale Impedanz460 Ω | Maximale Impedanz110 MHz | Nennstrom4500 mA | Impedanz @ 1 GHz108 Ω | Höhe3.2 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279224551 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz550 Ω | Maximale Impedanz660 Ω | Maximale Impedanz300 MHz | Nennstrom4000 mA | Impedanz @ 1 GHz244 Ω | Höhe2 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279220601 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz551 Ω | Maximale Impedanz108 MHz | Nennstrom2100 mA | Impedanz @ 1 GHz103 Ω | Höhe0.9 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – | |||
74279221601 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz610 Ω | Maximale Impedanz83 MHz | Nennstrom2500 mA | Impedanz @ 1 GHz84 Ω | Höhe1.1 mm | TypHochstrom | Design Kit | Filter Stick – | Filter Bag – |
Huge Peak, Strong Bead!
Multilayer Power Suppression Bead

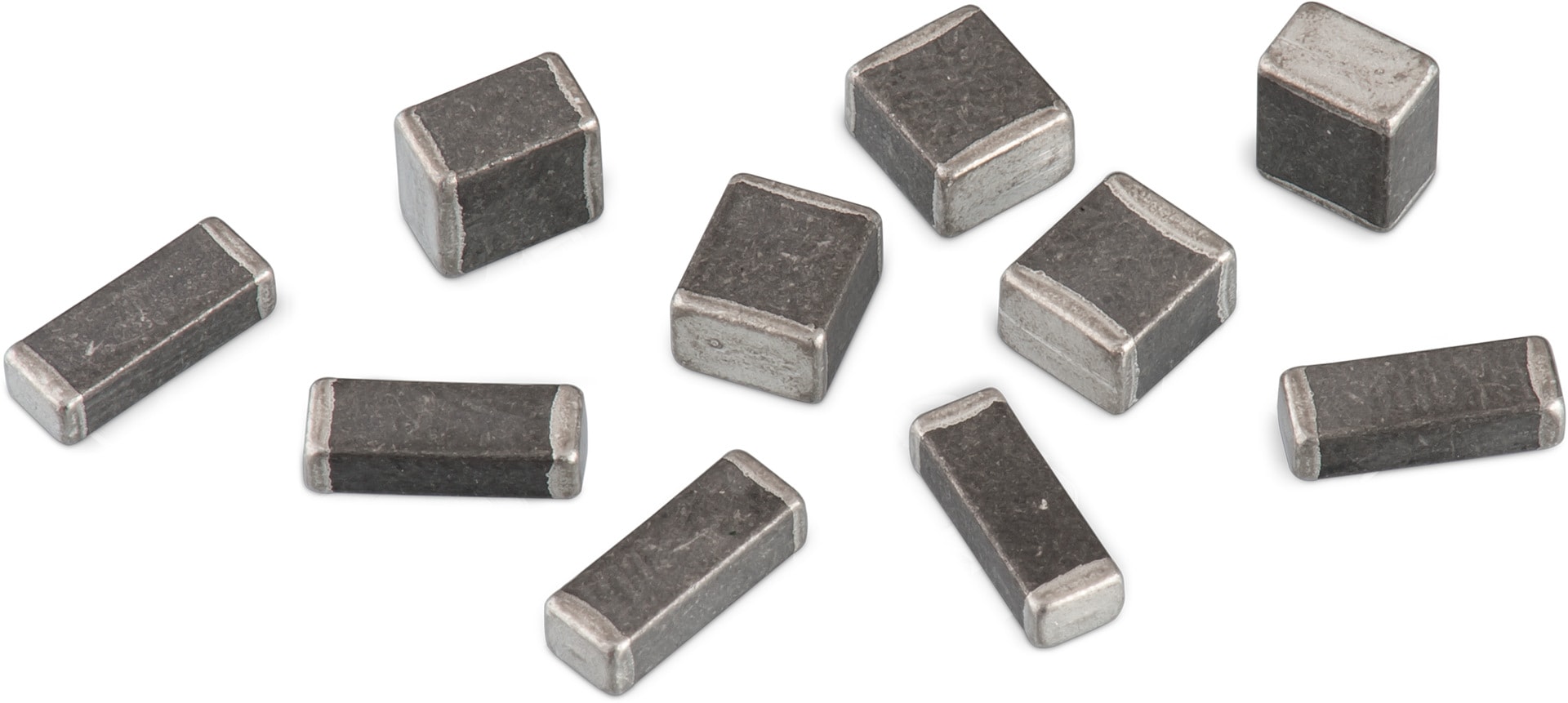

Die WE-MPSB ist die weltweit erste SMD-Ferritserie mit spezifizierter Spitzenstrombelastbarkeit. Sie verlängert die Lebenszeit Ihrer Anwendung.
Der extrem niedrige RDC ermöglicht höchste Nennströme bei gleichzeitig minimaler Eigenerwärmung. Die Serie ist optimiert für die Befilterung von hocheffizienten DC/DC-Schaltreglern im rauen Industrieumfeld.
Die WE-MPSB verbindet höchste Nennströme mit einer Verringerung der Eigenerwärmung von bis zu 75% im Vergleich zu ähnlichen Bauteilen, wobei eine hohe Impedanz über einen weiten Frequenzbereich aufrecht erhalten wird.
Das innovative Design im Detail

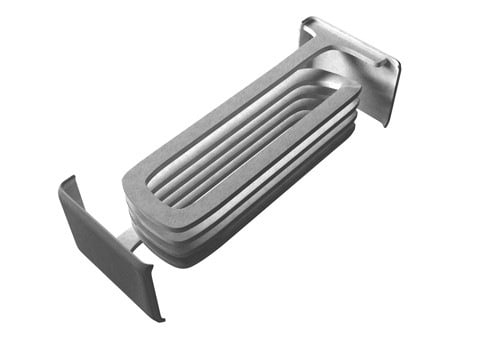

Optimiertes Lagendesign ermöglicht Spitzenstrombelastbarkeit

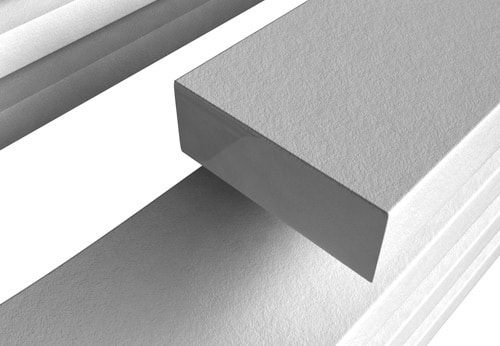

Größerer Querschnitt für besonders niedrigen RDC

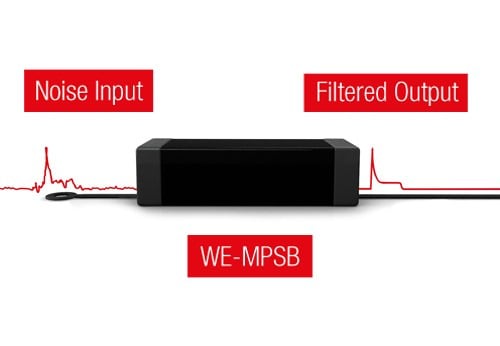

Hohe Spitzenstrombelastbarkeit für besonders lange Lebenszeit
Stark verbesserte Spitzenstrombelastbarkeit

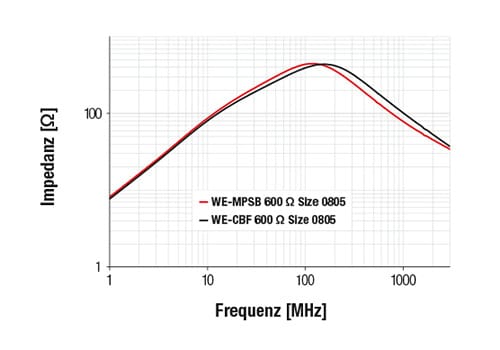

Hohe Impedanz über weiten Frequenzbereich

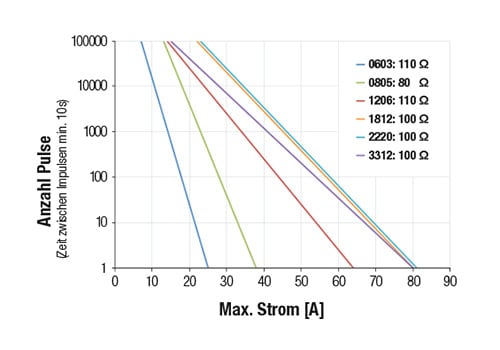

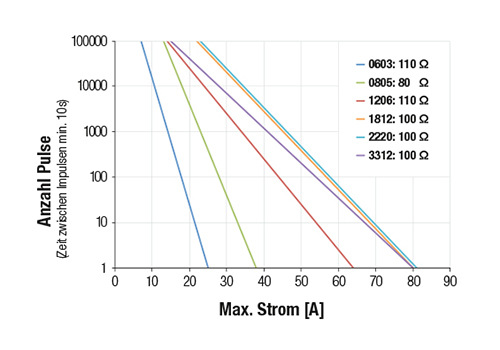

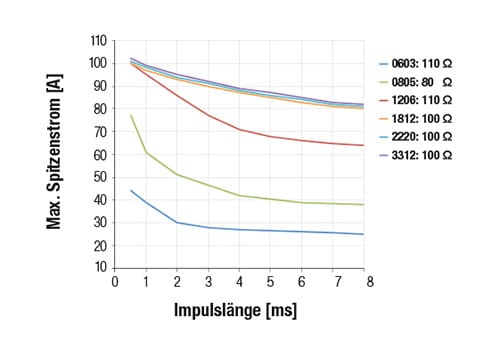

Anzahl der Pulse vs. Strom (8 ms Puls)

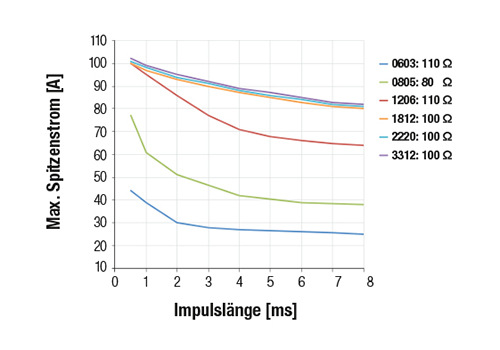

Strom vs. Impulslänge (Einzelimpuls)
Bauteilauswahl mit REDEXPERT
Die schnellste Möglichkeit, das beste Bauteil zu ermitteln, ist die Verwendung von REDEXPERT mit dem Pulse Designer für EMV Ferrite zur Erfüllung Ihrer Spitzenstrom-Anforderungen auf Basis der Einschaltstrom-Amplitude und Pulslänge. Als registrierter Benutzer können Sie den Schieberegler im Diagramm auf 170 MHz setzen und dem Raster anschließend direkt die Widerstandswerte für jedes Bauteil entnehmen. Sie können sogar eine absteigende Sortierung festlegen, in der das Teil mit dem höchsten Widerstand ganz oben steht.
Weitere Vorteile von REDEXPERT:
- Weltweit genauestes AC-Verlustmodell für Speicherinduktivitäten
- Filtermöglichkeit für über 20 elektrische und mechanische Merkmale
- Simulation der Induktivität im DC/DC-Wandler
- Vergleichbarkeit anhand interaktiver Messkurven (Induktivität/Strom und Erwärmung/DC-Strom)
- Verfügbar in sieben Sprachen
- Messwertbasierte Online-Plattform
- Integrierte kostenlose Musterbestellung
- Direkter Zugriff auf Produktdatenblatt
- Komfortabler und übersichtlicher Bauteilvergleich
Sortimente
Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:
Videos
#askLorandt erklärt: Messen von Pulsbelastbarkeit bei SMD-Ferriten
Videos
Würth Elektronik Webinar: EMV Ferrite sind mehr als nur Vogelfutter auf der Platine.
Videos
Würth Elektronik Webinar: WE-MPSB - der SMD-Ferrit, der Einschaltströme meistert
