WE-MK Multilayer-Keramik-SMT-Induktivität

Bauform	L (mm)	W (mm)	H (mm)	Montageart

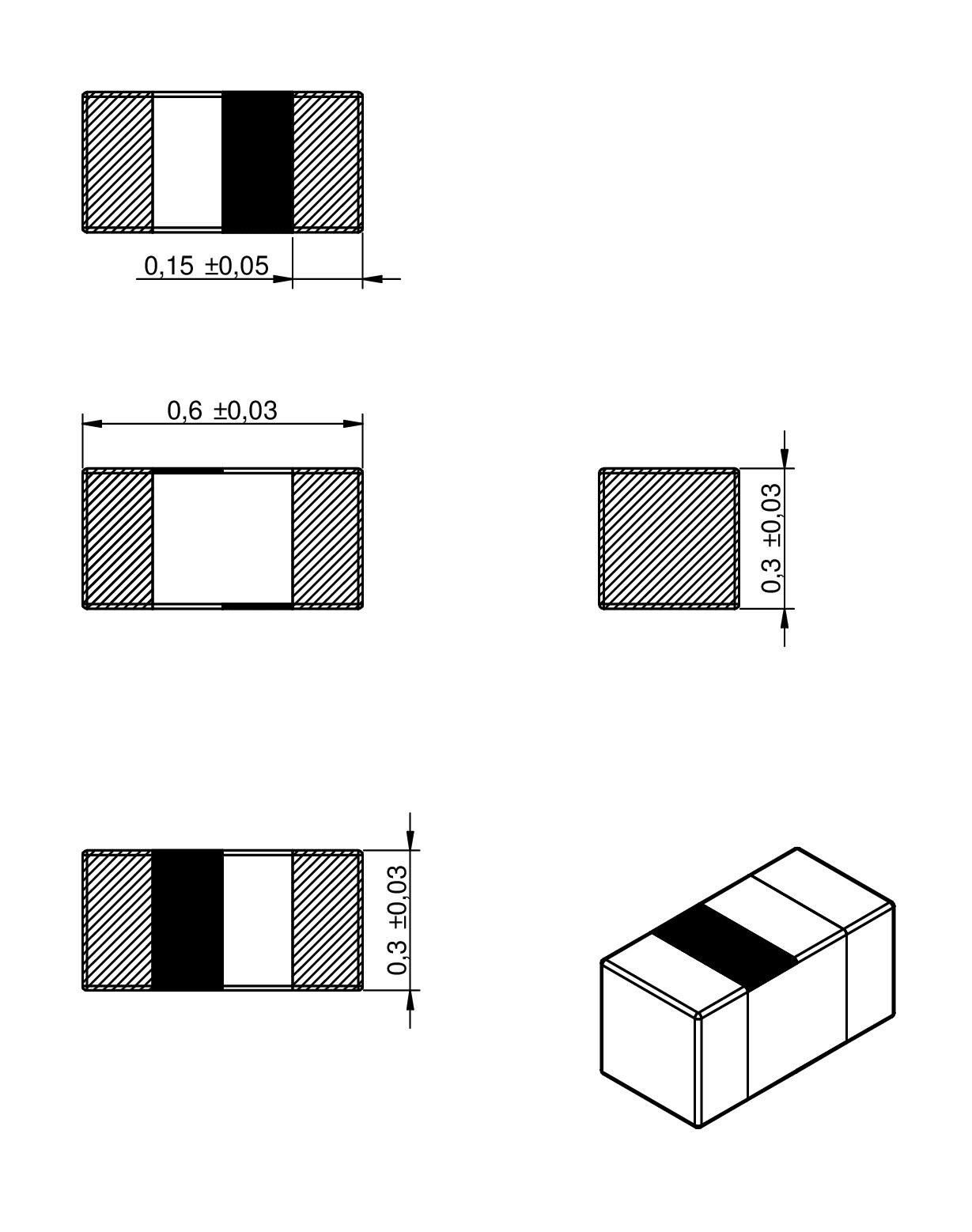

0201	0.6	0.3	0.3	SMT
0402	1	0.5	0.5	SMT
0603	1.6	0.8	0.8	SMT
0805	2	1.25	-	SMT

LTSpice-Dateien

LT
LTSpice_WE-MK (rev22a).zip
|
9.7 KB

Merkmale

Spule integriert in eine mehrschichtige Keramikstruktur
Alle Induktivitäten mit Polaritäts Marking (außer Größe 0805)
Hohe Eigenresonanzfrequenz
Induktivitätstoleranzen von ±2% (bzw. ±0.1nH) und ±5% (bzw. ±0.3nH)
Sehr stabile Induktivität über gesamten Temperaturbereich
Empfohlenes Lötprofil: Reflow
Betriebstemperatur: -55°C bis +125°C

Anwendung

Hochfrequenzschaltungen
Bluetooth
Wireless LAN
Filterschaltungen
Oszillatoren
Pager
Laptops
PCMCIA-Karten

Application Notes

ANP074 Einführung in Hochfrequenz-Induktivitäten
PDF

Modelithics-Simulationsmodelle

Integrieren Sie diesen Teil in Ihre Konstruktion mit den hochpräzisen messbasierten Simulationsmodellen von Modelithics. Die Modelithics-Bibliotheken sind auch für das Advanced Design System (ADS) von Keysight Technologies, die NI / AWR-Designumgebung / Microwave Office ™, Gensys, ASYSS® HFSS ™, Sonnet® und Cadence von Keysight Technologies verfügbar.

Artikeldaten

Alle

0201

0402

0603

0805

Artikel Nr.	Datenblatt	Downloads	L (nH)	Tol. L	Testbedingung L	Q_min.	Testbedingung Q	R_{DC max.} (Ω)	I_R (mA)	f_res (MHz)	Design Kit
7447840010	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840010 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1	±0.3nH	100 MHz	8	100 MHz	0.1	300	8000	744784 748001
7447820010	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820010 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1	±0.3nH	100 MHz	4	100 MHz	0.11	470	10000	744782
7447860010	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860010 (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1	±0.3nH	100 MHz	8	100 MHz	0.05	1300	10000	744786
7447820010G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820010G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	±0.1nH	100 MHz	4	100 MHz	0.11	470	10000	–
7447840010G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840010G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	±0.1nH	100 MHz	8	100 MHz	0.1	300	8000	–
7447860010G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860010G (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	±0.1nH	100 MHz	8	100 MHz	0.05	1300	10000	–
7447840012	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840012 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.2	±0.3nH	100 MHz	8	100 MHz	0.1	300	8000	744784 748001
7447820012	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820012 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.2	±0.3nH	100 MHz	4	100 MHz	0.12	450	10000	744782
7447860012	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860012 (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.2	±0.3nH	100 MHz	8	100 MHz	0.05	1300	10000	744786
7447820012G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820012G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.2	±0.1nH	100 MHz	4	100 MHz	0.12	450	10000	–
7447840012G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840012G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.2	±0.1nH	100 MHz	8	100 MHz	0.1	300	8000	–
7447860012G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860012G (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.2	±0.1nH	100 MHz	8	100 MHz	0.05	1300	10000	–
7447840015	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840015 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.5	±0.3nH	100 MHz	8	100 MHz	0.1	300	8000	744784 748001
7447820015	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820015 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.5	±0.3nH	100 MHz	4	100 MHz	0.13	430	10000	744782
7447860015	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860015 (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.5	±0.3nH	100 MHz	8	100 MHz	0.1	1300	6000	744786
7447820015G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820015G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.5	±0.1nH	100 MHz	4	100 MHz	0.13	430	10000	–
7447840015G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840015G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.5	±0.1nH	100 MHz	8	100 MHz	0.1	300	8000	–
7447860015G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860015G (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.5	±0.1nH	100 MHz	8	100 MHz	0.1	1300	6000	–
7447880015	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880015 (rev23a).s2p \| 84.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.5	±0.3nH	100 MHz	10	100 MHz	0.1	300	4000	–
7447840018	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840018 (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.8	±0.3nH	100 MHz	8	100 MHz	0.1	300	6000	744784
7447820018	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820018 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.8	±0.3nH	100 MHz	4	100 MHz	0.16	390	10000	744782
7447860018	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860018 (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	1.8	±0.3nH	100 MHz	8	100 MHz	0.1	1300	6000	744786
7447820018G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820018G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.8	±0.1nH	100 MHz	4	100 MHz	0.16	390	10000	–
7447840018G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840018G (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.8	±0.1nH	100 MHz	8	100 MHz	0.1	300	6000	–
7447860018G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860018G (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	1.8	±0.1nH	100 MHz	8	100 MHz	0.1	1300	6000	–
7447840020	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840020 (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2	±0.3nH	100 MHz	8	100 MHz	0.12	300	6000	744784 748001
7447820020	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820020 (rev23b).s2p \| 82.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2	±0.3nH	100 MHz	4	100 MHz	0.17	380	8800	744782
7447820020G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820020G (rev23b).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2	±0.1nH	100 MHz	4	100 MHz	0.17	380	8800	–
7447840020G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840020G (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2	±0.1nH	100 MHz	8	100 MHz	0.12	300	6000	–
7447820022	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820022 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.2	±0.3nH	100 MHz	4	100 MHz	0.19	360	8800	744782
7447840022	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840022 (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.2	±0.3nH	100 MHz	8	100 MHz	0.15	300	6000	744784 748001
7447860022	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860022 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.2	±0.3nH	100 MHz	8	100 MHz	0.1	950	6000	744786
7447820022G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820022G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.2	±0.1nH	100 MHz	4	100 MHz	0.19	360	8800	–
7447840022G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840022G (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.2	±0.1nH	100 MHz	8	100 MHz	0.15	300	6000	–
7447860022G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860022G (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.2	±0.1nH	100 MHz	8	100 MHz	0.1	950	6000	–
7447820024	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820024 (rev23b).s2p \| 82.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.4	±0.3nH	100 MHz	4	100 MHz	0.2	350	8300	744782
7447820024G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820024G (rev23b).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.4	±0.1nH	100 MHz	4	100 MHz	0.2	350	8300	–
7447820027	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820027 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.7	±0.3nH	100 MHz	4	100 MHz	0.21	340	7700	744782
7447840027	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840027 (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.7	±0.3nH	100 MHz	8	100 MHz	0.17	300	6000	744784 748001
7447860027	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860027 (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	2.7	±0.3nH	100 MHz	10	100 MHz	0.1	950	6000	744786
7447820027G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820027G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.7	±0.1nH	100 MHz	4	100 MHz	0.21	340	7700	–
7447840027G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840027G (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.7	±0.1nH	100 MHz	8	100 MHz	0.17	300	6000	–
7447860027G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860027G (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.7	±0.1nH	100 MHz	10	100 MHz	0.1	950	6000	–
7447880027	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880027 (rev23a).s2p \| 83.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	2.7	±0.3nH	100 MHz	12	100 MHz	0.1	300	4000	–
7447820030	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820030 (rev23b).s2p \| 82.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3	±0.3nH	100 MHz	4	100 MHz	0.22	330	7200	744782
7447840030	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840030 (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3	±0.3nH	100 MHz	8	100 MHz	0.18	300	6000	744784 748001
7447820030G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820030G (rev23b).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3	±0.1nH	100 MHz	4	100 MHz	0.22	330	7200	–
7447840030G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840030G (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3	±0.1nH	100 MHz	8	100 MHz	0.18	300	6000	–
7447820033	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820033 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.3	±0.3nH	100 MHz	4	100 MHz	0.23	320	6700	744782
7447840033	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840033 (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.3	±0.3nH	100 MHz	8	100 MHz	0.19	300	6000	744784 748001
7447860033	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860033 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.3	±0.3nH	100 MHz	10	100 MHz	0.12	850	6000	744786
7447820033G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820033G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.3	±0.1nH	100 MHz	4	100 MHz	0.23	320	6700	–
7447840033G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840033G (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.3	±0.1nH	100 MHz	8	100 MHz	0.19	300	6000	–
7447860033G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860033G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.3	±0.1nH	100 MHz	10	100 MHz	0.12	850	6000	–
7447820036	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820036 (rev23b).s2p \| 82.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.6	±0.3nH	100 MHz	4	100 MHz	0.25	310	6400	744782
7447820036G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820036G (rev23b).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.6	±0.1nH	100 MHz	4	100 MHz	0.25	310	6400	–
7447820039	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820039 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.9	±0.3nH	100 MHz	4	100 MHz	0.27	300	6000	744782
7447840039	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840039 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.9	±0.3nH	100 MHz	8	100 MHz	0.19	300	6000	744784 748001
7447860039	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860039 (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	3.9	±0.3nH	100 MHz	10	100 MHz	0.12	850	6000	744786
7447820039G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820039G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.9	±0.1nH	100 MHz	4	100 MHz	0.27	300	6000	–
7447840039G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840039G (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.9	±0.1nH	100 MHz	8	100 MHz	0.19	300	6000	–
7447860039G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860039G (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	3.9	±0.1nH	100 MHz	10	100 MHz	0.12	850	6000	–
7447820043	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820043 (rev23b).s2p \| 82.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	4.3	±0.3nH	100 MHz	4	100 MHz	0.3	280	5700	744782
7447820043G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820043G (rev23b).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.3	±0.1nH	100 MHz	4	100 MHz	0.3	280	5700	–
7447820047	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820047 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	4.7	±0.3nH	100 MHz	4	100 MHz	0.3	280	5300	744782
7447840047	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840047 (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	4.7	±0.3nH	100 MHz	8	100 MHz	0.23	300	6000	744784 748001
7447860047	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860047 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	4.7	±0.3nH	100 MHz	10	100 MHz	0.14	700	4000	744786
7447820047G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820047G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	±0.1nH	100 MHz	4	100 MHz	0.3	280	5300	–
7447840047G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840047G (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	±0.1nH	100 MHz	8	100 MHz	0.23	300	6000	–
7447860047G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860047G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	±0.1nH	100 MHz	10	100 MHz	0.14	700	4000	–
7447880047	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880047 (rev23a).s2p \| 83.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	4.7	±0.3nH	100 MHz	12	100 MHz	0.2	300	3500	–
7447820051	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820051 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	5.1	±0.3nH	100 MHz	4	100 MHz	0.33	270	5000	744782
7447820051G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820051G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.1	±0.1nH	100 MHz	4	100 MHz	0.33	270	5000	–
7447820056	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820056 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	5.6	±0.3nH	100 MHz	4	100 MHz	0.36	260	4600	744782
7447840056	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840056 (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	5.6	±0.3nH	100 MHz	8	100 MHz	0.26	300	5300	744784 748001
7447860056	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860056 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	5.6	±0.3nH	100 MHz	10	100 MHz	0.14	700	4000	744786
7447820056G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820056G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.6	±0.1nH	100 MHz	4	100 MHz	0.36	260	4600	–
7447840056G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840056G (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.6	±0.1nH	100 MHz	8	100 MHz	0.26	300	5300	–
7447860056G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860056G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.6	±0.1nH	100 MHz	10	100 MHz	0.14	700	4000	–
7447880056	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880056 (rev23a).s2p \| 83.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	5.6	±0.3nH	100 MHz	15	100 MHz	0.23	300	3200	–
7447820062	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820062 (rev23b).s2p \| 82.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	6.2	±0.3nH	100 MHz	4	100 MHz	0.38	250	4200	744782
7447820062G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820062G (rev23b).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.2	±2%	100 MHz	4	100 MHz	0.38	250	4200	–
7447820068	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820068 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	6.8	±5%	100 MHz	4	100 MHz	0.39	250	3900	744782
7447840068	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840068 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	6.8	±5%	100 MHz	8	100 MHz	0.29	300	4200	744784 748001
7447860068	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860068 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	6.8	±5%	100 MHz	10	100 MHz	0.16	650	4000	744786
7447820068G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820068G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	±2%	100 MHz	4	100 MHz	0.39	250	3900	–
7447840068G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840068G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	±2%	100 MHz	8	100 MHz	0.29	300	4200	–
7447860068G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860068G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	±2%	100 MHz	10	100 MHz	0.16	650	4000	–
7447880068	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880068 (rev23a).s2p \| 83.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	6.8	±5%	100 MHz	15	100 MHz	0.25	300	2800	–
7447820075	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820075 (rev23b).s2p \| 82.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	7.5	±5%	100 MHz	4	100 MHz	0.41	240	3600	744782
7447840075	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840075 (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	7.5	±5%	100 MHz	8	100 MHz	0.31	300	4200	744784 748001
7447820075G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820075G (rev23b).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	7.5	±2%	100 MHz	4	100 MHz	0.41	240	3600	–
7447840075G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840075G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	7.5	±2%	100 MHz	8	100 MHz	0.31	300	4200	–
7447820082	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820082 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	8.2	±5%	100 MHz	4	100 MHz	0.45	230	3400	744782
7447840082	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840082 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	8.2	±5%	100 MHz	8	100 MHz	0.33	300	3600	744784 748001
7447860082	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860082 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	8.2	±5%	100 MHz	10	100 MHz	0.16	650	3500	744786
7447820082G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820082G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	±2%	100 MHz	4	100 MHz	0.45	230	3400	–
7447840082G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840082G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	±2%	100 MHz	8	100 MHz	0.33	300	3600	–
7447860082G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860082G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	±2%	100 MHz	10	100 MHz	0.16	650	3500	–
7447880082	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880082 (rev23a).s2p \| 83.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	8.2	±5%	100 MHz	15	100 MHz	0.28	300	2400	–
7447820091	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820091 (rev23b).s2p \| 82.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	9.1	±5%	100 MHz	4	100 MHz	0.48	220	3200	744782
7447820091G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820091G (rev23b).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	9.1	±2%	100 MHz	4	100 MHz	0.48	220	3200	–
7447820110	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820110 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	10	±5%	100 MHz	4	100 MHz	0.51	220	2900	744782
7447840110	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840110 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	10	±5%	100 MHz	8	100 MHz	0.35	300	3200	744784 748001
7447860110	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860110 (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	10	±5%	100 MHz	12	100 MHz	0.24	550	3400	744786
7447820110G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820110G (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	±2%	100 MHz	4	100 MHz	0.51	220	2900	–
7447840110G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840110G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	±2%	100 MHz	8	100 MHz	0.35	300	3200	–
7447860110G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860110G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	±2%	100 MHz	12	100 MHz	0.24	550	3400	–
7447880110	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880110 (rev23a).s2p \| 83.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	10	±5%	100 MHz	15	100 MHz	0.3	300	2100	–
7447820112	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820112 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	12	±5%	100 MHz	4	100 MHz	0.68	190	2700	744782
7447840112	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840112 (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	12	±5%	100 MHz	8	100 MHz	0.41	300	2800	744784 748001
7447860112	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860112 (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	12	±5%	100 MHz	12	100 MHz	0.24	550	2600	744786
7447820112G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820112G (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	12	±2%	100 MHz	4	100 MHz	0.68	190	2700	–
7447840112G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840112G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	12	±2%	100 MHz	8	100 MHz	0.41	300	2800	–
7447860112G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860112G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	12	±2%	100 MHz	12	100 MHz	0.24	550	2600	–
7447820115	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820115 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	15	±5%	100 MHz	4	100 MHz	0.71	180	2300	744782
7447840115	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840115 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	15	±5%	100 MHz	8	100 MHz	0.46	300	2300	744784 748001
7447860115	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860115 (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	15	±5%	100 MHz	12	100 MHz	0.24	550	2300	744786
7447820115G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820115G (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	15	±2%	100 MHz	4	100 MHz	0.71	180	2300	–
7447840115G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840115G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	15	±2%	100 MHz	8	100 MHz	0.46	300	2300	–
7447860115G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860115G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	15	±2%	100 MHz	12	100 MHz	0.24	550	2300	–
7447860118	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860118 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	18	±5%	100 MHz	12	100 MHz	0.24	550	2000	744786
7447820118	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820118 (rev23a).s2p \| 79.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	18	±5%	100 MHz	4	100 MHz	0.81	170	2100	744782
7447840118	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840118 (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	18	±5%	100 MHz	8	100 MHz	0.51	300	2100	744784 748001
7447820118G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820118G (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	18	±2%	100 MHz	4	100 MHz	0.81	170	2100	–
7447840118G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840118G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	18	±2%	100 MHz	8	100 MHz	0.51	300	2100	–
7447860118G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860118G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	18	±2%	100 MHz	12	100 MHz	0.24	550	2000	–
7447820122	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820122 (rev23a).s2p \| 79.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	22	±5%	100 MHz	4	100 MHz	1	150	1800	744782
7447840122	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840122 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	22	±5%	100 MHz	8	100 MHz	0.58	300	1800	744784 748001
7447860122	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860122 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	22	±5%	100 MHz	12	100 MHz	0.34	500	1600	744786
7447820122G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820122G (rev23a).s2p \| 79.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	22	±2%	100 MHz	4	100 MHz	1	150	1800	–
7447840122G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840122G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	22	±2%	100 MHz	8	100 MHz	0.58	300	1800	–
7447860122G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860122G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	22	±2%	100 MHz	12	100 MHz	0.34	500	1600	–
7447820127	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447820127 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	27	±5%	100 MHz	4	100 MHz	1.35	120	1800	744782
7447840127	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840127 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	27	±5%	100 MHz	8	100 MHz	0.67	300	1600	744784 748001
7447860127	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860127 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	27	±5%	100 MHz	12	100 MHz	0.34	500	1400	744786
7447820127G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820127G (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	27	±2%	100 MHz	4	100 MHz	1.35	120	1800	–
7447840127G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840127G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	27	±2%	100 MHz	8	100 MHz	0.67	300	1600	–
7447860127G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860127G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	27	±2%	100 MHz	12	100 MHz	0.34	500	1400	–
7447880127	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880127 (rev23a).s2p \| 83.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	27	±5%	100 MHz	18	100 MHz	0.55	300	1300	–
7447820133	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_IGS_7447820xxx_0201 (rev1).igs \| 301.5 KB STP Downloads_STP_7447820xxx_0201 (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820133 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	±5%	100 MHz	4	100 MHz	1.5	110	1700	744782
7447840133	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840133 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	33	±5%	100 MHz	8	100 MHz	0.67	200	1500	744784 748001
7447860133	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860133 (rev23b).s2p \| 83.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	33	±5%	100 MHz	12	100 MHz	0.45	400	1200	744786
7447820133G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0201G_IGS (rev1).igs \| 301.5 KB STP Download_WE-MK-0201G_STP (rev1).stp \| 66.9 KB Elektrische Modelle ZIP S S-Parameter_7447820133G (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	±2%	100 MHz	4	100 MHz	1.5	110	1700	–
7447840133G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840133G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	±2%	100 MHz	8	100 MHz	0.67	200	1500	–
7447860133G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860133G (rev23b).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	±2%	100 MHz	12	100 MHz	0.45	400	1200	–
7447880133	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880133 (rev23a).s2p \| 79 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	±5%	100 MHz	18	100 MHz	0.6	300	1200	–
7447840139	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840139 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	39	±5%	100 MHz	8	100 MHz	1.06	200	1200	744784 748001
7447860139	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860139 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	39	±5%	100 MHz	12	100 MHz	0.45	400	1100	744786
7447840139G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840139G (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	39	±2%	100 MHz	8	100 MHz	1.06	200	1200	–
7447860139G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860139G (rev23a).s2p \| 79.8 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	39	±2%	100 MHz	12	100 MHz	0.45	400	1100	–
7447840147	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840147 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	47	±5%	100 MHz	8	100 MHz	1.15	200	1000	744784 748001
7447860147	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860147 (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	47	±5%	100 MHz	12	100 MHz	0.65	350	900	744786
7447840147G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840147G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	47	±2%	100 MHz	8	100 MHz	1.15	200	1000	–
7447860147G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860147G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	47	±2%	100 MHz	12	100 MHz	0.65	350	900	–
7447840156	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840156 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	56	±5%	100 MHz	8	100 MHz	1.2	200	800	744784 748001
7447860156	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860156 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	56	±5%	100 MHz	12	100 MHz	0.65	350	900	744786
7447840156G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840156G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	56	±2%	100 MHz	8	100 MHz	1.2	200	800	–
7447860156G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860156G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	56	±2%	100 MHz	12	100 MHz	0.65	350	900	–
7447880156	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880156 (rev23a).s2p \| 83.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	56	±5%	100 MHz	18	100 MHz	0.75	300	800	–
7447840168	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840168 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	68	±5%	100 MHz	8	100 MHz	1.25	180	800	744784 748001
7447860168	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860168 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	68	±5%	100 MHz	12	100 MHz	0.65	350	700	744786
7447840168G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840168G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	68	±2%	100 MHz	8	100 MHz	1.25	180	800	–
7447860168G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860168G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	68	±2%	100 MHz	12	100 MHz	0.65	350	700	–
7447840182	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840182 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	82	±5%	100 MHz	8	100 MHz	1.6	150	600	744784 748001
7447860182	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860182 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	82	±5%	100 MHz	12	100 MHz	0.85	300	600	744786
7447840182G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840182G (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	82	±2%	100 MHz	8	100 MHz	1.6	150	600	–
7447860182G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860182G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	82	±2%	100 MHz	12	100 MHz	0.85	300	600	–
7447840210	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840210 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	100	±5%	100 MHz	8	100 MHz	1.6	150	600	744784 748001
7447860210	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860210 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	100	±5%	100 MHz	12	100 MHz	0.85	300	600	744786
7447840210G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840210G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	100	±2%	100 MHz	8	100 MHz	1.6	150	600	–
7447860210G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860210G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	100	±2%	100 MHz	12	100 MHz	0.85	300	600	–
7447880210	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880210 (rev23a).s2p \| 83.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	100	±5%	100 MHz	18	100 MHz	0.9	300	600	–
7447840212	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840212 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	120	±5%	100 MHz	8	100 MHz	1.6	150	600	744784
7447860212	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860212 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	120	±5%	50 MHz	8	50 MHz	0.85	300	500	744786
7447840212G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840212G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	120	±2%	100 MHz	8	100 MHz	1.6	150	600	–
7447860212G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860212G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	120	±2%	50 MHz	8	50 MHz	0.85	300	500	–
7447880212	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x0,85 (rev1).igs \| 159.9 KB STP STP_RfMK_0805_2,0x1,25x0,85 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880212 (rev23a).s2p \| 83.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	120	±5%	50 MHz	13	50 MHz	0.95	300	500	–
7447840215	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840215 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	150	±5%	100 MHz	8	100 MHz	2.99	140	500	744784
7447860215	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860215 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	150	±5%	50 MHz	8	50 MHz	1.2	300	500	744786
7447840215G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840215G (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	150	±2%	100 MHz	8	100 MHz	2.99	140	500	–
7447860215G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860215G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	150	±2%	50 MHz	8	50 MHz	1.2	300	500	–
7447840218	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840218 (rev23a).s2p \| 79.9 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	180	±5%	100 MHz	8	100 MHz	3.38	150	500	744784
7447860218	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860218 (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	180	±5%	50 MHz	8	50 MHz	1.2	300	400	744786
7447840218G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840218G (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	180	±2%	100 MHz	8	100 MHz	3.38	150	500	–
7447860218G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860218G (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	180	±2%	50 MHz	8	50 MHz	1.2	300	400	–
7447840222	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840222 (rev23a).s2p \| 80 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	220	±5%	100 MHz	8	100 MHz	3.77	120	500	744784
7447860222	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860222 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	220	±5%	50 MHz	8	50 MHz	1.2	300	400	744786
7447840222G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840222G (rev23a).s2p \| 80.1 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	±2%	100 MHz	8	100 MHz	3.77	120	500	–
7447860222G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860222G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	±2%	50 MHz	8	50 MHz	1.2	300	400	–
7447880222	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x1,25 (rev1).igs \| 158.9 KB STP STP_RfMK_0805_2,0x1,25x1,25 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880222 (rev23a).s2p \| 83.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	±5%	50 MHz	12	50 MHz	1.2	300	350	–
7447840227	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_7447840xxx _0402 (rev1).igs \| 317.3 KB STP Downloads_STP_7447840xxx _0402 (rev1).stp \| 70.3 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447840227 (rev23a).s2p \| 80.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	270	±5%	100 MHz	8	100 MHz	4.9	110	500	744784
7447860227	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860227 (rev23a).s2p \| 79.2 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	270	±5%	50 MHz	8	50 MHz	1.9	250	400	744786
7447840227G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0402G_IGS (rev1).igs \| 317.3 KB STP Download_WE-MK-0402G_STP (rev1).stp \| 70.3 KB Elektrische Modelle ZIP S S-Parameter_7447840227G (rev23a).s2p \| 80.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	270	±2%	100 MHz	8	100 MHz	4.9	110	500	–
7447860227G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860227G (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	270	±2%	50 MHz	8	50 MHz	1.9	250	400	–
7447860233	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860233 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	330	±5%	50 MHz	8	50 MHz	1.9	250	350	744786
7447860233G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860233G (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	330	±2%	50 MHz	8	50 MHz	1.9	250	350	–
7447860239	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860239 (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	390	±5%	50 MHz	8	50 MHz	2.3	150	350	744786
7447860239G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860239G (rev23a).s2p \| 79.5 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	390	±2%	50 MHz	8	50 MHz	2.3	150	350	–
7447860243	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860243 (rev23a).s2p \| 79.3 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	430	±5%	50 MHz	8	50 MHz	2.5	150	300	744786
7447860243G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860243G (rev23a).s2p \| 79.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	430	±2%	50 MHz	8	50 MHz	2.5	150	300	–
7447860247	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Downloads_IGS_7447860xxx _0603 (rev1).igs \| 415 KB STP Downloads_STP_7447860xxx _0603 (rev1).stp \| 89.9 KB RF & Microwave Simulationsmodelle MDL Modelithics Elektrische Modelle ZIP S S-Parameter_7447860247 (rev23a).s2p \| 79.6 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	470	±5%	50 MHz	8	50 MHz	2.5	150	300	744786
7447860247G	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS Download_WE-MK-0603G_IGS (rev1).igs \| 415 KB STP Download_WE-MK-0603G_STP (rev1).stp \| 89.9 KB Elektrische Modelle ZIP S S-Parameter_7447860247G (rev23a).s2p \| 79.7 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	470	±2%	50 MHz	8	50 MHz	2.5	150	300	–
7447880247	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MK (rev22e).IntLib \| 199 KB ZUK Cadstar_WE-MK (rev21a).zip \| 13.9 KB CDS Cadence_WE-MK (rev21a).zip \| 409.4 KB EAG Eagle_WE-MK (rev22a).lbr \| 109.1 KB CAD-Dateien ZIP IGS IGS_RfMK_0805_2,0x1,25x1,25 (rev1).igs \| 158.9 KB STP STP_RfMK_0805_2,0x1,25x1,25 (rev1).stp \| 35.7 KB Elektrische Modelle ZIP S S-Parameter_7447880247 (rev23a).s2p \| 83.4 KB PSP PSpice_WE-MK (rev22a).zip \| 35.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	470	±5%	50 MHz	10	50 MHz	2	300	200	–

Artikel Nr.	Datenblatt	Simulation
7447840010	SPEC
7447820010	SPEC
7447860010	SPEC
7447820010G	SPEC
7447840010G	SPEC
7447860010G	SPEC
7447840012	SPEC
7447820012	SPEC
7447860012	SPEC
7447820012G	SPEC
7447840012G	SPEC
7447860012G	SPEC
7447840015	SPEC
7447820015	SPEC
7447860015	SPEC
7447820015G	SPEC
7447840015G	SPEC
7447860015G	SPEC
7447880015	SPEC
7447840018	SPEC
7447820018	SPEC
7447860018	SPEC
7447820018G	SPEC
7447840018G	SPEC
7447860018G	SPEC
7447840020	SPEC
7447820020	SPEC
7447820020G	SPEC
7447840020G	SPEC
7447820022	SPEC
7447840022	SPEC
7447860022	SPEC
7447820022G	SPEC
7447840022G	SPEC
7447860022G	SPEC
7447820024	SPEC
7447820024G	SPEC
7447820027	SPEC
7447840027	SPEC
7447860027	SPEC
7447820027G	SPEC
7447840027G	SPEC
7447860027G	SPEC
7447880027	SPEC
7447820030	SPEC
7447840030	SPEC
7447820030G	SPEC
7447840030G	SPEC
7447820033	SPEC
7447840033	SPEC
7447860033	SPEC
7447820033G	SPEC
7447840033G	SPEC
7447860033G	SPEC
7447820036	SPEC
7447820036G	SPEC
7447820039	SPEC
7447840039	SPEC
7447860039	SPEC
7447820039G	SPEC
7447840039G	SPEC
7447860039G	SPEC
7447820043	SPEC
7447820043G	SPEC
7447820047	SPEC
7447840047	SPEC
7447860047	SPEC
7447820047G	SPEC
7447840047G	SPEC
7447860047G	SPEC
7447880047	SPEC
7447820051	SPEC
7447820051G	SPEC
7447820056	SPEC
7447840056	SPEC
7447860056	SPEC
7447820056G	SPEC
7447840056G	SPEC
7447860056G	SPEC
7447880056	SPEC
7447820062	SPEC
7447820062G	SPEC
7447820068	SPEC
7447840068	SPEC
7447860068	SPEC
7447820068G	SPEC
7447840068G	SPEC
7447860068G	SPEC
7447880068	SPEC
7447820075	SPEC
7447840075	SPEC
7447820075G	SPEC
7447840075G	SPEC
7447820082	SPEC
7447840082	SPEC
7447860082	SPEC
7447820082G	SPEC
7447840082G	SPEC
7447860082G	SPEC
7447880082	SPEC
7447820091	SPEC
7447820091G	SPEC
7447820110	SPEC
7447840110	SPEC
7447860110	SPEC
7447820110G	SPEC
7447840110G	SPEC
7447860110G	SPEC
7447880110	SPEC
7447820112	SPEC
7447840112	SPEC
7447860112	SPEC
7447820112G	SPEC
7447840112G	SPEC
7447860112G	SPEC
7447820115	SPEC
7447840115	SPEC
7447860115	SPEC
7447820115G	SPEC
7447840115G	SPEC
7447860115G	SPEC
7447860118	SPEC
7447820118	SPEC
7447840118	SPEC
7447820118G	SPEC
7447840118G	SPEC
7447860118G	SPEC
7447820122	SPEC
7447840122	SPEC
7447860122	SPEC
7447820122G	SPEC
7447840122G	SPEC
7447860122G	SPEC
7447820127	SPEC
7447840127	SPEC
7447860127	SPEC
7447820127G	SPEC
7447840127G	SPEC
7447860127G	SPEC
7447880127	SPEC
7447820133	SPEC
7447840133	SPEC
7447860133	SPEC
7447820133G	SPEC
7447840133G	SPEC
7447860133G	SPEC
7447880133	SPEC
7447840139	SPEC
7447860139	SPEC
7447840139G	SPEC
7447860139G	SPEC
7447840147	SPEC
7447860147	SPEC
7447840147G	SPEC
7447860147G	SPEC
7447840156	SPEC
7447860156	SPEC
7447840156G	SPEC
7447860156G	SPEC
7447880156	SPEC
7447840168	SPEC
7447860168	SPEC
7447840168G	SPEC
7447860168G	SPEC
7447840182	SPEC
7447860182	SPEC
7447840182G	SPEC
7447860182G	SPEC
7447840210	SPEC
7447860210	SPEC
7447840210G	SPEC
7447860210G	SPEC
7447880210	SPEC
7447840212	SPEC
7447860212	SPEC
7447840212G	SPEC
7447860212G	SPEC
7447880212	SPEC
7447840215	SPEC
7447860215	SPEC
7447840215G	SPEC
7447860215G	SPEC
7447840218	SPEC
7447860218	SPEC
7447840218G	SPEC
7447860218G	SPEC
7447840222	SPEC
7447860222	SPEC
7447840222G	SPEC
7447860222G	SPEC
7447880222	SPEC
7447840227	SPEC
7447860227	SPEC
7447840227G	SPEC
7447860227G	SPEC
7447860233	SPEC
7447860233G	SPEC
7447860239	SPEC
7447860239G	SPEC
7447860243	SPEC
7447860243G	SPEC
7447860247	SPEC
7447860247G	SPEC
7447880247	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	L (nH)	Tol. L	Testbedingung L	Q_min.	Testbedingung Q	R_{DC max.} (Ω)	I_R (mA)	f_res (MHz)	Design Kit	Muster

Würth Elektronik bietet mehrere Produktserien mit unterschiedlicher Aufbautechnologie an

HF Induktivitäten Auswahlhilfe

WE-KI Keramik-SMT-Induktivität

Induktivitätswerte von 1 nH bis zu 1800 nH
Hohe Güte Q
Bis zu 12,5 GHz Eigenresonanzfrequenz
Bis zu ± 2% Induktivitätstoleranz
Hohe thermische Stabilität
Design Kits für die verschiedenen Größen erhältlich

WE-KI HC Hochstrom-Keramik-SMT-Induktivität

Induktivitätswerte von 1 nH bis zu 390 nH
Ausgezeichneter Q-Faktor
Hochstrom bis zu 2,3 A
± 2% Induktivitätstoleranz
Hohe thermische Stabilität
Design Kit verfügbar

Induktivitätswerte von 1 nH bis zu 470 nH
Extrem kleine Bauform (bis zu 0201)
Bis zu ±2% (oder ±0,1 nH) Induktivitätstoleranz
Robuste Struktur
Polaritätskennzeichnung verfügbar
Design Kits für die verschiedenen Größen erhältlich
Hohe thermische Stabilität

WE-CAIR Luftspulen

Induktivitätswerte von 1.65 nH bis zu 538 nH
Extrem hohe Güte Q
Hochstrom bis zu 4 A
Hohe Eingenresonanzfrequenz
Polaritätskennzeichnung verfügbar
Design Kits für die verschiedenen Größen erhältlich
Hohe thermische Stabilität

WE-TCI SMD-Dünnfilm-Induktivität

Induktivitätswerte von 1 nH bis zu 27 nH
Hohe Eigenresonanzfrequenz
Enge Toleranz von 2% (1% auf Anfrage) oder ± 0,1
Sehr geringe Größe (bis zu 0201)

WE-RFI Ferrit-SMT-Induktivität

Hohe Induktivitätswerte von 20 nH bis zu 47 µH verfügbar
Betriebstemperatur: -40 °C bis +85 °C
Größen: 0402 bis 1008
Design Kit verfügbar

Was ist der Gütefaktor Q?

Der Gütefaktor Q ist ein entscheidender Parameter und eines der ersten Kriterien, die jeder HF-Ingenieur berücksichtigen sollte. Der Q-Faktor wird entweder als Mindestwert oder als typischer Wert bei einem bestimmten Frequenzpunkt angegeben. Bei Würth Elektronik wird der Q-Faktor als Mindestwert angegeben, um den Kunden ein zuverlässiges Mindestniveau zu garantieren.

Grundsätzlich ist der Q-Faktor das Verhältnis zwischen dem induktiven Blindwiderstand X_L und den Verlusten R_S und ist ein Indikator dafür, wie ideal eine Induktivität ist. Bei Induktivitäten mit Luft- oder Keramikkernen ist der Widerstand R_S hauptsächlich auf den spezifischen Widerstand des Leiters in der Induktionsvorrichtung zurückzuführen. Ein höherer Q-Faktor bedeutet weniger Verluste in der Komponente.

Eigenresonanzfrequenz

Da die Wicklungsstruktur jeder Drahtspule eine gewisse Kapazität aufweist, stellt die Induktivität einen Parallelschwingkreis dar, der eine entsprechende Eigenresonanzfrequenz (SRF, self resonance frequency) aufweist. Wie bei herkömmlichen Induktivitäten gibt die SRF an, bis zu welcher Frequenz sich das Bauelement wie eine Induktivität verhält.

Genau bei der SRF verhält sich die Induktivität mit ihrer parasitären Kapazität wie ein Resonanzkreis mit einer nahezu unendlich hohen Impedanz, nur Schaltungsverluste begrenzen den hohen Wert der Impedanz. Jenseits der SRF verhält sich das Bauelement wie ein Kondensator.

Bei EMV-Filterapplikationen, in denen Induktivitäten verwendet werden, erfolgt die beste Signaldämpfung kurz unterhalb der SRF, wo die Impedanz sehr hoch ist und somit die Dämpfung ihr Maximum erreicht.

Bei Signal-Filter- oder Impedanzanpassungs-Anwendungen ist es wichtiger, eine konstante Induktivität im relevanten Frequenzbereich zu haben, was bedeutet, dass die SRF der Induktivität weit oberhalb der Betriebsfrequenz der Schaltung liegen sollte.

Nennstrom bei Hochfrequenzanwendungen

Der Nennstrom wird als maximaler Gleichstrom (A oder mA) angegeben, der einen bestimmten Temperaturanstieg verursacht (z.B. ΔT = 40 K). Der Temperaturanstieg plus die Umgebungstemperatur darf die maximale Betriebstemperatur nicht überschreiten. Für Hochstromanwendungen wählen Sie bitte die spezifischen Luftspulen: WE-KI HC, WE-ACHC und WE-CAIR.

HF-Induktivitäten und Antennenanpassung

Wie die Antennenanpassung funktioniert

Mit Hilfe des Smith-Diagramms kann die komplexe Impedanz des Antennenspeisepunkts, bestehend aus Widerstands- und Blindwerten, grafisch dargestellt werden. Bei einer angepassten Antenne liegt die Impedanz bei der Betriebsfrequenz nahe der Mitte des Smith-Diagramms und damit nahe der Impedanz von 50 Ω. Dies kann durch den Einsatz von HF-Induktivitäten und HF-Kondensatoren erreicht werden. Ein pi-Anpassungsnetzwerk ist für diesen Zweck besonders nützlich, da es flexibel für die Antennenanpassung von fast jeder anderen Impedanz verwendet werden kann. In der Praxis funktioniert die Antennenanpassung in mehreren Schritten.

Zusätzlich zu den WE-MCA Antennen bieten wir unseren Kunden einen entwicklungsbegleitenden Antennenservice an. Wir unterstützen von der Antennenauswahl über die Antennenplatzierung bis hin zur Antennenanpassung.

Webseite: www.we-online.com/antenna-matching

E-Mail: antenna.matching@we-online.com

Wir bieten auch ein Antennenanpassungs-Design-Kit an, das alle Komponenten enthält, die für Ihre Antennenanpassung benötigt werden. Dieses Design-Kit mit der Bestellnummer 748001 enthält Chip-Antennen WE-MCA, keramische Multilayer-Induktivitäten WE-MK in der Größe 0402, Hochfrequenz-Chipkondensatoren WCAP-CSRF in der Größe 0402 und HF-Koaxialkabel WR-CXARY für Frequenzen bis zu 18 GHz.
