WE-RFI Ferrit-SMT-Induktivität
| Bauform | Maße | L (mm) | B (mm) | H (mm) | Montageart | |
|---|---|---|---|---|---|---|
0402 | 1 | 0.55 | 0.55 | SMT | ||
0603 | 1.65 | 1.1 | 0.9 | SMT | ||
0805 | 2 | 1.25 | 1.2 | SMT | ||
1008 | 2.5 | 2 | 1.6 | SMT |
LTSpice-Dateien
Merkmale
- Hohe Induktivitätswerte
- Empfohlenes Lötverfahren: Reflow
- Kundenspezifische Ausführungen auf Anfrage
- AEC-Q200 Grade 3 (−40°C bis +85°C)
- Betriebstemperatur: –40 °C bis +85 °C
Anwendung
- Speziell entwickelt für HF-Anwendungen
- RFID
- Niederfrequente Funkanwendungen (Keyless)
Artikeldaten
Alle
0402
0603
0805
1008
Filtern nach
in anzeigen
Artikel in 4 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | L(nH) | Tol. L | Testbedingung L | Qmin. | Q(%) | RDC max.(mΩ) | IR 1(mA) | fres(MHz) | Design Kit | Muster | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 7447650120 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität20 nH | Induktivität±5% | Induktivität7.9 MHz | Güte11 | Güte11 % | Gleichstromwiderstand25 mΩ | Nennstrom 11080 mA | Eigenresonanzfrequenz7720 MHz | Design Kit – | |||
| 7447650130 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität30 nH | Induktivität±5% | Induktivität7.9 MHz | Güte11 | Güte11 % | Gleichstromwiderstand35 mΩ | Nennstrom 1900 mA | Eigenresonanzfrequenz3800 MHz | Design Kit – | |||
| 7447650133 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität33 nH | Induktivität±5% | Induktivität7.9 MHz | Güte11 | Güte11 % | Gleichstromwiderstand35 mΩ | Nennstrom 1900 mA | Eigenresonanzfrequenz3875 MHz | Design Kit – | |||
| 7447650136 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität36 nH | Induktivität±5% | Induktivität7.9 MHz | Güte11 | Güte11 % | Gleichstromwiderstand40 mΩ | Nennstrom 1850 mA | Eigenresonanzfrequenz3875 MHz | Design Kit – | |||
| 7447610139 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität39 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand42 mΩ | Nennstrom 11170 mA | Eigenresonanzfrequenz2320 MHz | Design Kit – | |||
| 7447610168 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität68 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand50 mΩ | Nennstrom 11050 mA | Eigenresonanzfrequenz1925 MHz | Design Kit – | |||
| 7447650177 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität77 nH | Induktivität±5% | Induktivität7.9 MHz | Güte11 | Güte11 % | Gleichstromwiderstand90 mΩ | Nennstrom 1640 mA | Eigenresonanzfrequenz2980 MHz | Design Kit – | |||
| 7447650210 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität100 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand130 mΩ | Nennstrom 1550 mA | Eigenresonanzfrequenz2955 MHz | Design Kit – | |||
| 7447610211 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität110 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand78 mΩ | Nennstrom 1750 mA | Eigenresonanzfrequenz1925 MHz | Design Kit – | |||
| 7447650212 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität120 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand110 mΩ | Nennstrom 1575 mA | Eigenresonanzfrequenz2955 MHz | Design Kit – | |||
| 7447610215 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität150 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand90 mΩ | Nennstrom 1720 mA | Eigenresonanzfrequenz1885 MHz | Design Kit – | |||
| 7447650215 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität150 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand130 mΩ | Nennstrom 1545 mA | Eigenresonanzfrequenz2590 MHz | Design Kit – | |||
| 7447650218 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität180 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand160 mΩ | Nennstrom 1470 mA | Eigenresonanzfrequenz2955 MHz | Design Kit – | |||
| 7447610220 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität200 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand105 mΩ | Nennstrom 1700 mA | Eigenresonanzfrequenz1730 MHz | Design Kit – | |||
| 7447650222 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität220 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand220 mΩ | Nennstrom 1390 mA | Eigenresonanzfrequenz2170 MHz | Design Kit – | |||
| 7447610224 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität240 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand180 mΩ | Nennstrom 1490 mA | Eigenresonanzfrequenz1345 MHz | Design Kit – | |||
| 7447610227 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität270 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand165 mΩ | Nennstrom 1480 mA | Eigenresonanzfrequenz1540 MHz | Design Kit – | |||
| 7447650227 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität270 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand260 mΩ | Nennstrom 1370 mA | Eigenresonanzfrequenz2015 MHz | Design Kit – | |||
| 7447610236 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität360 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand185 mΩ | Nennstrom 1470 mA | Eigenresonanzfrequenz1040 MHz | Design Kit – | |||
| 7447650236 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität360 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand375 mΩ | Nennstrom 1320 mA | Eigenresonanzfrequenz1565 MHz | Design Kit – | |||
| 7447610242 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität420 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand255 mΩ | Nennstrom 1425 mA | Eigenresonanzfrequenz1110 MHz | Design Kit – | |||
| 7447650242 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität420 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand460 mΩ | Nennstrom 1270 mA | Eigenresonanzfrequenz1810 MHz | Design Kit – | |||
 | 744760247A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität470 nH | Induktivität±5% | Induktivität25.2 MHz | Güte45 | – | Gleichstromwiderstand500 mΩ | Nennstrom 1500 mA | Eigenresonanzfrequenz375 MHz | Design Kit | |||
| 7447650247 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität470 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand510 mΩ | Nennstrom 1260 mA | Eigenresonanzfrequenz1600 MHz | Design Kit – | |||
| 7447650253 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität530 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand615 mΩ | Nennstrom 1230 mA | Eigenresonanzfrequenz1600 MHz | Design Kit – | |||
| 744760256A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität560 nH | Induktivität±5% | Induktivität25.2 MHz | Güte45 | – | Gleichstromwiderstand550 mΩ | Nennstrom 1450 mA | Eigenresonanzfrequenz340 MHz | Design Kit | |||
| 7447610256 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität560 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand270 mΩ | Nennstrom 1390 mA | Eigenresonanzfrequenz915 MHz | Design Kit – | |||
| 7447650259 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität590 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand670 mΩ | Nennstrom 1220 mA | Eigenresonanzfrequenz1370 MHz | Design Kit – | |||
| 7447610260 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität600 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand380 mΩ | Nennstrom 1330 mA | Eigenresonanzfrequenz1000 MHz | Design Kit – | |||
| 744760268A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität680 nH | Induktivität±5% | Induktivität25.2 MHz | Güte35 | – | Gleichstromwiderstand850 mΩ | Nennstrom 1400 mA | Eigenresonanzfrequenz188 MHz | Design Kit | |||
| 7447650270 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität700 nH | Induktivität±5% | Induktivität7.9 MHz | Güte11 | Güte11 % | Gleichstromwiderstand1125 mΩ | Nennstrom 1160 mA | Eigenresonanzfrequenz1565 MHz | Design Kit – | |||
| 7447650277 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität770 nH | Induktivität±5% | Induktivität7.9 MHz | Güte12 | Güte12 % | Gleichstromwiderstand1250 mΩ | Nennstrom 1155 mA | Eigenresonanzfrequenz1240 MHz | Design Kit – | |||
| 744760282A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität820 nH | Induktivität±5% | Induktivität25.2 MHz | Güte35 | – | Gleichstromwiderstand1050 mΩ | Nennstrom 1300 mA | Eigenresonanzfrequenz215 MHz | Design Kit | |||
| 7447610282 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität820 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand450 mΩ | Nennstrom 1300 mA | Eigenresonanzfrequenz830 MHz | Design Kit – | |||
| 744760310A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1000 nH | Induktivität±5% | Induktivität25.2 MHz | Güte35 | – | Gleichstromwiderstand1050 mΩ | Nennstrom 1180 mA | Eigenresonanzfrequenz200 MHz | Design Kit | |||
| 7447610310 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1000 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand700 mΩ | Nennstrom 1230 mA | Eigenresonanzfrequenz680 MHz | Design Kit – | |||
| 744760312A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1200 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand1200 mΩ | Nennstrom 1150 mA | Eigenresonanzfrequenz200 MHz | Design Kit | |||
 | 744762312A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1200 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand1300 mΩ | Nennstrom 1230 mA | Eigenresonanzfrequenz280 MHz | Design Kit | |||
| 744760315A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1500 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand1450 mΩ | Nennstrom 1130 mA | Eigenresonanzfrequenz200 MHz | Design Kit | |||
| 744762315A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1500 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand1650 mΩ | Nennstrom 1220 mA | Eigenresonanzfrequenz250 MHz | Design Kit | |||
| 7447610315 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1500 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand1070 mΩ | Nennstrom 1200 mA | Eigenresonanzfrequenz605 MHz | Design Kit – | |||
| 744760318A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1800 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand2000 mΩ | Nennstrom 1120 mA | Eigenresonanzfrequenz120 MHz | Design Kit | |||
| 744762318A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1800 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand2200 mΩ | Nennstrom 1210 mA | Eigenresonanzfrequenz200 MHz | Design Kit | |||
| 744760322A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2200 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand1750 mΩ | Nennstrom 1110 mA | Eigenresonanzfrequenz110 MHz | Design Kit | |||
| 744762322A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2200 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand2350 mΩ | Nennstrom 1200 mA | Eigenresonanzfrequenz160 MHz | Design Kit | |||
| 7447610322 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2200 nH | Induktivität±5% | Induktivität7.9 MHz | Güte13 | Güte13 % | Gleichstromwiderstand400 mΩ | Nennstrom 1350 mA | Eigenresonanzfrequenz110 MHz | Design Kit – | |||
| 744760327A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2700 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand1750 mΩ | Nennstrom 1100 mA | Eigenresonanzfrequenz100 MHz | Design Kit | |||
| 744762327A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2700 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand2600 mΩ | Nennstrom 1195 mA | Eigenresonanzfrequenz130 MHz | Design Kit | |||
| 744760333A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3300 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand2000 mΩ | Nennstrom 1210 mA | Eigenresonanzfrequenz70 MHz | Design Kit | |||
| 744762333A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3300 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand2850 mΩ | Nennstrom 1185 mA | Eigenresonanzfrequenz80 MHz | Design Kit | |||
| 7447610333 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3300 nH | Induktivität±5% | Induktivität7.9 MHz | Güte14 | Güte14 % | Gleichstromwiderstand950 mΩ | Nennstrom 1220 mA | Eigenresonanzfrequenz110 MHz | Design Kit – | |||
| 744760339A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3900 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand2150 mΩ | Nennstrom 1200 mA | Eigenresonanzfrequenz60 MHz | Design Kit | |||
| 744762339A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3900 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand4000 mΩ | Nennstrom 1180 mA | Eigenresonanzfrequenz50 MHz | Design Kit | |||
| 744760347A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität4700 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand1900 mΩ | Nennstrom 1180 mA | Eigenresonanzfrequenz50 MHz | Design Kit – | |||
| 744762347A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität4700 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand4300 mΩ | Nennstrom 1175 mA | Eigenresonanzfrequenz45 MHz | Design Kit | |||
| 7447610347 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität4700 nH | Induktivität±5% | Induktivität7.9 MHz | Güte14 | Güte14 % | Gleichstromwiderstand1125 mΩ | Nennstrom 1200 mA | Eigenresonanzfrequenz67 MHz | Design Kit – | |||
| 744760356A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5600 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand2200 mΩ | Nennstrom 1160 mA | Eigenresonanzfrequenz45 MHz | Design Kit | |||
| 744762356A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5600 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand2600 mΩ | Nennstrom 1170 mA | Eigenresonanzfrequenz42 MHz | Design Kit – | |||
| 7447610356 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5600 nH | Induktivität±5% | Induktivität7.9 MHz | Güte14 | Güte14 % | Gleichstromwiderstand1055 mΩ | Nennstrom 1195 mA | Eigenresonanzfrequenz62 MHz | Design Kit – | |||
| 744762368A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität6800 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand2800 mΩ | Nennstrom 1165 mA | Eigenresonanzfrequenz39 MHz | Design Kit – | |||
| 7447610368 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität6800 nH | Induktivität±5% | Induktivität7.9 MHz | Güte14 | Güte14 % | Gleichstromwiderstand1380 mΩ | Nennstrom 1170 mA | Eigenresonanzfrequenz52 MHz | Design Kit – | |||
| 744760382A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8200 nH | Induktivität±5% | Induktivität7.96 MHz | Güte15 | – | Gleichstromwiderstand2400 mΩ | Nennstrom 1120 mA | Eigenresonanzfrequenz40 MHz | Design Kit | |||
| 744762382A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8200 nH | Induktivität±5% | Induktivität7.96 MHz | Güte20 | – | Gleichstromwiderstand3050 mΩ | Nennstrom 1160 mA | Eigenresonanzfrequenz36 MHz | Design Kit – | |||
| 7447610382 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8200 nH | Induktivität±5% | Induktivität7.9 MHz | Güte14 | Güte14 % | Gleichstromwiderstand1550 mΩ | Nennstrom 1150 mA | Eigenresonanzfrequenz46 MHz | Design Kit – | |||
| 744760410A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität10000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand3600 mΩ | Nennstrom 180 mA | Eigenresonanzfrequenz40 MHz | Design Kit | |||
| 744762410A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität10000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand3500 mΩ | Nennstrom 1150 mA | Eigenresonanzfrequenz33 MHz | Design Kit – | |||
| 7447610410 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität10000 nH | Induktivität±5% | Induktivität2.5 MHz | Güte14 | Güte14 % | Gleichstromwiderstand1700 mΩ | Nennstrom 1160 mA | Eigenresonanzfrequenz40 MHz | Design Kit – | |||
| 744762415A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität15000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand4000 mΩ | Nennstrom 1130 mA | Eigenresonanzfrequenz26 MHz | Design Kit | |||
| 7447610415 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität15000 nH | Induktivität±5% | Induktivität2.5 MHz | Güte13 | Güte13 % | Gleichstromwiderstand3900 mΩ | Nennstrom 190 mA | Eigenresonanzfrequenz30 MHz | Design Kit – | |||
| 744762418A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität18000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand4500 mΩ | Nennstrom 1120 mA | Eigenresonanzfrequenz24 MHz | Design Kit | |||
| 744762422A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität22000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand5000 mΩ | Nennstrom 1110 mA | Eigenresonanzfrequenz22 MHz | Design Kit | |||
| 744762427A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität27000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand6000 mΩ | Nennstrom 195 mA | Eigenresonanzfrequenz21 MHz | Design Kit | |||
| 744762433A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität33000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand6500 mΩ | Nennstrom 185 mA | Eigenresonanzfrequenz20 MHz | Design Kit | |||
| 744762439A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität39000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand8500 mΩ | Nennstrom 160 mA | Eigenresonanzfrequenz18 MHz | Design Kit | |||
| 744762447A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität47000 nH | Induktivität±5% | Induktivität2.52 MHz | Güte15 | – | Gleichstromwiderstand14000 mΩ | Nennstrom 145 mA | Eigenresonanzfrequenz17 MHz | Design Kit |
Würth Elektronik bietet mehrere Produktserien mit unterschiedlicher Aufbautechnologie an
HF Induktivitäten Auswahlhilfe
WE-KI SMT Keramik-SMT-Induktivität
- Induktivitätswerte von 1 nH bis zu 1800 nH
- Hohe Güte Q
- Bis zu 12,5 GHz Eigenresonanzfrequenz
- Bis zu ± 2% Induktivitätstoleranz
- Hohe thermische Stabilität
- Design Kits für die verschiedenen Größen erhältlich
WE-KI HC Hochstrom-Keramik-SMT-Induktivität
- Induktivitätswerte von 1 nH bis zu 390 nH
- Ausgezeichneter Q-Faktor
- Hochstrom bis zu 2,3 A
- ± 2% Induktivitätstoleranz
- Hohe thermische Stabilität
- Design Kit verfügbar
WE-MK Multilayer-Keramik-SMT-Induktivität
- Induktivitätswerte von 1 nH bis zu 470 nH
- Extrem kleine Bauform (bis zu 0201)
- Bis zu ±2% (oder ±0,1 nH) Induktivitätstoleranz
- Robuste Struktur
- Polaritätskennzeichnung verfügbar
- Design Kits für die verschiedenen Größen erhältlich
- Hohe thermische Stabilität
WE-CAIR Luftspulen
- Induktivitätswerte von 1.65 nH bis zu 538 nH
- Extrem hohe Güte Q
- Hochstrom bis zu 4 A
- Hohe Eingenresonanzfrequenz
- Polaritätskennzeichnung verfügbar
- Design Kits für die verschiedenen Größen erhältlich
- Hohe thermische Stabilität
WE-TCI SMD-Dünnfilm-Induktivität
- Induktivitätswerte von 1 nH bis zu 27 nH
- Hohe Eigenresonanzfrequenz
- Enge Toleranz von 2% (1% auf Anfrage) oder ± 0,1
- Sehr geringe Größe (bis zu 0201)
WE-RFI Ferrit-SMT-Induktivität
- Hohe Induktivitätswerte von 20 nH bis zu 47 µH verfügbar
- Betriebstemperatur: -40 °C bis +85 °C
- Größen: 0402 bis 1008
- Design Kit verfügbar

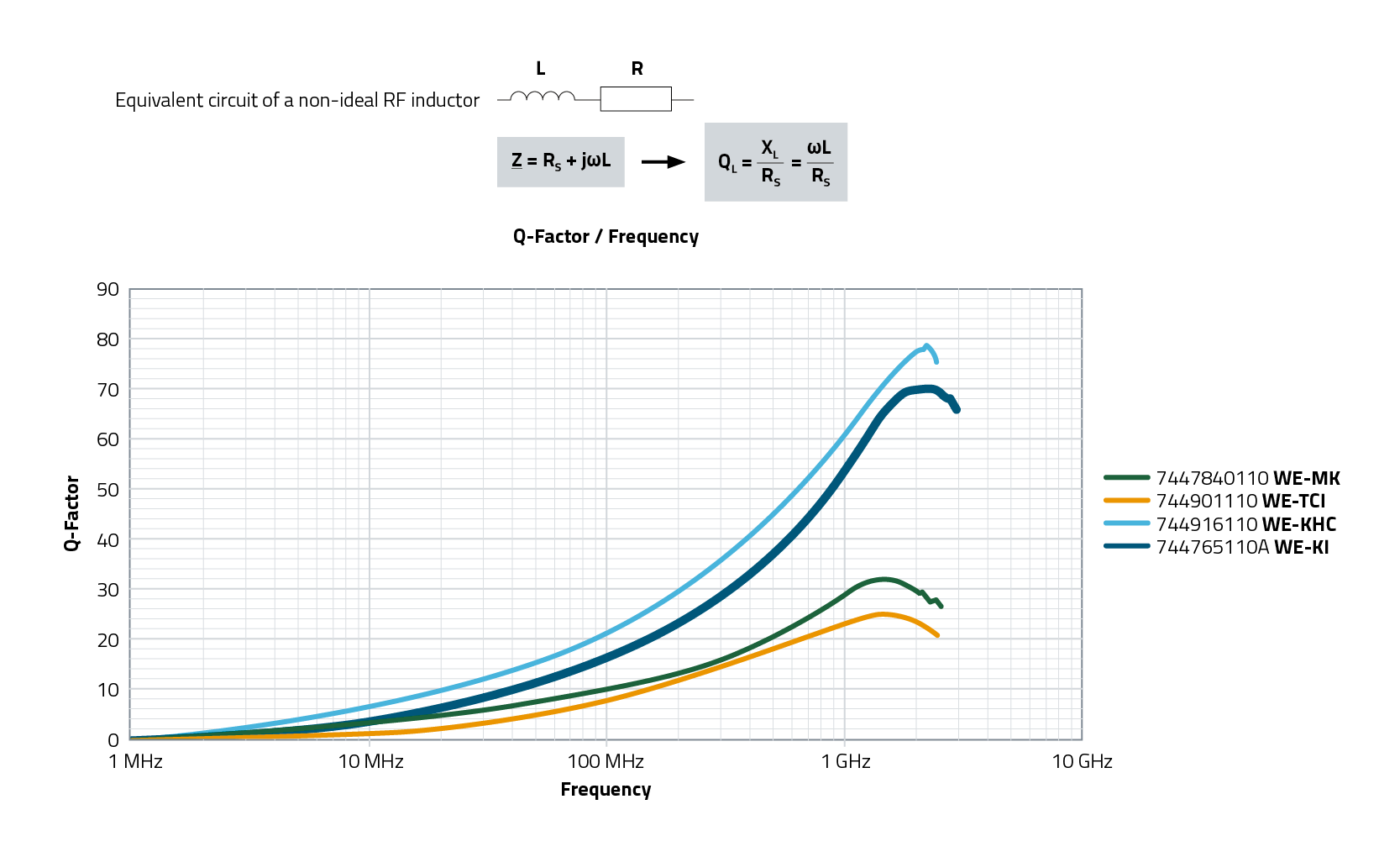

Was ist der Gütefaktor Q?
Was ist der Gütefaktor Q?
Der Gütefaktor Q ist ein entscheidender Parameter und eines der ersten Kriterien, die jeder HF-Ingenieur berücksichtigen sollte. Der Q-Faktor wird entweder als Mindestwert oder als typischer Wert bei einem bestimmten Frequenzpunkt angegeben. Bei Würth Elektronik wird der Q-Faktor als Mindestwert angegeben, um den Kunden ein zuverlässiges Mindestniveau zu garantieren.
Grundsätzlich ist der Q-Faktor das Verhältnis zwischen dem induktiven Blindwiderstand X<sub>L</sub> und den Verlusten R<sub>S</sub> und ist ein Indikator dafür, wie ideal eine Induktivität ist. Bei Induktivitäten mit Luft- oder Keramikkernen ist der Widerstand R<sub>S</sub> hauptsächlich auf den spezifischen Widerstand des Leiters in der Induktionsvorrichtung zurückzuführen. Ein höherer Q-Faktor bedeutet weniger Verluste in der Komponente.

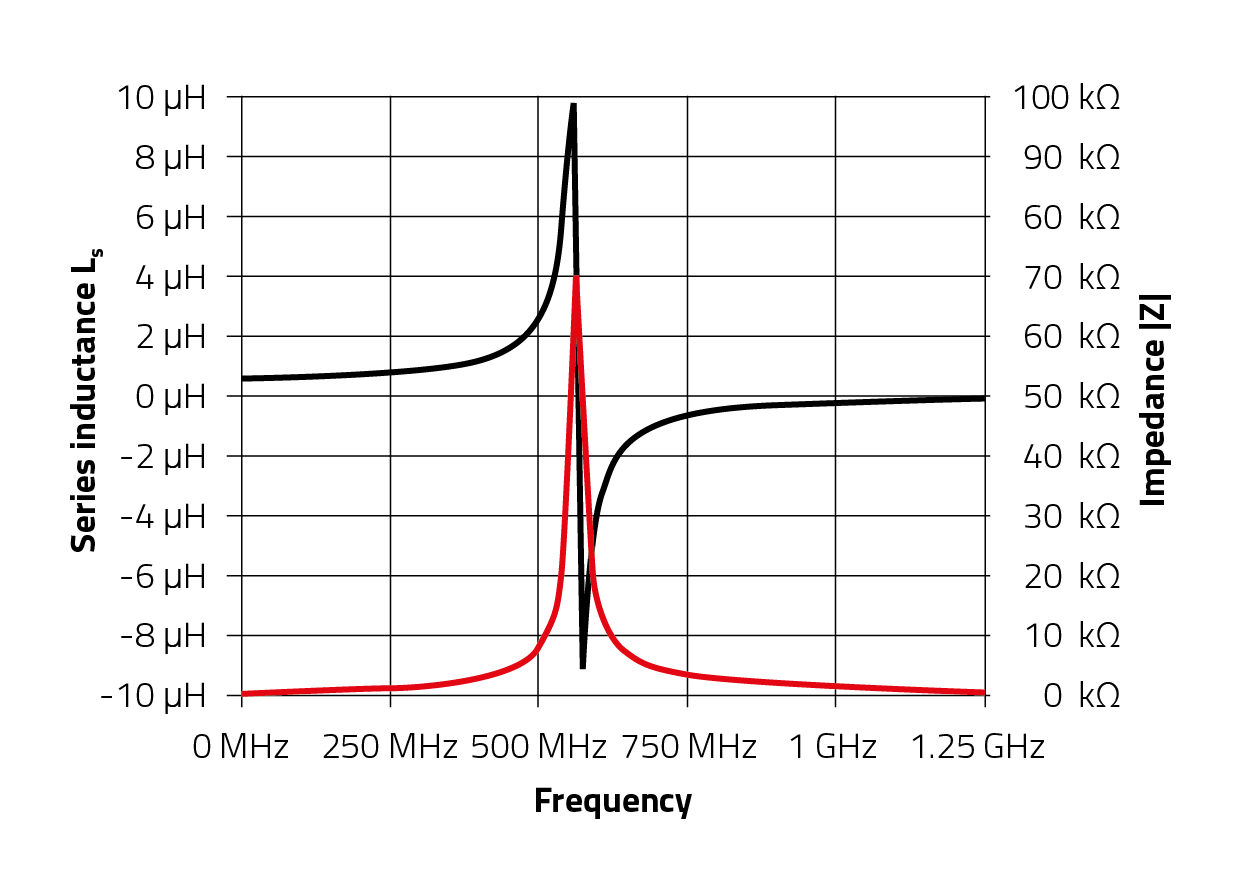

Eigenresonanzfrequenz
Eigenresonanzfrequenz
Da die Wicklungsstruktur jeder Drahtspule eine gewisse Kapazität aufweist, stellt die Induktivität einen Parallelschwingkreis dar, der eine entsprechende Eigenresonanzfrequenz (SRF, self resonance frequency) aufweist. Wie bei herkömmlichen Induktivitäten gibt die SRF an, bis zu welcher Frequenz sich das Bauelement wie eine Induktivität verhält.
Genau bei der SRF verhält sich die Induktivität mit ihrer parasitären Kapazität wie ein Resonanzkreis mit einer nahezu unendlich hohen Impedanz, nur Schaltungsverluste begrenzen den hohen Wert der Impedanz. Jenseits der SRF verhält sich das Bauelement wie ein Kondensator.
Bei EMV-Filterapplikationen, in denen Induktivitäten verwendet werden, erfolgt die beste Signaldämpfung kurz unterhalb der SRF, wo die Impedanz sehr hoch ist und somit die Dämpfung ihr Maximum erreicht.
Bei Signal-Filter- oder Impedanzanpassungs-Anwendungen ist es wichtiger, eine konstante Induktivität im relevanten Frequenzbereich zu haben, was bedeutet, dass die SRF der Induktivität weit oberhalb der Betriebsfrequenz der Schaltung liegen sollte.
Nennstrom bei Hochfrequenzanwendungen
Nennstrom bei Hochfrequenzanwendungen
Der Nennstrom wird als maximaler Gleichstrom (A oder mA) angegeben, der einen bestimmten Temperaturanstieg verursacht (z.B. ΔT = 40 K). Der Temperaturanstieg plus die Umgebungstemperatur darf die maximale Betriebstemperatur nicht überschreiten. Für Hochstromanwendungen wählen Sie bitte die spezifischen Luftspulen: WE-KI HC, WE-ACHC und WE-CAIR.
HF-Induktivitäten und Antennenanpassung
HF-Induktivitäten und Antennenanpassung
Mit Hilfe des Smith-Diagramms kann die komplexe Impedanz des Antennenspeisepunkts, bestehend aus Widerstands- und Blindwerten, grafisch dargestellt werden. Bei einer angepassten Antenne liegt die Impedanz bei der Betriebsfrequenz nahe der Mitte des Smith-Diagramms und damit nahe der Impedanz von 50 Ω. Dies kann durch den Einsatz von HF-Induktivitäten und HF-Kondensatoren erreicht werden. Ein pi-Anpassungsnetzwerk ist für diesen Zweck besonders nützlich, da es flexibel für die Antennenanpassung von fast jeder anderen Impedanz verwendet werden kann. In der Praxis funktioniert die Antennenanpassung in mehreren Schritten.
Zusätzlich zu den WE-MCA Antennen bieten wir unseren Kunden einen entwicklungsbegleitenden Antennenservice an. Wir unterstützen von der Antennenauswahl über die Antennenplatzierung bis hin zur Antennenanpassung.
Webseite: www.we-online.com/antenna-matching
E-Mail: antenna.matching@we-online.com
Wir bieten auch ein Antennenanpassungs-Design-Kit an, das alle Komponenten enthält, die für Ihre Antennenanpassung benötigt werden. Dieses Design-Kit mit der Bestellnummer 748001 enthält Chip-Antennen WE-MCA, keramische Multilayer-Induktivitäten WE-MK in der Größe 0402, Hochfrequenz-Chipkondensatoren WCAP-CSRF in der Größe 0402 und HF-Koaxialkabel WR-CXARY für Frequenzen bis zu 18 GHz.
