WE-KI HC Hochstrom Keramik-SMT-Induktivität
Merkmale
- Induktivitätswerte von 1 nH bis 390 nH
- Hohe Güte
- Hohe Eigenresonanzfrequenz
- Hohe Ströme bis 2.3 A
- 2% Induktivitätstoleranz
- Betriebstemperatur: -40°C bis +125°C
Anwendung
- Speziell für HF-Anwendung
- Ideal für Applikationen mit hohen Strömen
- Breitband Filter
- Entkopplung in HF-Schaltungen
Artikeldaten
Alle

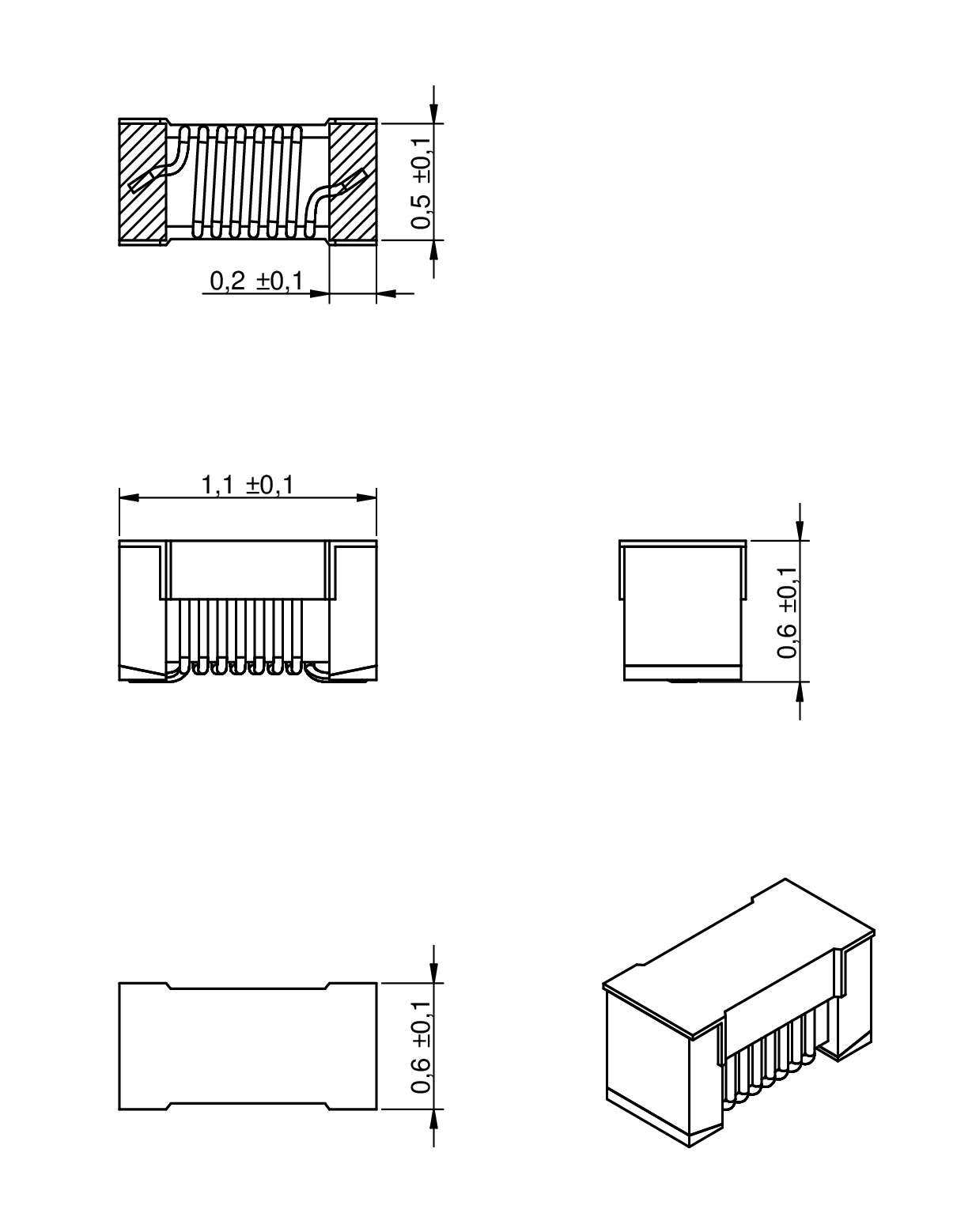

0402

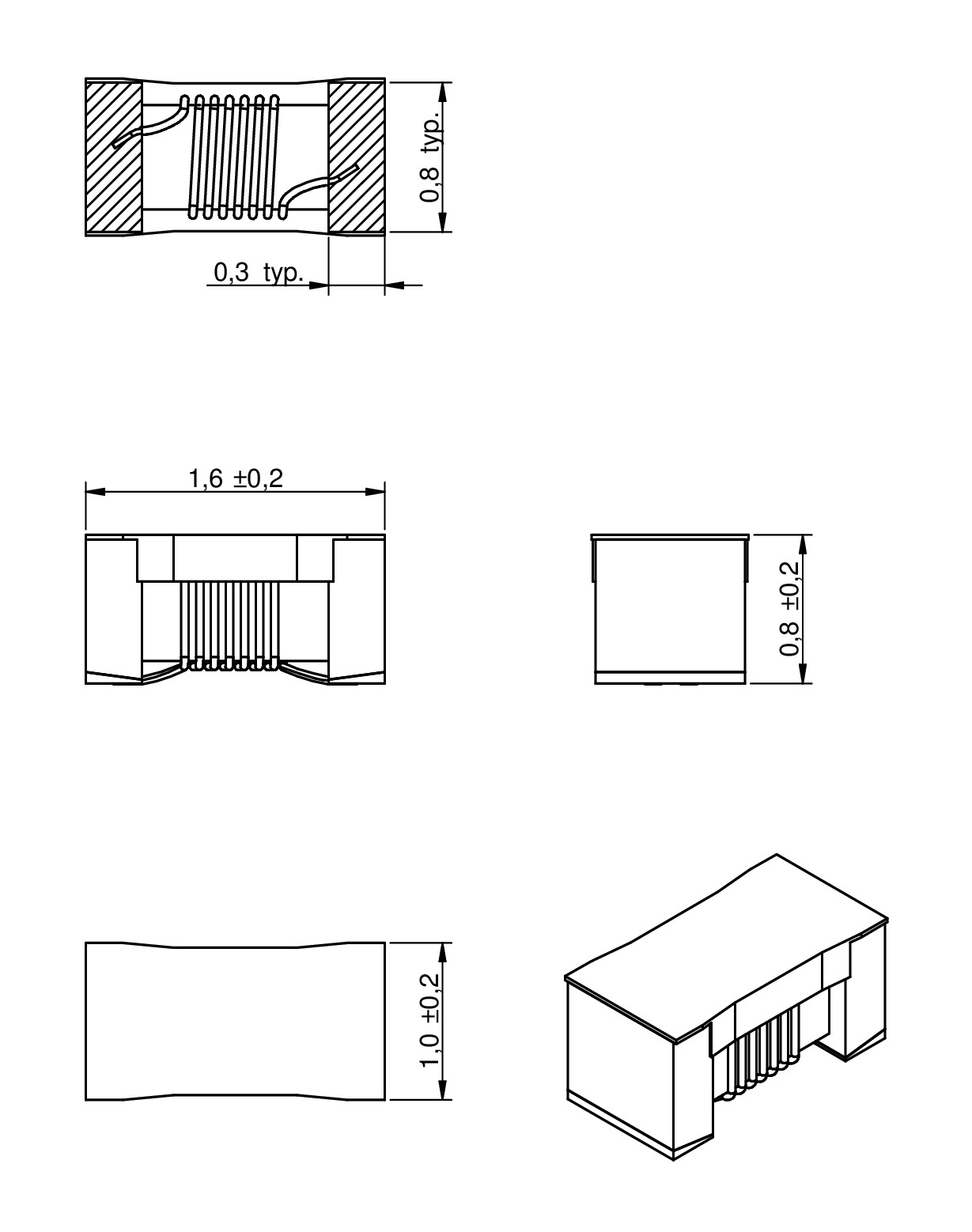

0603
Filtern nach
in anzeigen
Artikel in 2 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | L(nH) | Tol. L | Testbedingung L | Qmin. | Testbedingung Q | RDC max.(Ω) | IR(mA) | fres(MHz) | Design Kit | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
744916010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte20 | Güte250 MHz | Gleichstromwiderstand0.03 Ω | Nennstrom2300 mA | Eigenresonanzfrequenz16000 MHz | Design Kit | |||
744917018 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1.8 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte18 | Güte250 MHz | Gleichstromwiderstand0.033 Ω | Nennstrom2100 mA | Eigenresonanzfrequenz16000 MHz | Design Kit | |||
744916020 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte24 | Güte250 MHz | Gleichstromwiderstand0.038 Ω | Nennstrom2100 mA | Eigenresonanzfrequenz15200 MHz | Design Kit – | |||
744916022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2.2 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand0.038 Ω | Nennstrom2100 mA | Eigenresonanzfrequenz15100 MHz | Design Kit | |||
744917022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2.2 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte10 | Güte250 MHz | Gleichstromwiderstand0.23 Ω | Nennstrom900 mA | Eigenresonanzfrequenz15000 MHz | Design Kit – | |||
744916027 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität2.7 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte24 | Güte250 MHz | Gleichstromwiderstand0.56 Ω | Nennstrom1500 mA | Eigenresonanzfrequenz13000 MHz | Design Kit – | |||
744916033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3.3 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.045 Ω | Nennstrom1700 mA | Eigenresonanzfrequenz12800 MHz | Design Kit | |||
744917033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3.3 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.024 Ω | Nennstrom1900 mA | Eigenresonanzfrequenz9600 MHz | Design Kit – | |||
744916036 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3.6 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.045 Ω | Nennstrom1700 mA | Eigenresonanzfrequenz11700 MHz | Design Kit – | |||
744917036 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3.6 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte32 | Güte250 MHz | Gleichstromwiderstand0.031 Ω | Nennstrom1900 mA | Eigenresonanzfrequenz9700 MHz | Design Kit – | |||
744916039 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3.9 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.045 Ω | Nennstrom1700 mA | Eigenresonanzfrequenz9500 MHz | Design Kit – | |||
744917039 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität3.9 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.039 Ω | Nennstrom1600 mA | Eigenresonanzfrequenz7500 MHz | Design Kit | |||
744916043 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität4.3 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.04 Ω | Nennstrom1600 mA | Eigenresonanzfrequenz7150 MHz | Design Kit | |||
744917043 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität4.3 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte24 | Güte250 MHz | Gleichstromwiderstand0.08 Ω | Nennstrom1300 mA | Eigenresonanzfrequenz7500 MHz | Design Kit – | |||
744916047 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität4.7 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte23 | Güte250 MHz | Gleichstromwiderstand0.06 Ω | Nennstrom1500 mA | Eigenresonanzfrequenz6850 MHz | Design Kit – | |||
744916051 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5.1 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte20 | Güte250 MHz | Gleichstromwiderstand0.1 Ω | Nennstrom1200 mA | Eigenresonanzfrequenz6800 MHz | Design Kit | |||
744917051 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5.1 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte32 | Güte250 MHz | Gleichstromwiderstand0.036 Ω | Nennstrom1700 mA | Eigenresonanzfrequenz8900 MHz | Design Kit – | |||
744916056 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5.6 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte29 | Güte250 MHz | Gleichstromwiderstand0.048 Ω | Nennstrom1600 mA | Eigenresonanzfrequenz6500 MHz | Design Kit – | |||
744917056 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität5.6 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.036 Ω | Nennstrom1700 mA | Eigenresonanzfrequenz6600 MHz | Design Kit | |||
744917060 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität6 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte39 | Güte250 MHz | Gleichstromwiderstand0.036 Ω | Nennstrom1700 mA | Eigenresonanzfrequenz6000 MHz | Design Kit – | |||
744916062 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität6.2 nH | Induktivität±0.2nH | Induktivität250 MHz | Güte29 | Güte250 MHz | Gleichstromwiderstand0.05 Ω | Nennstrom1600 mA | Eigenresonanzfrequenz5800 MHz | Design Kit | |||
744916068 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität6.8 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.055 Ω | Nennstrom1500 mA | Eigenresonanzfrequenz5800 MHz | Design Kit | |||
744917068 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität6.8 nH | Induktivität±2% | Induktivität250 MHz | Güte34 | Güte250 MHz | Gleichstromwiderstand0.042 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz5800 MHz | Design Kit | |||
744917072 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität7.2 nH | Induktivität±2% | Induktivität250 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.07 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz5400 MHz | Design Kit – | |||
744917075 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität7.5 nH | Induktivität±2% | Induktivität250 MHz | Güte33 | Güte250 MHz | Gleichstromwiderstand0.08 Ω | Nennstrom1300 mA | Eigenresonanzfrequenz5300 MHz | Design Kit – | |||
744916082 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8.2 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.058 Ω | Nennstrom1500 mA | Eigenresonanzfrequenz5400 MHz | Design Kit – | |||
744917082 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8.2 nH | Induktivität±2% | Induktivität250 MHz | Güte37 | Güte250 MHz | Gleichstromwiderstand0.054 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz5900 MHz | Design Kit – | |||
744916087 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8.7 nH | Induktivität±2% | Induktivität250 MHz | Güte29 | Güte250 MHz | Gleichstromwiderstand0.065 Ω | Nennstrom1500 mA | Eigenresonanzfrequenz5000 MHz | Design Kit | |||
744917087 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität8.7 nH | Induktivität±2% | Induktivität250 MHz | Güte46 | Güte250 MHz | Gleichstromwiderstand0.054 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz5500 MHz | Design Kit – | |||
744916090 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität9 nH | Induktivität±2% | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.073 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz5000 MHz | Design Kit – | |||
744917091 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität9.1 nH | Induktivität±2% | Induktivität250 MHz | Güte32 | Güte250 MHz | Gleichstromwiderstand0.058 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz5100 MHz | Design Kit | |||
744916095 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität9.5 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.075 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz4700 MHz | Design Kit – | |||
744917095 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität9.5 nH | Induktivität±2% | Induktivität250 MHz | Güte39 | Güte250 MHz | Gleichstromwiderstand0.053 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz4900 MHz | Design Kit – | |||
744916110 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität10 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.085 Ω | Nennstrom1300 mA | Eigenresonanzfrequenz4700 MHz | Design Kit | |||
744917110 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität10 nH | Induktivität±2% | Induktivität250 MHz | Güte39 | Güte250 MHz | Gleichstromwiderstand0.048 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz4300 MHz | Design Kit – | |||
744916111 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität11 nH | Induktivität±2% | Induktivität250 MHz | Güte29 | Güte250 MHz | Gleichstromwiderstand0.065 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz4700 MHz | Design Kit – | |||
744917111 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität11 nH | Induktivität±2% | Induktivität250 MHz | Güte33 | Güte250 MHz | Gleichstromwiderstand0.058 Ω | Nennstrom1400 mA | Eigenresonanzfrequenz4100 MHz | Design Kit – | |||
744916112 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität12 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.07 Ω | Nennstrom1200 mA | Eigenresonanzfrequenz4400 MHz | Design Kit | |||
744917112 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität12 nH | Induktivität±2% | Induktivität250 MHz | Güte30 | Güte250 MHz | Gleichstromwiderstand0.115 Ω | Nennstrom1100 mA | Eigenresonanzfrequenz4100 MHz | Design Kit – | |||
744916113 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität13 nH | Induktivität±2% | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.14 Ω | Nennstrom870 mA | Eigenresonanzfrequenz4200 MHz | Design Kit – | |||
744916115 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität15 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.13 Ω | Nennstrom1100 mA | Eigenresonanzfrequenz3900 MHz | Design Kit | |||
744917115 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität15 nH | Induktivität±2% | Induktivität250 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.078 Ω | Nennstrom1200 mA | Eigenresonanzfrequenz3600 MHz | Design Kit | |||
744916116 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität16 nH | Induktivität±2% | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.13 Ω | Nennstrom850 mA | Eigenresonanzfrequenz3700 MHz | Design Kit – | |||
744917116 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität16 nH | Induktivität±2% | Induktivität250 MHz | Güte36 | Güte250 MHz | Gleichstromwiderstand0.085 Ω | Nennstrom1100 mA | Eigenresonanzfrequenz3500 MHz | Design Kit – | |||
744916118 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität18 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.12 Ω | Nennstrom900 mA | Eigenresonanzfrequenz3550 MHz | Design Kit | |||
744917118 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität18 nH | Induktivität±2% | Induktivität250 MHz | Güte33 | Güte250 MHz | Gleichstromwiderstand0.066 Ω | Nennstrom1200 mA | Eigenresonanzfrequenz3300 MHz | Design Kit – | |||
744916119 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität19 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.175 Ω | Nennstrom850 mA | Eigenresonanzfrequenz3500 MHz | Design Kit – | |||
744916121 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität21 nH | Induktivität±2% | Induktivität250 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand0.46 Ω | Nennstrom450 mA | Eigenresonanzfrequenz1700 MHz | Design Kit – | |||
744916122 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität22 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.25 Ω | Nennstrom800 mA | Eigenresonanzfrequenz3300 MHz | Design Kit | |||
744917122 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität22 nH | Induktivität±2% | Induktivität250 MHz | Güte35 | Güte250 MHz | Gleichstromwiderstand0.14 Ω | Nennstrom850 mA | Eigenresonanzfrequenz3150 MHz | Design Kit | |||
744916123 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität23 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.16 Ω | Nennstrom800 mA | Eigenresonanzfrequenz3300 MHz | Design Kit – | |||
744917123 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität23 nH | Induktivität±2% | Induktivität250 MHz | Güte32 | Güte250 MHz | Gleichstromwiderstand0.19 Ω | Nennstrom850 mA | Eigenresonanzfrequenz3000 MHz | Design Kit – | |||
744916124 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität24 nH | Induktivität±2% | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.29 Ω | Nennstrom700 mA | Eigenresonanzfrequenz3150 MHz | Design Kit – | |||
744917124 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität24 nH | Induktivität±2% | Induktivität250 MHz | Güte34 | Güte250 MHz | Gleichstromwiderstand0.074 Ω | Nennstrom1100 mA | Eigenresonanzfrequenz2950 MHz | Design Kit – | |||
744916125 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität25 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.3 Ω | Nennstrom700 mA | Eigenresonanzfrequenz3150 MHz | Design Kit | |||
744916126 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität26 nH | Induktivität±2% | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.275 Ω | Nennstrom700 mA | Eigenresonanzfrequenz3150 MHz | Design Kit – | |||
744916127 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität27 nH | Induktivität±2% | Induktivität250 MHz | Güte27 | Güte250 MHz | Gleichstromwiderstand0.33 Ω | Nennstrom450 mA | Eigenresonanzfrequenz3200 MHz | Design Kit – | |||
744917127 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität27 nH | Induktivität±2% | Induktivität250 MHz | Güte35 | Güte250 MHz | Gleichstromwiderstand0.2 Ω | Nennstrom780 mA | Eigenresonanzfrequenz2800 MHz | Design Kit | |||
744916130 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität30 nH | Induktivität±2% | Induktivität250 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand0.4 Ω | Nennstrom450 mA | Eigenresonanzfrequenz2900 MHz | Design Kit – | |||
744917130 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität30 nH | Induktivität±2% | Induktivität250 MHz | Güte39 | Güte250 MHz | Gleichstromwiderstand0.16 Ω | Nennstrom920 mA | Eigenresonanzfrequenz2800 MHz | Design Kit – | |||
744916133 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität33 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.33 Ω | Nennstrom490 mA | Eigenresonanzfrequenz2800 MHz | Design Kit | |||
744917133 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität33 nH | Induktivität±2% | Induktivität250 MHz | Güte36 | Güte250 MHz | Gleichstromwiderstand0.22 Ω | Nennstrom680 mA | Eigenresonanzfrequenz2700 MHz | Design Kit – | |||
744916136 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität36 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.36 Ω | Nennstrom480 mA | Eigenresonanzfrequenz2800 MHz | Design Kit – | |||
744917136 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität36 nH | Induktivität±2% | Induktivität250 MHz | Güte35 | Güte250 MHz | Gleichstromwiderstand0.225 Ω | Nennstrom720 mA | Eigenresonanzfrequenz2500 MHz | Design Kit | |||
744916137 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität37 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.48 Ω | Nennstrom470 mA | Eigenresonanzfrequenz2700 MHz | Design Kit – | |||
744916139 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität39 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.43 Ω | Nennstrom450 mA | Eigenresonanzfrequenz2600 MHz | Design Kit | |||
744917139 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität39 nH | Induktivität±2% | Induktivität250 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.25 Ω | Nennstrom680 mA | Eigenresonanzfrequenz2450 MHz | Design Kit – | |||
744916140 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität40 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.52 Ω | Nennstrom450 mA | Eigenresonanzfrequenz2600 MHz | Design Kit – | |||
744916143 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität43 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.52 Ω | Nennstrom450 mA | Eigenresonanzfrequenz2500 MHz | Design Kit – | |||
744917143 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität43 nH | Induktivität±2% | Induktivität250 MHz | Güte36 | Güte250 MHz | Gleichstromwiderstand0.225 Ω | Nennstrom810 mA | Eigenresonanzfrequenz2450 MHz | Design Kit – | |||
744916147 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität47 nH | Induktivität±2% | Induktivität250 MHz | Güte28 | Güte250 MHz | Gleichstromwiderstand0.58 Ω | Nennstrom420 mA | Eigenresonanzfrequenz2400 MHz | Design Kit | |||
744917147 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität47 nH | Induktivität±2% | Induktivität200 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.24 Ω | Nennstrom680 mA | Eigenresonanzfrequenz2300 MHz | Design Kit – | |||
744916151 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität51 nH | Induktivität±2% | Induktivität250 MHz | Güte26 | Güte250 MHz | Gleichstromwiderstand0.7 Ω | Nennstrom360 mA | Eigenresonanzfrequenz2300 MHz | Design Kit | |||
744917151 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität51 nH | Induktivität±2% | Induktivität200 MHz | Güte39 | Güte250 MHz | Gleichstromwiderstand0.28 Ω | Nennstrom660 mA | Eigenresonanzfrequenz2300 MHz | Design Kit | |||
744917156 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität56 nH | Induktivität±2% | Induktivität200 MHz | Güte40 | Güte250 MHz | Gleichstromwiderstand0.3 Ω | Nennstrom610 mA | Eigenresonanzfrequenz2200 MHz | Design Kit – | |||
744917168 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität68 nH | Induktivität±2% | Induktivität200 MHz | Güte37 | Güte250 MHz | Gleichstromwiderstand0.33 Ω | Nennstrom600 mA | Eigenresonanzfrequenz2000 MHz | Design Kit – | |||
744917172 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität72 nH | Induktivität±2% | Induktivität150 MHz | Güte37 | Güte250 MHz | Gleichstromwiderstand0.42 Ω | Nennstrom550 mA | Eigenresonanzfrequenz1900 MHz | Design Kit – | |||
744917175 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität75 nH | Induktivität±2% | Induktivität150 MHz | Güte37 | Güte250 MHz | Gleichstromwiderstand0.52 Ω | Nennstrom500 mA | Eigenresonanzfrequenz1900 MHz | Design Kit | |||
744917182 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität82 nH | Induktivität±2% | Induktivität150 MHz | Güte35 | Güte250 MHz | Gleichstromwiderstand0.46 Ω | Nennstrom510 mA | Eigenresonanzfrequenz1800 MHz | Design Kit – | |||
744917191 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität91 nH | Induktivität±2% | Induktivität150 MHz | Güte36 | Güte250 MHz | Gleichstromwiderstand0.58 Ω | Nennstrom440 mA | Eigenresonanzfrequenz1650 MHz | Design Kit – | |||
744917210 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität100 nH | Induktivität±2% | Induktivität150 MHz | Güte35 | Güte250 MHz | Gleichstromwiderstand0.54 Ω | Nennstrom470 mA | Eigenresonanzfrequenz1700 MHz | Design Kit | |||
744917211 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität110 nH | Induktivität±2% | Induktivität150 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.58 Ω | Nennstrom440 mA | Eigenresonanzfrequenz1600 MHz | Design Kit – | |||
744917212 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität120 nH | Induktivität±2% | Induktivität150 MHz | Güte32 | Güte250 MHz | Gleichstromwiderstand0.72 Ω | Nennstrom420 mA | Eigenresonanzfrequenz1550 MHz | Design Kit – | |||
744917215 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität150 nH | Induktivität±2% | Induktivität150 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand0.82 Ω | Nennstrom390 mA | Eigenresonanzfrequenz1350 MHz | Design Kit | |||
744917218 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität180 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand1.5 Ω | Nennstrom310 mA | Eigenresonanzfrequenz1300 MHz | Design Kit – | |||
744917220 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität200 nH | Induktivität±2% | Induktivität100 MHz | Güte38 | Güte250 MHz | Gleichstromwiderstand2 Ω | Nennstrom280 mA | Eigenresonanzfrequenz1250 MHz | Design Kit | |||
744917221 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität210 nH | Induktivität±2% | Induktivität100 MHz | Güte24 | Güte250 MHz | Gleichstromwiderstand2 Ω | Nennstrom280 mA | Eigenresonanzfrequenz1200 MHz | Design Kit – | |||
744917222 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität220 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand2 Ω | Nennstrom280 mA | Eigenresonanzfrequenz1100 MHz | Design Kit | |||
744917225 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität250 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand3 Ω | Nennstrom240 mA | Eigenresonanzfrequenz1050 MHz | Design Kit – | |||
744917227 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität270 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand2.25 Ω | Nennstrom260 mA | Eigenresonanzfrequenz1050 MHz | Design Kit | |||
744917230 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität300 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand2.8 Ω | Nennstrom220 mA | Eigenresonanzfrequenz990 MHz | Design Kit – | |||
744917233 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität330 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand3.6 Ω | Nennstrom180 mA | Eigenresonanzfrequenz930 MHz | Design Kit | |||
744917236 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität360 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand4.6 Ω | Nennstrom170 mA | Eigenresonanzfrequenz930 MHz | Design Kit – | |||
744917239 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität390 nH | Induktivität±2% | Induktivität100 MHz | Güte25 | Güte250 MHz | Gleichstromwiderstand4.7 Ω | Nennstrom170 mA | Eigenresonanzfrequenz880 MHz | Design Kit |
Würth Elektronik bietet mehrere Produktserien mit unterschiedlicher Aufbautechnologie an
HF Induktivitäten Auswahlhilfe
WE-KI SMT Keramik-SMT-Induktivität
- Induktivitätswerte von 1 nH bis zu 1800 nH
- Hohe Güte Q
- Bis zu 12,5 GHz Eigenresonanzfrequenz
- Bis zu ± 2% Induktivitätstoleranz
- Hohe thermische Stabilität
- Design Kits für die verschiedenen Größen erhältlich
WE-KI HC Hochstrom-Keramik-SMT-Induktivität
- Induktivitätswerte von 1 nH bis zu 390 nH
- Ausgezeichneter Q-Faktor
- Hochstrom bis zu 2,3 A
- ± 2% Induktivitätstoleranz
- Hohe thermische Stabilität
- Design Kit verfügbar
WE-MK Multilayer-Keramik-SMT-Induktivität
- Induktivitätswerte von 1 nH bis zu 470 nH
- Extrem kleine Bauform (bis zu 0201)
- Bis zu ±2% (oder ±0,1 nH) Induktivitätstoleranz
- Robuste Struktur
- Polaritätskennzeichnung verfügbar
- Design Kits für die verschiedenen Größen erhältlich
- Hohe thermische Stabilität
WE-CAIR Luftspulen
- Induktivitätswerte von 1.65 nH bis zu 538 nH
- Extrem hohe Güte Q
- Hochstrom bis zu 4 A
- Hohe Eingenresonanzfrequenz
- Polaritätskennzeichnung verfügbar
- Design Kits für die verschiedenen Größen erhältlich
- Hohe thermische Stabilität
WE-TCI SMD-Dünnfilm-Induktivität
- Induktivitätswerte von 1 nH bis zu 27 nH
- Hohe Eigenresonanzfrequenz
- Enge Toleranz von 2% (1% auf Anfrage) oder ± 0,1
- Sehr geringe Größe (bis zu 0201)
WE-RFI Ferrit-SMT-Induktivität
- Hohe Induktivitätswerte von 20 nH bis zu 47 µH verfügbar
- Betriebstemperatur: -40 °C bis +85 °C
- Größen: 0402 bis 1008
- Design Kit verfügbar
Was ist der Gütefaktor Q?
Was ist der Gütefaktor Q?
Der Gütefaktor Q ist ein entscheidender Parameter und eines der ersten Kriterien, die jeder HF-Ingenieur berücksichtigen sollte. Der Q-Faktor wird entweder als Mindestwert oder als typischer Wert bei einem bestimmten Frequenzpunkt angegeben. Bei Würth Elektronik wird der Q-Faktor als Mindestwert angegeben, um den Kunden ein zuverlässiges Mindestniveau zu garantieren.
Grundsätzlich ist der Q-Faktor das Verhältnis zwischen dem induktiven Blindwiderstand XL und den Verlusten RS und ist ein Indikator dafür, wie ideal eine Induktivität ist. Bei Induktivitäten mit Luft- oder Keramikkernen ist der Widerstand RS hauptsächlich auf den spezifischen Widerstand des Leiters in der Induktionsvorrichtung zurückzuführen. Ein höherer Q-Faktor bedeutet weniger Verluste in der Komponente.
Eigenresonanzfrequenz
Eigenresonanzfrequenz
Da die Wicklungsstruktur jeder Drahtspule eine gewisse Kapazität aufweist, stellt die Induktivität einen Parallelschwingkreis dar, der eine entsprechende Eigenresonanzfrequenz (SRF, self resonance frequency) aufweist. Wie bei herkömmlichen Induktivitäten gibt die SRF an, bis zu welcher Frequenz sich das Bauelement wie eine Induktivität verhält.
Genau bei der SRF verhält sich die Induktivität mit ihrer parasitären Kapazität wie ein Resonanzkreis mit einer nahezu unendlich hohen Impedanz, nur Schaltungsverluste begrenzen den hohen Wert der Impedanz. Jenseits der SRF verhält sich das Bauelement wie ein Kondensator.
Bei EMV-Filterapplikationen, in denen Induktivitäten verwendet werden, erfolgt die beste Signaldämpfung kurz unterhalb der SRF, wo die Impedanz sehr hoch ist und somit die Dämpfung ihr Maximum erreicht.
Bei Signal-Filter- oder Impedanzanpassungs-Anwendungen ist es wichtiger, eine konstante Induktivität im relevanten Frequenzbereich zu haben, was bedeutet, dass die SRF der Induktivität weit oberhalb der Betriebsfrequenz der Schaltung liegen sollte.
Nennstrom bei Hochfrequenzanwendungen
Nennstrom bei Hochfrequenzanwendungen
Der Nennstrom wird als maximaler Gleichstrom (A oder mA) angegeben, der einen bestimmten Temperaturanstieg verursacht (z.B. ΔT = 40 K). Der Temperaturanstieg plus die Umgebungstemperatur darf die maximale Betriebstemperatur nicht überschreiten. Für Hochstromanwendungen wählen Sie bitte die spezifischen Luftspulen: WE-KI HC, WE-ACHC und WE-CAIR.
HF-Induktivitäten und Antennenanpassung
Wie die Antennenanpassung funktioniert
HF-Induktivitäten und Antennenanpassung
Wie die Antennenanpassung funktioniert
Mit Hilfe des Smith-Diagramms kann die komplexe Impedanz des Antennenspeisepunkts, bestehend aus Widerstands- und Blindwerten, grafisch dargestellt werden. Bei einer angepassten Antenne liegt die Impedanz bei der Betriebsfrequenz nahe der Mitte des Smith-Diagramms und damit nahe der Impedanz von 50 Ω. Dies kann durch den Einsatz von HF-Induktivitäten und HF-Kondensatoren erreicht werden. Ein pi-Anpassungsnetzwerk ist für diesen Zweck besonders nützlich, da es flexibel für die Antennenanpassung von fast jeder anderen Impedanz verwendet werden kann. In der Praxis funktioniert die Antennenanpassung in mehreren Schritten.
Zusätzlich zu den WE-MCA Antennen bieten wir unseren Kunden einen entwicklungsbegleitenden Antennenservice an. Wir unterstützen von der Antennenauswahl über die Antennenplatzierung bis hin zur Antennenanpassung.
Webseite: www.we-online.com/antennamatching
E-Mail: antenna.matching@we-online.com
Wir bieten auch ein Antennenanpassungs-Design-Kit an, das alle Komponenten enthält, die für Ihre Antennenanpassung benötigt werden. Dieses Design-Kit mit der Bestellnummer 748001 enthält Chip-Antennen WE-MCA, keramische Multilayer-Induktivitäten WE-MK in der Größe 0402, Hochfrequenz-Chipkondensatoren WCAP-CSRF in der Größe 0402 und HF-Koaxialkabel WR-CXARY für Frequenzen bis zu 18 GHz.
