Merkmale

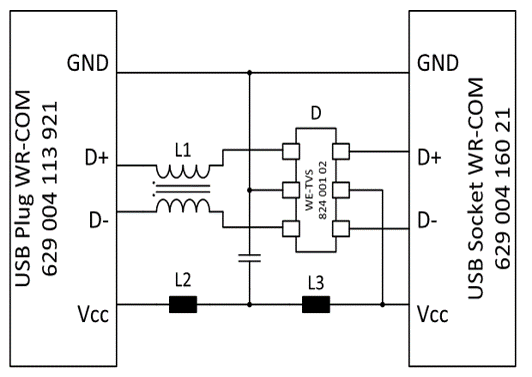

USB 2.0 Filterschaltung mit allen notwendigen Komponenten
Verhinderung negativer Beeinflussung des Betriebsverhaltens durch Störemissionen (EMI), elektrostatische Entladungen (ESD) und schnelle Transiente (Burst)
Einfache Implementierung des Filterdesigns durch BOM und Layoutdateien
Datenraten bis zu 450 Mbps
Bis zu 2.5 W (500 mA @ 5 V)

Anwendung

Universal Serial Bus (USB) 2.0 Type A Applikationen

Application Notes

PCB-Layoutdateien

Die USB 2.0 EMV- und ESD-Lösung lässt sich leicht in Designs integrieren. PCB-Layoutdateien (Gerber) können hier heruntergeladen werden.

Download Gerber Datei

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie
742792651	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CBF (rev25b).IntLib \| 260.5 KB CDS Cadence_WE-CBF (rev25a).zip \| 897.1 KB EAG Eagle_WE-CBF (rev25a).lbr \| 153.9 KB KIC KiCad_WE-CBF (rev25a).zip \| 301.3 KB ZUK Cadstar_WE-CBF (rev21a).zip \| 17.5 KB CAD-Dateien ZIP IGS WE-CBF_0603_CBF (rev1).igs \| 156.2 KB STP WE-CBF_0603_CBF (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF (rev24a).zip \| 26.9 KB S S-Parameter_WE-CBF (rev22a).zip \| 2.8 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CBF SMT-Ferrit
744232090	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW (rev25a).IntLib \| 664.5 KB CDS Cadence_WE-CNSW (rev25b).zip \| 4.2 MB EAG Eagle_WE-CNSW (rev25b).lbr \| 47.2 KB KIC KiCad_WE-CNSW (rev25a).zip \| 1.7 MB ZUK Cadstar_WE-CNSW (rev19a).zip \| 7.4 KB CAD-Dateien ZIP 3D 3D_WE-CNSW-1206 (rev1).pdf \| 331.4 KB IGS WE-CNSW_1206_CNSW (rev1).igs \| 1.2 MB STP WE-CNSW_1206_CNSW (rev1).stp \| 244.1 KB Elektrische Modelle ZIP PSP PSpice_WE-CNSW (rev25b).zip \| 12.9 KB S S-Parameter_WE-CNSW (rev25a).zip \| 2.8 MB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CNSW Stromkompensierter SMT Line Filter
82400102	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT23-6L (rev1).igs \| 547.4 KB STP WE-TVS_High_Speed_SOT23-6L (rev1).stp \| 185.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev25a).zip \| 27.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TVS TVS Diode – High Speed Series
885012206051	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-CSGP (rev25b).IntLib \| 912.5 KB CDS Cadence_WCAP-CSGP (rev25d).zip \| 707.7 KB EAG Eagle_WCAP-CSGP (rev25c).lbr \| 1.2 MB KIC KiCad_WCAP-CSGP (rev25a).zip \| 277.3 KB ZUK Cadstar_WCAP-CSGP (rev21c).zip \| 46.5 KB CAD-Dateien ZIP 3D 1.6x0.8x0.8x0 (rev1).pdf \| 12.3 KB IGS 1.6x0.8x0.8x0 (rev1).igs \| 76.4 KB STP Download_STP_8850122060xx (rev1).stp \| 29.4 KB Elektrische Modelle ZIP PSP PSpice_WCAP-CSGP (rev25b).zip \| 336.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WCAP-CSGP MLCCs 16 V(DC)
629004113921	SPEC	–	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_629004113921 (rev1).pdf \| 211.5 KB IGS Download_IGS_629004113921 (rev1).igs \| 3.2 MB STP Download_STP_629004113921 (rev1).stp \| 769.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WR-USB Standard Connectors
62900416021	SPEC	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev25a).IntLib \| 12 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25c).lbr \| 473.1 KB CAD-Dateien ZIP 3D 3D_62900416021 (rev1).pdf \| 312.6 KB IGS 62900416021 (rev1).iges \| 4.8 MB IGS Download_IGS_62900416021 (rev1).igs \| 4.4 MB STP Download_STP_62900416021 (rev1).stp \| 1.1 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WR-USB Standard Connectors

Artikel Nr.	Datenblatt	Simulation
742792651	SPEC
744232090	SPEC
82400102	SPEC
885012206051	SPEC
629004113921	SPEC	–
62900416021	SPEC	–

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	Muster

Ready to implement

Aufgrund der stetig wachsenden Anzahl der Anwendungen, welche auf vernetzte Kommunikation durch Datenleitungen basieren, wird es immer wichtiger einen störungsfreien Betrieb und die Sicherung elektrischer Anlagen und Geräte zu gewährleisten.

Um eine verringerte Integrität des Datentransfers durch Störungen zu vermeiden und EMV-Tests zu bestehen, sind auf die Datenleitungen abgestimmte Komponenten notwendig. Die Implementierung wird durch die Filterbeutel, welche speziell für die jeweilige Anwendung ausgewählte Filterkomponenten beinhalten, erheblich vereinfacht.
