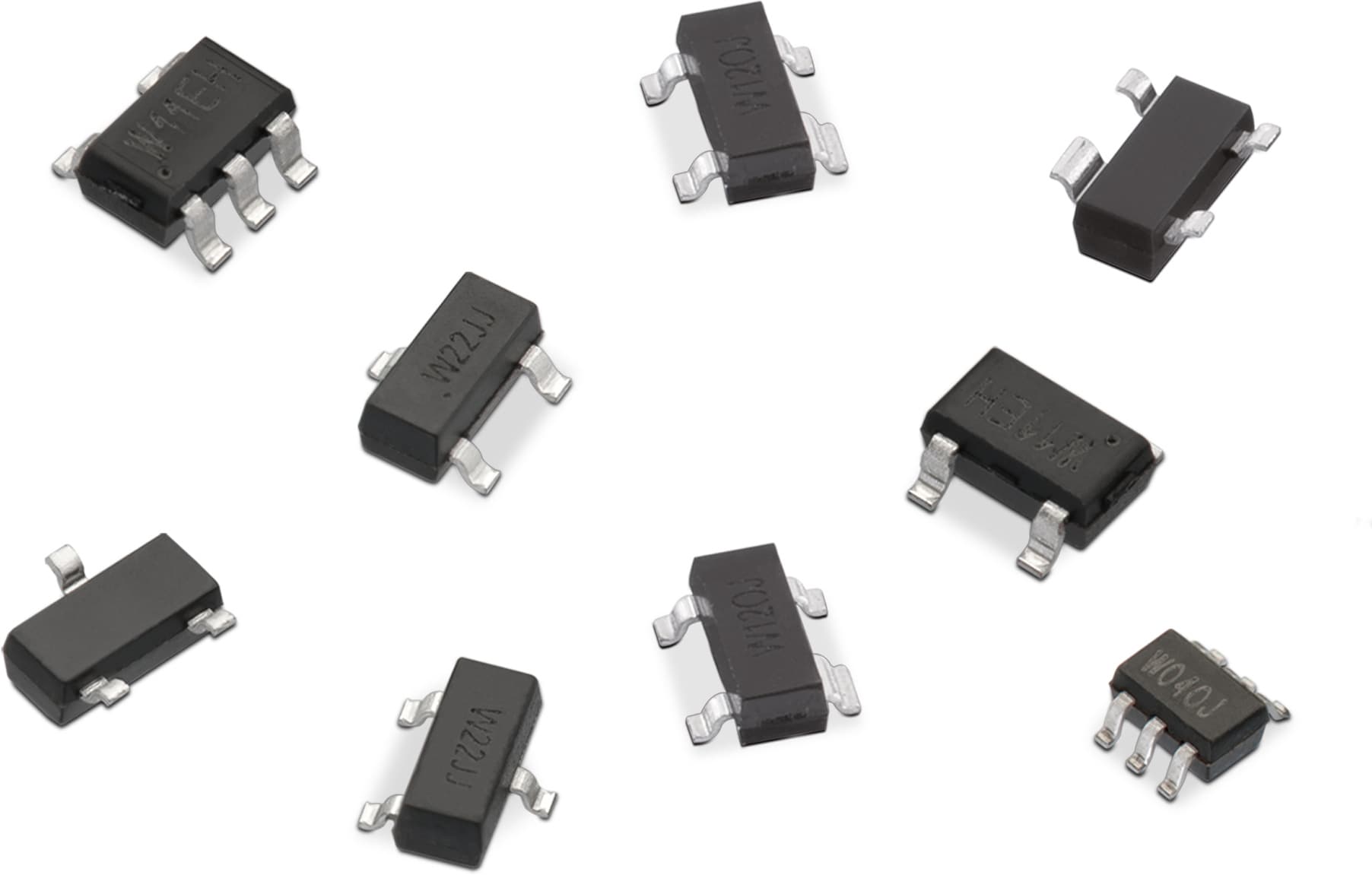

WE-TVS TVS Diode – High Speed Series | Passive Bauelemente

WE-TVS TVS Diode – High Speed Series. Niedrige Klemmspannung. Rail to Rail Schutzverschaltung. Sehr schnelle Datenleitungen.

Bauform	L (mm)	B (mm)	H (mm)	Montageart
SOT563	1.6	1.6	0.55	SMT
SC70-6L	2	2.2	1	SMT
SOT23-6L	2.9	2.8	1.16	SMT
SOT23-5L	2.9	2.8	1.16	SMT
SOT143-4L	2.92	2.4	1.06	SMT

LTSpice-Dateien

LT
LTspice_WE-TVS (rev26a).zip
|
35.9 KB

Merkmale

Niedrige Klemmspannung
Robustes Design
Sehr niedrige Kapazität
Flow Thru Design für einfaches Layout
Rail to Rail Schutzverschaltung
Epoxy schwer entflammbar UL94-V0
RoHS, REACH und halogen-frei
Referenzdesigns
RD016 Referenz-Design Gigabit-Ethernet Front-End
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Sehr schnelle Datenleitungen
USB 2.0
Ethernet
PoE
VGA
Sim Cards
Keypads

Application Notes

Artikeldaten

Alle

SOT563

SC70-6L

SOT23-6L

SOT23-5L

SOT143-4L

Alle zurücksetzen

Artikeldaten filtern

Artikel in 5 Produktserien anzeigen

Artikel in 5 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Kanäle	Polarität	V_{Ch max.}(V)	I_{Ch Leak max.}(µA)	V_{BR min.}(V)	C_{Ch typ.}(pF)	I_Peak(A)	V_{Ch Clamp ESD typ.}(V)	V_{ESD Contact}(kV)	Design Kit	Filter Stick	Filter Bag
82400152	2+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT563 (rev1).igs \| 297.2 KB STP WE-TVS_High_Speed_SOT563 (rev1).stp \| 105.6 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle2+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6 V	(Kanal) Eingangskapazität [typ.]2 pF	(Reverse) Peak Pulse Current6 A	Kanal ESD Klemmspannung [typ.]10 V	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit 823999	Filter Stick –	Filter Bag –
82400102	2+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT23-6L (rev1).igs \| 547.4 KB STP WE-TVS_High_Speed_SOT23-6L (rev1).stp \| 185.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle2+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6 V	(Kanal) Eingangskapazität [typ.]2 pF	(Reverse) Peak Pulse Current7 A	Kanal ESD Klemmspannung [typ.]10 V	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit 823999	Filter Stick 829999STICK	Filter Bag 829999BAG
824011	2+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT23-5L (rev1).igs \| 467.6 KB STP WE-TVS_High_Speed_SOT23-5L (rev1).stp \| 159.2 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle2+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6.1 V	(Kanal) Eingangskapazität [typ.]2 pF	(Reverse) Peak Pulse Current13 A	Kanal ESD Klemmspannung [typ.]13 V	ESD Kontact-Entladungsfähigkeit16 kV	Design Kit 823999	Filter Stick –	Filter Bag –
8240136	2+1, Unidirectional, 3.3 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT143-4L (rev1).igs \| 404.2 KB STP WE-TVS_High_Speed_SOT143-4L (rev1).stp \| 135.2 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle2+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]3.3 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]4.5 V	(Kanal) Eingangskapazität [typ.]3 pF	(Reverse) Peak Pulse Current12 A	Kanal ESD Klemmspannung [typ.]9 V	ESD Kontact-Entladungsfähigkeit24 kV	Design Kit 823999	Filter Stick –	Filter Bag –
8240116	2+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT143-4L (rev1).igs \| 404.2 KB STP WE-TVS_High_Speed_SOT143-4L (rev1).stp \| 135.2 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle2+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6.1 V	(Kanal) Eingangskapazität [typ.]2 pF	(Reverse) Peak Pulse Current12 A	Kanal ESD Klemmspannung [typ.]13 V	ESD Kontact-Entladungsfähigkeit12 kV	Design Kit 823999	Filter Stick –	Filter Bag –
8240026	2+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT143-4L (rev1).igs \| 404.2 KB STP WE-TVS_High_Speed_SOT143-4L (rev1).stp \| 135.2 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle2+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6 V	(Kanal) Eingangskapazität [typ.]1.2 pF	(Reverse) Peak Pulse Current6 A	Kanal ESD Klemmspannung [typ.]12.5 V	ESD Kontact-Entladungsfähigkeit12 kV	Design Kit –	Filter Stick –	Filter Bag –
82400274	4+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SC70-6L (rev1).igs \| 559 KB STP WE-TVS_High_Speed_SC70-6L (rev1).stp \| 194 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle4+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6 V	(Kanal) Eingangskapazität [typ.]1.2 pF	(Reverse) Peak Pulse Current6 A	Kanal ESD Klemmspannung [typ.]12.5 V	ESD Kontact-Entladungsfähigkeit12 kV	Design Kit 823999	Filter Stick –	Filter Bag –
824015	4+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT23-6L (rev1).igs \| 547.4 KB STP WE-TVS_High_Speed_SOT23-6L (rev1).stp \| 185.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle4+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]6.1 V	(Kanal) Eingangskapazität [typ.]1 pF	(Reverse) Peak Pulse Current12 A	Kanal ESD Klemmspannung [typ.]13 V	ESD Kontact-Entladungsfähigkeit12 kV	Design Kit 823999	Filter Stick –	Filter Bag –
824001	4+1, Unidirectional, 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CAD-Dateien ZIP IGS WE-TVS_High_Speed_SOT23-6L (rev1).igs \| 547.4 KB STP WE-TVS_High_Speed_SOT23-6L (rev1).stp \| 185.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle4+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]5 V	Kanal (Rück) Leckstrom [max.]2 µA	(Rückwärts-) Durchbruchspannung [min.]6.2 V	(Kanal) Eingangskapazität [typ.]1 pF	(Reverse) Peak Pulse Current5 A	Kanal ESD Klemmspannung [typ.]14 V	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit 823999	Filter Stick –	Filter Bag –
824015043	4+1, Unidirectional, 3.3 V	Simulation	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev26a).lbr \| 205.5 KB Elektrische Modelle ZIP PSP PSpice_WE-TVS (rev26a).zip \| 27.3 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle4+1	PolaritätUnidirectional	Kanal Betriebsspannung [max.]3.3 V	Kanal (Rück) Leckstrom [max.]1 µA	(Rückwärts-) Durchbruchspannung [min.]4.5 V	(Kanal) Eingangskapazität [typ.]2 pF	(Reverse) Peak Pulse Current30 A	Kanal ESD Klemmspannung [typ.]7.5 V	ESD Kontact-Entladungsfähigkeit30 kV	Design Kit 823999	Filter Stick –	Filter Bag –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit ESD PROTECTION

Filter Stick USB 2.0 Typ A EMV

Filter Bag USB 2.0 Typ A EMV

Bemerkungen

Die High-Speed Serie ist die beste Wahl für den Schutz von High Speed Leitungen (USB 2.0, DVI oder LAN) vor elektrostatischer Entladung (ESD), schnellen Transienten (Burst) und Überspannung (Surge). Die WE-TVS übertreffen die Anforderungen der IEC 61000-4-2 und zeichnen sich durch eine sehr geringe Kapazität aus. Die verschiedenen erhältlichen Verschaltungen und Bauformen ermöglichen den Einsatz in nahezu jeder Niedervolt-Datenleitung.
Die Standard Serie ist das bevorzugte Bauteil wenn es darum geht, Spannungsversorgungen oder langsame Datenleitungen vor elektrostatischer Entladung (ESD), schnellen Transienten (Burst) oder Überspannungen (Surge) zu schützen. Erhältlich sind sie als uni- und bidirektionale Bauelemente.
