WR-SMP Leiterplattenstecker THT/THR/SMT

Bauform	Maße	Montageart

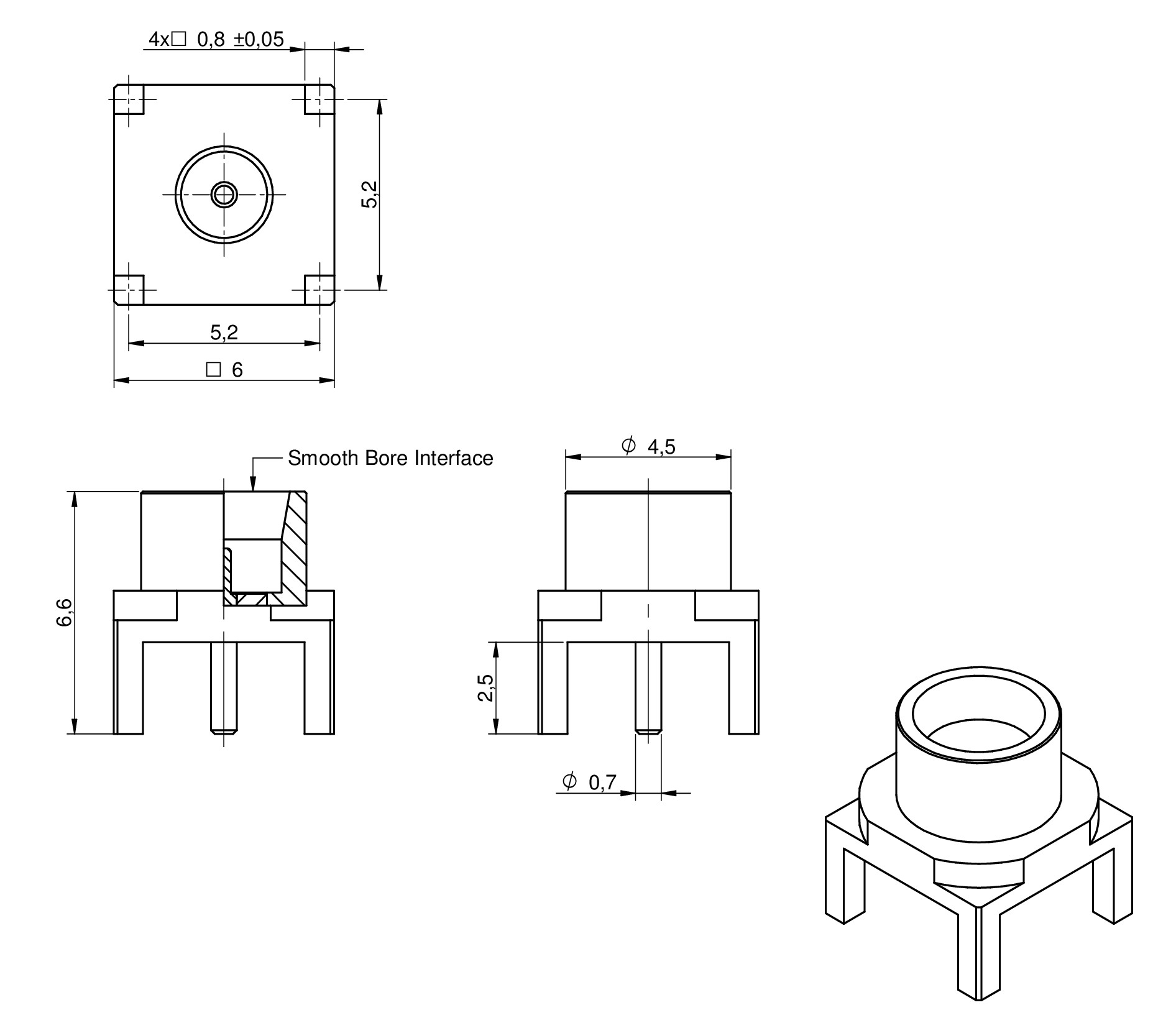

Gerader Stecker		-

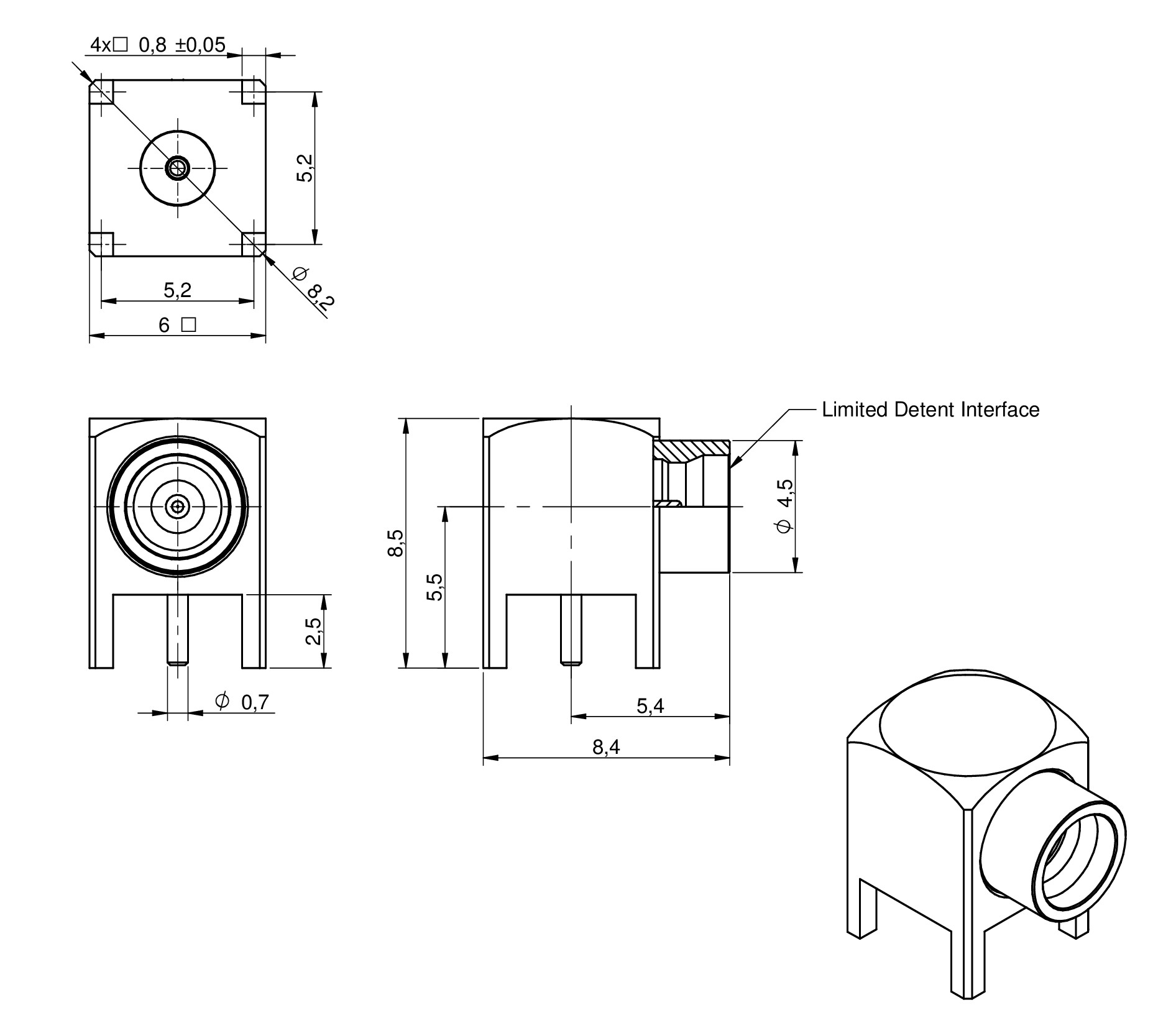

Abgewinkelter Stecker		THT

Merkmale

Schnittstelle nach MIL-STD-348
Lebensdauer: 500 Steckzyklen (Limited Detent), 1000 Steckzyklen (Smooth Bore)
Impedanz: 50 Ω
Isolationswiderstand: 5000 MΩ(min.)
Spannungsfestigkeit: 500 Vrms (min.)
Steckverbindung: Snap on

Anwendung

Netzwerk- und Kommunikationstechnik
HF-Test- und Messgeräte
Industrielle Anwendungen
Unterhaltungselektronik und Geräte

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

Gerader Stecker

Abgewinkelter Stecker

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	Retention Type	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	60123002122501	SPECLimited Detent, THT, Ø 0.7	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60123002122501 (rev1).pdf \| 1.2 MB IGS IGES_60123002122501 (rev1).iges \| 1.7 MB STP STEP_60123002122501 (rev1).stp \| 373.9 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeLimited Detent	MontageartTHT	MittelkontaktØ 0.7	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001 612690 630690	–Verfügbarkeit prüfen
	60124002122502	SPECLimited Detent, THT, Ø 0.7	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60124002122502 (rev1).pdf \| 689.5 KB IGS IGES_60124002122502 (rev1).iges \| 364.7 KB STP STEP_60124002122502 (rev1).stp \| 75.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeLimited Detent	MontageartTHT	MittelkontaktØ 0.7	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001 612690	–Verfügbarkeit prüfen
	60124102122403	SPECLimited Detent, SMT, 0.4	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60124102122403 (rev1).pdf \| 160 KB IGS IGES_60124102122403 (rev1).iges \| 696.3 KB STP STEP_60124102122403 (rev1).stp \| 150.4 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeLimited Detent	MontageartSMT	Mittelkontakt0.4	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001	–Verfügbarkeit prüfen
	60124602122404	SPECLimited Detent, THR, 0.4	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60124602122404 (rev1).pdf \| 134.3 KB IGS IGES_60124602122404 (rev1).iges \| 742.6 KB STP STEP_60124602122404 (rev1).stp \| 166.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeLimited Detent	MontageartTHR	Mittelkontakt0.4	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001	–Verfügbarkeit prüfen
	60114002122502	SPECSmooth Bore, THT, Ø 0.7	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60114002122502 (rev1).pdf \| 127.2 KB IGS IGES_60114002122502 (rev1).iges \| 338.4 KB STP STEP_60114002122502 (rev1).stp \| 72.8 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeSmooth Bore	MontageartTHT	MittelkontaktØ 0.7	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001	–Verfügbarkeit prüfen
	60114102122403	SPECSmooth Bore, SMT, 0.4	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60114102122403 (rev1).pdf \| 150.1 KB IGS IGES_60114102122403 (rev1).iges \| 673.5 KB STP STEP_60114102122403 (rev1).stp \| 147.2 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeSmooth Bore	MontageartSMT	Mittelkontakt0.4	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001	–Verfügbarkeit prüfen
	60114602122404	SPECSmooth Bore, THR, 0.4	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-SMP (rev22a).IntLib \| 243.5 KB CDS Cadence_WR-SMP (rev20a).zip \| 1.8 MB EAG Eagle_WR-SMP (rev25a).lbr \| 92.5 KB KIC KiCad_WR-SMP (rev26a).zip \| 324.7 KB 3D 3D_60114602122404 (rev1).pdf \| 117 KB IGS IGES_60114602122404 (rev1).iges \| 708.4 KB STP STEP_60114602122404 (rev1).stp \| 162.5 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Retention TypeSmooth Bore	MontageartTHR	Mittelkontakt0.4	Betriebstemperatur -65 °C up to +165 °C	Design Kit 601001 630690	–Verfügbarkeit prüfen

Gegenstecker

WR-CXASY SMP Buchse gerade auf SMP Buchse gerade / .085'' formbare Leitung / 152.4 mm Länge

WR-CXASY SMP Buchse gerade auf SMP Buchse gerade / .047'' flexible Leitung / 152.4 mm Länge

WR-CXASY SMP Buchse gerade auf SMP Buchse gerade / .085'' flexible Leitung / 152.4 mm Länge

WR-CXASY SMP gew. Buchse auf SMP gew- Buchse / .085'' formbare Leitung / 152.4 mm Länge

WR-CXASY SMP gew. Buchse auf SMP gew- Buchse / .047'' flexible Leitung / 152.4 mm Länge

WR-CXASY SMP gew. Buchse auf SMP gew- Buchse / .085'' flexible Leitung / 152.4 mm Länge

WR-ADPT SMP-Bullet-Adapter

WR-SMP Kabel-Steckverbinder

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-SMP PCB & Cable Connectors

Design Kit Coaxial Solutions
