| Material Properties | |
|---|---|
| Kabel | .085" |
| General Information | |
|---|---|
| Betriebstemperatur | -55 °C up to +165 °C |
| Interface | MIL-STD-348 |
| Kabeltyp | Flexible |
| Cable Schirmung | Braid |
| Verbindungsart 1 | SMP |
| Verbindungsart 2 | SMP |
| Gender 1 | Jack |
| Gender 2 | Jack |
| Orientierungs typ 1 | Right Angle |
| Orientierungs typ 2 | Right Angle |
| Mechanical Properties | |
|---|---|
| Min. Bend Radius | 12.7 mm |
Artikeldaten

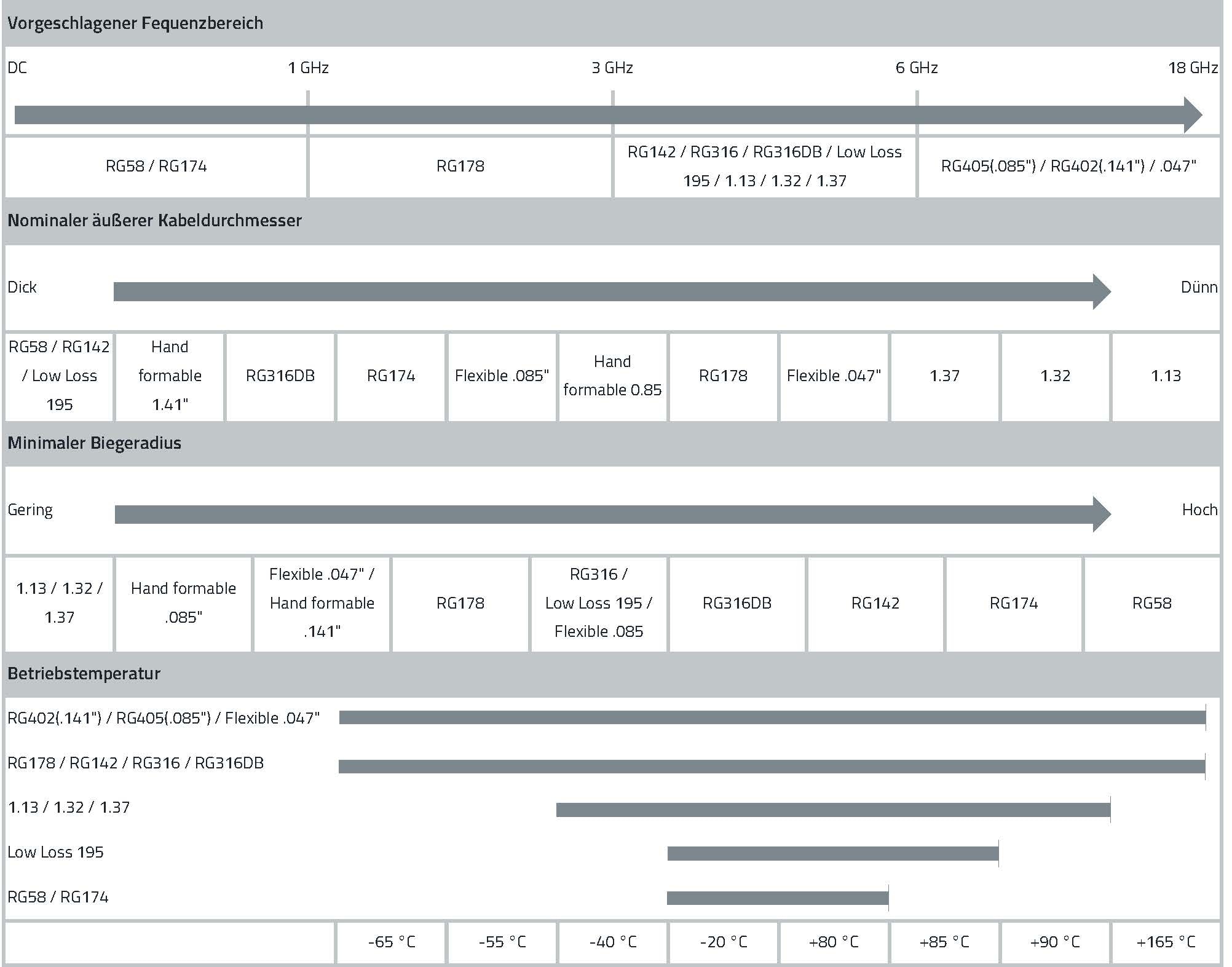

Überblick über die Eigenschaften von Koaxialkabeln
Typischer Aufbau eines Koaxialkabels
Kabelmantel:
Schutz des Kabels vor Außeneinwirkungen
Abschirmung:
Prävention und Minimierung von HF-Leckagen durch Schirmgeflecht oder Folienschirm
Dielektrikum:
Hauptpfad für die Signalübertragung
Ein Isoliermaterial trennt den Mittelleiter des Kabels und die Abschirmung
Mittelleiter:
Bestehend aus verdrillten Kupfer-Einzellitzen oder einem Kupfer-Massivdraht
