ÜbersichtAlle ProduktbereicheProduktbereichElektromechanische BauelementeProduktgruppeSteckverbinderProduktfamilieKoaxial SteckverbinderProduktunterfamilieSMP ConnectorsTypWR-SMP PCB End Launch

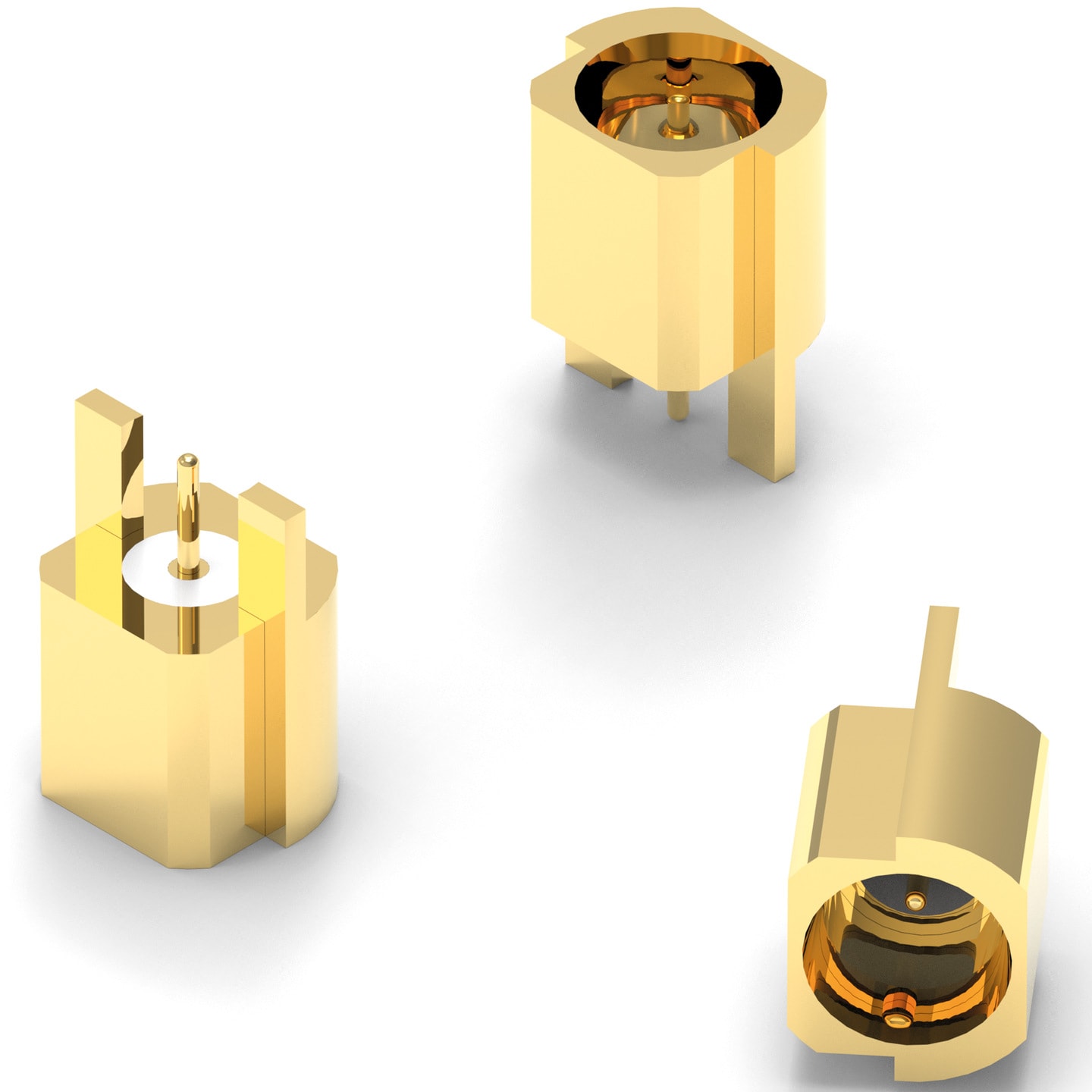

WR-SMP PCB End Launch

WR-SMP PCB End Launch
Bauform MaßeMontageart

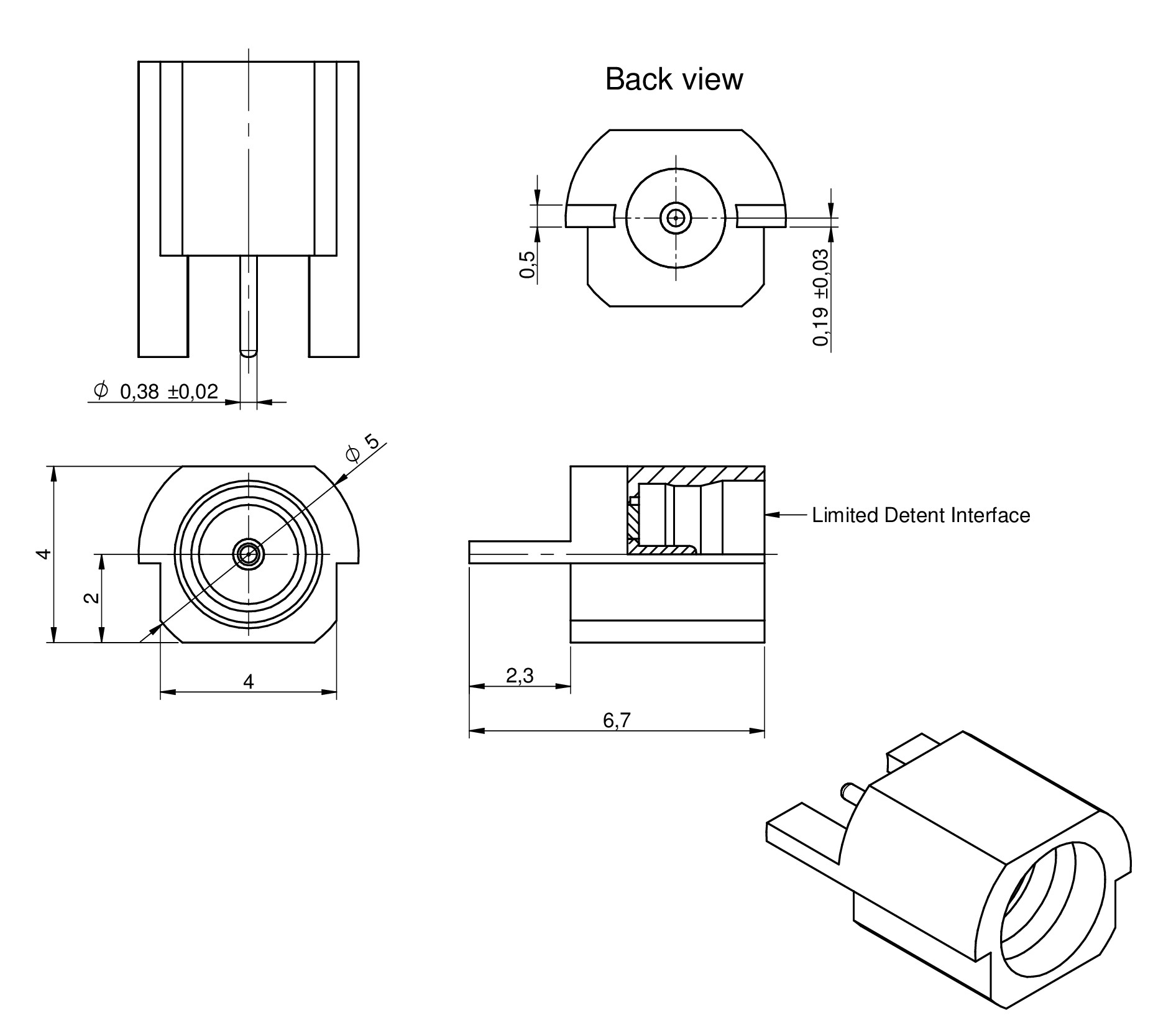

Straight Plug End Launch

Merkmale

  • Interface: MIL-STD-348
  • Mating Cycle: 500 Cycles(Limited Detent), 1000 Cycles(Smooth Bore)
  • Impedance: 50Ω
  • Insulation Resistance: 5000MΩ(min.)
  • Withstanding Voltage: 500Vrms (min.)
  • Mating: Snap on

Anwendung

  • Network and communications
  • RF Test and measurement equipment
  • Industrial applications
  • Electronic consumers and device

Artikeldaten

Straight Plug
Artikel Nr. Daten­blatt Downloads StatusRetention TypeLeiterplattendicke
(mm)
fMittelkontaktBetriebstemperaturDesign Kit Muster
60124202122305SPEC
6 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. Limited Detent 1.6 DC~12 GHz Ø 0.38 -65 °C up to +165 °C601001
60114202122305SPEC
6 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. Smooth Bore 1.6 DC~12 GHz Ø 0.38 -65 °C up to +165 °C601001
Artikel Nr. Daten­blatt
60124202122305SPEC
60114202122305SPEC
Muster
Artikel Nr. Daten­blatt Downloads StatusRetention TypeLeiterplattendicke
(mm)
fMittelkontaktBetriebstemperaturDesign Kit Muster
