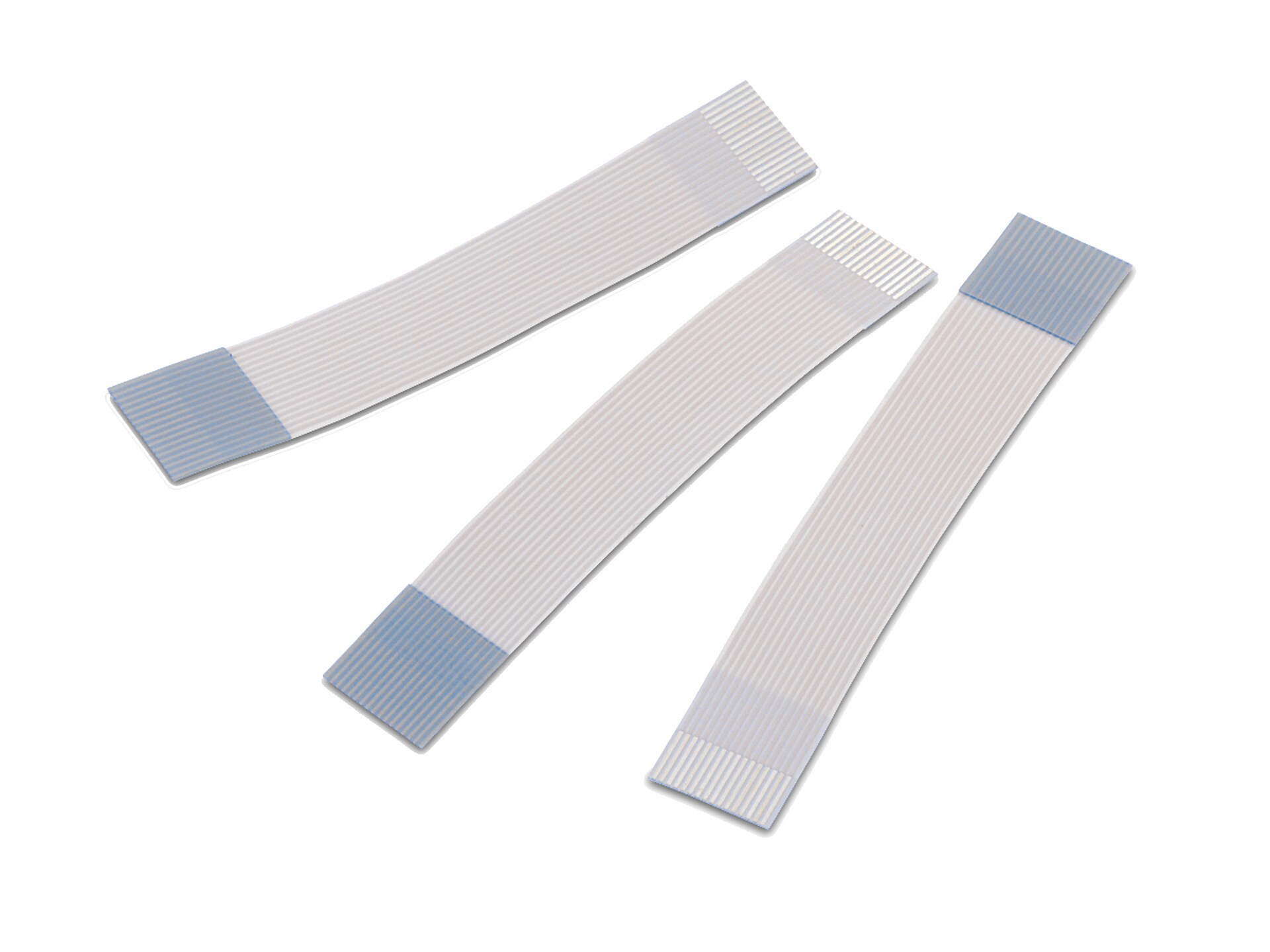

WR-FFC 1.00 mm Flat Flexible Cable Type 2 (Contacts opposite)

General Information
Raster1 mm
Qualitätsklasse20 Mating cycles
Material Properties
IsolationsmaterialPET (Weiß)
Tape MaterialPET (Blau)
KontaktmaterialKupfer
KontaktbeschichtungZinn

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsRaster
(mm)
TypL
(mm)
IR
(A)
Arbeitsspannung
(V)
Kontaktwiderstand
(mΩ)
Tol. RDesign Kit Muster
686704050001SPEC
2 Dateien 4 1 Type 2 50 1 60 20 max.
686704100001SPEC
3 Dateien 4 1 Type 2 100 1 60 20 max.
686704200001SPEC
2 Dateien 4 1 Type 2 200 1 60 20 max.
686704152001SPEC
2 Dateien 4 1 Type 2 152 1 60 20 max.
686705050001SPEC
2 Dateien 5 1 Type 2 50 1 60 20 max.
686705100001SPEC
3 Dateien 5 1 Type 2 100 1 60 20 max.
686705200001SPEC
2 Dateien 5 1 Type 2 200 1 60 20 max.
686705152001SPEC
2 Dateien 5 1 Type 2 152 1 60 20 max.
686706050001SPEC
2 Dateien 6 1 Type 2 50 1 60 20 max.
686706100001SPEC
3 Dateien 6 1 Type 2 100 1 60 20 max.
686706200001SPEC
2 Dateien 6 1 Type 2 200 1 60 20 max.
686706152001SPEC
2 Dateien 6 1 Type 2 152 1 60 20 max.
686708050001SPEC
2 Dateien 8 1 Type 2 50 1 60 20 max.
686708100001SPEC
3 Dateien 8 1 Type 2 100 1 60 20 max.
686708200001SPEC
2 Dateien 8 1 Type 2 200 1 60 20 max.
686708152001SPEC
2 Dateien 8 1 Type 2 152 1 60 20 max.
686709050001SPEC
2 Dateien 9 1 Type 2 50 1 60 20 max.
686709100001SPEC
3 Dateien 9 1 Type 2 100 1 60 20 max.
686709200001SPEC
2 Dateien 9 1 Type 2 200 1 60 20 max.
686709152001SPEC
2 Dateien 9 1 Type 2 152 1 60 20 max.
686710050001SPEC
2 Dateien 10 1 Type 2 50 1 60 20 max.687001
686710100001SPEC
3 Dateien 10 1 Type 2 100 1 60 20 max.
686710200001SPEC
2 Dateien 10 1 Type 2 200 1 60 20 max.
686710152001SPEC
2 Dateien 10 1 Type 2 152 1 60 20 max.
686712050001SPEC
2 Dateien 12 1 Type 2 50 1 60 20 max.
686712100001SPEC
3 Dateien 12 1 Type 2 100 1 60 20 max.
686712200001SPEC
2 Dateien 12 1 Type 2 200 1 60 20 max.
686712152001SPEC
2 Dateien 12 1 Type 2 152 1 60 20 max.
686714050001SPEC
2 Dateien 14 1 Type 2 50 1 60 20 max.
686714100001SPEC
3 Dateien 14 1 Type 2 100 1 60 20 max.
686714200001SPEC
2 Dateien 14 1 Type 2 200 1 60 20 max.
686714152001SPEC
2 Dateien 14 1 Type 2 152 1 60 20 max.
686715050001SPEC
2 Dateien 15 1 Type 2 50 1 60 20 max.
686715100001SPEC
3 Dateien 15 1 Type 2 100 1 60 20 max.
686715200001SPEC
2 Dateien 15 1 Type 2 200 1 60 20 max.
686715152001SPEC
2 Dateien 15 1 Type 2 152 1 60 20 max.
686716050001SPEC
2 Dateien 16 1 Type 2 50 1 60 20 max.
686716100001SPEC
3 Dateien 16 1 Type 2 100 1 60 20 max.
686716200001SPEC
2 Dateien 16 1 Type 2 200 1 60 20 max.
686716152001SPEC
2 Dateien 16 1 Type 2 152 1 60 20 max.
686718050001SPEC
2 Dateien 18 1 Type 2 50 1 60 20 max.
686718100001SPEC
3 Dateien 18 1 Type 2 100 1 60 20 max.
686718200001SPEC
2 Dateien 18 1 Type 2 200 1 60 20 max.
686718152001SPEC
2 Dateien 18 1 Type 2 152 1 60 20 max.
686720050001SPEC
2 Dateien 20 1 Type 2 50 1 60 20 max.687001
686720100001SPEC
3 Dateien 20 1 Type 2 100 1 60 20 max.
686720200001SPEC
2 Dateien 20 1 Type 2 200 1 60 20 max.
686720152001SPEC
2 Dateien 20 1 Type 2 152 1 60 20 max.
686722050001SPEC
2 Dateien 22 1 Type 2 50 1 60 20 max.
686722100001SPEC
3 Dateien 22 1 Type 2 100 1 60 20 max.
686722200001SPEC
2 Dateien 22 1 Type 2 200 1 60 20 max.
686722152001SPEC
2 Dateien 22 1 Type 2 152 1 60 20 max.
686724050001SPEC
2 Dateien 24 1 Type 2 50 1 60 20 max.
686724100001SPEC
3 Dateien 24 1 Type 2 100 1 60 20 max.
686724200001SPEC
2 Dateien 24 1 Type 2 200 1 60 20 max.
686724152001SPEC
2 Dateien 24 1 Type 2 152 1 60 20 max.
686726050001SPEC
2 Dateien 26 1 Type 2 50 1 60 20 max.
686726100001SPEC
3 Dateien 26 1 Type 2 100 1 60 20 max.
686726200001SPEC
2 Dateien 26 1 Type 2 200 1 60 20 max.
686726152001SPEC
2 Dateien 26 1 Type 2 152 1 60 20 max.
686728050001SPEC
2 Dateien 28 1 Type 2 50 1 60 20 max.
686728100001SPEC
3 Dateien 28 1 Type 2 100 1 60 20 max.
686728200001SPEC
2 Dateien 28 1 Type 2 200 1 60 20 max.
686728152001SPEC
2 Dateien 28 1 Type 2 152 1 60 20 max.
686730050001SPEC
2 Dateien 30 1 Type 2 50 1 60 20 max.
686730100001SPEC
3 Dateien 30 1 Type 2 100 1 60 20 max.
686730200001SPEC
2 Dateien 30 1 Type 2 200 1 60 20 max.
686730152001SPEC
2 Dateien 30 1 Type 2 152 1 60 20 max.
Artikel Nr. Daten­blatt
686704050001SPEC
686704100001SPEC
686704200001SPEC
686704152001SPEC
686705050001SPEC
686705100001SPEC
686705200001SPEC
686705152001SPEC
686706050001SPEC
686706100001SPEC
686706200001SPEC
686706152001SPEC
686708050001SPEC
686708100001SPEC
686708200001SPEC
686708152001SPEC
686709050001SPEC
686709100001SPEC
686709200001SPEC
686709152001SPEC
686710050001SPEC
686710100001SPEC
686710200001SPEC
686710152001SPEC
686712050001SPEC
686712100001SPEC
686712200001SPEC
686712152001SPEC
686714050001SPEC
686714100001SPEC
686714200001SPEC
686714152001SPEC
686715050001SPEC
686715100001SPEC
686715200001SPEC
686715152001SPEC
686716050001SPEC
686716100001SPEC
686716200001SPEC
686716152001SPEC
686718050001SPEC
686718100001SPEC
686718200001SPEC
686718152001SPEC
686720050001SPEC
686720100001SPEC
686720200001SPEC
686720152001SPEC
686722050001SPEC
686722100001SPEC
686722200001SPEC
686722152001SPEC
686724050001SPEC
686724100001SPEC
686724200001SPEC
686724152001SPEC
686726050001SPEC
686726100001SPEC
686726200001SPEC
686726152001SPEC
686728050001SPEC
686728100001SPEC
686728200001SPEC
686728152001SPEC
686730050001SPEC
686730100001SPEC
686730200001SPEC
686730152001SPEC
Muster
Artikel Nr. Daten­blatt DownloadsPinsRaster
(mm)
TypL
(mm)
IR
(A)
Arbeitsspannung
(V)
Kontaktwiderstand
(mΩ)
Tol. RDesign Kit Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:
