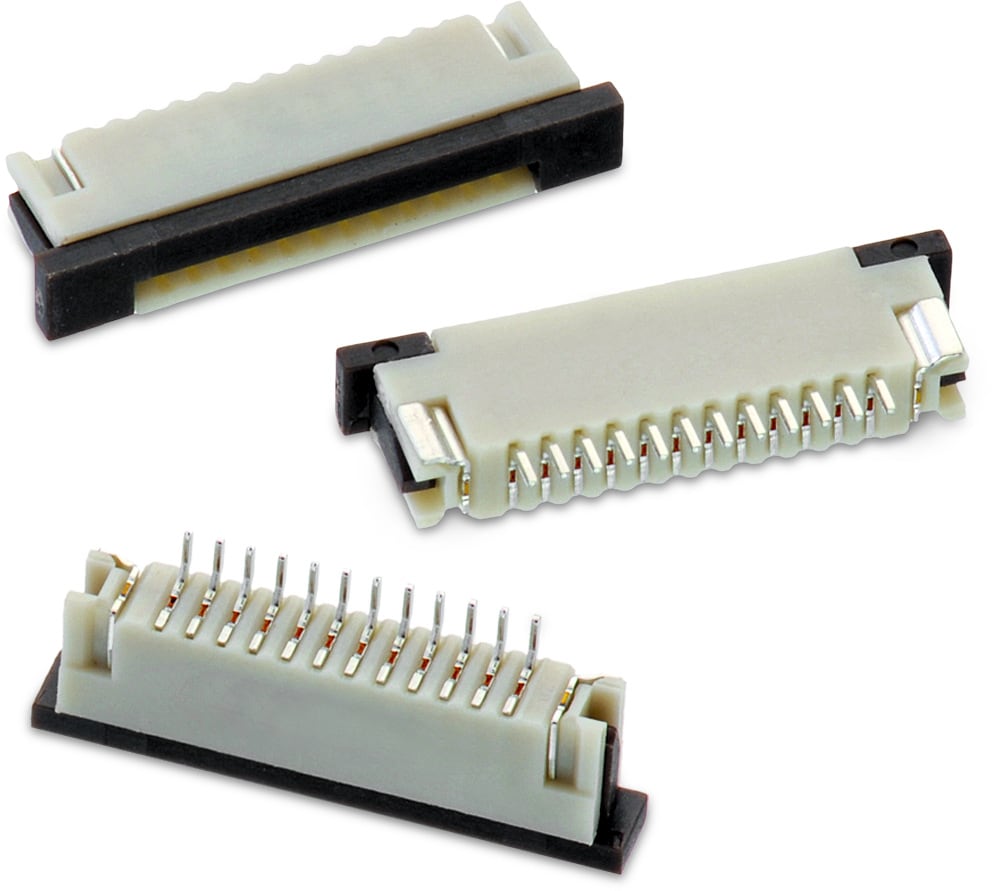

WR-FPC 1.00 mm SMT ZIF Horizontal Bottom Contact

General Information
Raster	1 mm

Material Properties
Isolationsmaterial	PPS
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	100 (µ") Zinn über 50 (µ") Nickel
Kontakttyp	Stamped

Application Notes

ANE018 Kunststoff-Materialeigenschaften
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster
68610414422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68610414422 (rev1).pdf \| 119.8 KB IGS 68610414422 (rev1).igs \| 1.9 MB STP 68610414422 (rev1).stp \| 541.7 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	1	Horizontal	11	1	125	Tape and Reel	20	max.	687001
68610514422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68610514422 (rev1).pdf \| 127.7 KB IGS 68610514422 (rev1).igs \| 2.1 MB STP 68610514422 (rev1).stp \| 581.2 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	1	Horizontal	12	1	125	Tape and Reel	20	max.	687001
68610614422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68610614422 (rev1).pdf \| 137.3 KB IGS 68610614422 (rev1).igs \| 2.2 MB STP 68610614422 (rev1).stp \| 617.2 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	1	Horizontal	13	1	125	Tape and Reel	20	max.	687001
68610814422	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68610814422 (rev1).pdf \| 153.8 KB 3D 68610814422_3D (rev1).pdf \| 156.7 KB IGS 68610814422 (rev1).iges \| 2.1 MB IGS 68610814422 (rev1).igs \| 2.5 MB STP 68610814422 (rev1).stp \| 687.5 KB STP 68610814422 (rev1).stp \| 471.1 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	1	Horizontal	15	1	125	Tape and Reel	20	max.	687001
68610914422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68610914422 (rev1).pdf \| 159.3 KB IGS 68610914422 (rev1).igs \| 2.6 MB STP 68610914422 (rev1).stp \| 722.3 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	1	Horizontal	16	1	125	Tape and Reel	20	max.	687001
68611014422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68611014422 (rev1).pdf \| 168.7 KB IGS 68611014422 (rev1).igs \| 2.7 MB STP 68611014422 (rev1).stp \| 764.9 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	Horizontal	17	1	125	Tape and Reel	20	max.	612690 687001
68611214422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68611214422 (rev1).pdf \| 185.7 KB IGS 68611214422 (rev1).igs \| 3 MB STP 68611214422 (rev1).stp \| 841.8 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	1	Horizontal	19	1	125	Tape and Reel	20	max.	687001
68611414422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68611414422 (rev1).pdf \| 200.1 KB IGS 68611414422 (rev1).igs \| 3.3 MB STP 68611414422 (rev1).stp \| 909.4 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	1	Horizontal	21	1	125	Tape and Reel	20	max.	687001
68611614422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68611614422 (rev1).pdf \| 214.2 KB IGS 68611614422 (rev1).igs \| 3.5 MB STP 68611614422 (rev1).stp \| 1.1 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	1	Horizontal	23	1	125	Tape and Reel	20	max.	687001
68611814422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68611814422 (rev1).pdf \| 233.2 KB IGS 68611814422 (rev1).igs \| 3.8 MB STP 68611814422 (rev1).stp \| 1.2 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	1	Horizontal	25	1	125	Tape and Reel	20	max.	687001
68612014422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68612014422 (rev1).pdf \| 246.4 KB IGS 68612014422 (rev1).igs \| 4.1 MB STP 68612014422 (rev1).stp \| 1.1 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	1	Horizontal	27	1	125	Tape and Reel	20	max.	687001
68612214422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68612214422 (rev1).pdf \| 262.3 KB IGS 68612214422 (rev1).igs \| 4.3 MB STP 68612214422 (rev1).stp \| 1.2 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	1	Horizontal	29	1	125	Tape and Reel	20	max.	687001
68612414422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68612414422 (rev1).pdf \| 279.5 KB IGS 68612414422 (rev1).igs \| 4.6 MB STP 68612414422 (rev1).stp \| 1.3 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	1	Horizontal	31	1	125	Tape and Reel	20	max.	687001
68612614422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68612614422 (rev1).pdf \| 296 KB IGS 68612614422 (rev1).igs \| 4.9 MB STP 68612614422 (rev1).stp \| 1.3 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	1	Horizontal	33	1	125	Tape and Reel	20	max.	687001
68612814422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68612814422 (rev1).pdf \| 305.9 KB IGS 68612814422 (rev1).igs \| 5.1 MB STP 68612814422 (rev1).stp \| 1.4 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28	1	Horizontal	35	1	125	Tape and Reel	20	max.	687001
68613014422	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 68613014422 (rev1).pdf \| 320.6 KB IGS 68613014422 (rev1).igs \| 5.4 MB STP 68613014422 (rev1).stp \| 1.5 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	1	Horizontal	37	1	125	Tape and Reel	20	max.	687001

Artikel Nr.	Datenblatt
68610414422	SPEC
68610514422	SPEC
68610614422	SPEC
68610814422	SPEC
68610914422	SPEC
68611014422	SPEC
68611214422	SPEC
68611414422	SPEC
68611614422	SPEC
68611814422	SPEC
68612014422	SPEC
68612214422	SPEC
68612414422	SPEC
68612614422	SPEC
68612814422	SPEC
68613014422	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster

Zubehör

WR-FFC 1.00 mm Flat Flexible Cable Type 1 (Contacts on same side)

WR-FFC 1.00 mm Flat Flexible Cable Type 2 (Contacts opposite)

Passend zu

WR-FFC 1.00 mm Folding Flat Flexible Cable

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-FPC ZIF Connectors & Flat Flexible Cables
