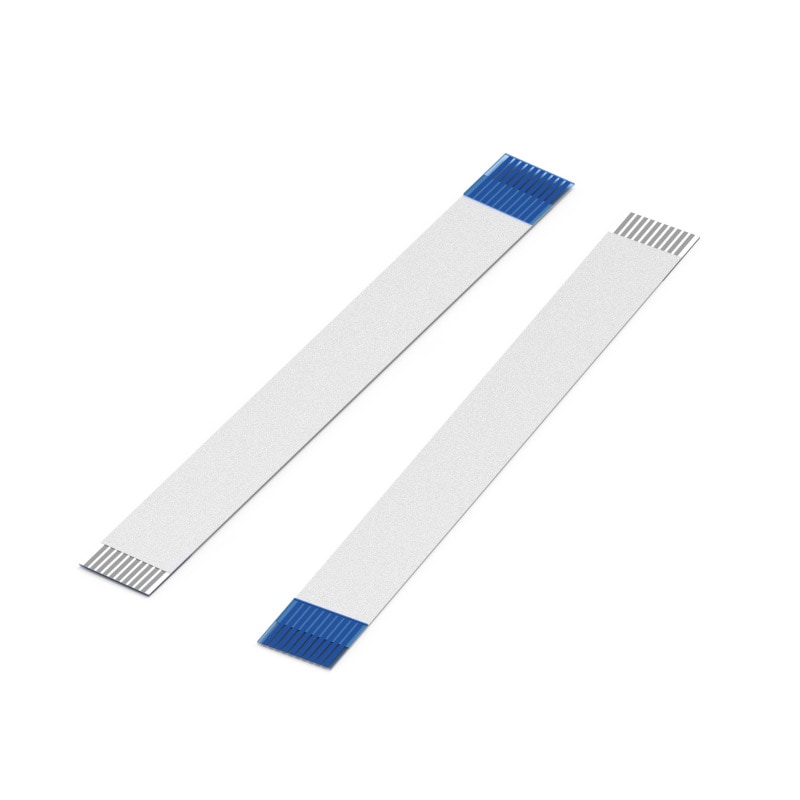

General Information | |
---|---|
Pitch | 1 mm |
Quality Class | 20 Mating cycles |
Material Properties | |
---|---|
Insulator Material | PET (White) |
Tape Material | PET (Blue) |
Contact Material | Copper |
Contact Plating | Tin |
Products
Order Code | Datasheet | Downloads | Pins | Pitch (mm) | Type | L (mm) | IR (A) | Working Voltage (V) | Contact Resistance (mΩ) | Tol. R | Design Kit | Samples |
---|---|---|---|---|---|---|---|---|---|---|---|---|
686704050001 | SPEC | 2 files | 4 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686704100001 | SPEC | 3 files | 4 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686704200001 | SPEC | 2 files | 4 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686704152001 | SPEC | 2 files | 4 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686705050001 | SPEC | 2 files | 5 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686705100001 | SPEC | 3 files | 5 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686705200001 | SPEC | 2 files | 5 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686705152001 | SPEC | 2 files | 5 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686706050001 | SPEC | 2 files | 6 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686706100001 | SPEC | 3 files | 6 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686706200001 | SPEC | 2 files | 6 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686706152001 | SPEC | 2 files | 6 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686708050001 | SPEC | 2 files | 8 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686708100001 | SPEC | 3 files | 8 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686708200001 | SPEC | 2 files | 8 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686708152001 | SPEC | 2 files | 8 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686709050001 | SPEC | 2 files | 9 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686709100001 | SPEC | 3 files | 9 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686709200001 | SPEC | 2 files | 9 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686709152001 | SPEC | 2 files | 9 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686710050001 | SPEC | 2 files | 10 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | 687001 | |
686710100001 | SPEC | 3 files | 10 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686710200001 | SPEC | 2 files | 10 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686710152001 | SPEC | 2 files | 10 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686712050001 | SPEC | 2 files | 12 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686712100001 | SPEC | 3 files | 12 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686712200001 | SPEC | 2 files | 12 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686712152001 | SPEC | 2 files | 12 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686714050001 | SPEC | 2 files | 14 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686714100001 | SPEC | 3 files | 14 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686714200001 | SPEC | 2 files | 14 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686714152001 | SPEC | 2 files | 14 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686715050001 | SPEC | 2 files | 15 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686715100001 | SPEC | 3 files | 15 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686715200001 | SPEC | 2 files | 15 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686715152001 | SPEC | 2 files | 15 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686716050001 | SPEC | 2 files | 16 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686716100001 | SPEC | 3 files | 16 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686716200001 | SPEC | 2 files | 16 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686716152001 | SPEC | 2 files | 16 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686718050001 | SPEC | 2 files | 18 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686718100001 | SPEC | 3 files | 18 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686718200001 | SPEC | 2 files | 18 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686718152001 | SPEC | 2 files | 18 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686720050001 | SPEC | 2 files | 20 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | 687001 | |
686720100001 | SPEC | 3 files | 20 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686720200001 | SPEC | 2 files | 20 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686720152001 | SPEC | 2 files | 20 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686722050001 | SPEC | 2 files | 22 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686722100001 | SPEC | 3 files | 22 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686722200001 | SPEC | 2 files | 22 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686722152001 | SPEC | 2 files | 22 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686724050001 | SPEC | 2 files | 24 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686724100001 | SPEC | 3 files | 24 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686724200001 | SPEC | 2 files | 24 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686724152001 | SPEC | 2 files | 24 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686726050001 | SPEC | 2 files | 26 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686726100001 | SPEC | 3 files | 26 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686726200001 | SPEC | 2 files | 26 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686726152001 | SPEC | 2 files | 26 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686728050001 | SPEC | 2 files | 28 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686728100001 | SPEC | 3 files | 28 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686728200001 | SPEC | 2 files | 28 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686728152001 | SPEC | 2 files | 28 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – | |
686730050001 | SPEC | 2 files | 30 | 1 | Type 2 | 50 | 1 | 60 | 20 | max. | – | |
686730100001 | SPEC | 3 files | 30 | 1 | Type 2 | 100 | 1 | 60 | 20 | max. | – | |
686730200001 | SPEC | 2 files | 30 | 1 | Type 2 | 200 | 1 | 60 | 20 | max. | – | |
686730152001 | SPEC | 2 files | 30 | 1 | Type 2 | 152 | 1 | 60 | 20 | max. | – |
Order Code | Datasheet |
---|---|
686704050001 | SPEC |
686704100001 | SPEC |
686704200001 | SPEC |
686704152001 | SPEC |
686705050001 | SPEC |
686705100001 | SPEC |
686705200001 | SPEC |
686705152001 | SPEC |
686706050001 | SPEC |
686706100001 | SPEC |
686706200001 | SPEC |
686706152001 | SPEC |
686708050001 | SPEC |
686708100001 | SPEC |
686708200001 | SPEC |
686708152001 | SPEC |
686709050001 | SPEC |
686709100001 | SPEC |
686709200001 | SPEC |
686709152001 | SPEC |
686710050001 | SPEC |
686710100001 | SPEC |
686710200001 | SPEC |
686710152001 | SPEC |
686712050001 | SPEC |
686712100001 | SPEC |
686712200001 | SPEC |
686712152001 | SPEC |
686714050001 | SPEC |
686714100001 | SPEC |
686714200001 | SPEC |
686714152001 | SPEC |
686715050001 | SPEC |
686715100001 | SPEC |
686715200001 | SPEC |
686715152001 | SPEC |
686716050001 | SPEC |
686716100001 | SPEC |
686716200001 | SPEC |
686716152001 | SPEC |
686718050001 | SPEC |
686718100001 | SPEC |
686718200001 | SPEC |
686718152001 | SPEC |
686720050001 | SPEC |
686720100001 | SPEC |
686720200001 | SPEC |
686720152001 | SPEC |
686722050001 | SPEC |
686722100001 | SPEC |
686722200001 | SPEC |
686722152001 | SPEC |
686724050001 | SPEC |
686724100001 | SPEC |
686724200001 | SPEC |
686724152001 | SPEC |
686726050001 | SPEC |
686726100001 | SPEC |
686726200001 | SPEC |
686726152001 | SPEC |
686728050001 | SPEC |
686728100001 | SPEC |
686728200001 | SPEC |
686728152001 | SPEC |
686730050001 | SPEC |
686730100001 | SPEC |
686730200001 | SPEC |
686730152001 | SPEC |
Samples |
---|
Order Code | Datasheet | Downloads | Pins | Pitch (mm) | Type | L (mm) | IR (A) | Working Voltage (V) | Contact Resistance (mΩ) | Tol. R | Design Kit | Samples |
---|
Suitable for
WR-FPC 1.00 mm SMT ZIF Horizontal Top Contact Low Profile
WR-FPC 1.00 mm SMT ZIF Vertical Type A
WR-FPC 1.00 mm SMT ZIF Horizontal - Bottom Contact - Hinge Type
WR-FPC 1.00 mm SMT ZIF Horizontal Bottom Contact
WR-FPC 1.00 mm SMT ZIF Horizontal Top Contact
WR-FPC 1.00 mm SMT LIF Vertical Type A
WR-FPC 1.00 mm SMT ZIF Horizontal Bottom Contact Low Profile
