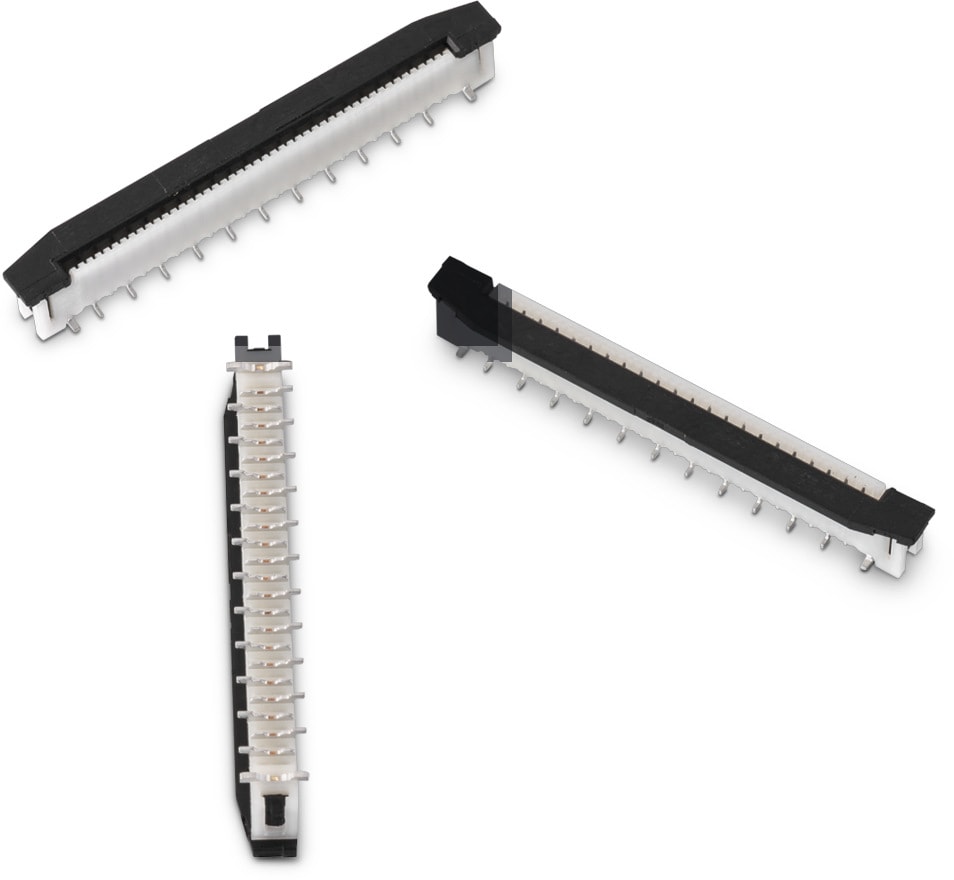

WR-FPC 1.00 mm SMT ZIF Vertical Type A

General Information
Raster	1 mm

Material Properties
Isolationsmaterial	PA6T
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	120 (µ") Tin over 30 (µ") Nickel
Lötfahne	Messing

Application Notes

ANE018 Kunststoff-Materialeigenschaften
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster
686104183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686104183822_1 (rev1).pdf \| 154.2 KB IGS 686104183822 (rev1).iges \| 2.5 MB STP 686104183822 (rev1).stp \| 993 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	1	Vertikal	10.8	1	125	Tape and Reel	30	max.	687001
686105183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686105183822_1 (rev1).pdf \| 164.9 KB IGS 686105183822 (rev1).iges \| 2.7 MB STP 686105183822 (rev1).stp \| 1.1 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	1	Vertikal	11.8	1	125	Tape and Reel	30	max.	687001
686106183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686106183822_1 (rev1).pdf \| 176.9 KB IGS 686106183822 (rev1).iges \| 2.9 MB STP 686106183822 (rev1).stp \| 1.1 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	1	Vertikal	12.8	1	125	Tape and Reel	30	max.	687001
686108183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686108183822_1 (rev1).pdf \| 199.7 KB IGS 686108183822 (rev1).iges \| 3.3 MB STP 686108183822 (rev1).stp \| 1.3 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	1	Vertikal	14.8	1	125	Tape and Reel	30	max.	687001
686110183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686110183822_1 (rev1).pdf \| 222.7 KB IGS 686110183822 (rev1).iges \| 3.7 MB STP 686110183822 (rev1).stp \| 1.5 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	Vertikal	16.8	1	125	Tape and Reel	30	max.	612690 687001
686112183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686112183822_1 (rev1).pdf \| 246.5 KB IGS 686112183822 (rev1).iges \| 4.1 MB STP 686112183822 (rev1).stp \| 1.7 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	1	Vertikal	18.8	1	125	Tape and Reel	30	max.	687001
686114183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686114183822_1 (rev1).pdf \| 268.9 KB IGS 686114183822 (rev1).iges \| 4.5 MB STP 686114183822 (rev1).stp \| 1.8 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	1	Vertikal	20.8	1	125	Tape and Reel	30	max.	687001
686116183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686116183822_1 (rev1).pdf \| 291.9 KB IGS 686116183822 (rev1).iges \| 4.9 MB STP 686116183822 (rev1).stp \| 2 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	1	Vertikal	22.8	1	125	Tape and Reel	30	max.	687001
686118183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686118183822_1 (rev1).pdf \| 315.6 KB IGS 686118183822 (rev1).iges \| 5.4 MB STP 686118183822 (rev1).stp \| 2.2 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	1	Vertikal	24.8	1	125	Tape and Reel	30	max.	687001
686120183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686120183822_1 (rev1).pdf \| 338.5 KB IGS 686120183822 (rev1).iges \| 5.8 MB STP 686120183822 (rev1).stp \| 2.3 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	1	Vertikal	26.8	1	125	Tape and Reel	30	max.	687001
686122183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686122183822_1 (rev1).pdf \| 361.8 KB IGS 686122183822 (rev1).iges \| 6.2 MB STP 686122183822 (rev1).stp \| 2.5 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	1	Vertikal	28.8	1	125	Tape and Reel	30	max.	687001
686124183822	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686124183822_1 (rev1).pdf \| 385.2 KB IGS 686124183822 (rev1).iges \| 6.6 MB STP 686124183822 (rev1).stp \| 2.7 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	1	Vertikal	30.8	1	125	Tape and Reel	30	max.	687001
