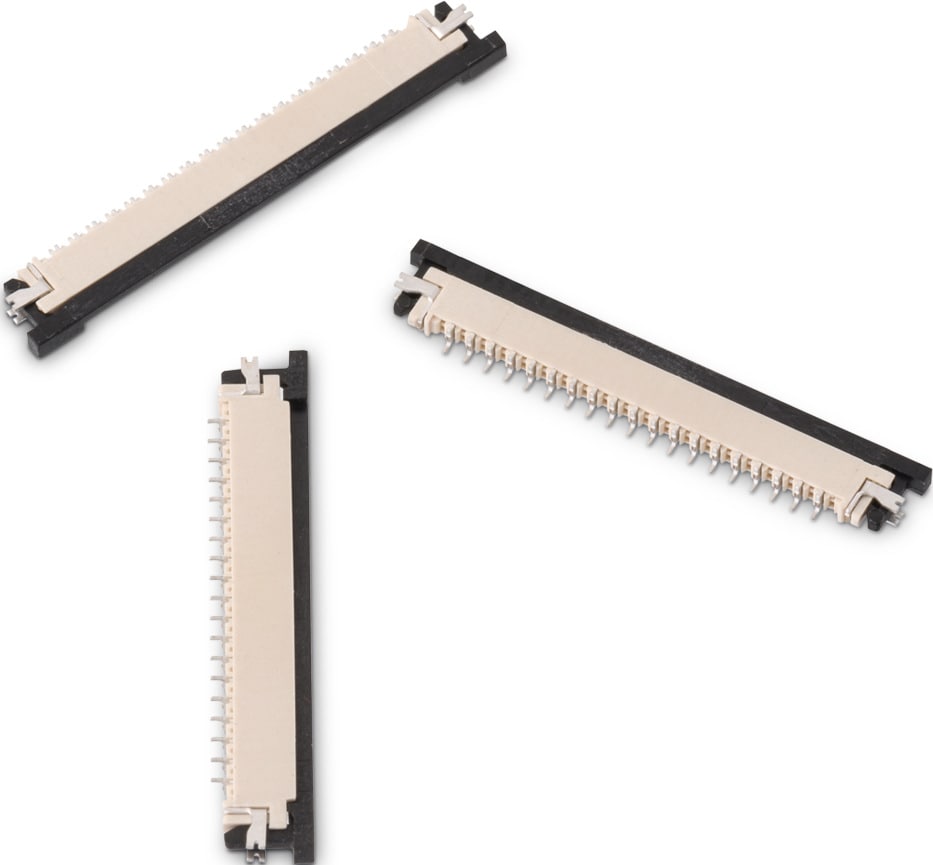

WR-FPC 1.00 mm SMT ZIF Horizontal Bottom Contact Low Profile | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieFPC Stecker und FFC Kabel ProduktunterfamilieZIF Connectors (Zero Insertion Force)ProduktserieWR-FPC 1.00 mm SMT ZIF Horizontal Bottom Contact Low Profile

General Information
Raster	1 mm

Material Properties
Isolationsmaterial	LCP
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	120 (µ") Tin over 30 (µ") Nickel
Kontakttyp	Stamped
Lötfahne	Messing

Application Notes

ANE018 Kunststoff-Materialeigenschaften
PDF

The gold plated version is now available for all polarities. Please contact your local sales contact if you are interested in this variant.

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster
686104183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686104183522 (rev1).pdf \| 209.8 KB IGS 686104183522 (rev1).iges \| 3.2 MB STP 686104183522 (rev1).stp \| 736.5 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	1	Horizontal	10.2	0.8	50	Tape and Reel	30	max.	687001
686106183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686106183522 (rev1).pdf \| 248.1 KB IGS 686106183522 (rev1).iges \| 3.8 MB STP 686106183522 (rev1).stp \| 889.3 KB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	1	Horizontal	12.2	0.8	50	Tape and Reel	30	max.	687001
686108183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686108183522 (rev1).pdf \| 286.4 KB IGS 686108183522 (rev1).iges \| 4.5 MB STP 686108183522 (rev1).stp \| 1 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	1	Horizontal	14.2	0.8	50	Tape and Reel	30	max.	687001
686110183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686110183522 (rev1).pdf \| 325.8 KB IGS 686110183522 (rev1).iges \| 5.1 MB STP 686110183522 (rev1).stp \| 1.2 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	Horizontal	16.2	0.8	50	Tape and Reel	30	max.	612690 687001
686114183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686114183522 (rev1).pdf \| 405.5 KB IGS 686114183522 (rev1).iges \| 6.4 MB STP 686114183522 (rev1).stp \| 1.5 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	1	Horizontal	20.2	0.8	50	Tape and Reel	30	max.	687001
686115183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686115183522 (rev1).pdf \| 425.7 KB IGS 686115183522 (rev1).iges \| 6.8 MB STP 686115183522 (rev1).stp \| 1.6 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	1	Horizontal	21.2	0.8	50	Tape and Reel	30	max.	687001
686116183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686116183522 (rev1).pdf \| 445.4 KB IGS 686116183522 (rev1).iges \| 7.1 MB STP 686116183522 (rev1).stp \| 1.6 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	1	Horizontal	22.2	0.8	50	Tape and Reel	30	max.	687001
686118183522	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 686118183522 (rev1).pdf \| 484.8 KB IGS 686118183522 (rev1).iges \| 7.7 MB STP 686118183522 (rev1).stp \| 1.8 MB Sonstige ZIP PCG Precaution_WE-FPC_6861xx(14122;14422;183422;183522;183822)_6871xx(14022;14522;183622;183722)_6873xx124422 (rev1).pdf \| 320.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	1	Horizontal	24.2	0.8	50	Tape and Reel	30	max.	687001

Artikel Nr.	Datenblatt
686104183522	SPEC
686106183522	SPEC
686108183522	SPEC
686110183522	SPEC
686114183522	SPEC
686115183522	SPEC
686116183522	SPEC
686118183522	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster

Zubehör

WR-FFC 1.00 mm Flat Flexible Cable Type 1 (Contacts on same side)

WR-FFC 1.00 mm Flat Flexible Cable Type 2 (Contacts opposite)

Passend zu

WR-FFC 1.00 mm Folding Flat Flexible Cable

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-FPC ZIF Connectors & Flat Flexible Cables
